Лазерная резка / DXF чертежи / Гусеничные экскаваторы
329 изделий · DXF бесплатно · Лазерная резка в СПбDXF детали гусеничных экскаваторов по маркам

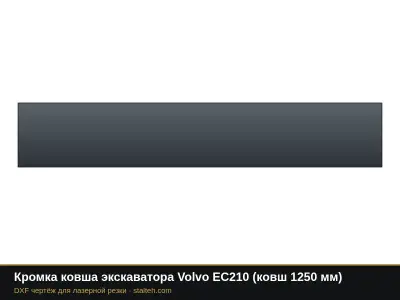

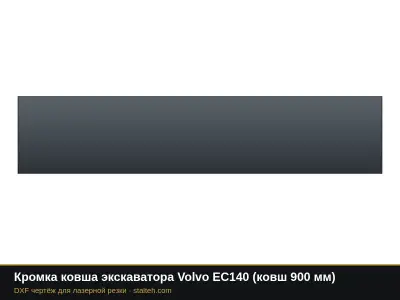

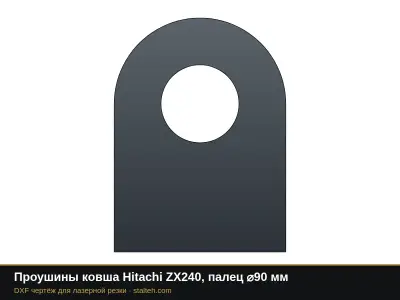

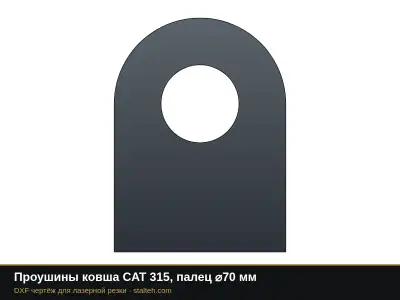

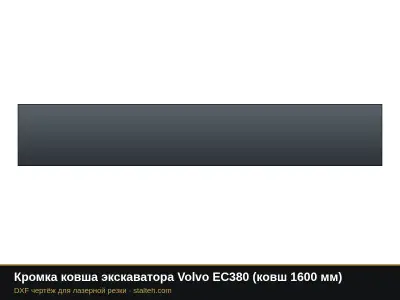

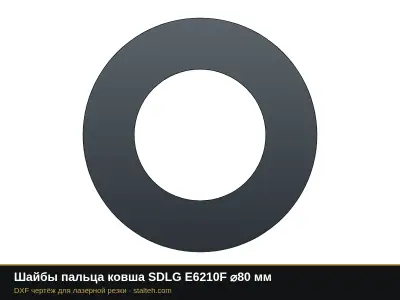

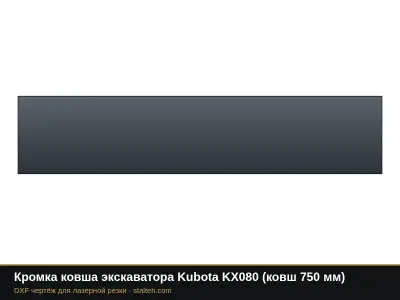

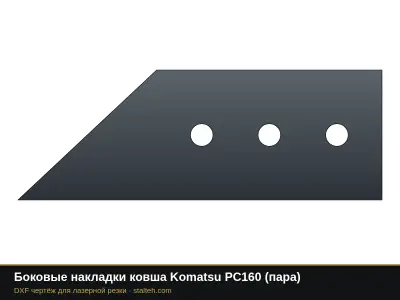

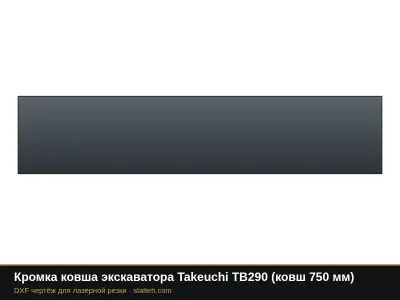

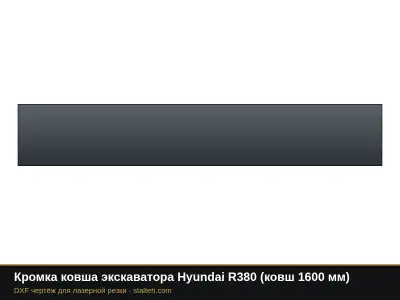

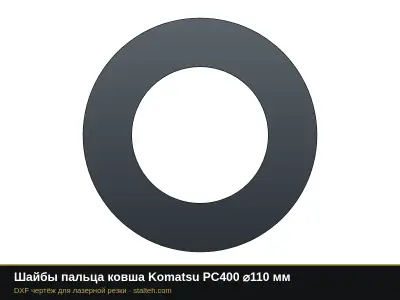

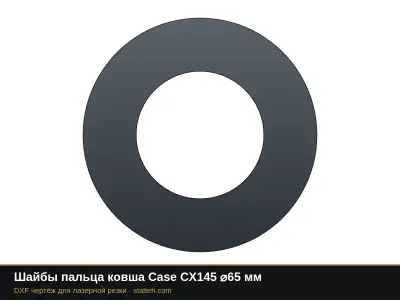

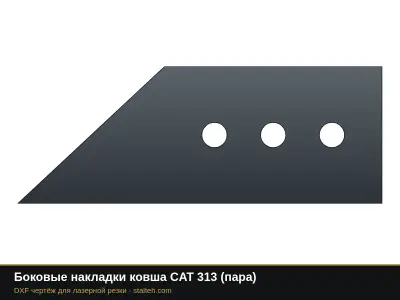

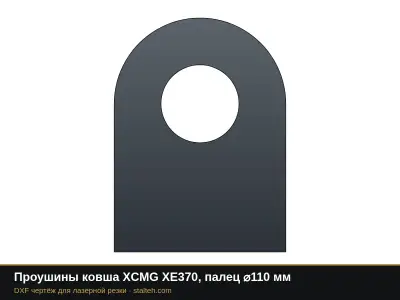

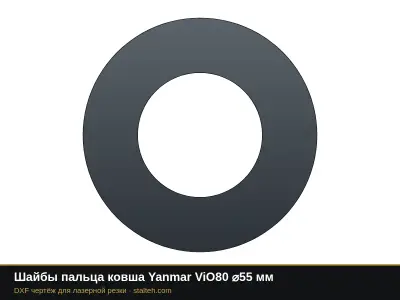

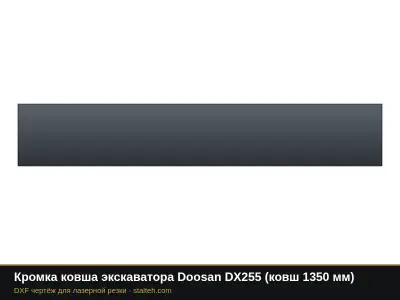

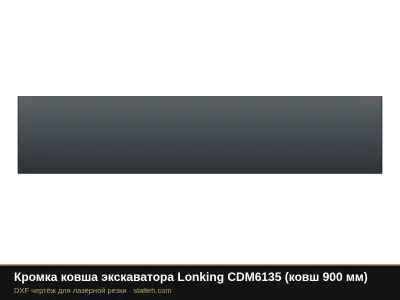

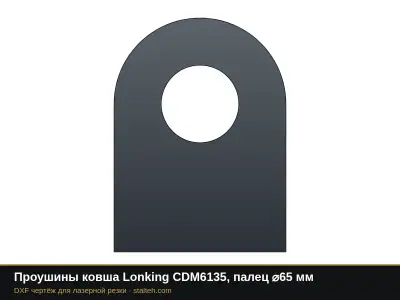

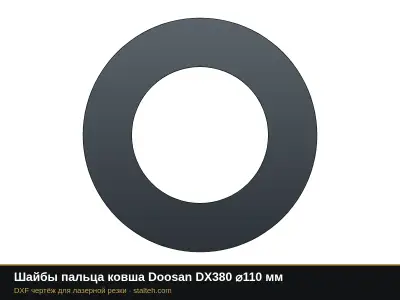

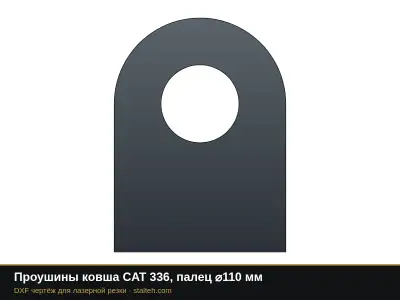

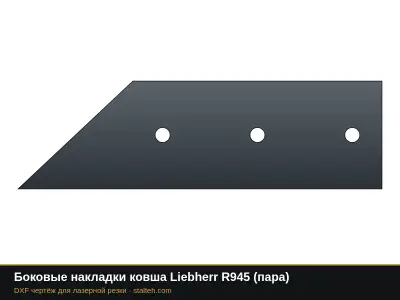

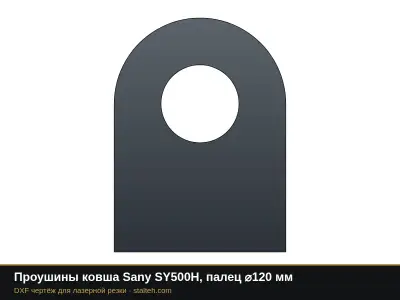

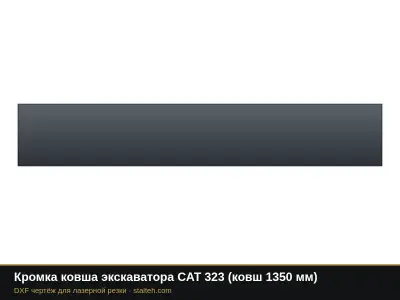

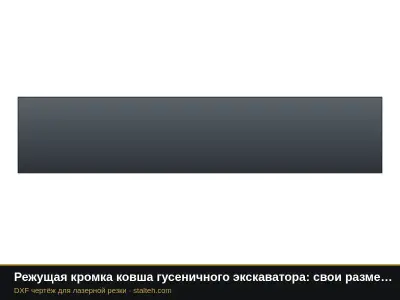

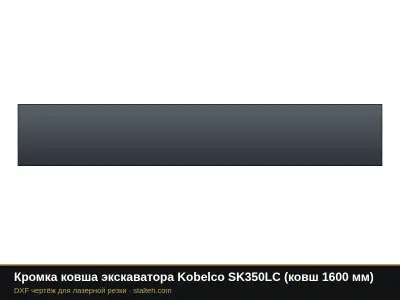

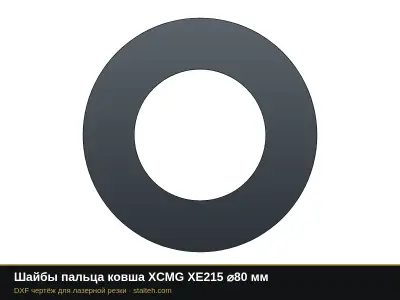

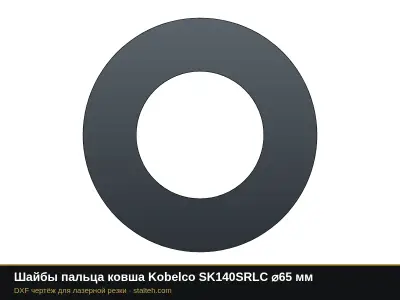

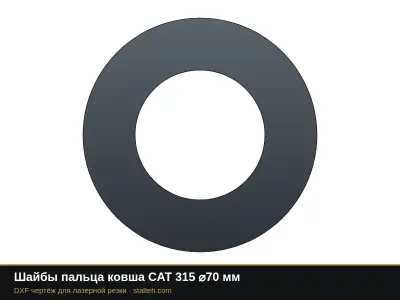

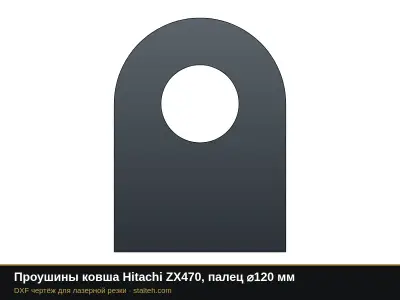

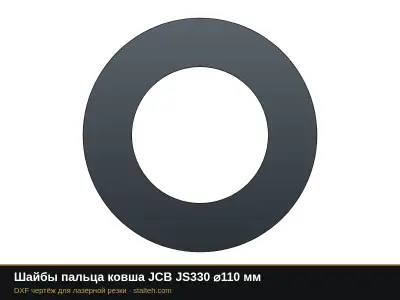

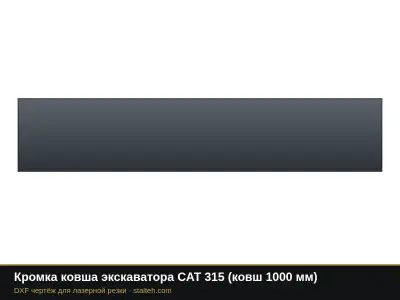

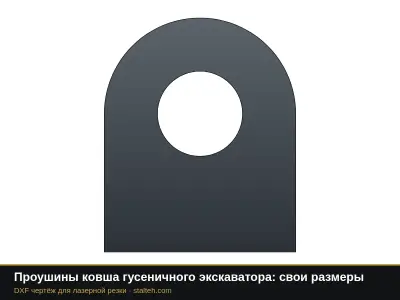

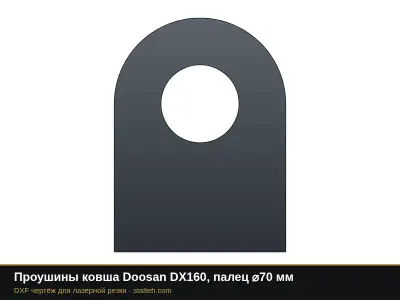

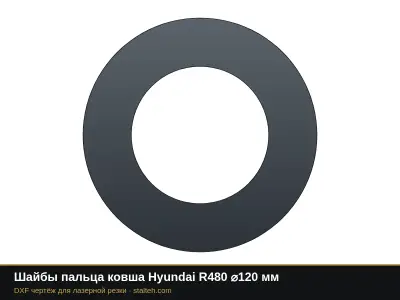

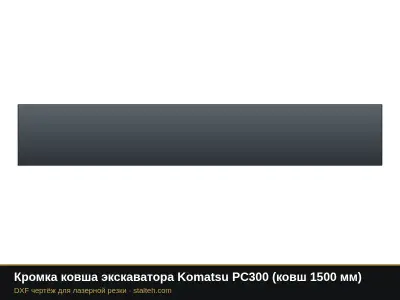

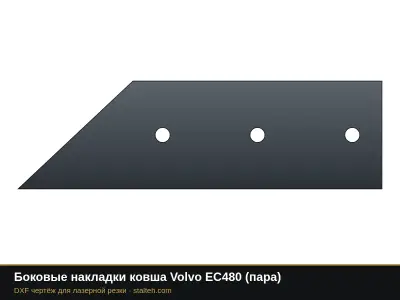

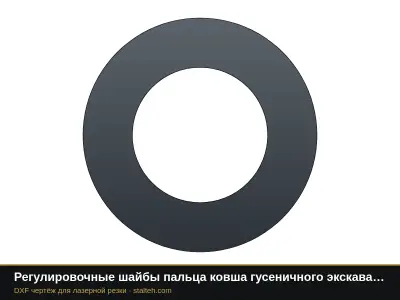

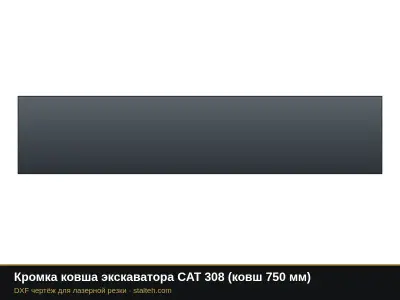

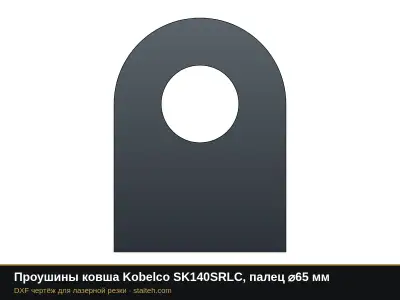

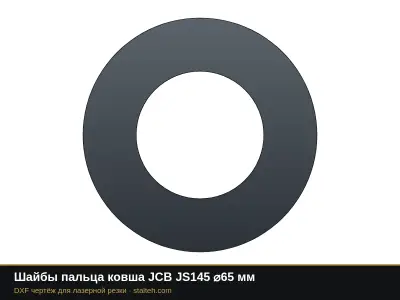

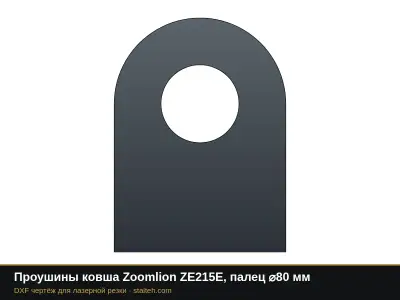

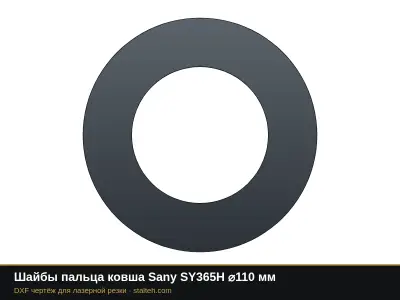

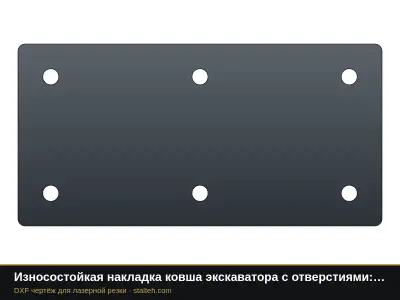

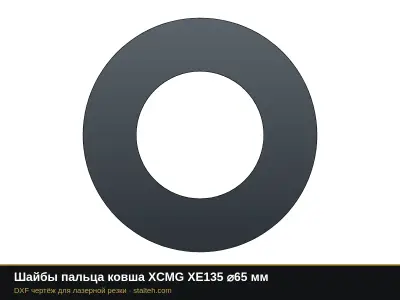

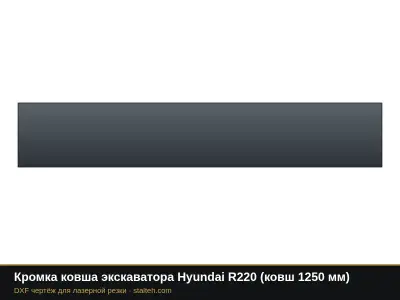

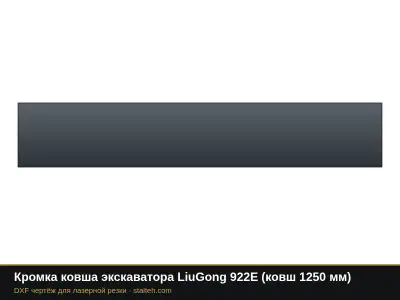

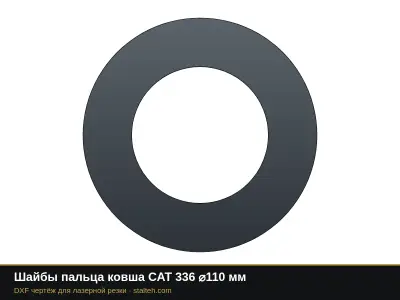

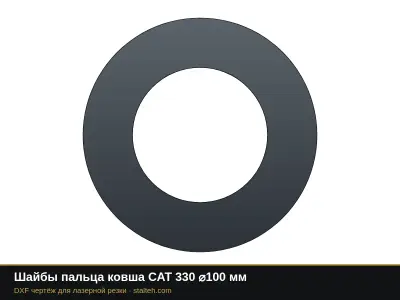

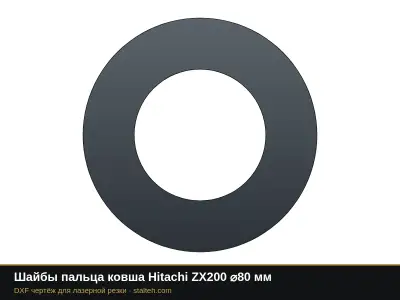

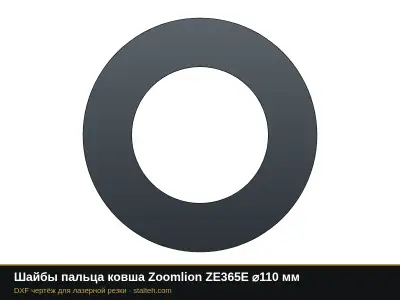

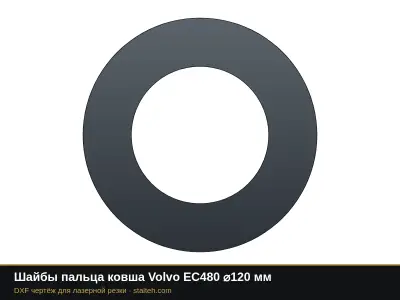

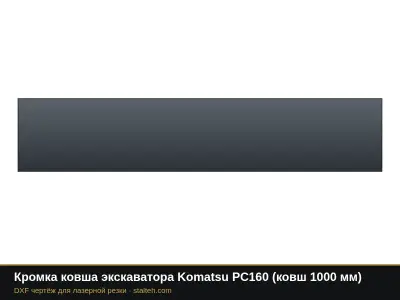

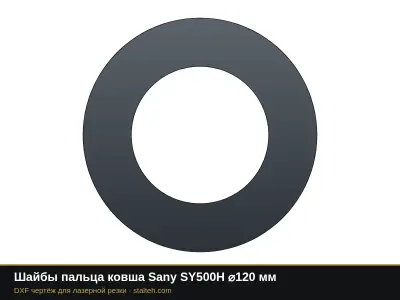

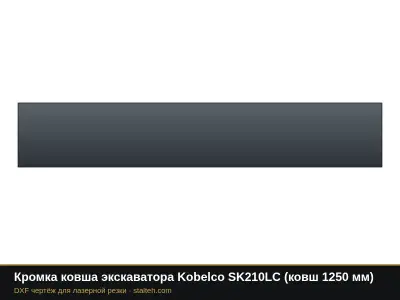

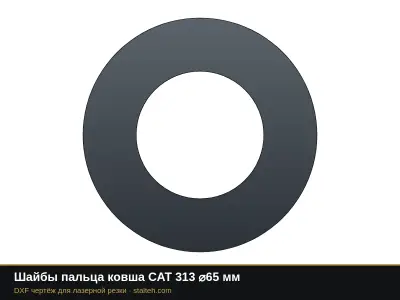

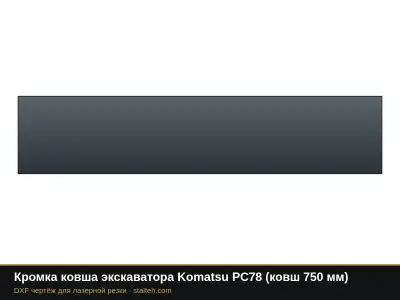

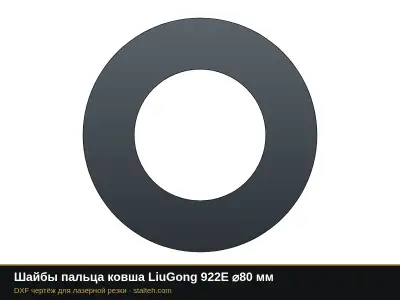

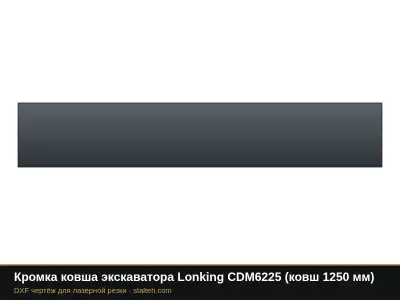

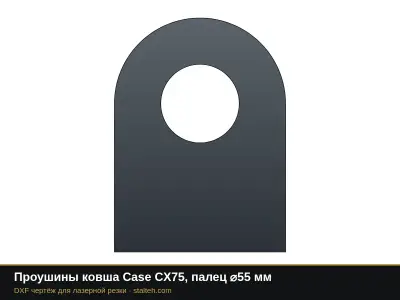

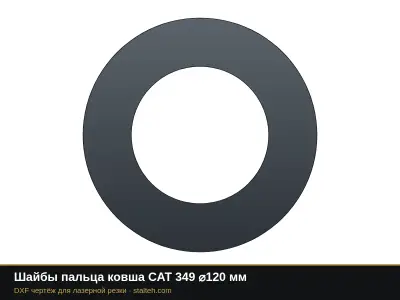

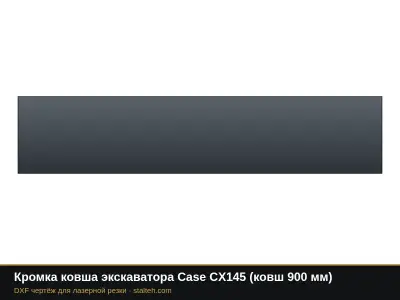

Чертежи сменных деталей для экскаваторов массой от 8 до 50 т по маркам и моделям: кромка ковша, регулировочные шайбы пальца ковша, проушины ковша и боковые накладки. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
01 · Каталог
Каталог: 329 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · На технике

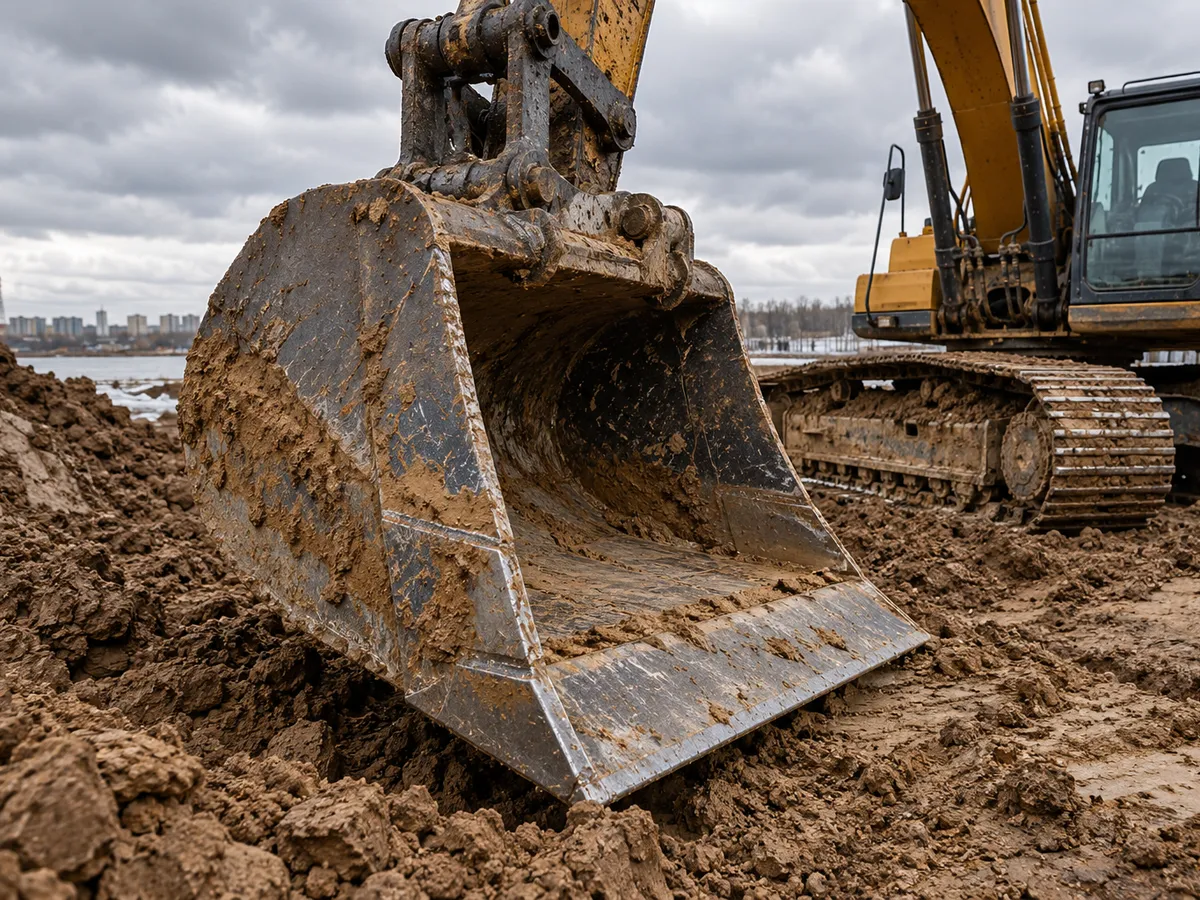

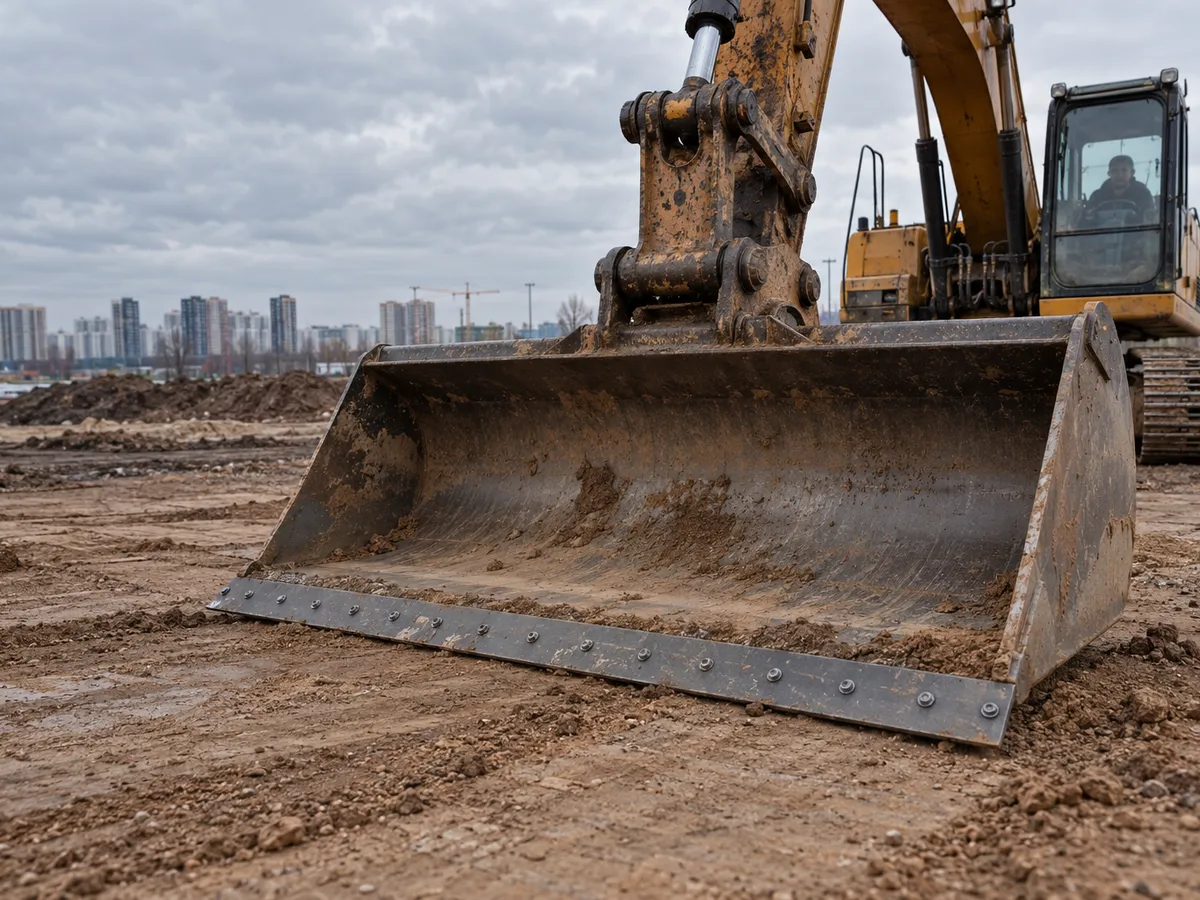

Как детали выглядят на технике
Нажмите «Открыть чертёж»: деталь откроется в генераторе, где можно задать размеры под вашу технику и узнать цену резки.
Изображения условные и показывают, где стоит деталь: марка техники на них не указана. Детали неоригинальные, размеры в чертежах типовые: перед резкой сверьте длину, высоту, толщину и шаг отверстий со старой деталью. Ножи и футеровку режем из износостойкой стали NM400 и NM500, минимальный заказ 5 000 ₽, заявки на info@stalteh.com.
04 · Подробно
Детали экскаваторов по маркам
Как выбрать деталь, подобрать размер и сталь.

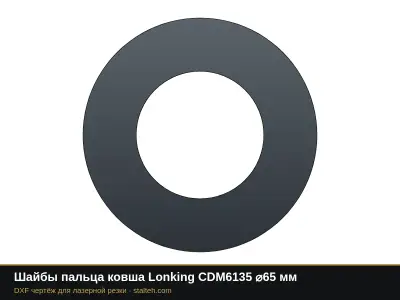

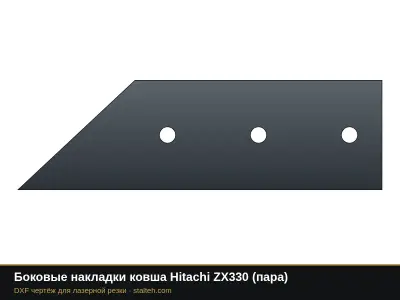

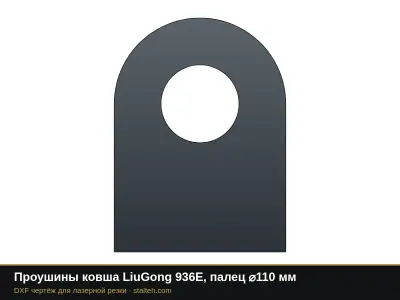

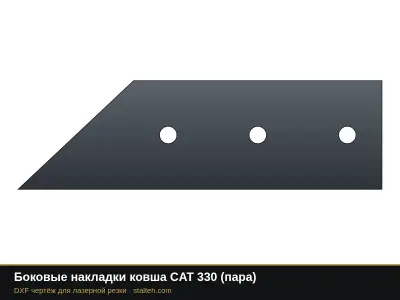

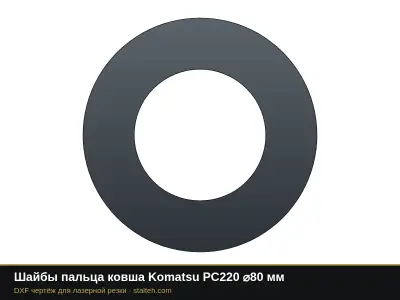

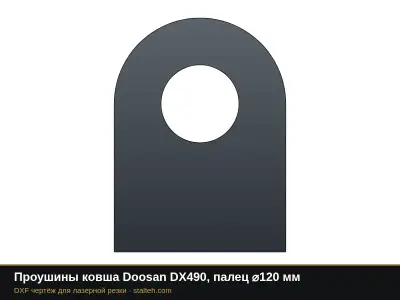

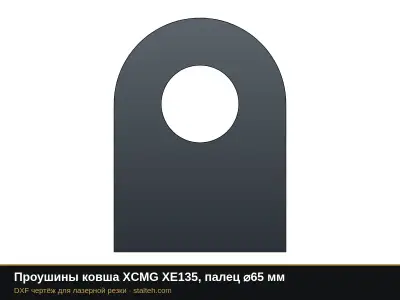

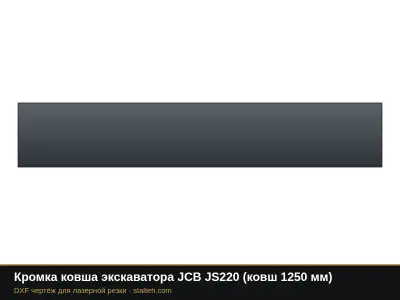

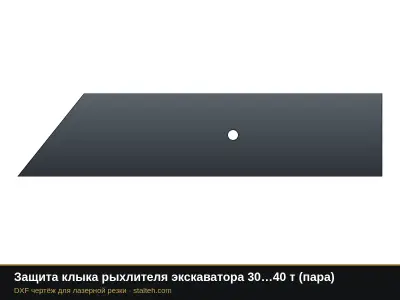

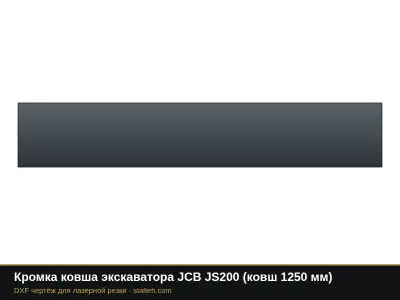

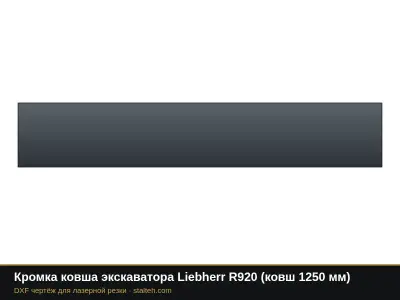

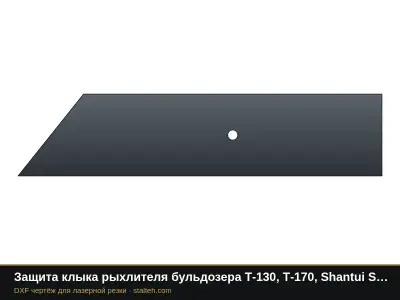

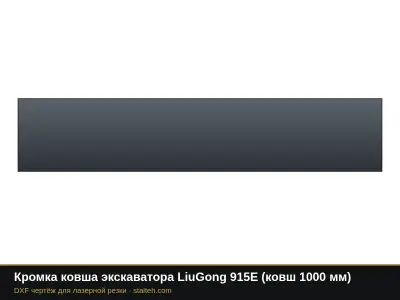

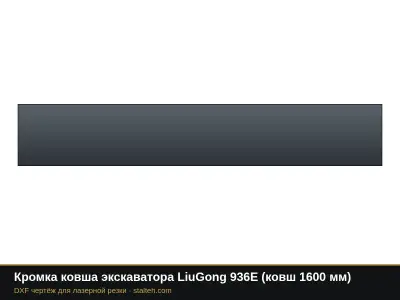

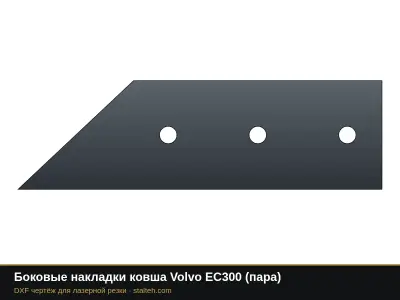

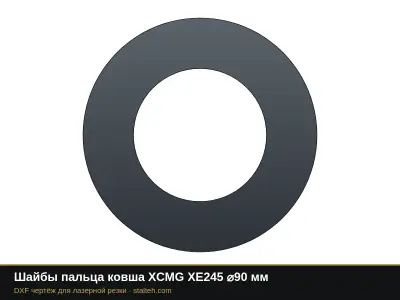

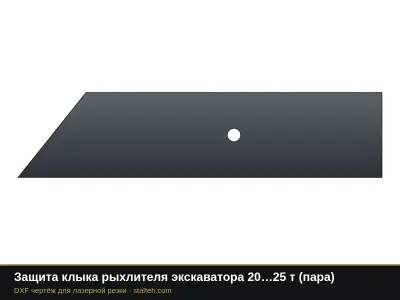

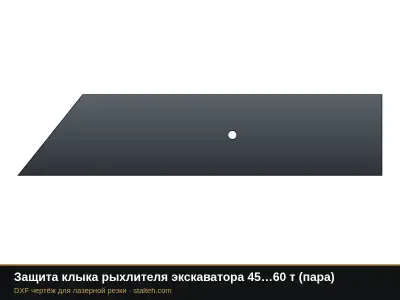

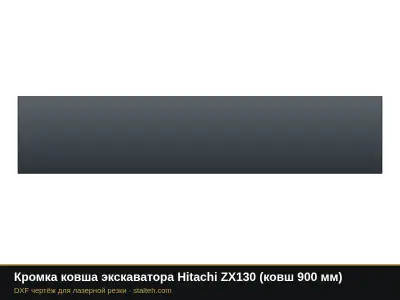

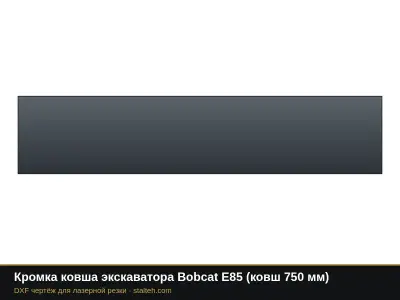

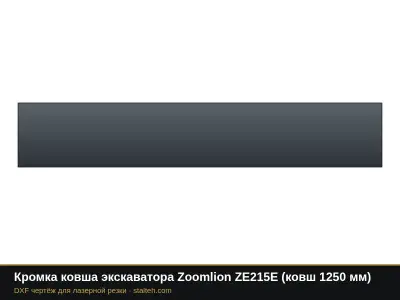

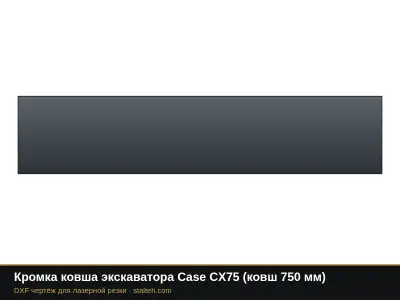

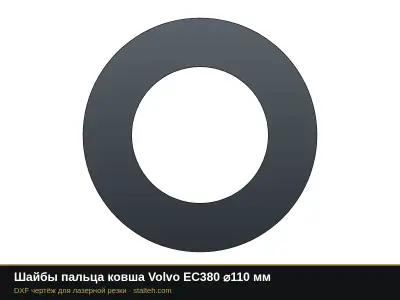

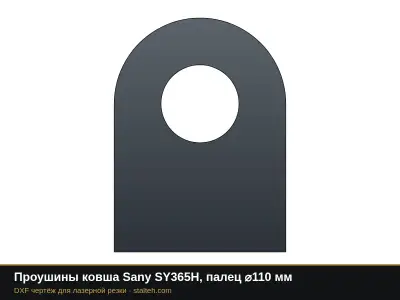

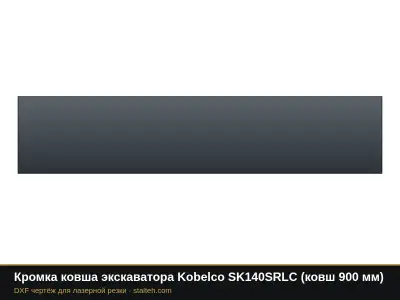

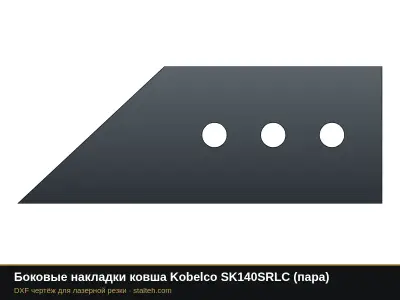

В разделе чертежи сменных деталей для экскаваторов массой от 8 до 50 т: кромка ковша, регулировочные шайбы пальца ковша, проушины ковша и боковые накладки. Детали сгруппированы по маркам: CAT, Komatsu, Hitachi, Hyundai, Doosan (Develon), Volvo, JCB, Liebherr, Kobelco, Sany, XCMG, LiuGong, Zoomlion, SDLG, Lonking, Case, Kubota, Takeuchi, Yanmar, Bobcat, Клыки рыхлителя, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: кромки ковша экскаватора на заказ. Детали по маркам: детали CAT, детали Komatsu, детали Hitachi, детали Hyundai, детали Doosan, детали Volvo, детали JCB, детали Liebherr, детали Kobelco, детали Sany, детали XCMG, детали LiuGong, детали SDLG, детали Lonking, детали Case, детали Bobcat.
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, мини-экскаваторы, колёсные и российские экскаваторы, фронтальные погрузчики, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
05 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Мини-экскаваторы
Колёсные и российские экскаваторы
Фронтальные погрузчики
Детали спецтехники: ножи ковша и отвала06 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
07 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
08 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Расходники оборудования: молотки, сита, шнеки, ножи · 93Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
09 · Вопросы
Смотрите также
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
