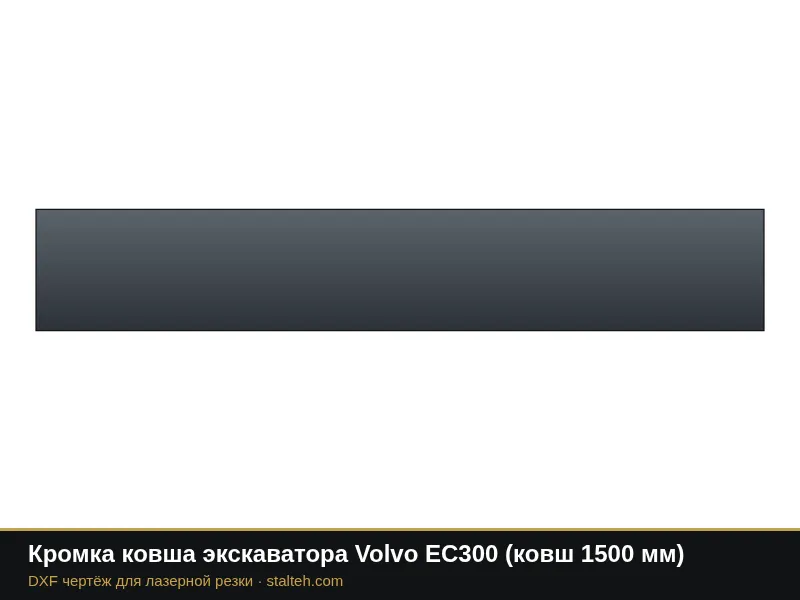

Прислать чертежи →Кромка ковша экскаватора Volvo EC300 (ковш 1500 мм)
Режущая кромка ковша под приварку для экскаватора класса 30 т. Фаска на режущей кромке снимается после резки.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Режущая кромка ковша под приварку для экскаватора класса 30 т. Фаска на режущей кромке снимается после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники указано для подбора, деталь неоригинальная. Размеры по умолчанию типовые для класса техники: перед резкой сверьте их со старой деталью.
| Параметр | По умолчанию |
|---|---|
| Ширина | 1500 |
| Высота | 250 |
| Вынос «лопаты» (0 прямая) | 0 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Боковые накладки ковша Volvo EC250 (пара)
Шайбы пальца ковша Volvo EC300 ⌀100 мм
Проушины ковша Volvo EC250, палец ⌀90 мм
Проушины ковша Volvo EC300, палец ⌀100 мм
Шайбы пальца ковша Volvo EC250 ⌀90 мм
Боковые накладки ковша Volvo EC300 (пара)
Кромка ковша экскаватора Volvo EC250 (ковш 1350 мм)
Кромка ковша экскаватора Volvo EC380 (ковш 1600 мм)
Боковые накладки ковша Volvo EC210 (пара)
Шайбы пальца ковша Volvo EC380 ⌀110 мм
Проушины ковша Volvo EC210, палец ⌀80 мм
Проушины ковша Volvo EC380, палец ⌀110 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
