Лазерная резка / DXF чертежи / Расходники оборудования: молотки, сита, шнеки, ножи
93 изделия · DXF бесплатно · Лазерная резка в СПбDXF расходники оборудования: молотки, сита, шнеки, ножи

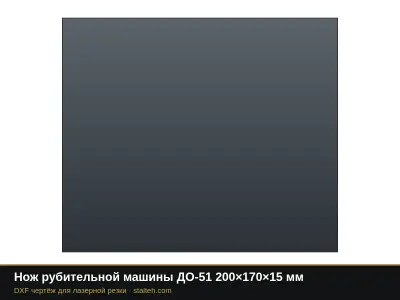

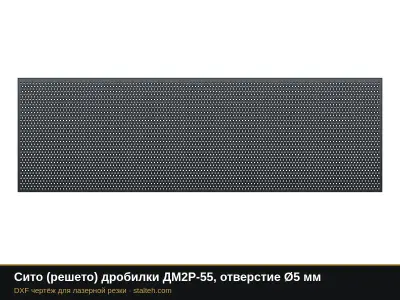

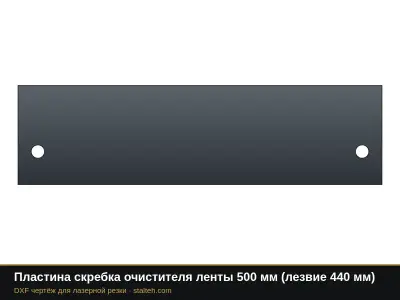

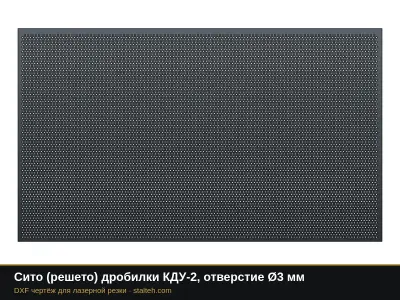

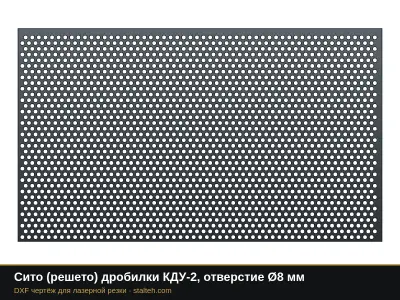

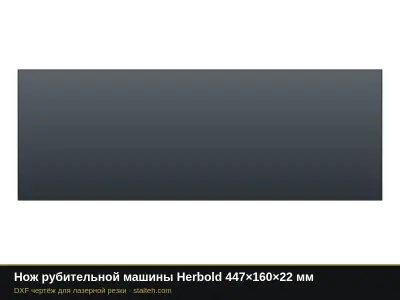

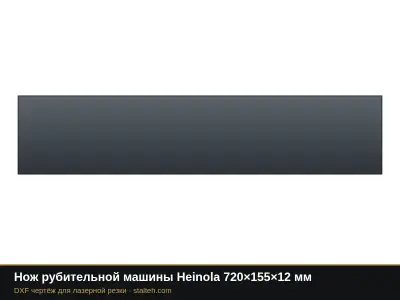

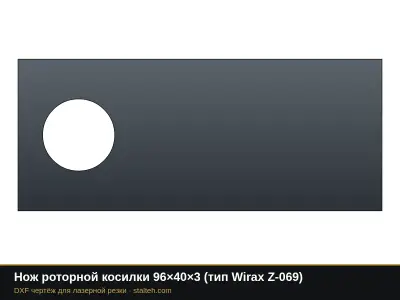

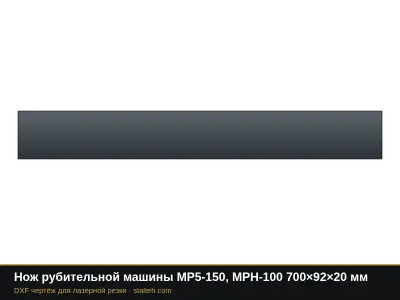

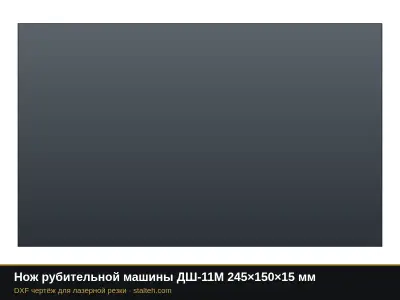

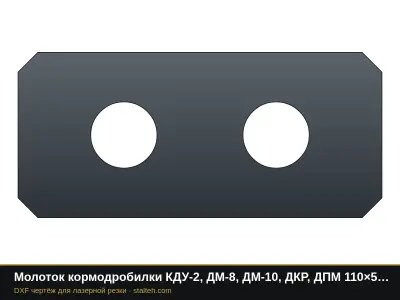

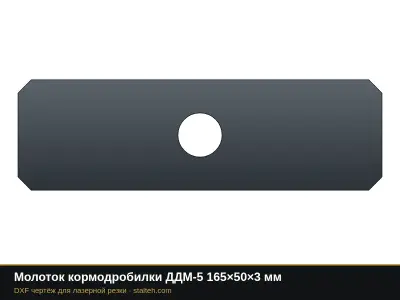

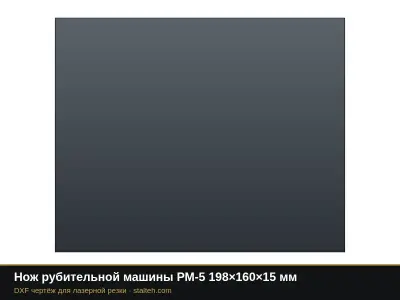

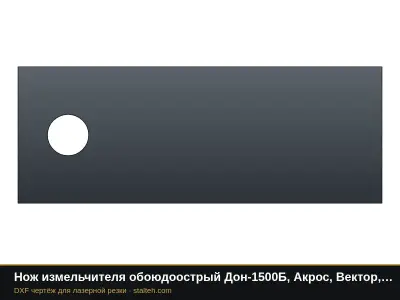

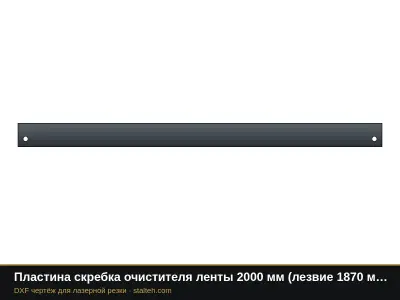

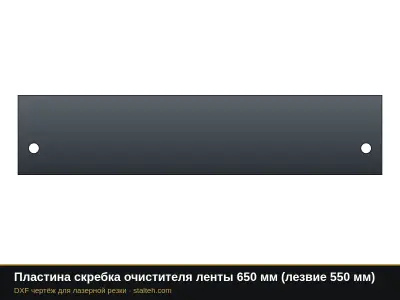

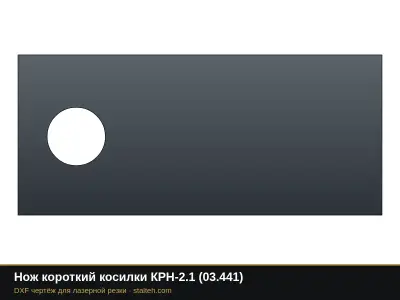

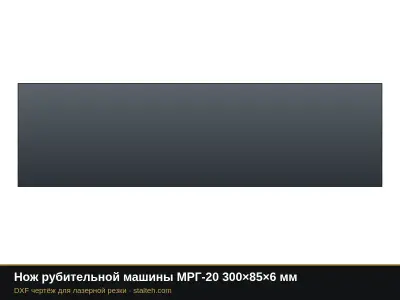

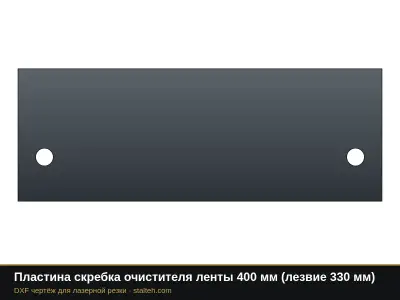

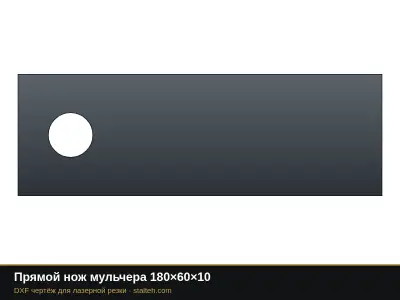

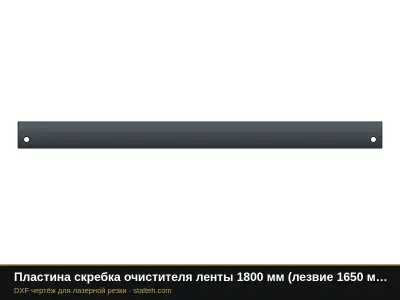

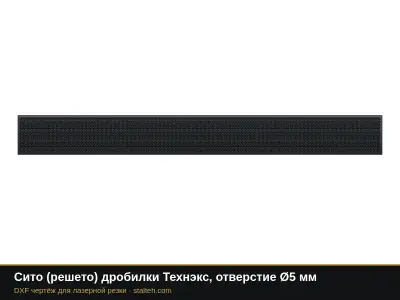

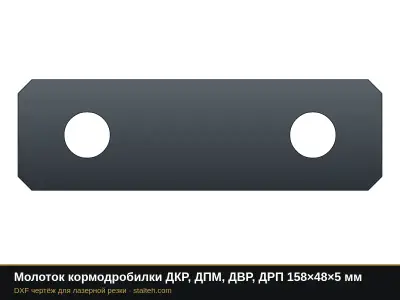

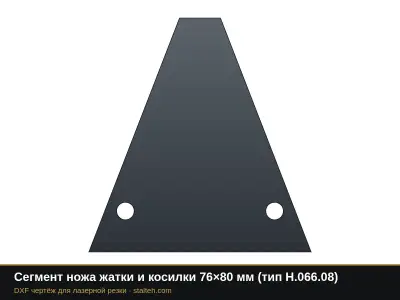

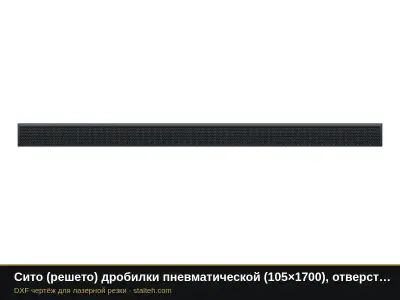

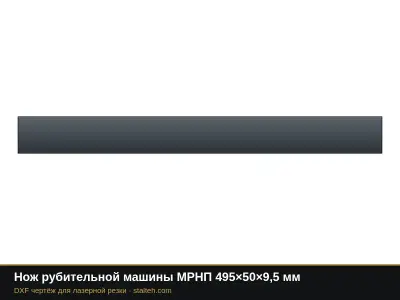

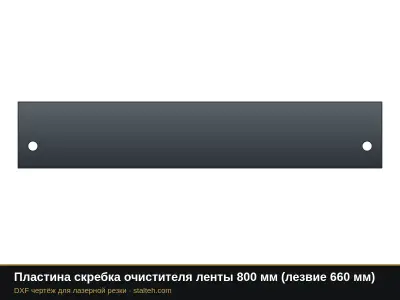

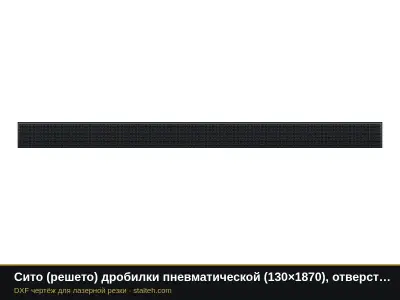

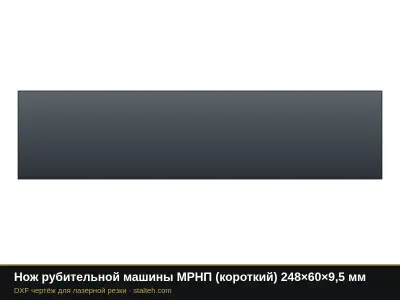

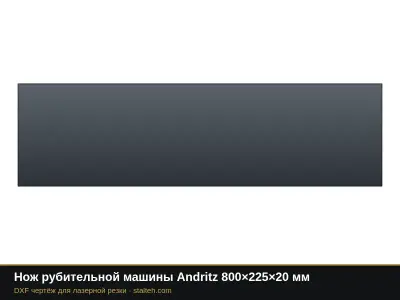

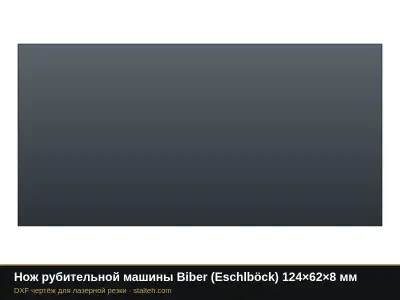

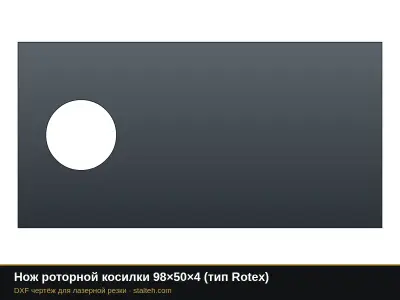

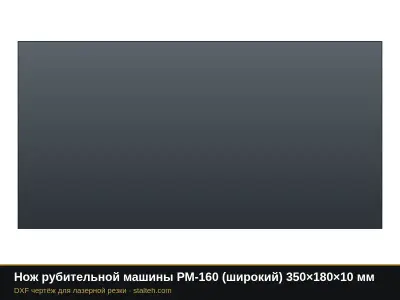

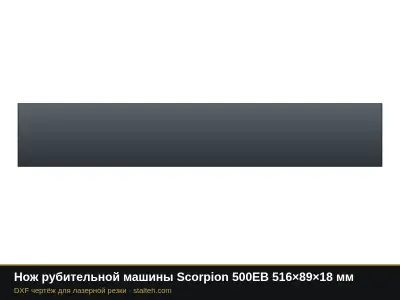

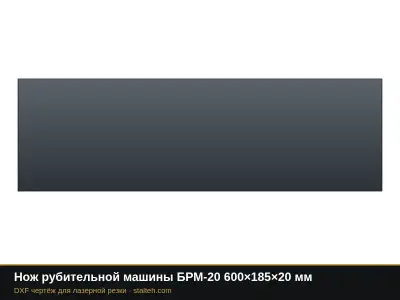

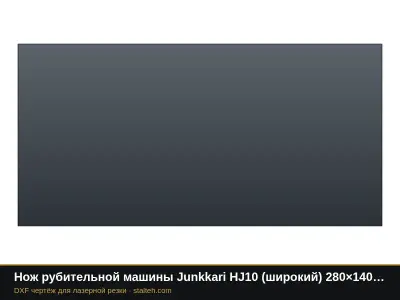

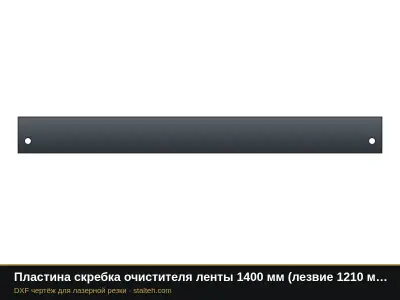

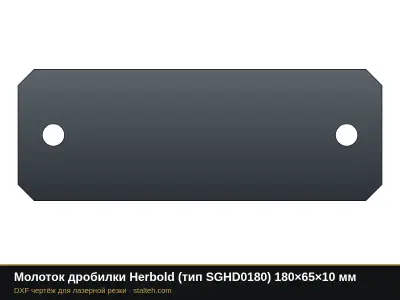

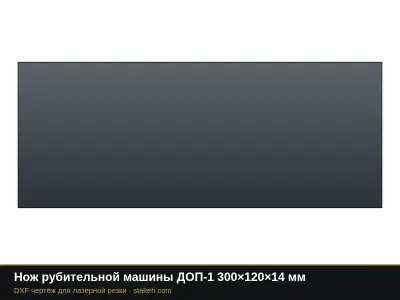

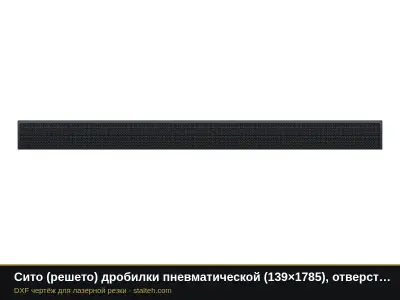

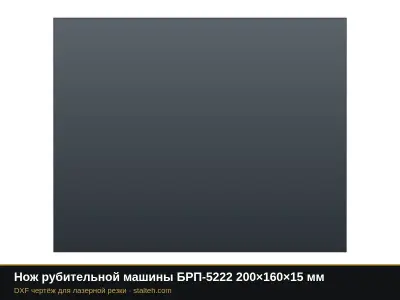

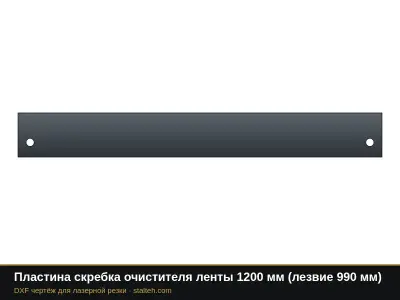

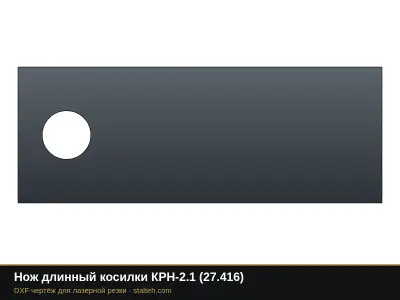

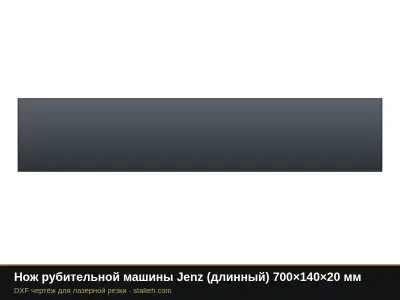

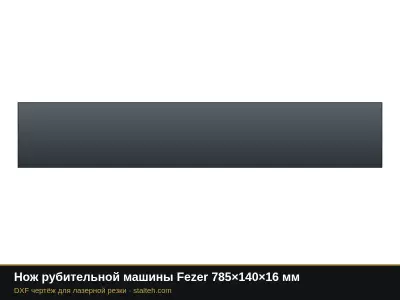

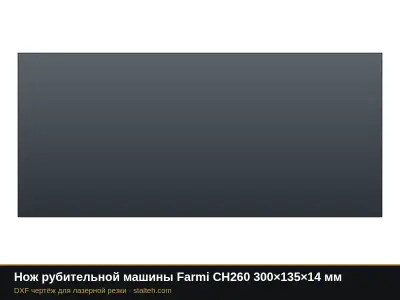

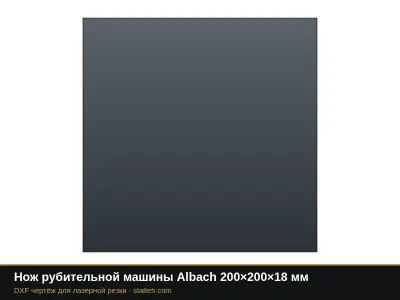

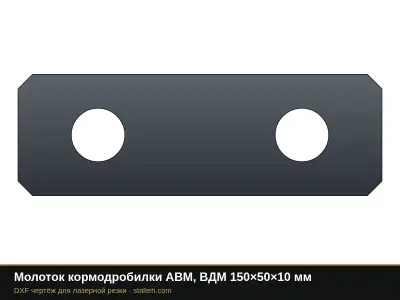

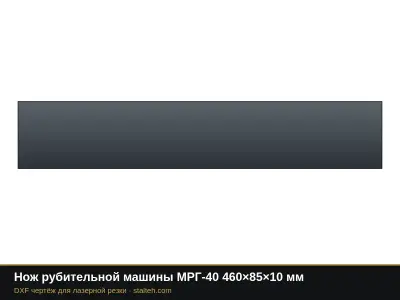

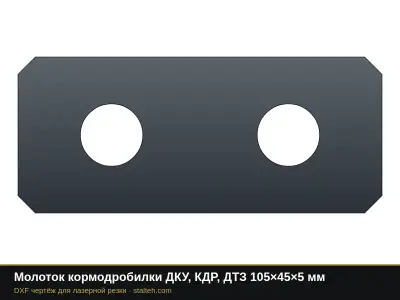

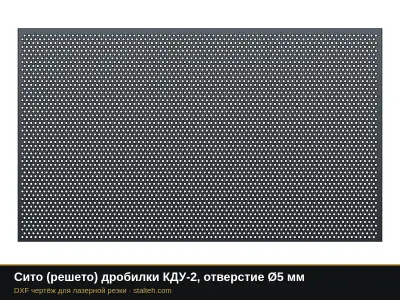

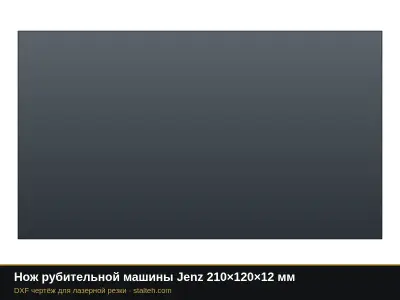

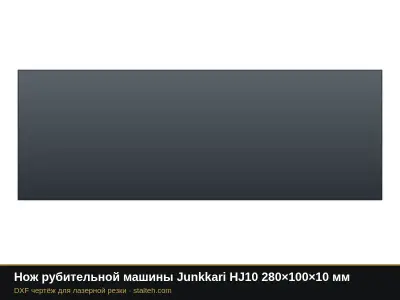

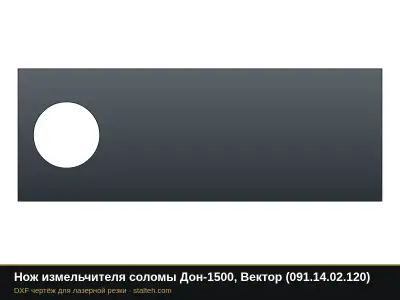

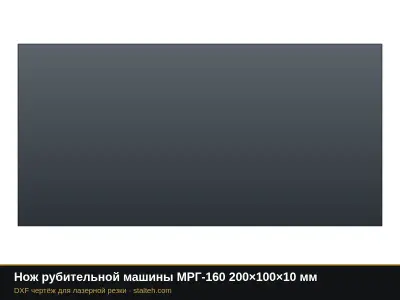

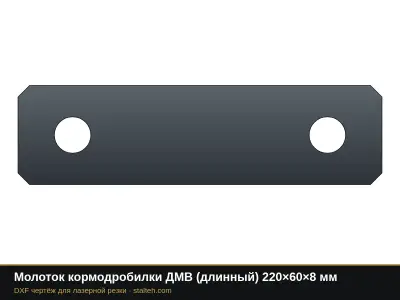

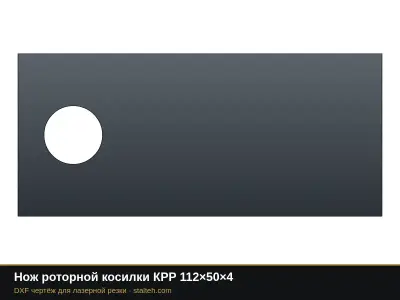

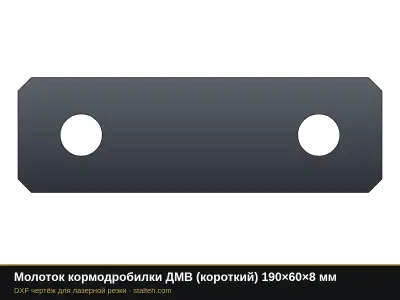

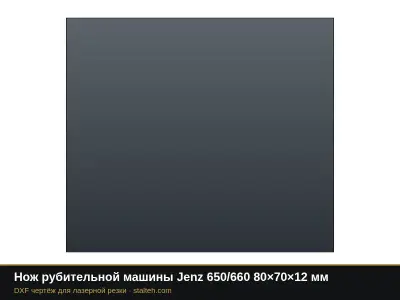

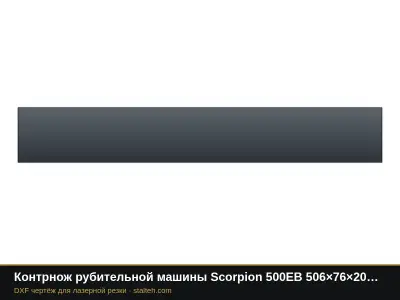

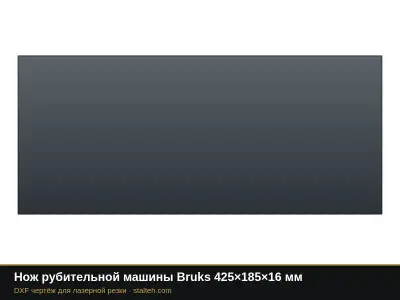

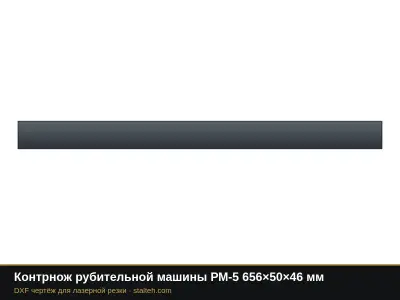

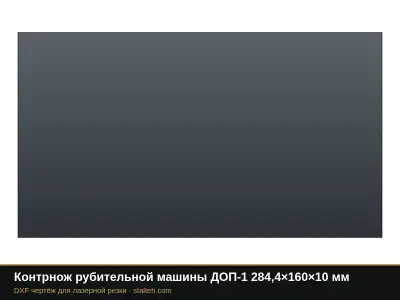

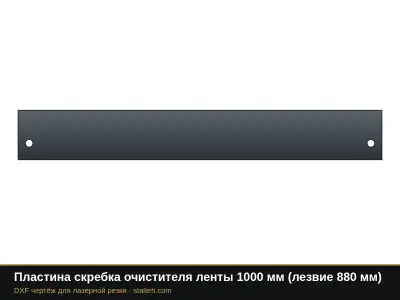

Чертежи быстроизнашиваемых деталей оборудования: молотки и решёта кормодробилок КДУ-2, ДКУ, ДКР, АВМ, витки шнека D100…800, ножи измельчителей Дон-1500 и Акрос, ножи косилок, сегменты жаток, ножи рубительных машин МРН, МРГ, РМ, Bruks, Jenz, пластины скребков конвейера. Названия машин указаны для подбора, детали неоригинальные: перед резкой сверьте размеры со старой деталью.
01 · Каталог

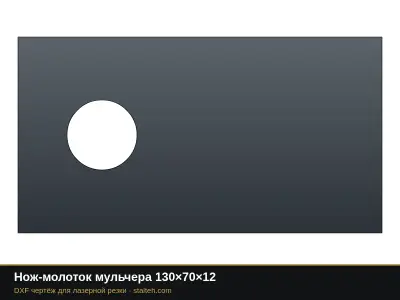

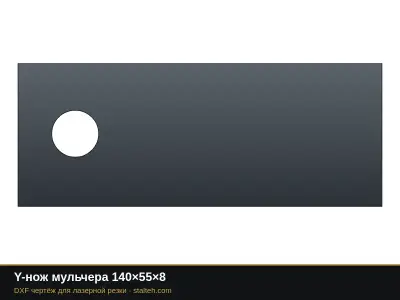

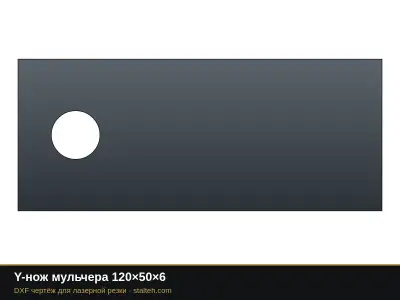

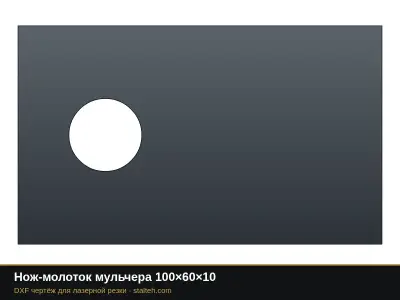

Каталог: 93 изделия
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
02 · Генератор
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.
Чертёж изделия
Нужна деталь, которой нет в каталоге? Пришлите эскиз, начертим DXF бесплатно при заказе резки.Запросить цену
03 · Размеры
Откуда взяты размеры
Габариты по данным продавцов, остальное помечено как оценка.

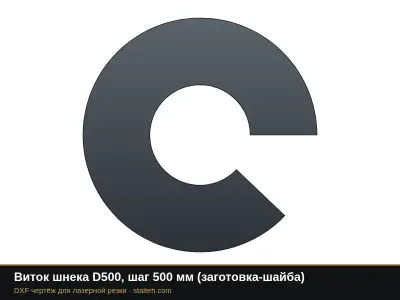

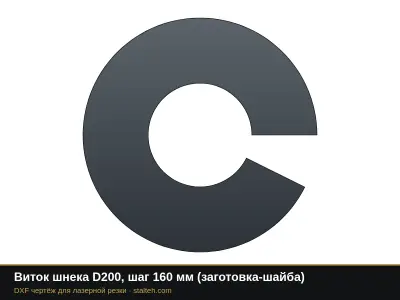

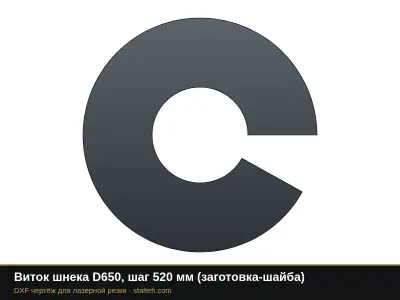

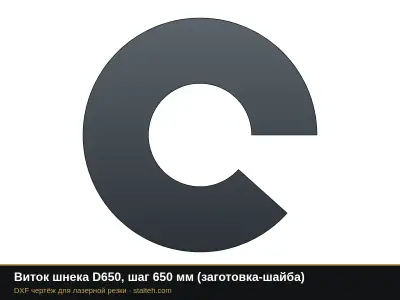

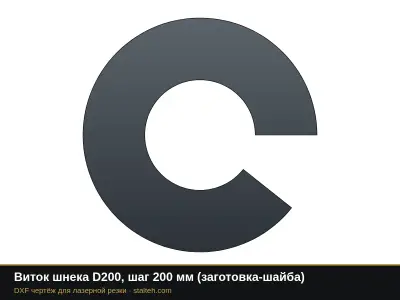

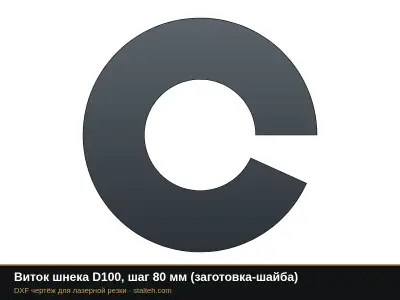

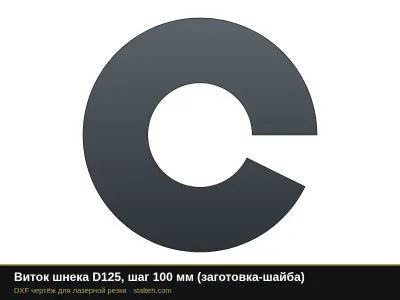

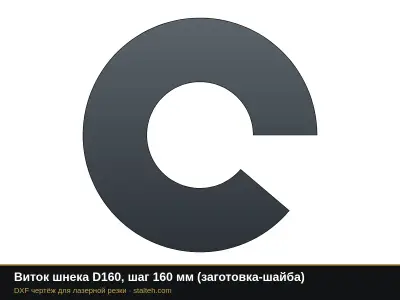

Габариты молотков, сит, ножей и скребков взяты из открытых данных продавцов запчастей. Где продавцы не указывают отверстия или толщину, значения оценены: это написано в описании каждого чертежа. Витки шнека считаются по диаметру и шагу ГОСТ 2037-82, развёртка приближённая: сделайте пробный виток.
Лопасти и броню бетоносмесителей, лемеха плугов, щёки дробилок в каталог не включили: это литые или кованые детали, без образца чертёж не сделать. Пришлите размеры или образец на info@stalteh.com: подготовим DXF и посчитаем резку.
04 · Рядом
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Детали спецтехники: ножи ковша и отвала
Дробилки и грохоты
Шестерни и звёздочки
Мастерская и гараж05 · Под резку
Как чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
06 · Файл
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
07 · Разделы
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Все разделы и общий генератор · 24Японская тематика: самураи, маски, сакура · 77Иероглифы и японские узоры · 69Восточная тематика: драконы, мандалы, хамса · 51Знаки зодиака и восточный гороскоп · 24Медитация и йога: мандалы, будда, лотос · 44Новый год: снежинки, игрушки, Дед Мороз · 83Баня и сауна: таблички, вешалки, панно · 40Охота и рыбалка: трофеи, таблички, держатели · 37Монограммы и именные таблички · 40Руны, славянские и скандинавские символы · 38Полигональные животные · 40Детали спецтехники: ножи ковша и отвала · 3228Гусеничные экскаваторы · 329Мини-экскаваторы · 75Колёсные и российские экскаваторы · 71Фронтальные погрузчики · 328Экскаваторы-погрузчики · 148Мини-погрузчики · 92Автогрейдеры · 141Бульдозеры · 275Самосвалы · 126Седельные тягачи · 121Лесовозы и сортиментовозы · 48Тракторы и навесное · 333Карьерные самосвалы · 283Сочленённые самосвалы · 105Карьерные экскаваторы · 192Дробилки и грохоты · 84Автокраны · 160Гусеничные краны · 32КМУ и манипуляторы · 92Гладиаторы, Рим и Спарта · 56Рыцари, замки и средневековье · 6Вдохновляющие надписи и медальницы · 40Место силы: спортзал и мотивация · 20Флюгеры · 23Силуэты животных · 35Птицы, рыбы, цветы и деревья · 39Силуэты: люди, техника, города · 44Мангалы, костровые чаши, решётки · 42Печи под казан: круглые и разборные · 10Детали сельхозтехники: ножи, сегменты · 22Надписи на авто и таблички с именем · 36Адресные таблички: современные и под старину · 28Буквы и цифры · 12Шестерни и звёздочки · 30Детали металлоконструкций · 181Декор и изделия для дома · 89Мастерская и гараж · 39Открывашки, ключи, брелоки · 56Туризм и авто: колышки, печь, лебёдка · 23Дача и сад: колпаки, грядки, скворечники · 35Каталог узоров для лазерной резки
08 · Вопросы
Смотрите также
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
