Прислать чертежи →DXF иероглифы и японские узоры

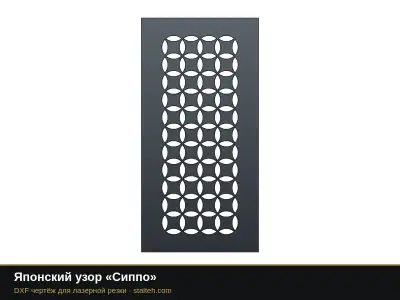

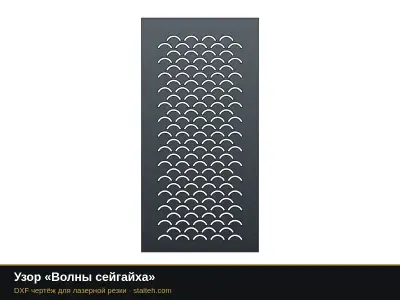

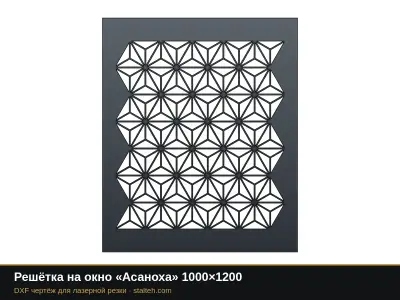

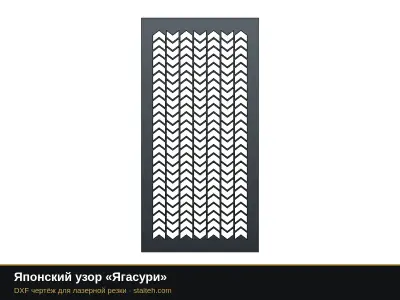

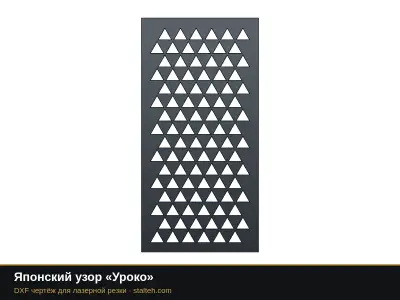

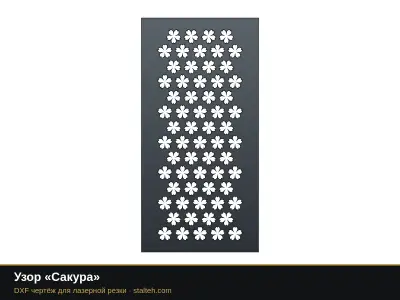

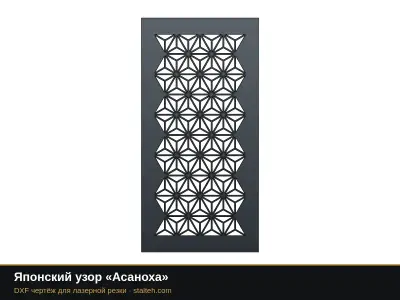

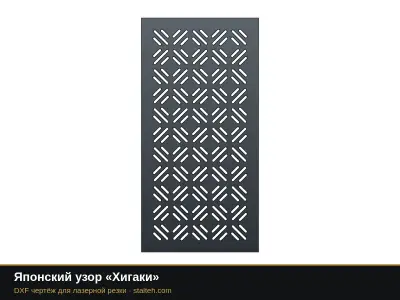

Таблички с иероглифами: знак прорезан, внутренние части держатся на перемычках. Японские узоры асаноха, уроко, сиппо, ягасури, хигаки, сейгайха и сакура задаются под свой размер панели, шаг и перемычку.
Каталог: 38 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Значения иероглифов
Перевод дан в общепринятом значении.
| Иероглиф | Значение |
|---|---|

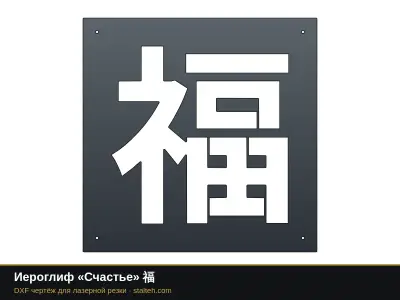

| 福 | счастье, благополучие |

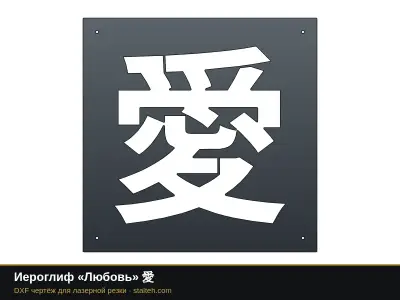

| 愛 | любовь |

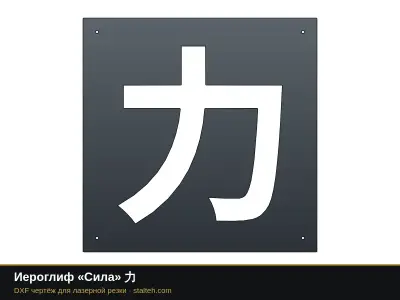

| 力 | сила |

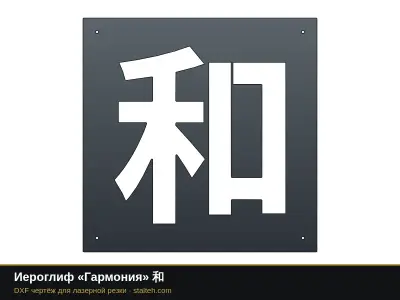

| 和 | гармония, мир |

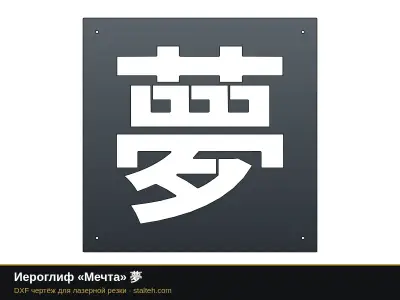

| 夢 | мечта |

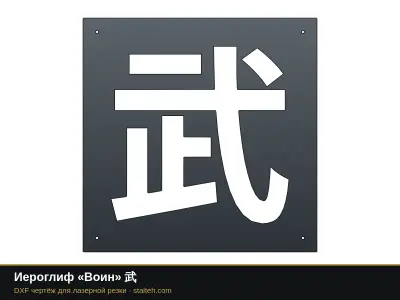

| 武 | воинский, боевой |

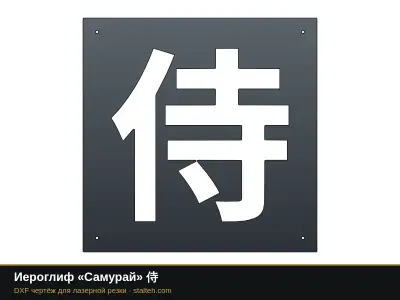

| 侍 | самурай |

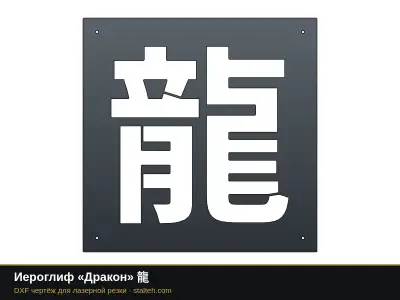

| 龍 | дракон |

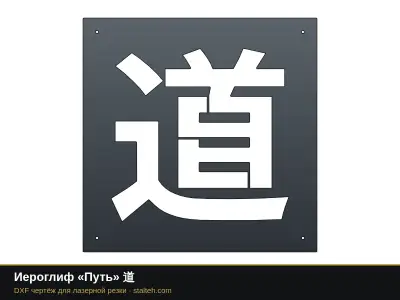

| 道 | путь |

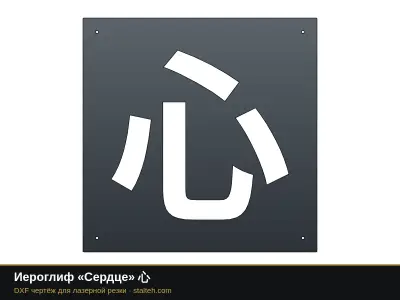

| 心 | сердце, душа |

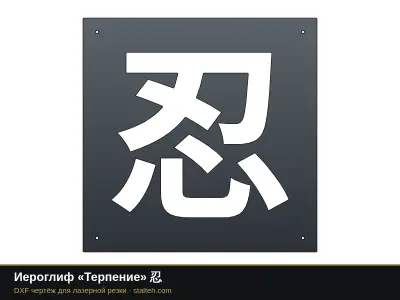

| 忍 | терпение, выдержка |

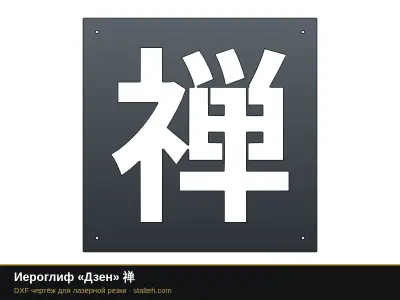

| 禅 | дзен |

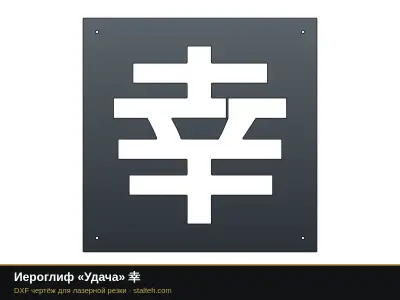

| 幸 | удача, счастье |

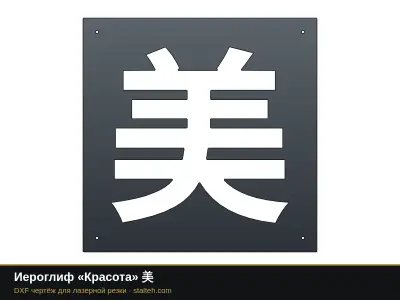

| 美 | красота |

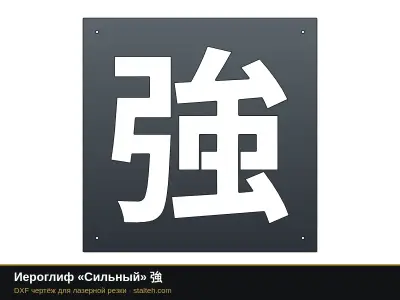

| 強 | сильный |

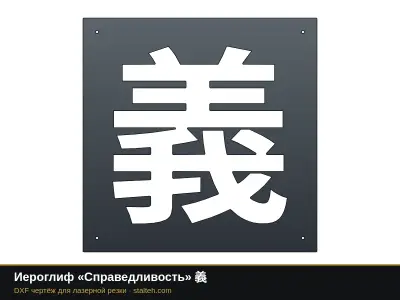

| 義 | справедливость, долг |

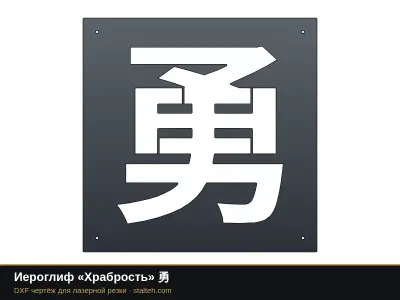

| 勇 | храбрость |

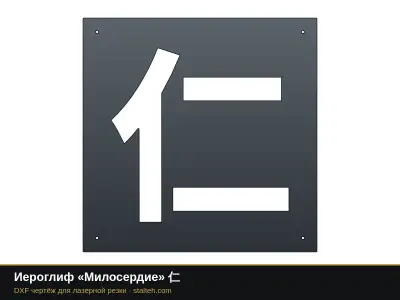

| 仁 | милосердие |

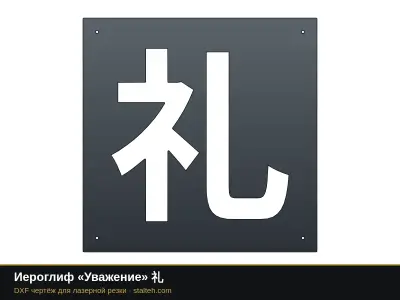

| 礼 | уважение, вежливость |

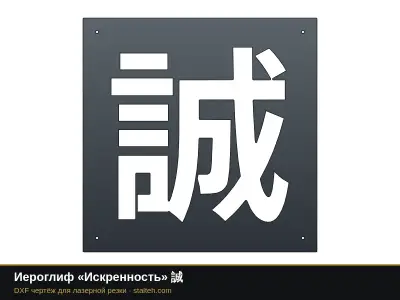

| 誠 | искренность |

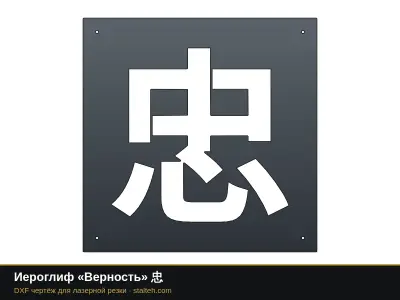

| 忠 | верность |

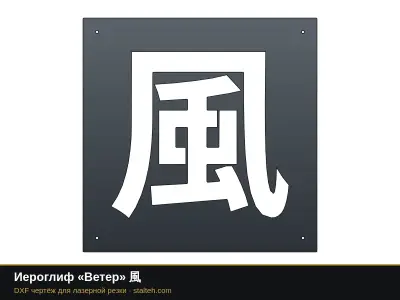

| 風 | ветер |

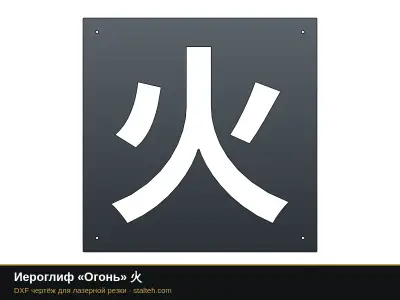

| 火 | огонь |

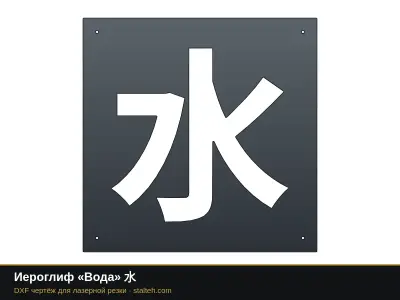

| 水 | вода |

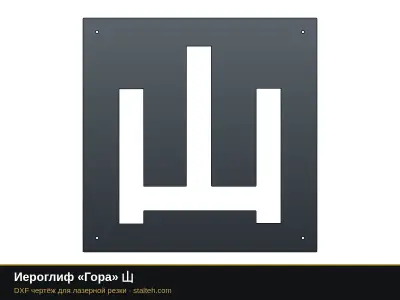

| 山 | гора |

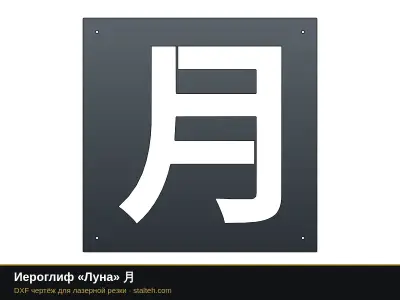

| 月 | луна |

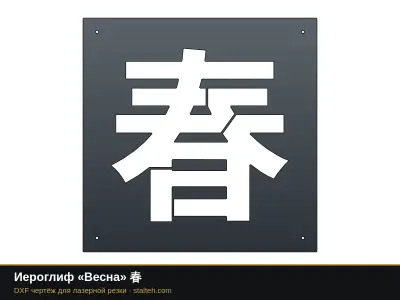

| 春 | весна |

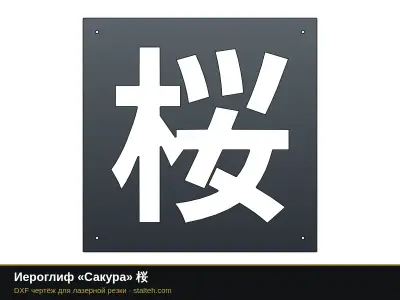

| 桜 | сакура |

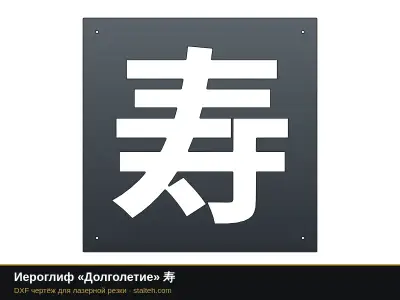

| 寿 | долголетие |
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Японская тематика: самураи, маски, сакура
Восточная тематика: драконы, мандалы, хамса
Знаки зодиака и восточный гороскоп
Декор и изделия для домаКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи можно свободно использовать для своих изделий и заказа резки где угодно |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
