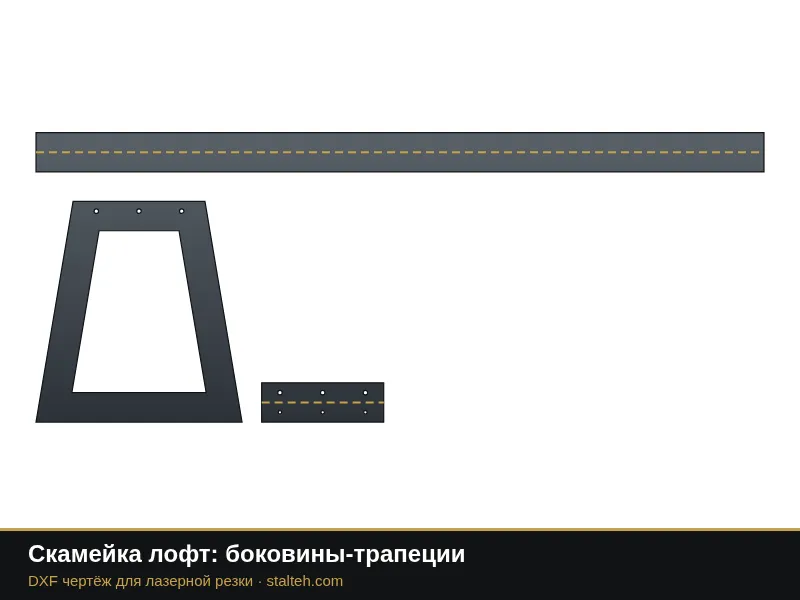

Прислать чертежи →Скамейка лофт: боковины-трапеции
Металлические боковины скамейки в стиле лофт, кронштейны сиденья развёрткой уголка и стяжка между боковинами. Кронштейн крепится к верху боковины тремя болтами М8, отверстия совпадают, полка уголка с отверстиями под саморезы держит доски.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Металлические боковины скамейки в стиле лофт, кронштейны сиденья развёрткой уголка и стяжка между боковинами. Кронштейн крепится к верху боковины тремя болтами М8, отверстия совпадают, полка уголка с отверстиями под саморезы держит доски. Стяжку приваривают к боковинам. Сиденье и спинка из досок 40 мм. Боковины режут из стали 8–10 мм, кронштейны и стяжку из 3–4 мм, красят порошковой краской.
| Параметр | По умолчанию |
|---|---|
| Длина скамейки | 1500 |
| Высота сиденья | 450 |
| Глубина | 420 |
| Ширина полосы боковины | 60 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Все чертежи раздела «Дача и сад: колпаки, грядки, скворечники»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
