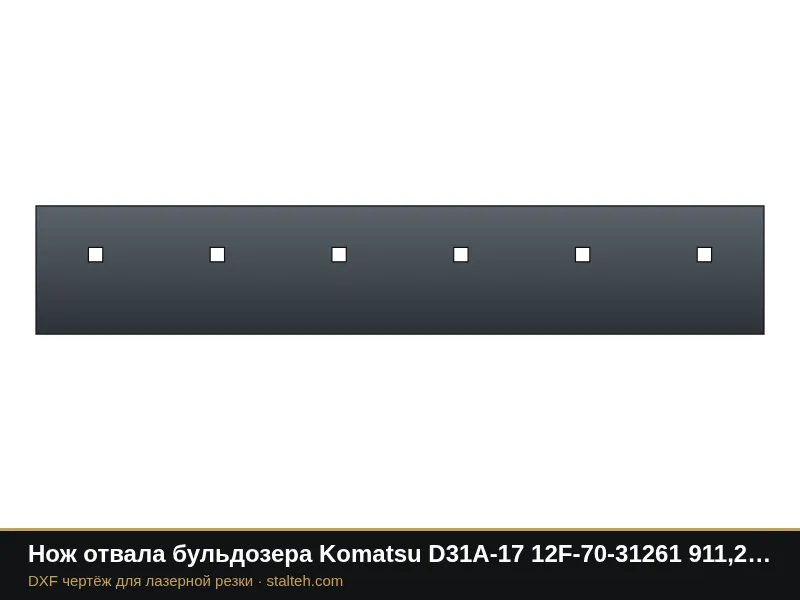

Прислать чертежи →Нож отвала бульдозера Komatsu D31A-17 12F-70-31261 911,2×160,3×15,9 мм
Средний нож отвала бульдозера Komatsu D31A-17, номер 12F-70-31261: 911,2×160,3×15,9 мм, 6 квадратных отверстий под лемешный болт 5/8", шаг 152,4 мм, первое и последнее отверстие в 74,6 мм от торцов по каталогу поставщика запчастей.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Средний нож отвала бульдозера Komatsu D31A-17, номер 12F-70-31261: 911,2×160,3×15,9 мм, 6 квадратных отверстий под лемешный болт 5/8", шаг 152,4 мм, первое и последнее отверстие в 74,6 мм от торцов по каталогу поставщика запчастей. Сумма отступов и шагов совпадает с длиной. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 911,2 |
| Высота | 160,3 |
| Отверстий в ряду (0: без отверстий) | 6 |
| Шаг отверстий (0: равномерно) | 152,4 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож отвала бульдозера Komatsu D31A-17 12F-70-31251 758,8×160,3×15,9 мм
Нож отвала бульдозера Komatsu D31A-17 12F-70-31281 1216×160,3×15,9 мм
Нож отвала бульдозера Komatsu D65 14X-952-1130 1276,3×203,2×19 мм
Нож отвала бульдозера Komatsu D65PX-12 14Y-71-11210 1658,9×203,2×19 мм
Нож отвала бульдозера Komatsu D135A-1 175-70-21115 1397×254×25,4 мм
Нож отвала бульдозера Komatsu D375 195-71-61550 887×406,4×50 мм
Нож отвала Komatsu D65E-12, Shantui SD16 14X-71-11310 1383×203×19 мм
Нож отвала Komatsu D155A 175-70-26310 1063,6×254×25,4 мм
Нож отвала Komatsu D155AX-3 195-70-12492 1327,2×330,2×31,75 мм
Нож отвала Komatsu D85A-21 154-72-11122 1384,3×254×25,4 мм
Нож отвала Komatsu D80 154-81-11191 835×254×25,4 мм
Нож отвала Komatsu D85A 154-70-11314 1158,9×254×25,4 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
