Прислать чертежи →Концевой нож ковша погрузчика John Deere T167829 487,4×233,4×35,1 мм

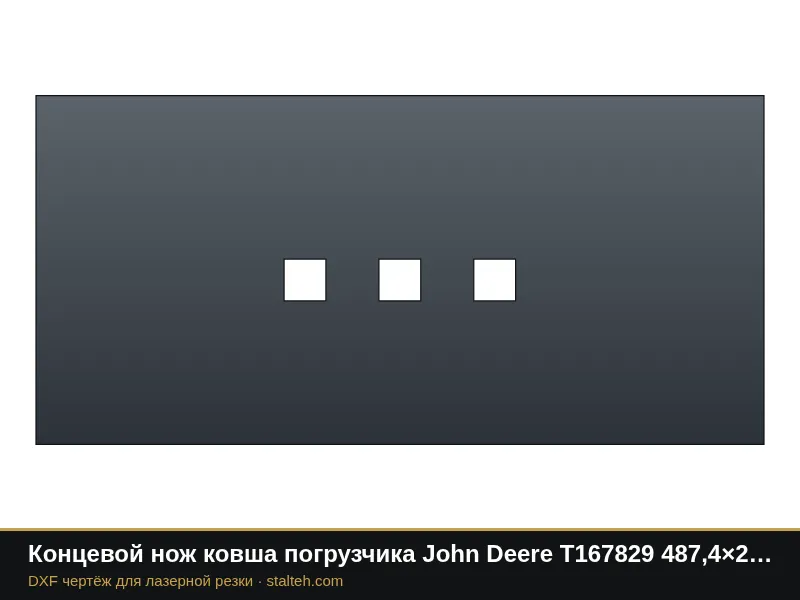

Концевой нож ковша погрузчика John Deere, номер T167829: 487,4×233,4×35,1 мм, контур прямоугольный, 3 квадратных отверстий под лемешный болт 1", расстояния от торца 180,1, 63,5, 63,5, 180,3 мм.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Концевой нож ковша погрузчика John Deere, номер T167829: 487,4×233,4×35,1 мм, контур прямоугольный, 3 квадратных отверстий под лемешный болт 1", расстояния от торца 180,1, 63,5, 63,5, 180,3 мм. Левый и правый ножи зеркальные: для второй стороны отразите чертёж. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 487,4 |
| Высота | 233,4 |
| Отверстие | 28 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож снежного отвала Henke, Hiniker, Viking 3657,6×203,2×15,9 мм
Нож снежного отвала Henke, Hiniker, Viking 3352,8×203,2×15,9 мм
Нож снежного отвала Henke, Hiniker, Viking 3048×203,2×15,9 мм
Нож снежного отвала Henke, Hiniker, Viking 52690 2743,2×203,2×15,9 мм
Нож снежного отвала SnowDogg SnowDogg 9′ (16120640) 2743,2×152,4×12,7 мм
Нож снежного отвала SnowDogg SnowDogg 8.5′ (16120630) 2590,8×152,4×12,7 мм
Нож снежного отвала SnowDogg SnowDogg 8′ (highway punch) (16120620) 2438,4×152,4×12,7 мм
Нож снежного отвала SnowDogg SnowDogg 7.5′ (16120610) 2286×152,4×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 9′ (8" edge) (STB00319) 2743,2×203,2×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 8.5′ (8" edge) (STB00318) 2590,8×203,2×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 8′ (8" edge) (STB00317) 2438,4×203,2×12,7 мм
Нож снежного отвала Boss Boss HD 10′ (highway punch) (STB07537) 3048×152,4×12,7 ммВсе чертежи раздела «Детали спецтехники: ножи ковша и отвала»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
