Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.

Толщина металлаМеталлКоличество, шт.

Чертёж изделия

02 · Описание

Описание и размеры по умолчанию

Размеры взяты из источника, перед резкой сверьте их по старой детали.

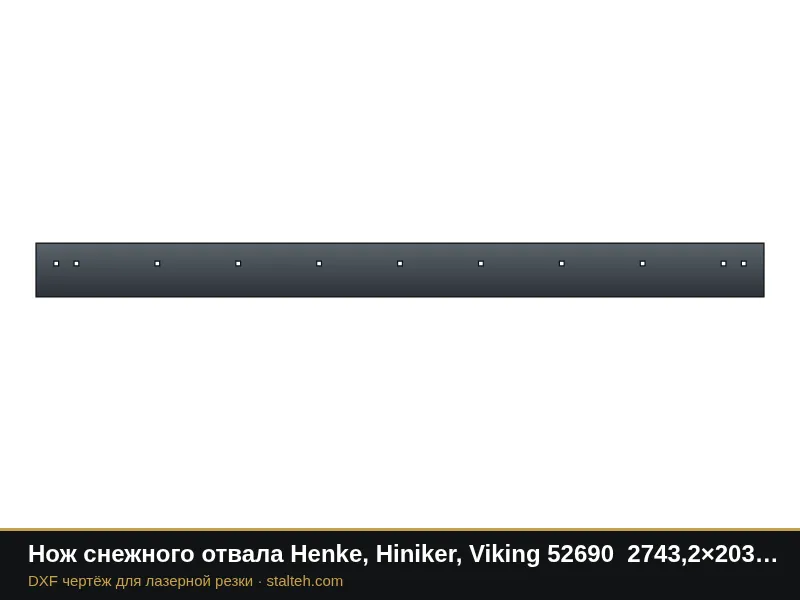

Нож снежного отвала для муниципальных отвалов Henke, Hiniker, Viking, Cives, Муниципальные отвалы 9′, нож 8", номер 52690: 2743,2×203,2×15,9 мм, 11 отверстий под болт 5/8" с потайной головкой, расстояния от торца между отверстиями 76,2, 76,2, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 76,2, 76,2 мм по данным поставщика. Сумма отступов и расстояний совпадает с длиной. Схема отверстий у поставщика дана для половины ножа, вторая половина зеркальная: сверьте по старому ножу. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из высокоуглеродистой стали 65Г, износостойкой NM400 или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.

Параметр	По умолчанию
Длина	2743,2
Высота	203,2
Отверстие	18
Квадратные отверстия (1 да, 0 нет)	1
Ось ряда от края (0: по умолчанию)	0

03 · Похожие

Что внутри DXF

Файл готов к резке без доработки.

Параметр	Как устроен файл
Формат	DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицы	миллиметры, масштаб 1:1
Контуры	замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои	0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Права	чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылка	в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверка	чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно

05 · Вопросы

Частые вопросы

Чертёж бесплатный?

Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.

Это оригинальная деталь?

Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.

Можно заказать резку у вас?

Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
