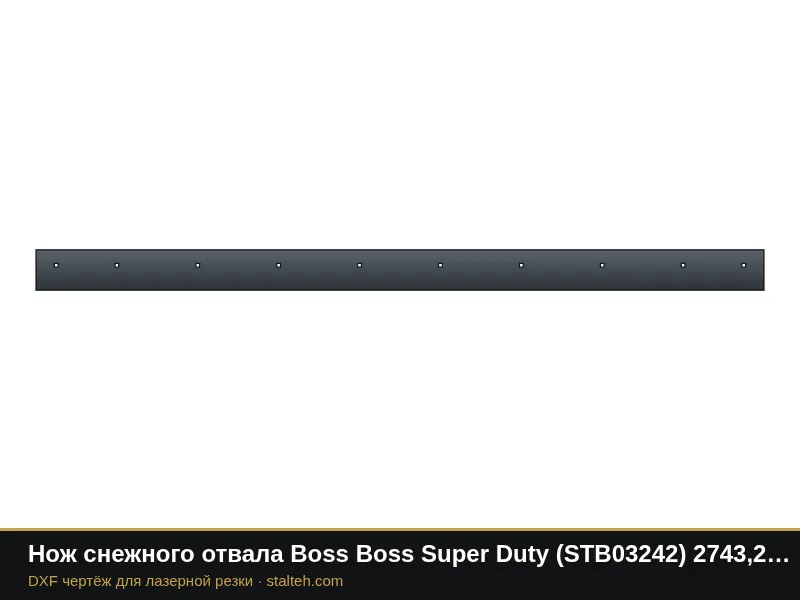

Прислать чертежи →Нож снежного отвала Boss Boss Super Duty (STB03242) 2743,2×152,4×12,7 мм
Нож снежного отвала Boss, Boss Super Duty, RT2, Tripedge 9′, номер STB03242: 2743,2×152,4×12,7 мм, 10 отверстий под болт 1/2" с потайной головкой, расстояния от торца между отверстиями 76,2, 228,6, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 228,6, 76,2 мм по данным поставщика.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож снежного отвала Boss, Boss Super Duty, RT2, Tripedge 9′, номер STB03242: 2743,2×152,4×12,7 мм, 10 отверстий под болт 1/2" с потайной головкой, расстояния от торца между отверстиями 76,2, 228,6, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 304,8, 228,6, 76,2 мм по данным поставщика. Сумма отступов и расстояний совпадает с длиной. Схема отверстий у поставщика дана для половины ножа, вторая половина зеркальная: сверьте по старому ножу. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из высокоуглеродистой стали 65Г, износостойкой NM400 или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 2743,2 |
| Высота | 152,4 |
| Отверстие | 14 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож снежного отвала Boss Boss Super Duty (STB03072) 2590,8×152,4×12,7 мм
Нож снежного отвала Boss Boss HD 10′ (highway punch) (STB07537) 3048×152,4×12,7 мм
Нож снежного отвала Boss Boss Super Duty (STB03003) 2438,4×152,4×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 8′ (8" edge) (STB00317) 2438,4×203,2×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 8.5′ (8" edge) (STB00318) 2590,8×203,2×12,7 мм
Нож снежного отвала Boss Boss Super Duty XT 9′ (8" edge) (STB00319) 2743,2×203,2×12,7 мм
Нож снежного отвала Boss Sport Duty (STB03071) 2286×152,4×9,5 мм
Нож снежного отвала Boss Super Duty (STB03002) 2286×152,4×12,7 ммВсе чертежи раздела «Детали спецтехники: ножи ковша и отвала»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
