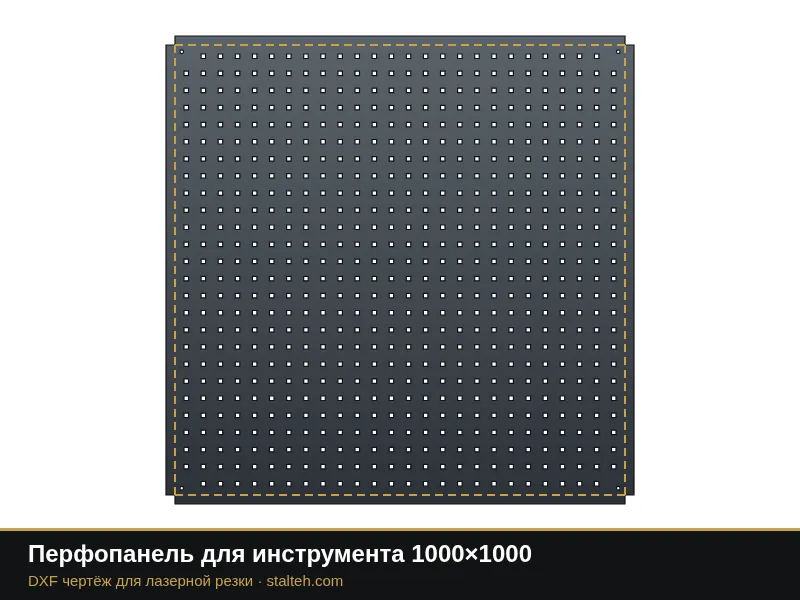

Прислать чертежи →Перфопанель для инструмента 1000×1000
Металлическая перфорированная панель для инструмента на стену мастерской или гаража: квадратные отверстия 10×10 с шагом 38 мм, отбортовка 20 мм по периметру для жёсткости и зазора от стены, 4 отверстия под крепёж.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Металлическая перфорированная панель для инструмента на стену мастерской или гаража: квадратные отверстия 10×10 с шагом 38 мм, отбортовка 20 мм по периметру для жёсткости и зазора от стены, 4 отверстия под крепёж. Крючки из нашего набора вешаются в любое отверстие. Режут из стали 1,5 мм, после гибки красят порошком.
| Параметр | По умолчанию |
|---|---|
| Ширина | 1000 |
| Высота | 1000 |
| Отбортовка | 20 |
| Шаг отверстий | 38 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Перфопанель для инструмента 1000×500

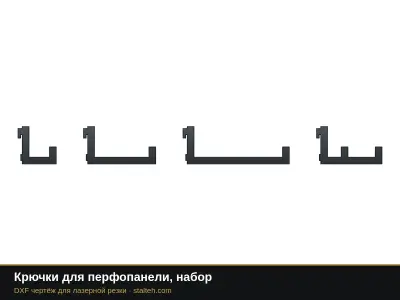

Крючки для перфопанели, набор
Перфопанель для инструмента 600×400
Тележка для сварочного аппарата 450×300
Тележка для сварочного аппарата 600×400
Ключ накидной ударный 100 мм
Ключ накидной ударный 85 мм
Ключ накидной ударный 75 мм
Ключ накидной ударный 65 мм
Ключ накидной ударный 55 мм
Ключ накидной ударный 46 мм
Ключ накидной 100 мм одностороннийЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
