Прислать чертежи →Тележка для сварочного аппарата 600×400

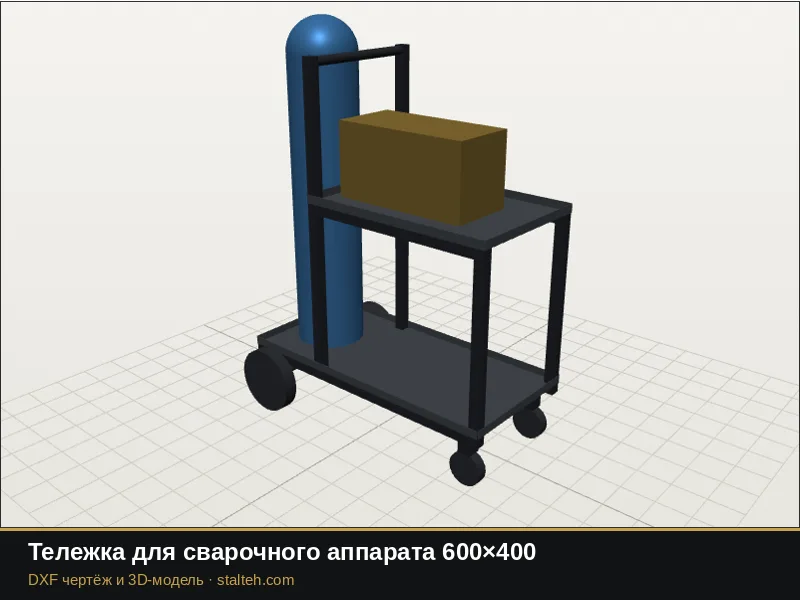

Тележка сварщика: верхняя полка под инвертор или полуавтомат, нижняя полка с площадкой под баллон до Ø230 за стойками, стойки с ручкой из профильной трубы 30×30, большие колёса сзади на оси и два поворотных ролика спереди.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Тележка сварщика: верхняя полка под инвертор или полуавтомат, нижняя полка с площадкой под баллон до Ø230 за стойками, стойки с ручкой из профильной трубы 30×30, большие колёса сзади на оси и два поворотных ролика спереди. Баллон крепится цепью за ушки на стойках. В DXF полки с отбортовкой, кронштейны оси, площадки роликов, ушки и заглушки. Колёса, поворотные ролики высотой около 150 мм, ось Ø20 и цепь покупные.
| Параметр | По умолчанию |
|---|---|
| Длина полок | 600 |
| Ширина полок | 400 |
| Высота ручки | 1100 |
| Высота верхней полки | 700 |
| Диаметр колеса | 200 |
| Площадка под баллон | 260 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Тележка для сварочного аппарата 450×300
Крючки для перфопанели, набор
Перфопанель для инструмента 1000×1000
Перфопанель для инструмента 1000×500
Перфопанель для инструмента 600×400
Ключ накидной ударный 100 мм
Ключ накидной ударный 85 мм
Ключ накидной ударный 75 мм
Ключ накидной ударный 65 мм
Ключ накидной ударный 55 мм
Ключ накидной ударный 46 мм
Ключ накидной 100 мм одностороннийЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
