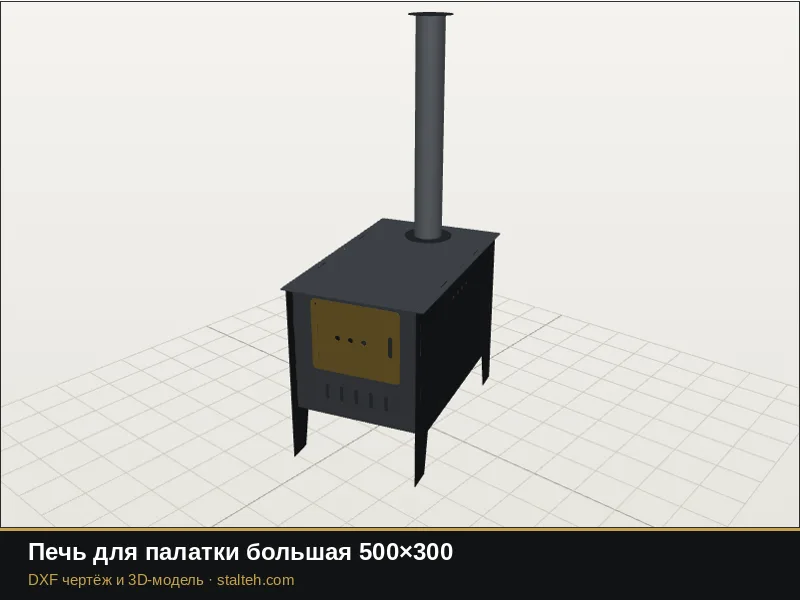

Прислать чертежи →Печь для палатки большая 500×300
Разборная походная печь для туристической или зимней рыбацкой палатки. Печь собирается на шипах без сварки: боковины с ножками, дно, передняя стенка с дверцей-заслонкой на болте М5 и поддувалом, задняя стенка, верх-варочная поверхность с отверстием под трубу, колосник с отгибами, фланец трубы и искрогаситель.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Разборная походная печь для туристической или зимней рыбацкой палатки. Печь собирается на шипах без сварки: боковины с ножками, дно, передняя стенка с дверцей-заслонкой на болте М5 и поддувалом, задняя стенка, верх-варочная поверхность с отверстием под трубу, колосник с отгибами, фланец трубы и искрогаситель. Пазы под толщину металла с зазором 0,4 мм заложены в чертёж. Режут из стали 1,5–2 мм, лучше жаростойкой нержавейки AISI 321 или 430. Телескопическая труба покупная. В палатке трубу выводят через огнеупорную разделку, рядом держат датчик угарного газа, спать при топящейся печи без датчика нельзя.
| Параметр | По умолчанию |
|---|---|
| Длина топки | 500 |
| Ширина | 300 |
| Высота топки | 300 |
| Высота ножек | 120 |
| Диаметр трубы | 70 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
