Ракетная печь (печь-робот) с L-образным каналом сечением 100×100 мм: короткая горизонтальная топка и вертикальный стояк, где дрова дожигаются за счёт тяги.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

782×1061 ммгабарит детали

3 ммтолщина по умолчанию

от 5 000 ₽заказ резки

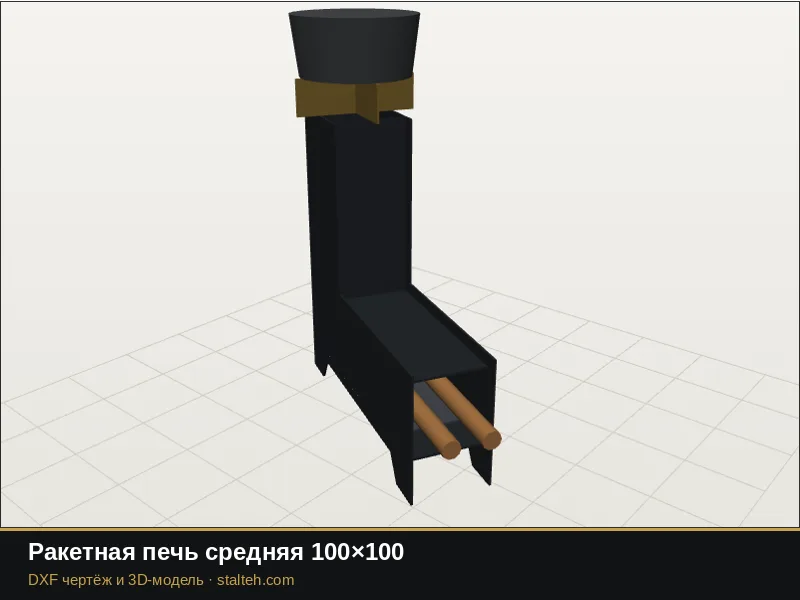

Ракетная печь средняя 100×100: DXF чертёж для лазерной резки

01 · Генератор

Размеры, толщина и цена резки

Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.

Толщина металлаМеталлКоличество, шт.

Чертёж изделия

02 · Описание

Описание и размеры по умолчанию

Размеры по умолчанию, любой из них меняется в генераторе.

Ракетная печь (печь-робот) с L-образным каналом сечением 100×100 мм: короткая горизонтальная топка и вертикальный стояк, где дрова дожигаются за счёт тяги. Собирается на шипах без сварки: две боковины с ножками, дно, крышка топки, передняя и задняя стенки стояка, съёмный колосник-поддон и крестовина под посуду с зазором для выхода газов. Пазы под толщину металла с зазором 0,4 мм. После сборки шипы можно прихватить сваркой или расклепать. Жаростойкая сталь служит дольше, обычная сталь прогорает быстрее. Пользоваться только на улице.

Параметр	По умолчанию
Сечение канала	100
Длина топки	250
Высота стояка	350

03 · Похожие

Что внутри DXF

Файл готов к резке без доработки.

Параметр	Как устроен файл
Формат	DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицы	миллиметры, масштаб 1:1
Контуры	замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои	0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Права	чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылка	в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверка	чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно

05 · Вопросы

Частые вопросы

Чертёж бесплатный?

Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.

Можно изменить размеры?

Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.

Можно заказать резку у вас?

Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
