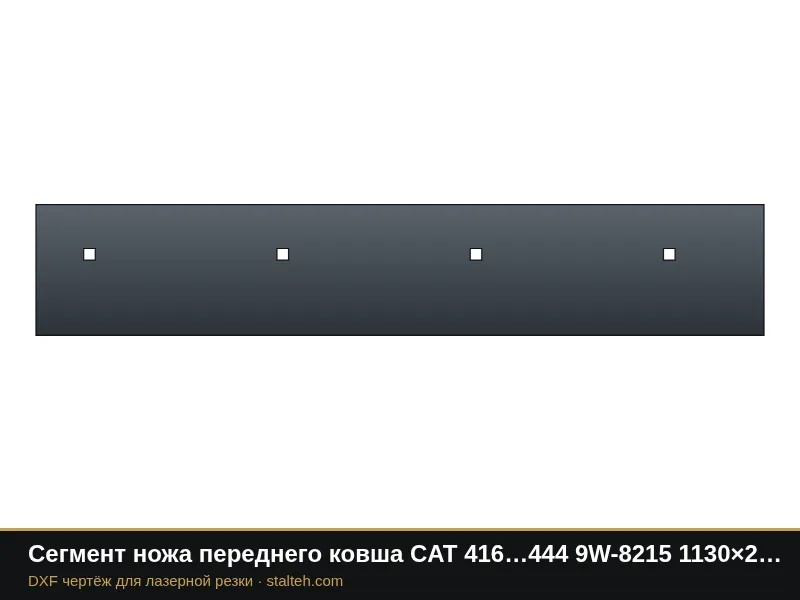

Прислать чертежи →Сегмент ножа переднего ковша CAT 416…444 9W-8215 1130×203,2×19 мм
Сегмент ножа переднего ковша CAT 416E, 416F, 420E, 420F, 428E, 428F, 432E, 434F, 442D, 444F, номер 9W-8215: 1130×203,2×19 мм, 4 квадратных отверстий под лемешный болт 5/8", шаг 300 мм, первое отверстие в 83 мм от одного торца, последнее в 147 мм от другого по каталогу производителя.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Сегмент ножа переднего ковша CAT 416E, 416F, 420E, 420F, 428E, 428F, 432E, 434F, 442D, 444F, номер 9W-8215: 1130×203,2×19 мм, 4 квадратных отверстий под лемешный болт 5/8", шаг 300 мм, первое отверстие в 83 мм от одного торца, последнее в 147 мм от другого по каталогу производителя. Сумма отступов и шагов совпадает с длиной. Нож ковша набирается из нескольких сегментов: левый и правый одинаковые, второй ставят перевёрнутым. Высоту ряда отверстий от кромки каталог не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 1130 |
| Высота | 203,2 |
| Отверстий в ряду (0: без отверстий) | 4 |
| Шаг отверстий (0: равномерно) | 300 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 83 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Сегмент ножа переднего ковша CAT 416…450 118-7110 1199×203,2×19 мм
Нож переднего ковша Case 580 D145681 2083×203×19 мм
Нож переднего ковша Case 580 185506A1 2392×152×19 мм
Нож переднего ковша New Holland 86577165 1520,8×203,2×19 мм
Нож переднего ковша New Holland 86577167 1673,2×203,2×19 мм
Нож переднего ковша New Holland 86577169 1825,6×203,2×19 мм
Нож переднего ковша New Holland 86577171 1977,9×203,2×19 мм
Нож переднего ковша New Holland 86577173 2130,4×203,2×19 мм
Нож переднего ковша John Deere 710 T126774 2463,8×203,2×15,9 мм
Нож переднего ковша John Deere 410 T84194 2346,3×203,2×19 мм
Нож переднего ковша Hidromek 102 020/20328 2350×300×20 мм
Нож переднего ковша Volvo BL61, BL71 VOE11883780 2350×300×20 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
