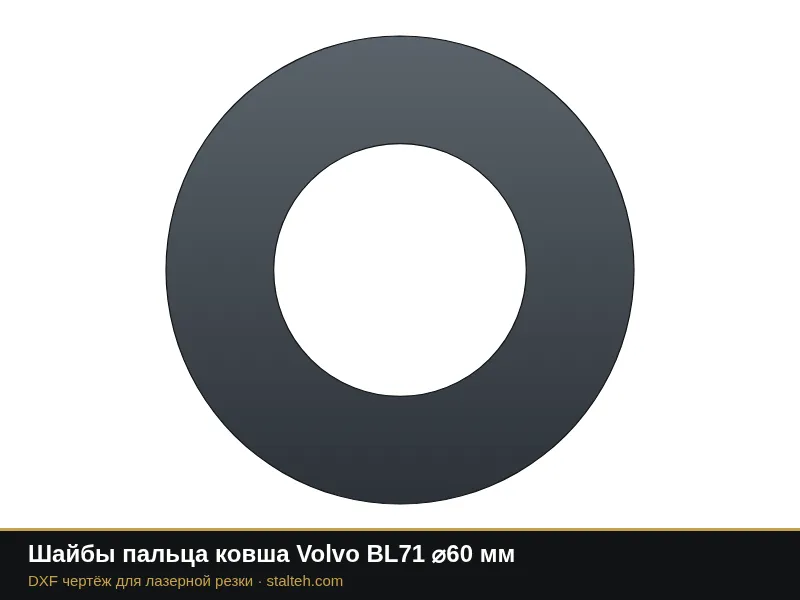

Прислать чертежи →Шайбы пальца ковша Volvo BL71 ⌀60 мм
Регулировочные шайбы пальцев заднего ковша и стрелы, набор 10 шт. Название техники указано для подбора, деталь неоригинальная.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Регулировочные шайбы пальцев заднего ковша и стрелы, набор 10 шт. Название техники указано для подбора, деталь неоригинальная. Размеры по умолчанию типовые для класса техники: перед резкой сверьте их со старой деталью.
| Параметр | По умолчанию |
|---|---|
| Внутренний диаметр | 61 |
| Наружный диаметр | 113 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Боковые ножи переднего ковша Volvo BL71 (пара)
Кромка заднего ковша Volvo BL71 (ковш 600 мм)
Шайбы пальца ковша Volvo BL61 ⌀50 мм
Боковые ножи переднего ковша Volvo BL61 (пара)
Кромка заднего ковша Volvo BL61 (ковш 600 мм)
Нож переднего ковша Volvo BL61 (ковш 2300 мм)
Ремонтный нож ковша JCB 3CX 123/04144 2350×200×20 мм
Нож челюстного ковша JCB 3CX 993/99189 2350×295×20 мм
Нож ковша JCB 4CX 531/14002 2450×200×20 мм
Нож переднего ковша JCB 3CX 123/02362 2350×130×16 мм
Нож ковша Terex 840 6103468М1 2310×210×20 мм
Нож переднего ковша Case 695 2400×210×20 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
