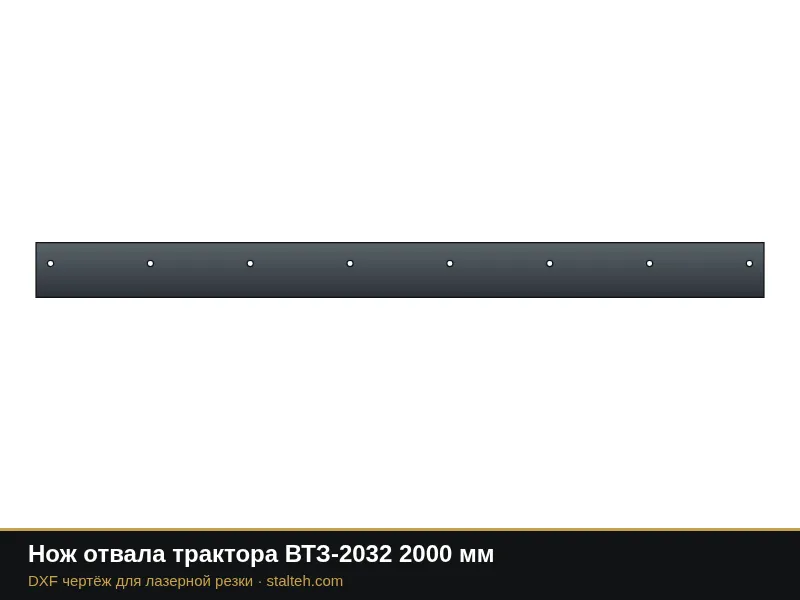

Прислать чертежи →Нож отвала трактора ВТЗ-2032 2000 мм
Сменный нож коммунального или бульдозерного отвала на трактор, болтовой, отвал шириной около 2000 мм. Фаску на режущей кромке снимают после резки.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Сменный нож коммунального или бульдозерного отвала на трактор, болтовой, отвал шириной около 2000 мм. Фаску на режущей кромке снимают после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Размеры по умолчанию типовые для класса техники и оценены, а не взяты из документации производителя: перед резкой сверьте их по месту или со старой деталью. Название техники указано для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 2000 |
| Высота | 150 |
| Отверстий в ряду | 8 |
| Шаг отверстий (0: равномерно) | 0 |
| Отверстие | 17 |
| Квадратные отверстия (1 да, 0 нет) | 0 |
| Срез углов | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож ковша погрузчика трактора ВТЗ-2032 1500 мм
Боковые ножи ковша погрузчика трактора ВТЗ-2032 (пара)
Защита картера трактора ВТЗ-2032
Ступень кабины трактора ВТЗ-2032
Решётка защиты радиатора трактора ВТЗ-2032
Нож отвала МТЗ-82 03.5501.013 655×180×12 мм (секция, 6 отверстий)
Нож отвала ДТ-75 840×150×12 мм (профильный, 6 отверстий)
Нож отвала К-700, К-701 560×250×20 мм (УДМ 01.00.001)
Нож ковша ПКУ-0,8 2000×150×12 мм
Нож переднего отвала МТЗ 655×150×12 мм
Нож отвала МТЗ 1120×150×12 мм
Нож отвала МТЗ 1260×150×12 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
