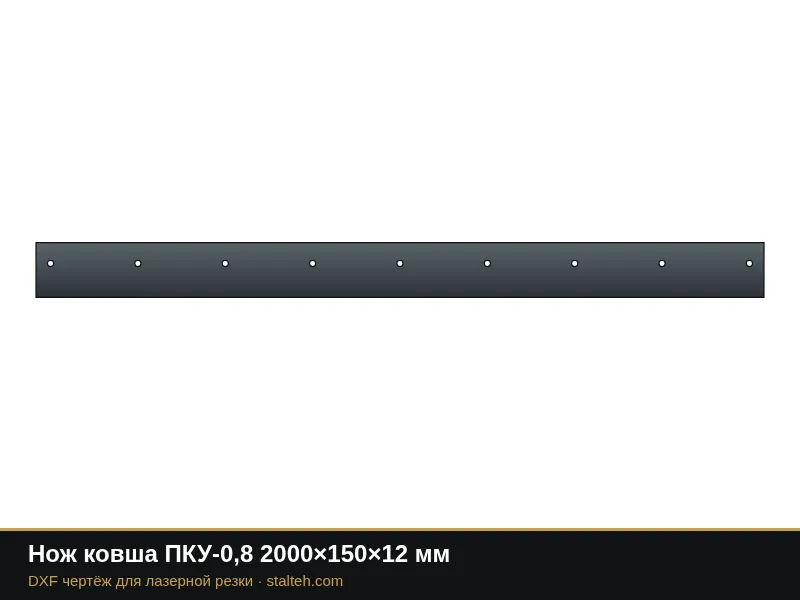

Прислать чертежи →Нож ковша ПКУ-0,8 2000×150×12 мм
Нож ковша навесного погрузчика ПКУ-0,8 (КУН) на трактор МТЗ: 2000×150×12 мм по данным продавцов. Отверстия продавец не указывает: их число, шаг и диаметр оценены, сверьте по старой детали.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож ковша навесного погрузчика ПКУ-0,8 (КУН) на трактор МТЗ: 2000×150×12 мм по данным продавцов. Отверстия продавец не указывает: их число, шаг и диаметр оценены, сверьте по старой детали. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 2000 |
| Высота | 150 |
| Отверстий в ряду (0: без отверстий) | 9 |
| Шаг отверстий (0: равномерно) | 0 |
| Крайний шаг (0: как основной) | 0 |
| Отверстие | 17 |
| Квадратные отверстия (1 да, 0 нет) | 0 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
| Срез углов | 0 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож отвала К-700, К-701 560×250×20 мм (УДМ 01.00.001)
Нож отвала ДТ-75 840×150×12 мм (профильный, 6 отверстий)
Нож отвала МТЗ-82 03.5501.013 655×180×12 мм (секция, 6 отверстий)
Решётка защиты радиатора трактора ВТЗ-2032
Ступень кабины трактора ВТЗ-2032
Защита картера трактора ВТЗ-2032
Боковые ножи ковша погрузчика трактора ВТЗ-2032 (пара)
Нож ковша погрузчика трактора ВТЗ-2032 1500 мм
Нож отвала трактора ВТЗ-2032 2000 мм
Нож переднего отвала МТЗ 655×150×12 мм
Нож отвала МТЗ 1120×150×12 мм
Нож отвала МТЗ 1260×150×12 ммЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
