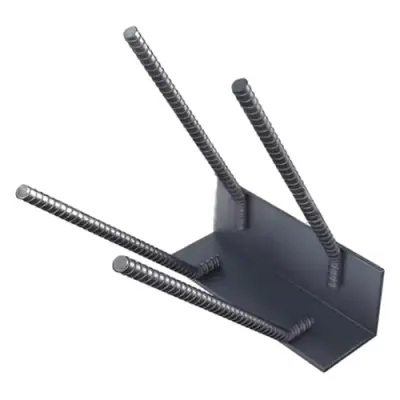

Закладные детали МН 501–571
Закладные из равнополочного и неравнополочного уголка или швеллера с анкерами из арматуры А-III. Защищают кромки и углы железобетонных конструкций, служат опорой для настилов, перекрытий, направляющих и окантовкой проёмов. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. У марок этой группы нет исполнений: каждая марка соответствует одному профилю и одной длине. Марки с длиной «по месту» изготавливаются нужной длины, масса и цена указаны на 1 погонный метр. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 501–516. Уголки с анкерами
Уголок от 63×5 до 160×100×9 длиной 100–500 мм с анкерами Ø8–Ø12 А-III.
Посчитать и выставить счёт на МН 501–516 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 501 | L63×5 | 100 | Ø8 | 1,0 | 305 |
| МН 502 | L75×6 | 150 | Ø8 | 1,5 | 370 |
| МН 503 | L63×5 | 200 | Ø8 | 1,5 | 370 |
| МН 504 | L90×7 | 200 | Ø10 | 2,7 | 526 |
| МН 505 | L75×6 | 250 | Ø8 | 2,2 | 461 |
| МН 506 | L125×80×8 | 250 | Ø10 | 3,9 | 683 |
| МН 507 | L63×5 | 300 | Ø8 | 2,1 | 448 |
| МН 508 | L90×7 | 300 | Ø10 | 4,0 | 696 |
| МН 509 | L100×63×6 | 300 | Ø8 | 3,0 | 565 |
| МН 510 | L160×100×9 | 300 | Ø12 | 7,3 | 1 125 |
| МН 511 | L75×6 | 400 | Ø8 | 3,5 | 631 |
| МН 512 | L125×80×8 | 400 | Ø10 | 6,1 | 969 |
| МН 513 | L63×5 | 500 | Ø8 | 3,1 | 578 |
| МН 514 | L90×7 | 500 | Ø10 | 5,9 | 943 |
| МН 515 | L100×63×6 | 500 | Ø8 | 4,5 | 761 |
| МН 516 | L160×100×9 | 500 | Ø12 | 10,9 | 1 594 |
МН 517–522, 535–538. Уголки погонной длины
Уголок с анкерами через 200 мм, длина по проекту. Для окантовки кромок плит, проёмов и опорных поверхностей.
Посчитать и выставить счёт на МН 517–522, 535–538 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 517 | L63×5 | длина по месту | Ø8 | 6,0 за 1 м | 956 за 1 м |
| МН 518 | L75×6 | длина по месту | Ø8 | 8,1 за 1 м | 1 229 за 1 м |
| МН 519 | L90×7 | длина по месту | Ø10 | 11,5 за 1 м | 1 672 за 1 м |
| МН 520 | L100×63×6 | длина по месту | Ø8 | 8,7 за 1 м | 1 307 за 1 м |
| МН 521 | L125×80×8 | длина по месту | Ø10 | 14,4 за 1 м | 2 049 за 1 м |
| МН 522 | L160×100×9 | длина по месту | Ø12 | 21,1 за 1 м | 2 921 за 1 м |
| МН 535 | L63×5 | длина по месту | Ø8 | 6,2 за 1 м | 982 за 1 м |
| МН 536 | L75×6 | длина по месту | Ø8 | 8,3 за 1 м | 1 255 за 1 м |
| МН 537 | L90×7 | длина по месту | Ø10 | 12,2 за 1 м | 1 763 за 1 м |
| МН 538 | L125×80×8 | длина по месту | Ø10 | 15,1 за 1 м | 2 140 за 1 м |
МН 523–534. Уголки с наклонными анкерами
Уголок от 63×5 до 125×80×8 длиной 100–500 мм, анкеры Ø8 или Ø10 А-III.
Посчитать и выставить счёт на МН 523–534 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 523 | L63×5 | 100 | Ø8 | 1,1 | 364 |
| МН 524 | L75×6 | 150 | Ø8 | 1,6 | 433 |
| МН 525 | L63×5 | 200 | Ø8 | 1,6 | 433 |
| МН 526 | L90×7 | 200 | Ø10 | 2,9 | 615 |
| МН 527 | L75×6 | 250 | Ø8 | 2,3 | 531 |
| МН 528 | L63×5 | 300 | Ø8 | 2,2 | 517 |
| МН 529 | L90×7 | 300 | Ø10 | 4,5 | 838 |
| МН 530 | L125×80×8 | 300 | Ø10 | 5,4 | 964 |
| МН 531 | L75×6 | 400 | Ø8 | 3,6 | 712 |
| МН 532 | L63×5 | 500 | Ø8 | 3,2 | 657 |
| МН 533 | L90×7 | 500 | Ø10 | 6,4 | 1 103 |
| МН 534 | L125×80×8 | 500 | Ø10 | 7,9 | 1 313 |
МН 539–548. Лёгкие уголковые закладные
Уголок 50×5 и 100×63×6 длиной 100–500 мм или погонной длины, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 539–548 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 539 | L100×63×6 | 100 | Ø8 | 1,2 | 331 |
| МН 540 | L100×63×6 | длина по месту | Ø8 | 8,5 за 1 м | 1 281 за 1 м |
| МН 541 | L50×5 | 100 | Ø8 | 0,6 | 253 |
| МН 542 | L50×5 | 150 | Ø8 | 0,8 | 279 |
| МН 543 | L50×5 | 200 | Ø8 | 1,0 | 305 |
| МН 544 | L50×5 | 250 | Ø8 | 1,1 | 318 |
| МН 545 | L50×5 | 300 | Ø8 | 1,3 | 344 |
| МН 546 | L50×5 | 400 | Ø8 | 1,8 | 409 |
| МН 547 | L50×5 | 500 | Ø8 | 2,2 | 461 |
| МН 548 | L50×5 | длина по месту | Ø8 | 4,2 за 1 м | 722 за 1 м |
МН 549–557. Длинные уголковые закладные
Уголок 50×5, 63×5 и 100×63×6 длиной 700–900 мм или погонной длины, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 549–557 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 549 | L50×5 | 700 | Ø8 | 3,2 | 592 |
| МН 550 | L50×5 | 800 | Ø8 | 3,6 | 644 |
| МН 551 | L50×5 | 900 | Ø8 | 4,0 | 696 |
| МН 552 | L50×5 | длина по месту | Ø8 | 4,4 за 1 м | 748 за 1 м |
| МН 553 | L50×5 | длина по месту | Ø8 | 4,1 за 1 м | 709 за 1 м |
| МН 554 | L50×5 | длина по месту | Ø8 | 4,2 за 1 м | 722 за 1 м |
| МН 555 | L63×5 | длина по месту | Ø8 | 5,3 за 1 м | 865 за 1 м |
| МН 556 | L63×5 | длина по месту | Ø8 | 5,4 за 1 м | 878 за 1 м |
| МН 557 | L100×63×6 | длина по месту | Ø8 | 8,1 за 1 м | 1 229 за 1 м |

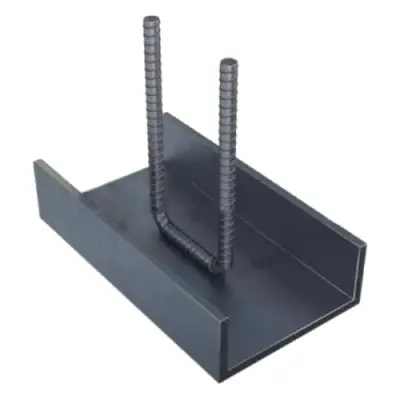

МН 558–565. Швеллеры № 8 и № 10 с анкерами
Швеллер № 8 или № 10 длиной 100–300 мм или погонной длины, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 558–565 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 558 | Швеллер № 8 | 100 | Ø8 | 0,9 | 303 |
| МН 559 | Швеллер № 10 | 100 | Ø8 | 1,1 | 330 |
| МН 560 | Швеллер № 8 | 200 | Ø8 | 1,6 | 396 |
| МН 561 | Швеллер № 10 | 200 | Ø8 | 1,9 | 436 |
| МН 562 | Швеллер № 8 | 300 | Ø8 | 2,5 | 515 |
| МН 563 | Швеллер № 10 | 300 | Ø8 | 3,0 | 581 |
| МН 564 | Швеллер № 8 | длина по месту | Ø8 | 7,7 за 1 м | 1 204 за 1 м |
| МН 565 | Швеллер № 10 | длина по месту | Ø8 | 9,2 за 1 м | 1 403 за 1 м |
МН 566–571. Швеллеры № 12 и № 14 с анкерами
Швеллер № 12 или № 14 длиной 150–300 мм или погонной длины, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 566–571 →| Марка | Профиль | Длина, мм | Анкеры, А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 566 | Швеллер № 12 | 150 | Ø8 | 2,0 | 449 |
| МН 567 | Швеллер № 14 | 150 | Ø8 | 2,3 | 489 |
| МН 568 | Швеллер № 12 | 300 | Ø8 | 3,5 | 648 |
| МН 569 | Швеллер № 14 | 300 | Ø8 | 4,1 | 727 |
| МН 570 | Швеллер № 12 | длина по месту | Ø8 | 11,2 за 1 м | 1 668 за 1 м |
| МН 571 | Швеллер № 14 | длина по месту | Ø8 | 13,1 за 1 м | 1 920 за 1 м |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.
Серия 1.400-15 выпуск 1 · сборочные чертежи

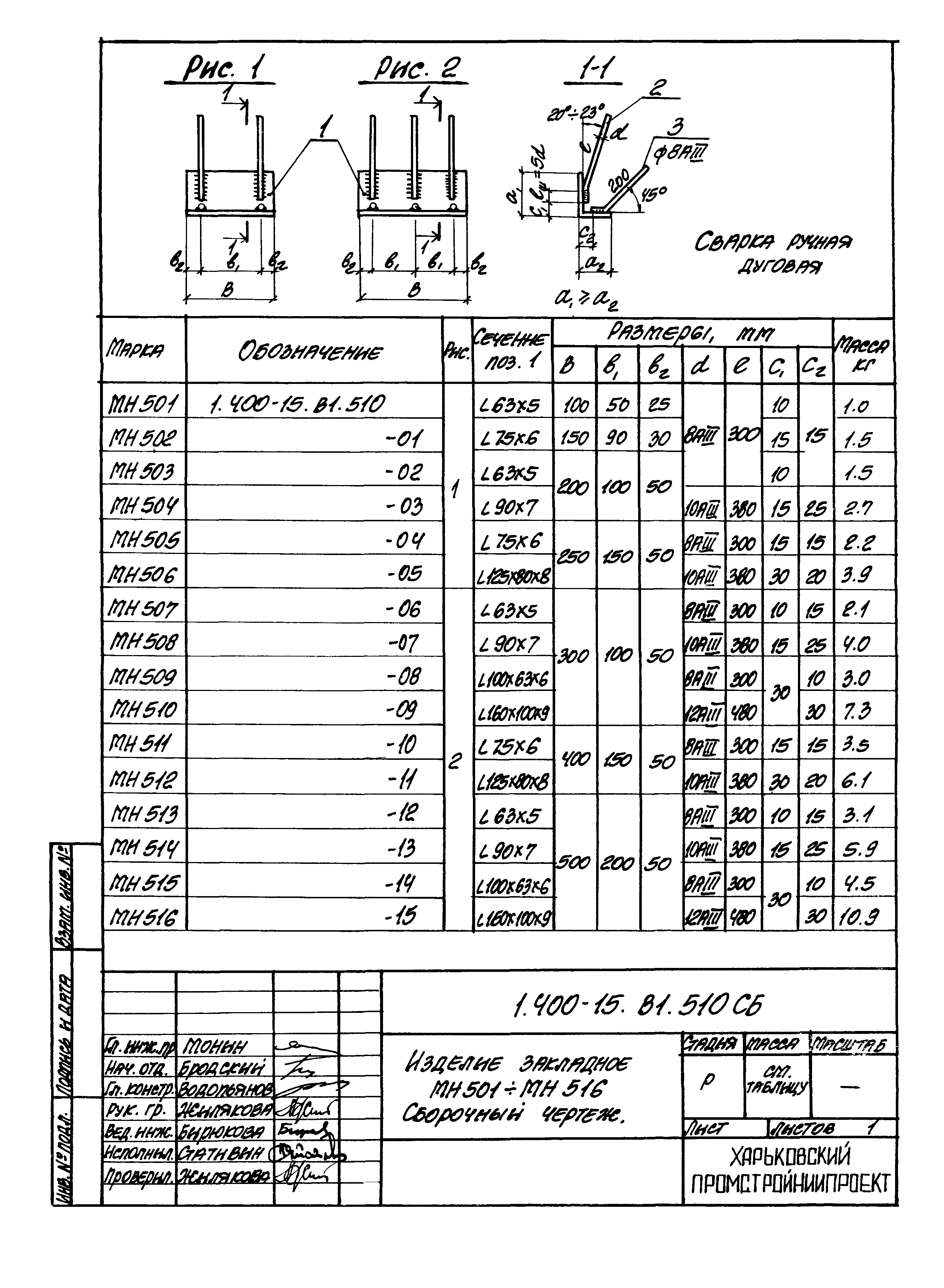

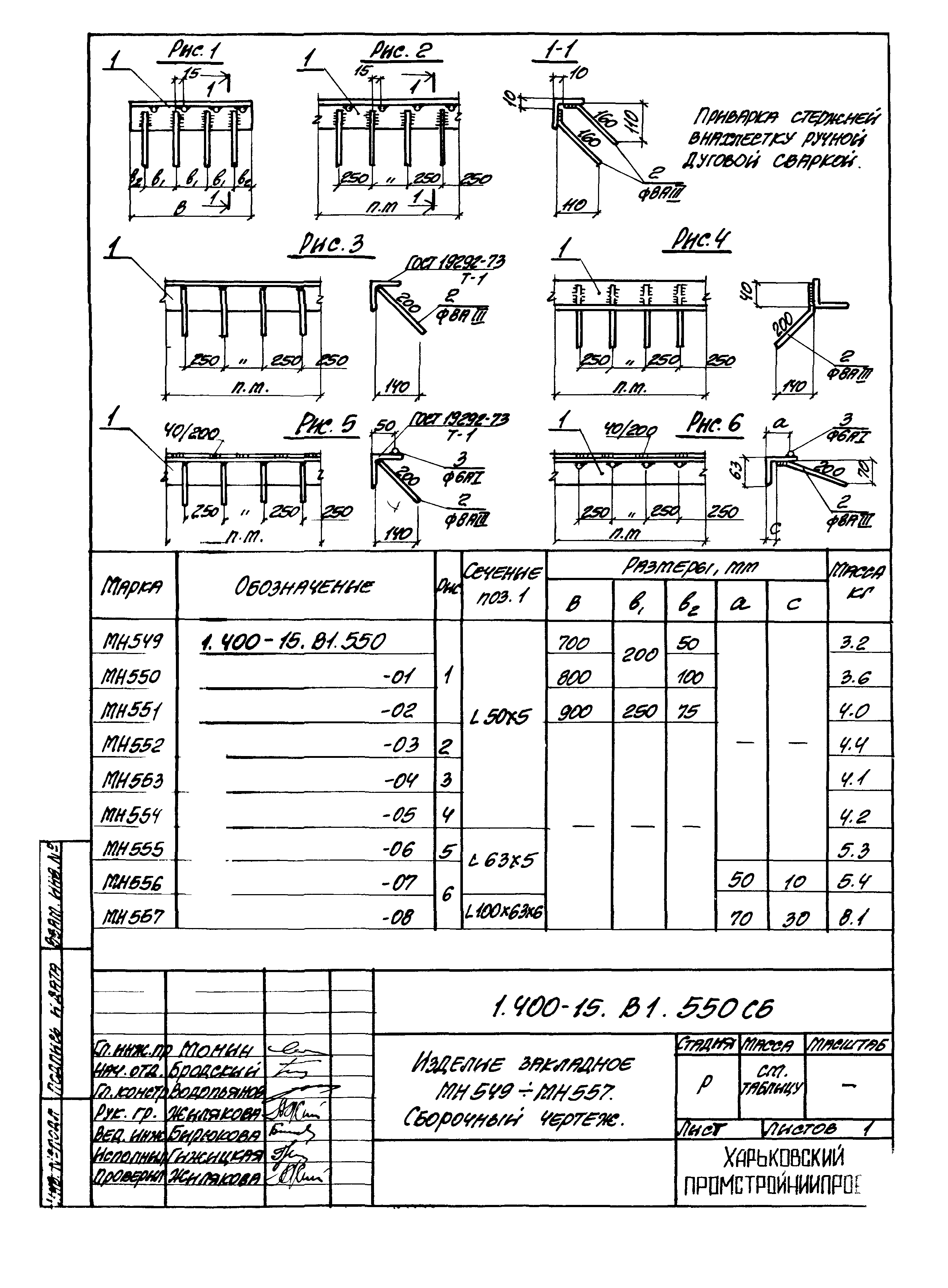

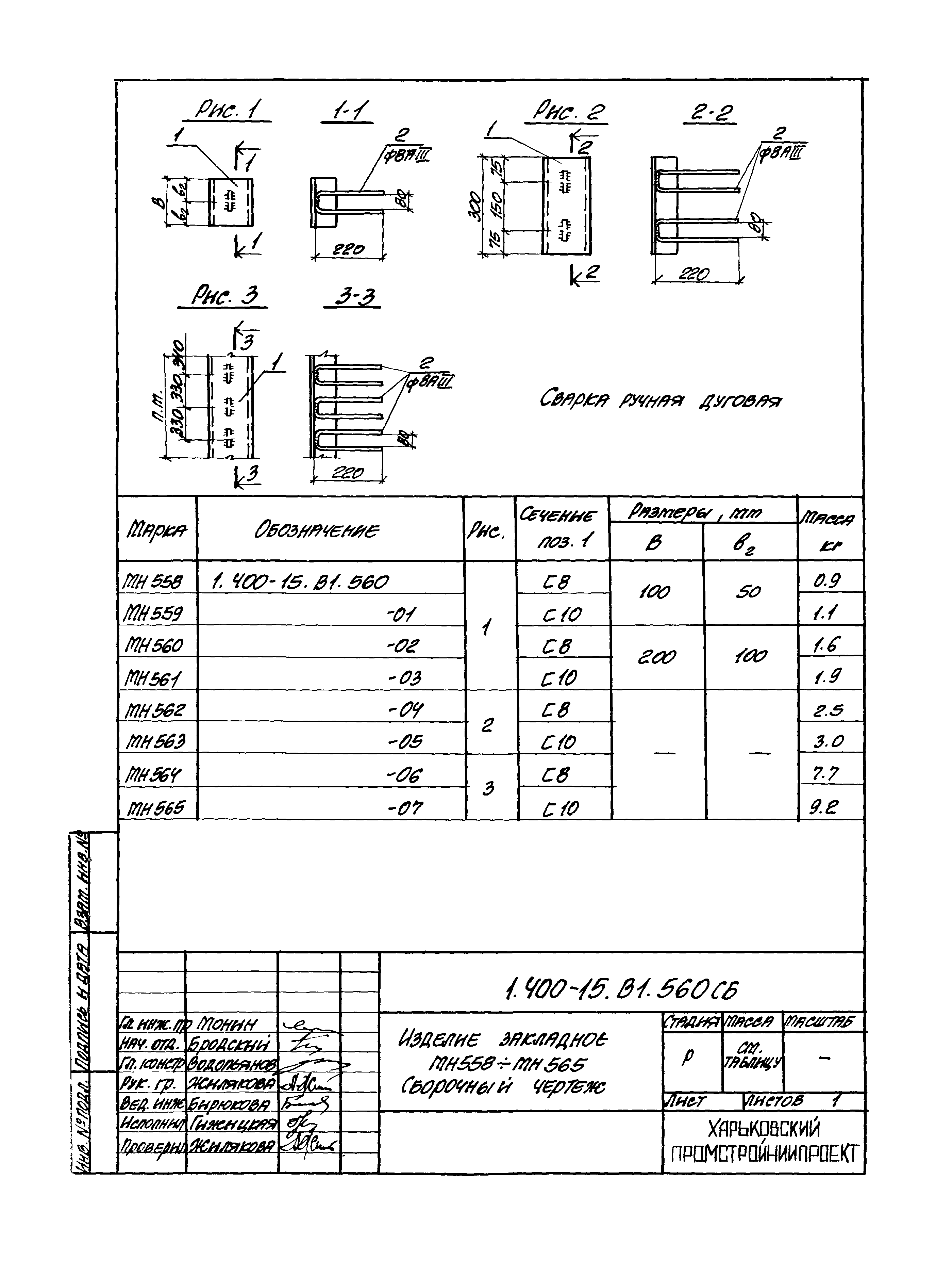

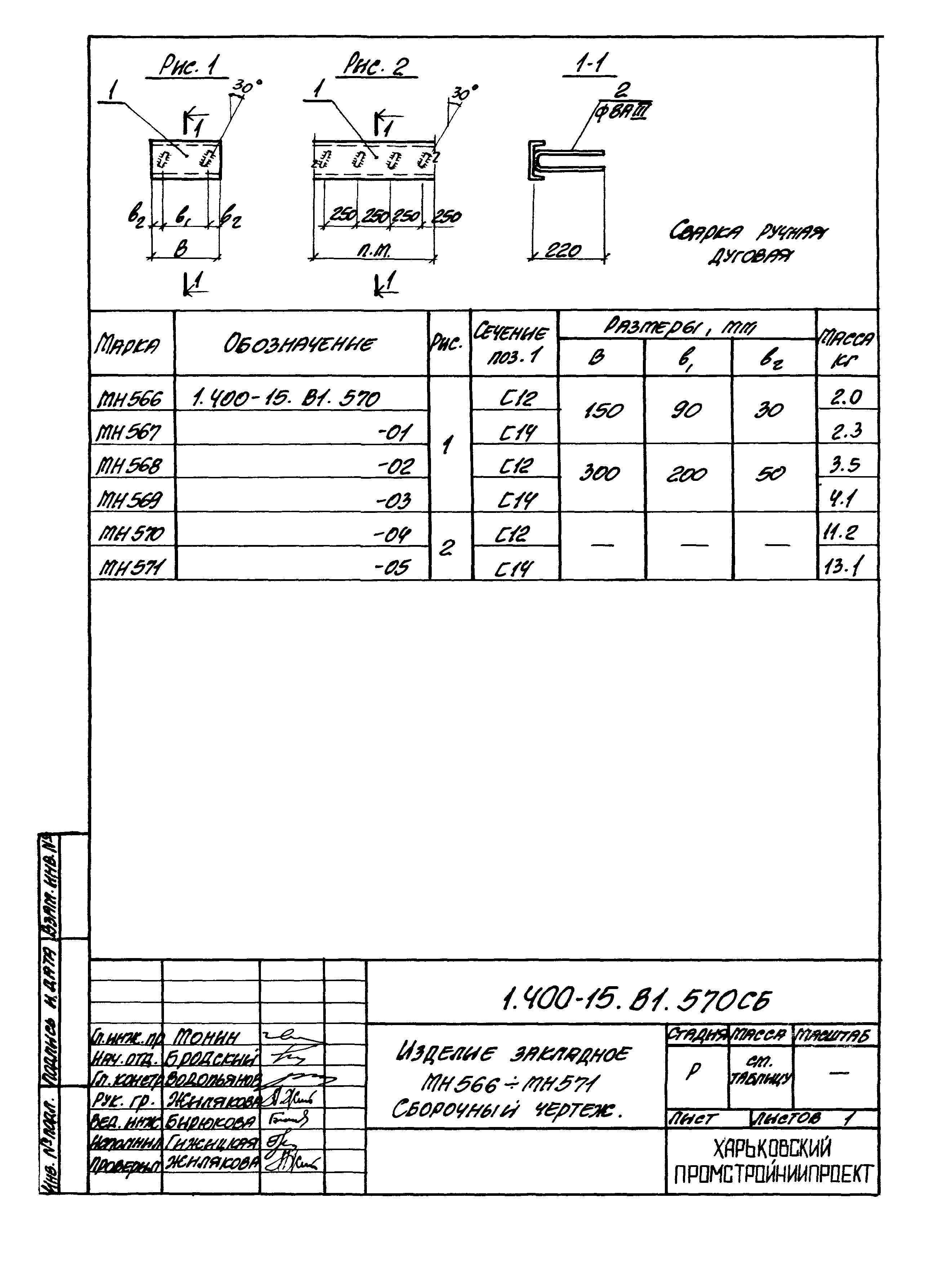

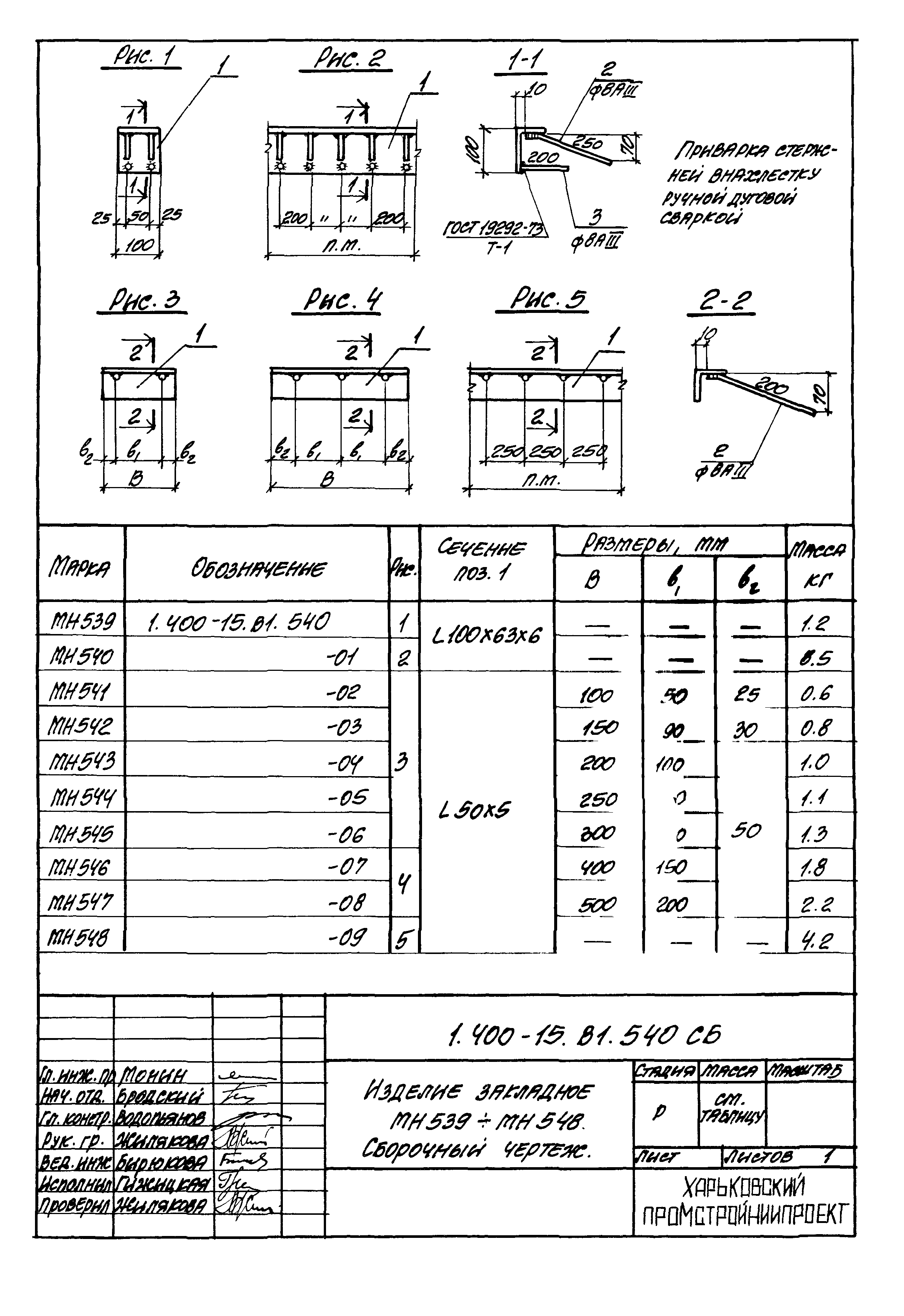

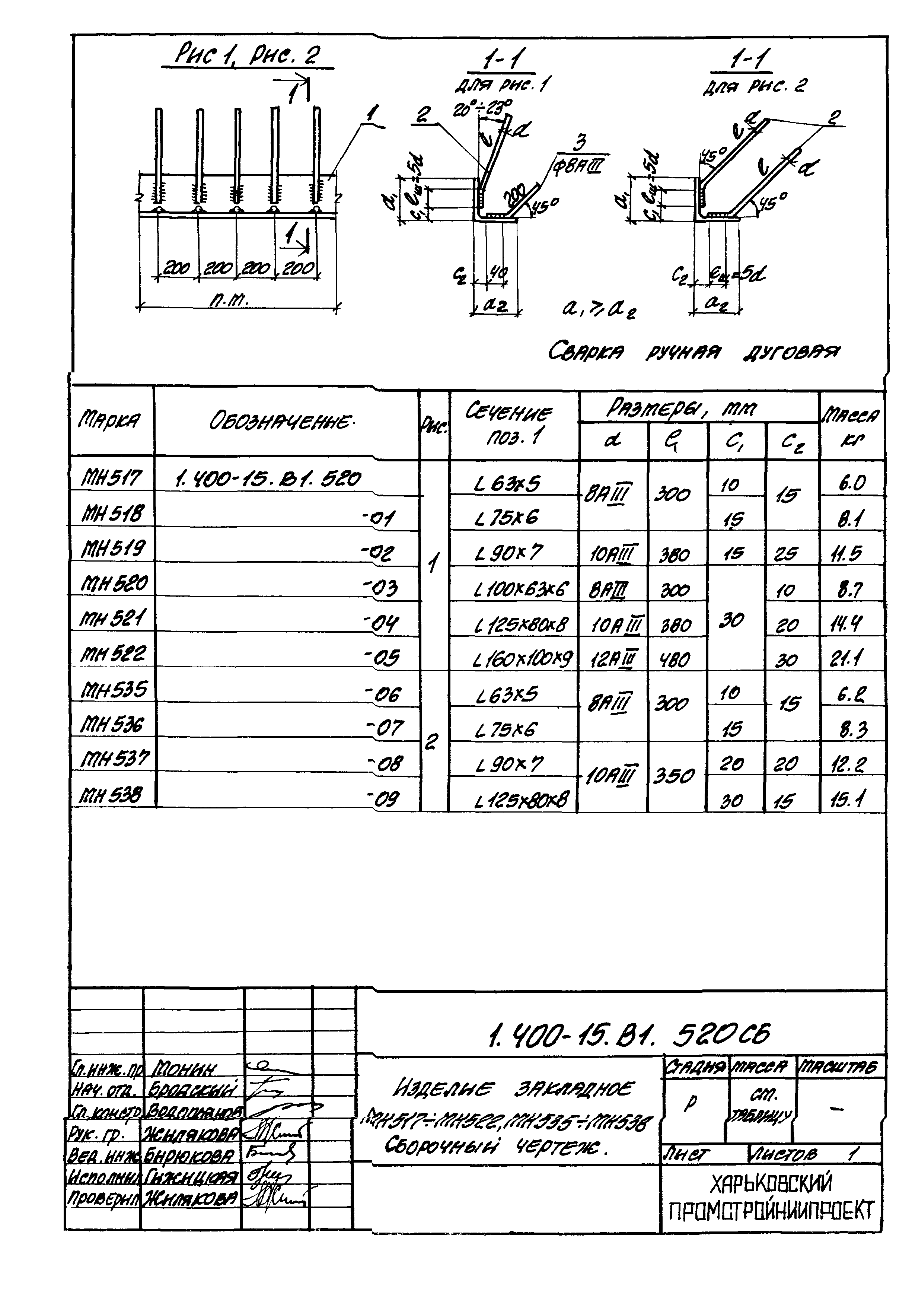

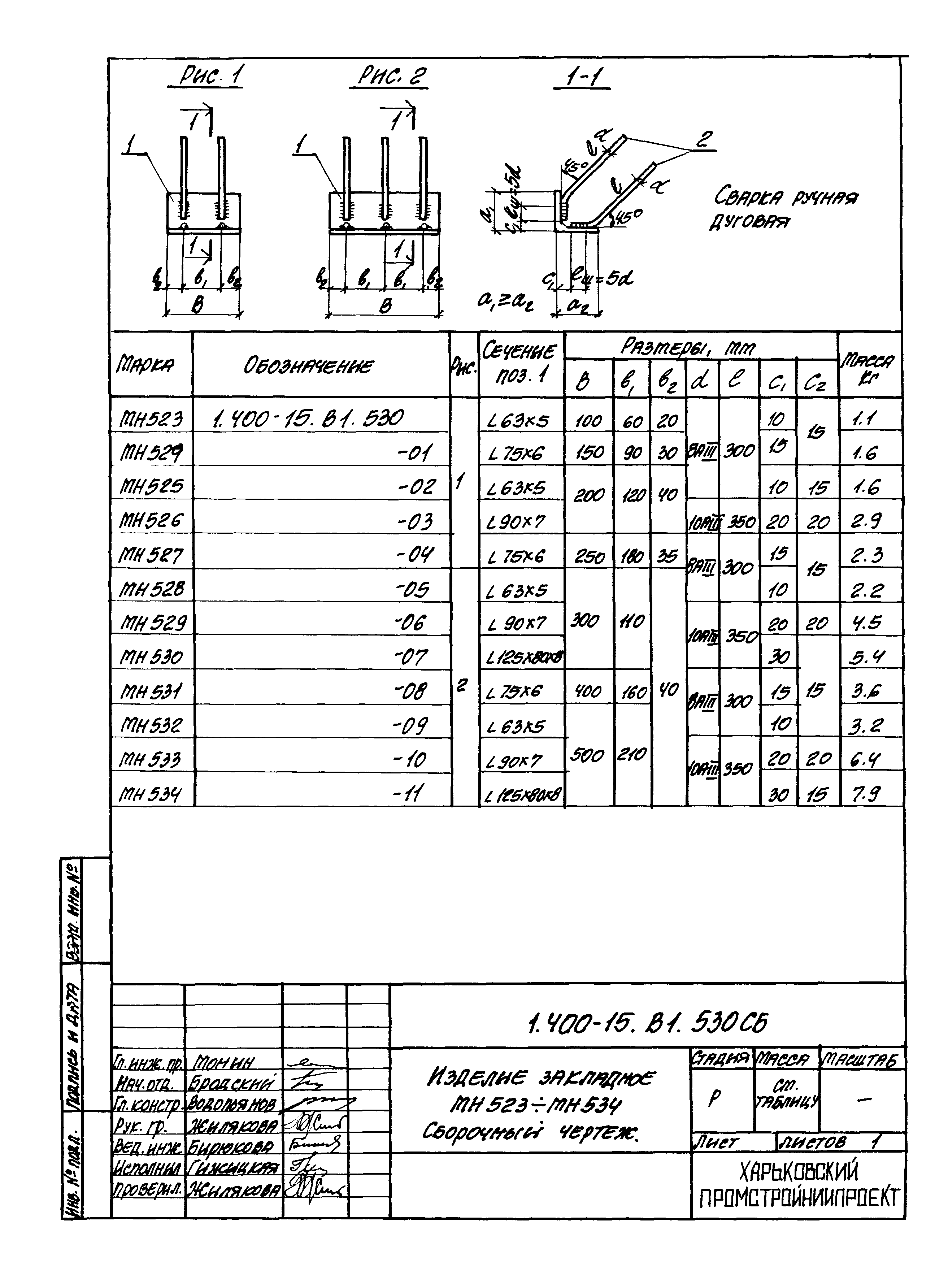

Чертежи закладных МН 501–571
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 501–571
Коротко: закладные детали МН 501–571 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 71 марка с исполнениями, масса одной детали 0,6–21,1 кг, ориентировочная цена от 90 до 1 640 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 501–571?
Уголки и швеллеры с приваренными анкерами. Защищают и армируют кромки и углы бетонных конструкций, служат опорой для настилов, перекрытий и направляющих. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 501–571?
Масса одной детали от 0,6 до 21,1 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 501–571?
Ориентировочная цена от 90 до 1 640 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 501–571?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
