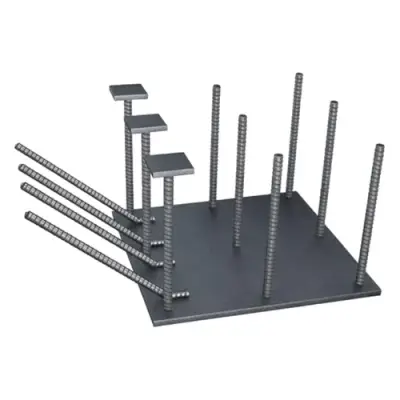

Закладные детали МН 301–325
Пластины с прямыми и наклонными анкерами из арматуры А-III. Наклонные стержни воспринимают сдвигающую нагрузку, поэтому эти закладные ставят в узлы, где усилие идёт вдоль поверхности бетона: опоры балок, консоли, крепление ригелей. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. Цифра после дефиса означает исполнение: оно задаёт длину прямых анкеров L. Наклонные анкеры приварены под углом, их диаметр и длина l указаны в таблице. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 301–305. Пластины 200 мм с наклонными анкерами
Пластина высотой 200 мм и шириной 150–300 мм, наклонные анкеры Ø10 или Ø16 А-III.
Посчитать и выставить счёт на МН 301–305 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 301-1 | 150×200 | 8 | Ø10, l = 480 | Ø10 | 120 | 3,8 | 793 |
| МН 301-2 | 150×200 | 8 | Ø10, l = 480 | Ø10 | 170 | 3,9 | 808 |
| МН 301-3 | 150×200 | 8 | Ø10, l = 480 | Ø10 | 220 | 4,1 | 837 |
| МН 302-1 | 200×200 | 8 | Ø10, l = 480 | Ø10 | 120 | 4,4 | 881 |
| МН 302-2 | 200×200 | 8 | Ø10, l = 480 | Ø10 | 170 | 4,5 | 896 |
| МН 302-3 | 200×200 | 8 | Ø10, l = 480 | Ø10 | 220 | 4,7 | 925 |
| МН 303-1 | 250×200 | 8 | Ø10, l = 480 | Ø10 | 120 | 5,0 | 969 |
| МН 303-2 | 250×200 | 8 | Ø10, l = 480 | Ø10 | 170 | 5,1 | 984 |
| МН 303-3 | 250×200 | 8 | Ø10, l = 480 | Ø10 | 220 | 5,3 | 1 013 |
| МН 304-1 | 300×200 | 8 | Ø10, l = 480 | Ø10 | 120 | 5,7 | 1 072 |
| МН 304-2 | 300×200 | 8 | Ø10, l = 480 | Ø10 | 170 | 5,8 | 1 087 |
| МН 304-3 | 300×200 | 8 | Ø10, l = 480 | Ø10 | 220 | 6,0 | 1 116 |
| МН 305-2 | 300×200 | 10 | Ø16, l = 620 | Ø14 | 170 | 8,2 | 1 438 |
| МН 305-3 | 300×200 | 10 | Ø16, l = 620 | Ø14 | 220 | 8,5 | 1 482 |
| МН 305-4 | 300×200 | 10 | Ø16, l = 620 | Ø14 | 270 | 8,7 | 1 512 |

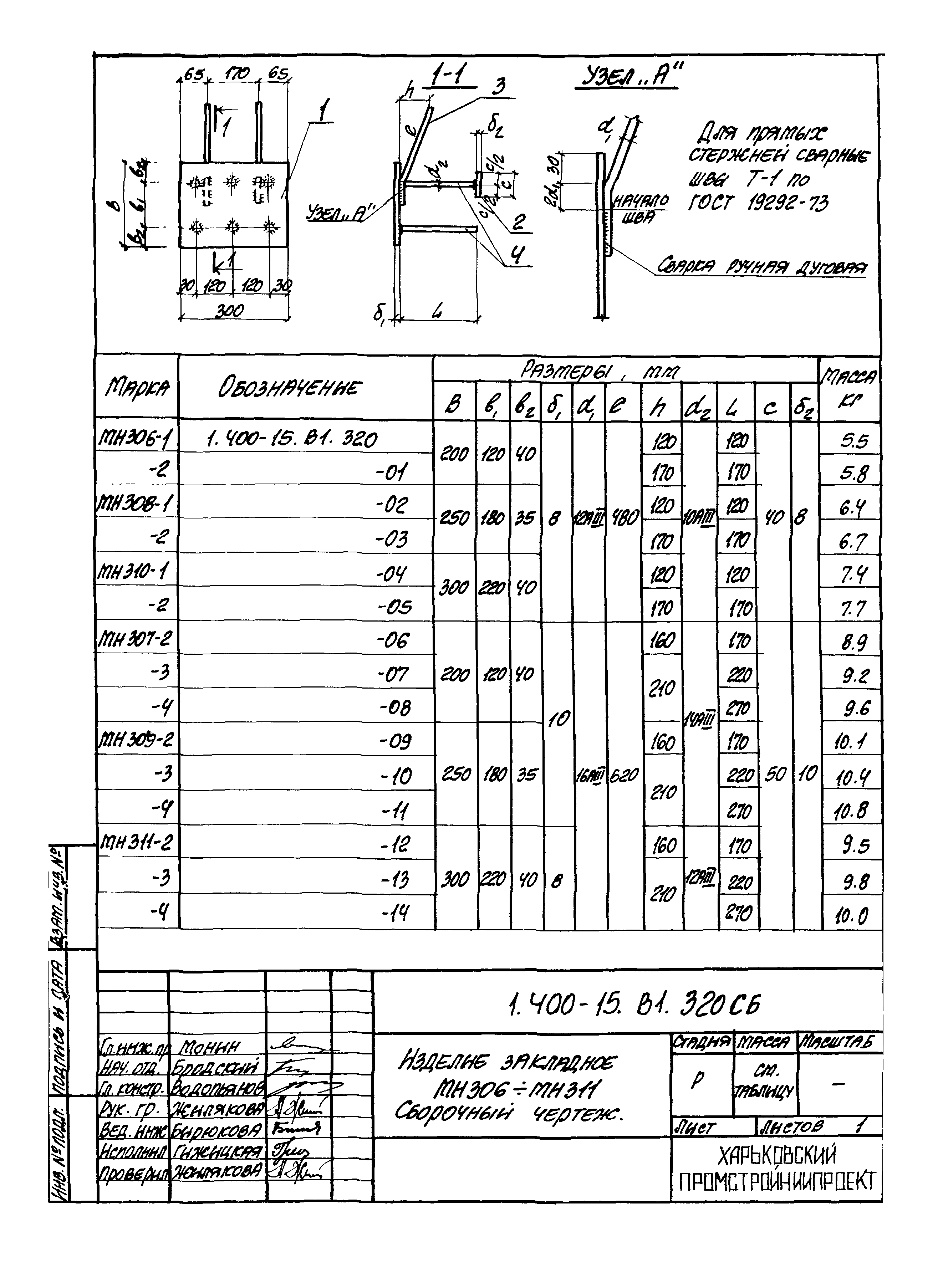

МН 306–311. Пластины 300 мм с наклонными анкерами
Пластина высотой 300 мм и шириной 200–300 мм, наклонные анкеры Ø10 или Ø16 А-III.
Посчитать и выставить счёт на МН 306–311 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 306-1 | 200×300 | 8 | Ø10, l = 480 | Ø10 | 120 | 5,5 | 1 043 |
| МН 306-2 | 200×300 | 8 | Ø10, l = 480 | Ø10 | 170 | 5,8 | 1 087 |
| МН 307-2 | 200×300 | 10 | Ø16, l = 620 | Ø14 | 170 | 8,9 | 1 541 |
| МН 307-3 | 200×300 | 10 | Ø16, l = 620 | Ø14 | 220 | 9,2 | 1 585 |
| МН 307-4 | 200×300 | 10 | Ø16, l = 620 | Ø14 | 270 | 9,6 | 1 644 |
| МН 308-1 | 250×300 | 8 | Ø10, l = 480 | Ø10 | 120 | 6,4 | 1 175 |
| МН 308-2 | 250×300 | 8 | Ø10, l = 480 | Ø10 | 170 | 6,7 | 1 219 |
| МН 309-2 | 250×300 | 10 | Ø16, l = 620 | Ø14 | 170 | 10,1 | 1 717 |
| МН 309-3 | 250×300 | 10 | Ø16, l = 620 | Ø14 | 220 | 10,4 | 1 761 |
| МН 309-4 | 250×300 | 10 | Ø16, l = 620 | Ø14 | 270 | 10,8 | 1 820 |
| МН 310-1 | 300×300 | 8 | Ø10, l = 480 | Ø10 | 120 | 7,4 | 1 321 |
| МН 310-2 | 300×300 | 8 | Ø10, l = 480 | Ø10 | 170 | 7,7 | 1 365 |
| МН 311-2 | 300×300 | 8 | Ø16, l = 620 | Ø12 | 170 | 9,5 | 1 629 |
| МН 311-3 | 300×300 | 8 | Ø16, l = 620 | Ø12 | 220 | 9,8 | 1 673 |
| МН 311-4 | 300×300 | 8 | Ø16, l = 620 | Ø12 | 270 | 10,0 | 1 702 |

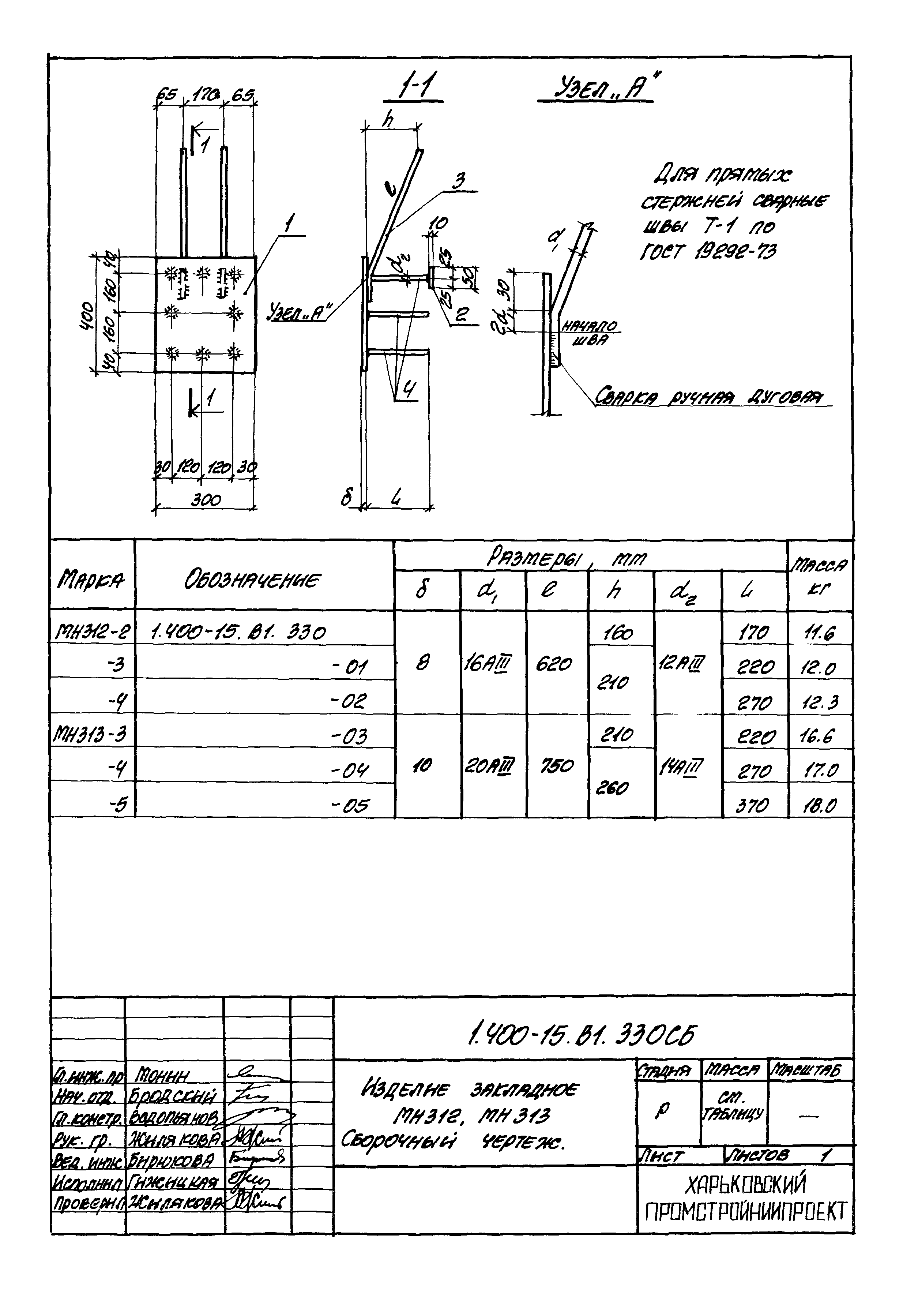

МН 312–313. Пластина 300×400 мм
Пластина 300×400 мм, наклонные анкеры Ø16 или Ø20 А-III для больших сдвигающих усилий.
Посчитать и выставить счёт на МН 312–313 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 312-2 | 300×400 | 8 | Ø16, l = 620 | Ø12 | 170 | 11,6 | 1 937 |
| МН 312-3 | 300×400 | 8 | Ø16, l = 620 | Ø12 | 220 | 12,0 | 1 996 |
| МН 312-4 | 300×400 | 8 | Ø16, l = 620 | Ø12 | 270 | 12,3 | 2 040 |
| МН 313-3 | 300×400 | 10 | Ø20, l = 750 | Ø14 | 220 | 16,6 | 2 670 |
| МН 313-4 | 300×400 | 10 | Ø20, l = 750 | Ø14 | 270 | 17,0 | 2 729 |
| МН 313-5 | 300×400 | 10 | Ø20, l = 750 | Ø14 | 370 | 18,0 | 2 875 |

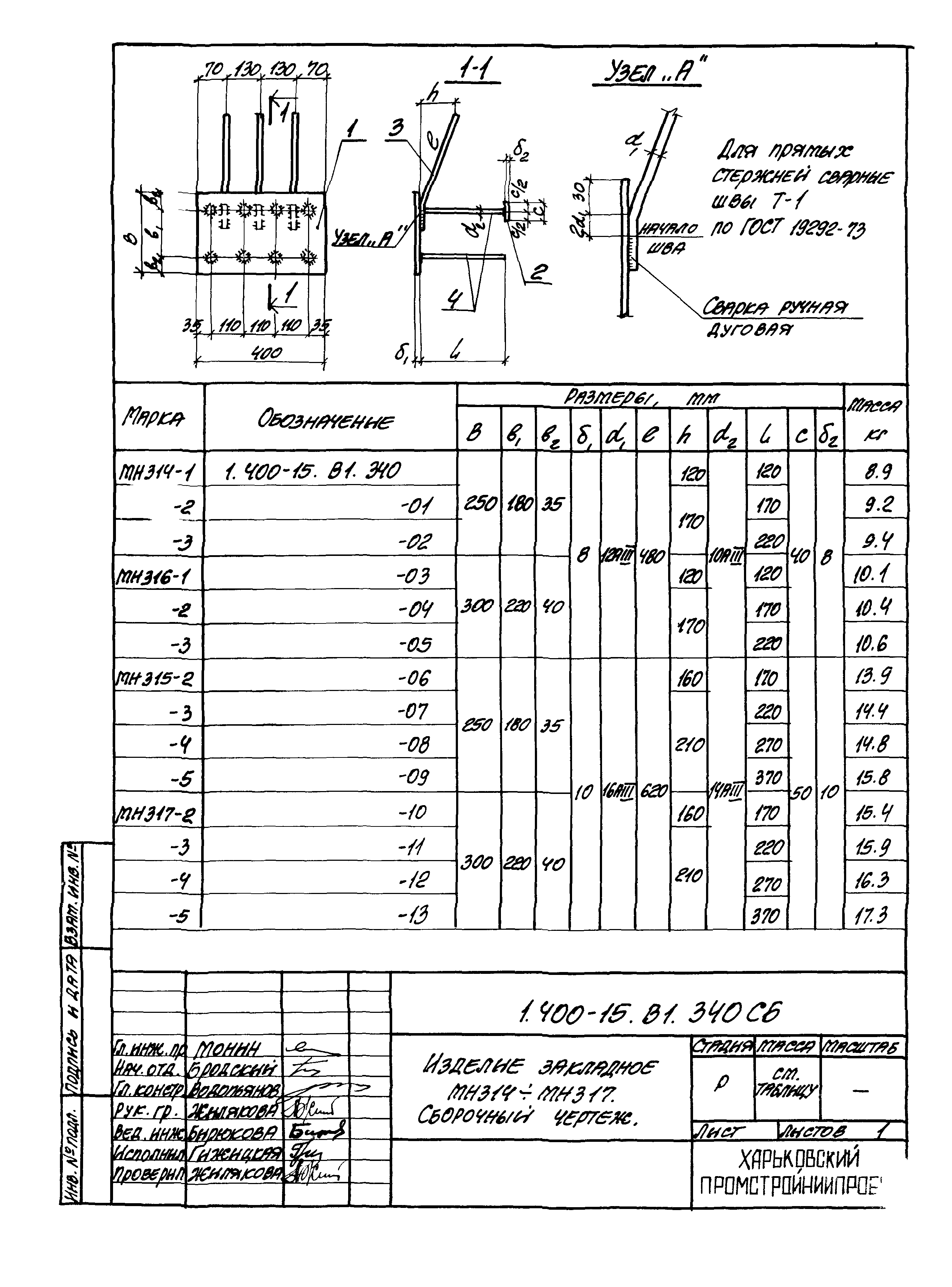

МН 314–317. Пластины 400 мм с наклонными анкерами
Пластина высотой 400 мм и шириной 250–300 мм, наклонные анкеры Ø10 или Ø16 А-III.
Посчитать и выставить счёт на МН 314–317 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 314-1 | 250×400 | 8 | Ø10, l = 480 | Ø10 | 120 | 8,9 | 1 541 |
| МН 314-2 | 250×400 | 8 | Ø10, l = 480 | Ø10 | 170 | 9,2 | 1 585 |
| МН 314-3 | 250×400 | 8 | Ø10, l = 480 | Ø10 | 220 | 9,4 | 1 614 |
| МН 315-2 | 250×400 | 10 | Ø16, l = 620 | Ø14 | 170 | 13,9 | 2 274 |
| МН 315-3 | 250×400 | 10 | Ø16, l = 620 | Ø14 | 220 | 14,4 | 2 347 |
| МН 315-4 | 250×400 | 10 | Ø16, l = 620 | Ø14 | 270 | 14,8 | 2 406 |
| МН 315-5 | 250×400 | 10 | Ø16, l = 620 | Ø14 | 370 | 15,8 | 2 553 |
| МН 316-1 | 300×400 | 8 | Ø10, l = 480 | Ø10 | 120 | 10,1 | 1 717 |
| МН 316-2 | 300×400 | 8 | Ø10, l = 480 | Ø10 | 170 | 10,4 | 1 761 |
| МН 316-3 | 300×400 | 8 | Ø10, l = 480 | Ø10 | 220 | 10,6 | 1 790 |
| МН 317-2 | 300×400 | 10 | Ø16, l = 620 | Ø14 | 170 | 15,4 | 2 494 |
| МН 317-3 | 300×400 | 10 | Ø16, l = 620 | Ø14 | 220 | 15,9 | 2 567 |
| МН 317-4 | 300×400 | 10 | Ø16, l = 620 | Ø14 | 270 | 16,3 | 2 626 |
| МН 317-5 | 300×400 | 10 | Ø16, l = 620 | Ø14 | 370 | 17,3 | 2 773 |

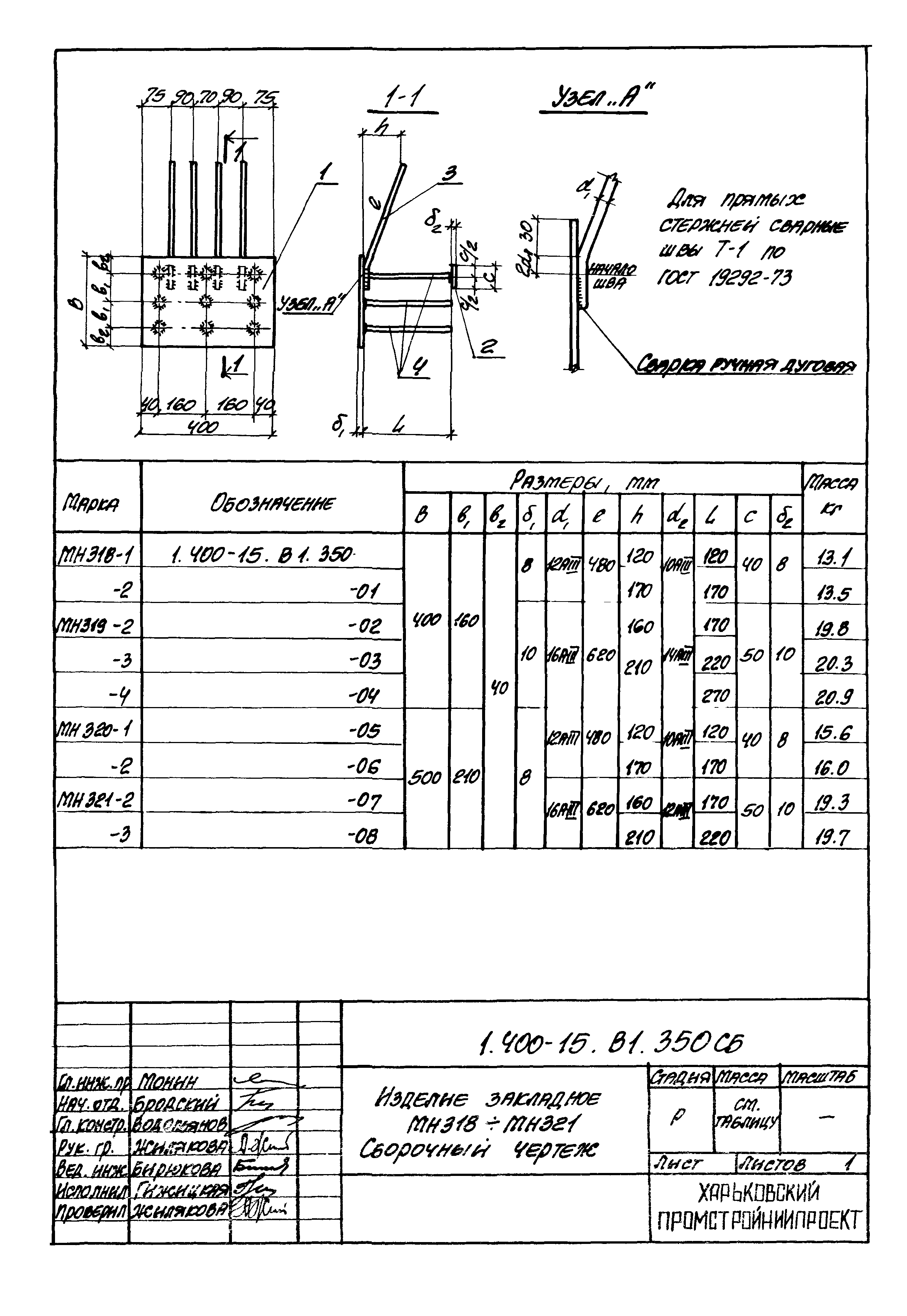

МН 318–321. Широкие пластины 400–500 мм
Пластины 400×400 и 500×400 мм, наклонные анкеры Ø12 или Ø16 А-III.
Посчитать и выставить счёт на МН 318–321 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 318-1 | 400×400 | 8 | Ø12, l = 480 | Ø10 | 120 | 13,1 | 2 157 |
| МН 318-2 | 400×400 | 8 | Ø12, l = 480 | Ø10 | 170 | 13,5 | 2 215 |
| МН 319-2 | 400×400 | 10 | Ø16, l = 620 | Ø14 | 170 | 19,8 | 3 139 |
| МН 319-3 | 400×400 | 10 | Ø16, l = 620 | Ø14 | 220 | 20,3 | 3 212 |
| МН 319-4 | 400×400 | 10 | Ø16, l = 620 | Ø14 | 270 | 20,9 | 3 300 |
| МН 320-1 | 500×400 | 8 | Ø12, l = 480 | Ø10 | 120 | 15,6 | 2 523 |
| МН 320-2 | 500×400 | 8 | Ø12, l = 480 | Ø10 | 170 | 16,0 | 2 582 |
| МН 321-2 | 500×400 | 8 | Ø16, l = 620 | Ø12 | 170 | 19,3 | 3 066 |
| МН 321-3 | 500×400 | 8 | Ø16, l = 620 | Ø12 | 220 | 19,7 | 3 124 |

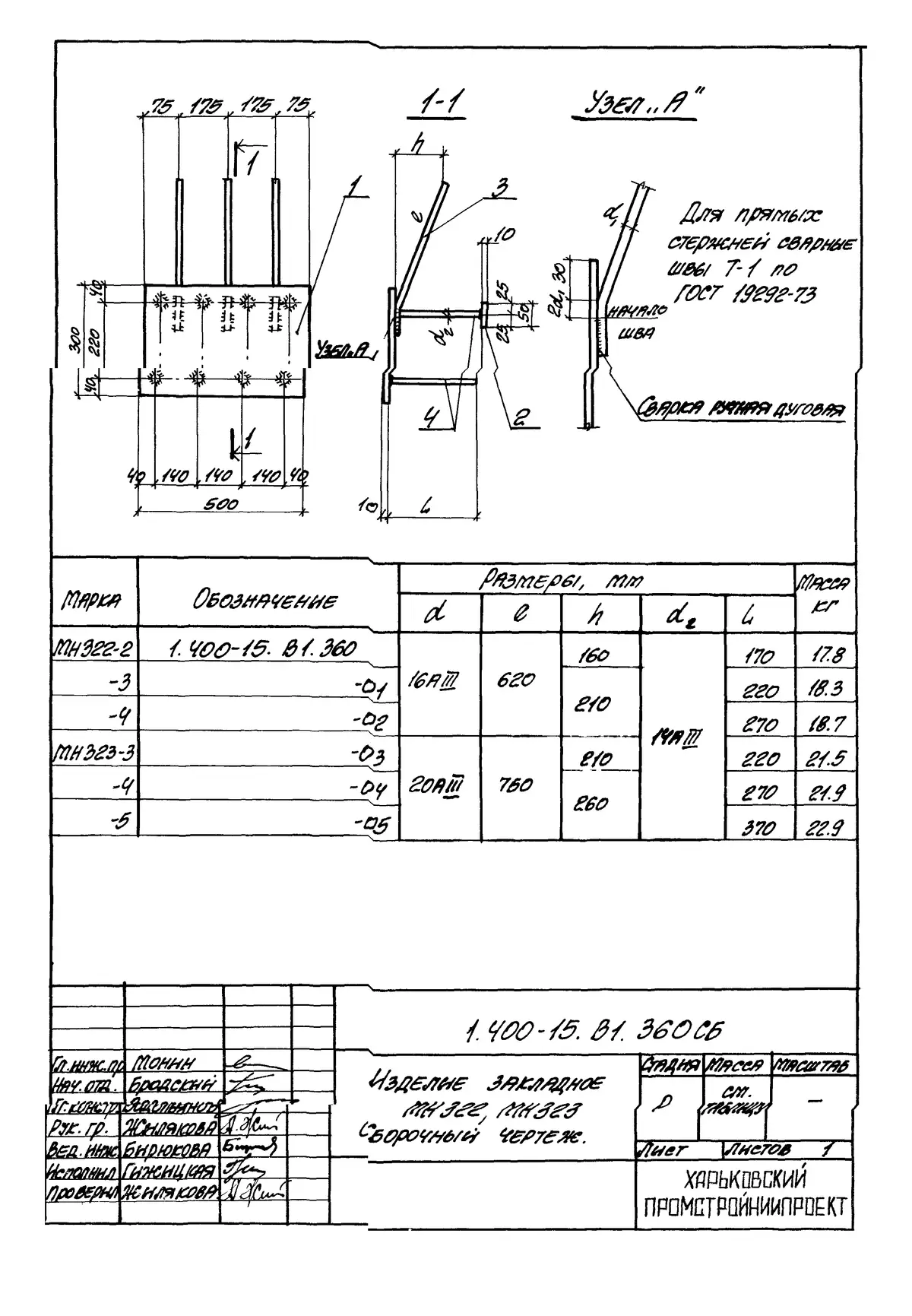

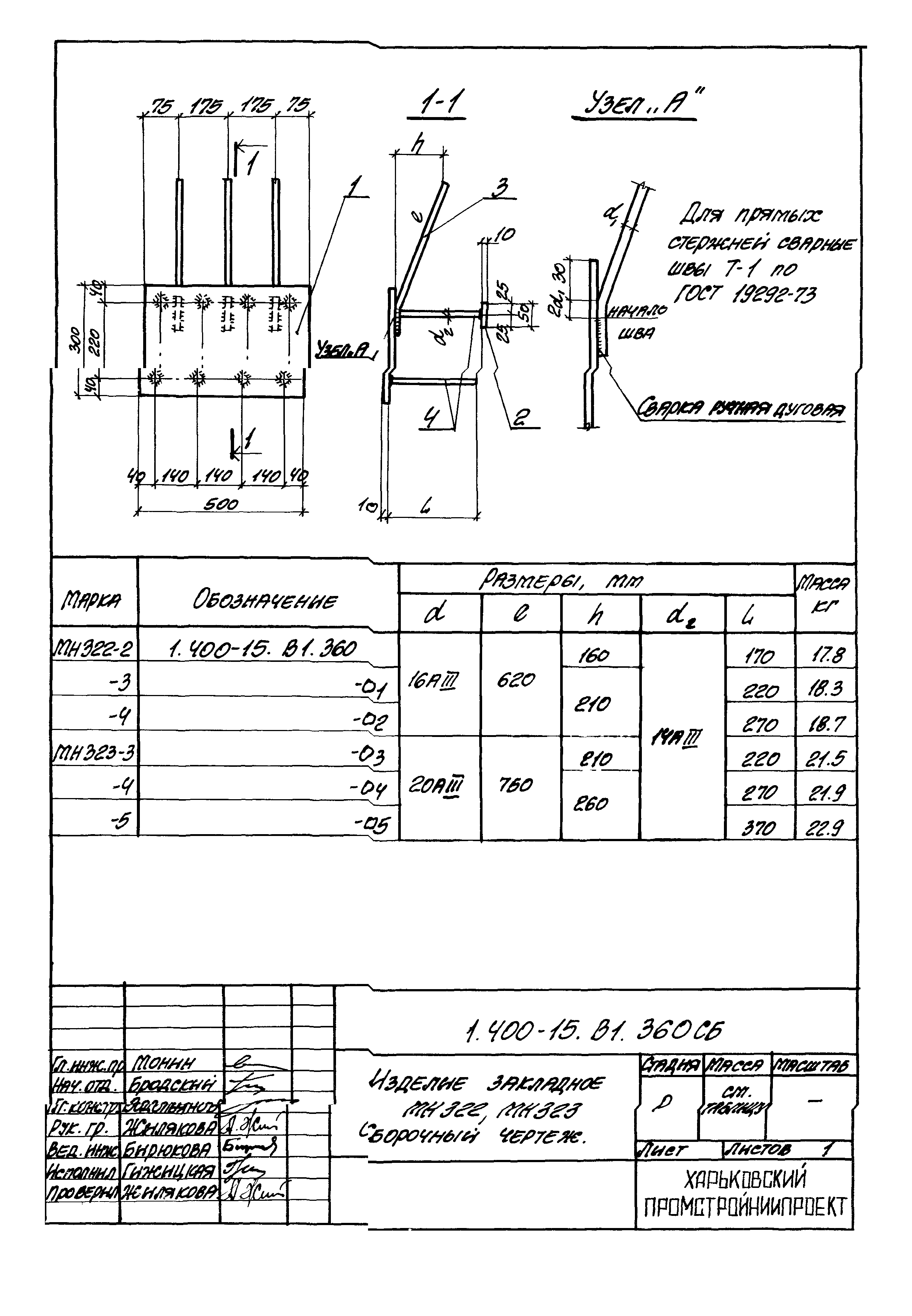

МН 322–323. Пластина 500×300 мм
Пластина 500×300 мм толщиной 10 мм, наклонные анкеры Ø16 или Ø20 А-III.
Посчитать и выставить счёт на МН 322–323 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 322-2 | 500×300 | 10 | Ø16, l = 620 | Ø14 | 170 | 17,8 | 2 846 |
| МН 322-3 | 500×300 | 10 | Ø16, l = 620 | Ø14 | 220 | 18,3 | 2 919 |
| МН 322-4 | 500×300 | 10 | Ø16, l = 620 | Ø14 | 270 | 18,7 | 2 978 |
| МН 323-3 | 500×300 | 10 | Ø20, l = 750 | Ø14 | 220 | 21,5 | 3 388 |
| МН 323-4 | 500×300 | 10 | Ø20, l = 750 | Ø14 | 270 | 21,9 | 3 447 |
| МН 323-5 | 500×300 | 10 | Ø20, l = 750 | Ø14 | 370 | 22,9 | 3 594 |

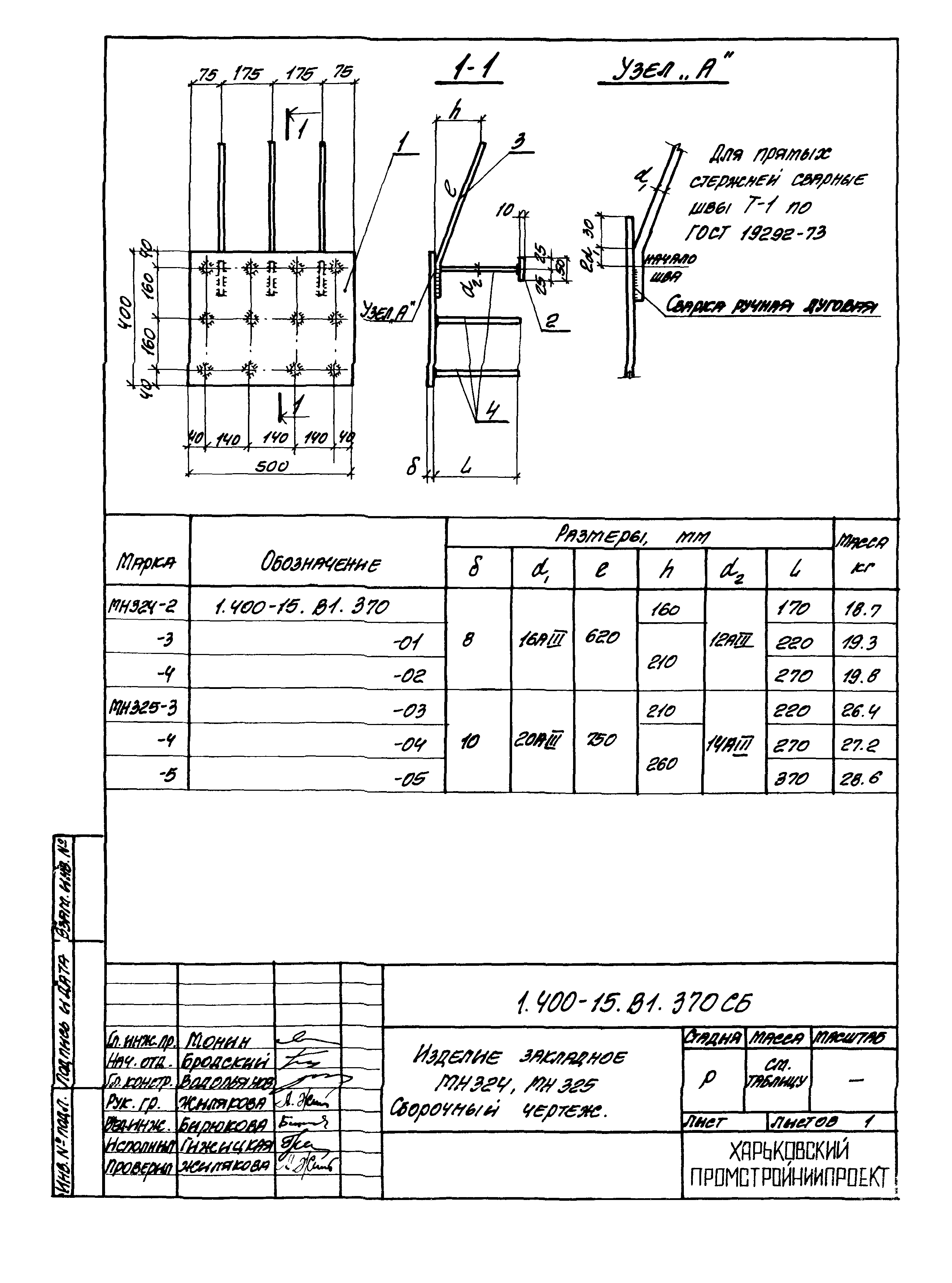

МН 324–325. Пластина 500×400 мм
Самые крупные в группе: пластина 500×400 мм, наклонные анкеры Ø16 или Ø20 А-III.
Посчитать и выставить счёт на МН 324–325 →| Марка | Пластина, мм | Толщина, мм | Наклонные анкеры | Прямые анкеры | Длина прямых, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 324-2 | 500×400 | 8 | Ø16, l = 620 | Ø12 | 170 | 18,7 | 2 978 |
| МН 324-3 | 500×400 | 8 | Ø16, l = 620 | Ø12 | 220 | 19,3 | 3 066 |
| МН 324-4 | 500×400 | 8 | Ø16, l = 620 | Ø12 | 270 | 19,8 | 3 139 |
| МН 325-3 | 500×400 | 10 | Ø20, l = 750 | Ø14 | 220 | 26,4 | 4 107 |
| МН 325-4 | 500×400 | 10 | Ø20, l = 750 | Ø14 | 270 | 27,2 | 4 224 |
| МН 325-5 | 500×400 | 10 | Ø20, l = 750 | Ø14 | 370 | 28,6 | 4 429 |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.

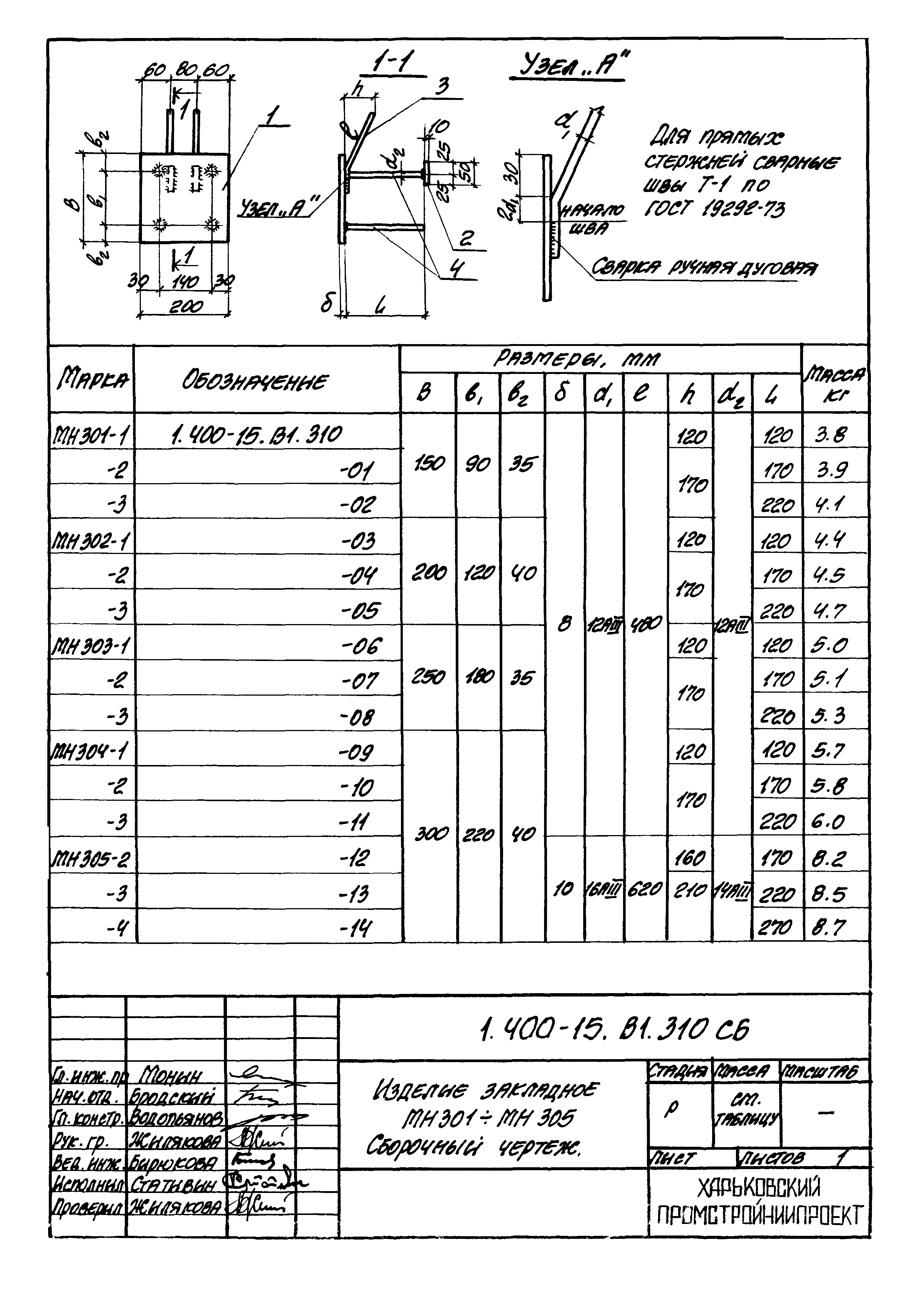

Серия 1.400-15 выпуск 1 · сборочные чертежи
Чертежи закладных МН 301–325
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 301–325
Коротко: закладные детали МН 301–325 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 71 марка с исполнениями, масса одной детали 3,8–28,6 кг, ориентировочная цена от 570 до 4 290 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 301–325?
Пластины с прямыми анкерами, наклонными стержнями и упорами. Работают на сдвиг: применяются в узлах, где нагрузка идёт вдоль поверхности бетона. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 301–325?
Масса одной детали от 3,8 до 28,6 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 301–325?
Ориентировочная цена от 570 до 4 290 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 301–325?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
Пришлите ведомость закладных
Укажите марки с исполнением, количество и покрытие. Калькулятор на этой странице считает стоимость и срок сразу и выставляет счёт. Нестандарт и покрытие по проекту посчитаем по почте в течение рабочего дня.
