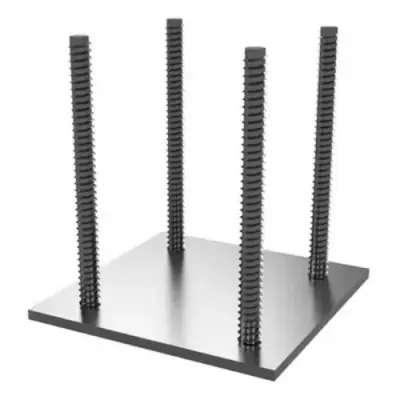

Закладные детали МН 101–164
Пластины с прямыми анкерами из арматуры А-III: от малых 100×60 мм до 400×600 мм. Все марки и исполнения по типовым чертежам серии, с массой и ценой за штуку. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. Цифра после дефиса в марке означает исполнение. Исполнения -1, -2, -3 отличаются длиной анкеров; -4, -5, -6 имеют на концах анкеров упорные пластинки для лучшей анкеровки в бетоне. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.

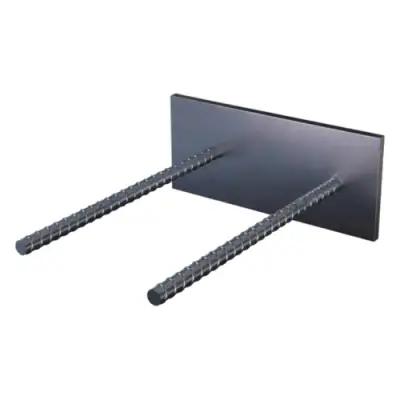

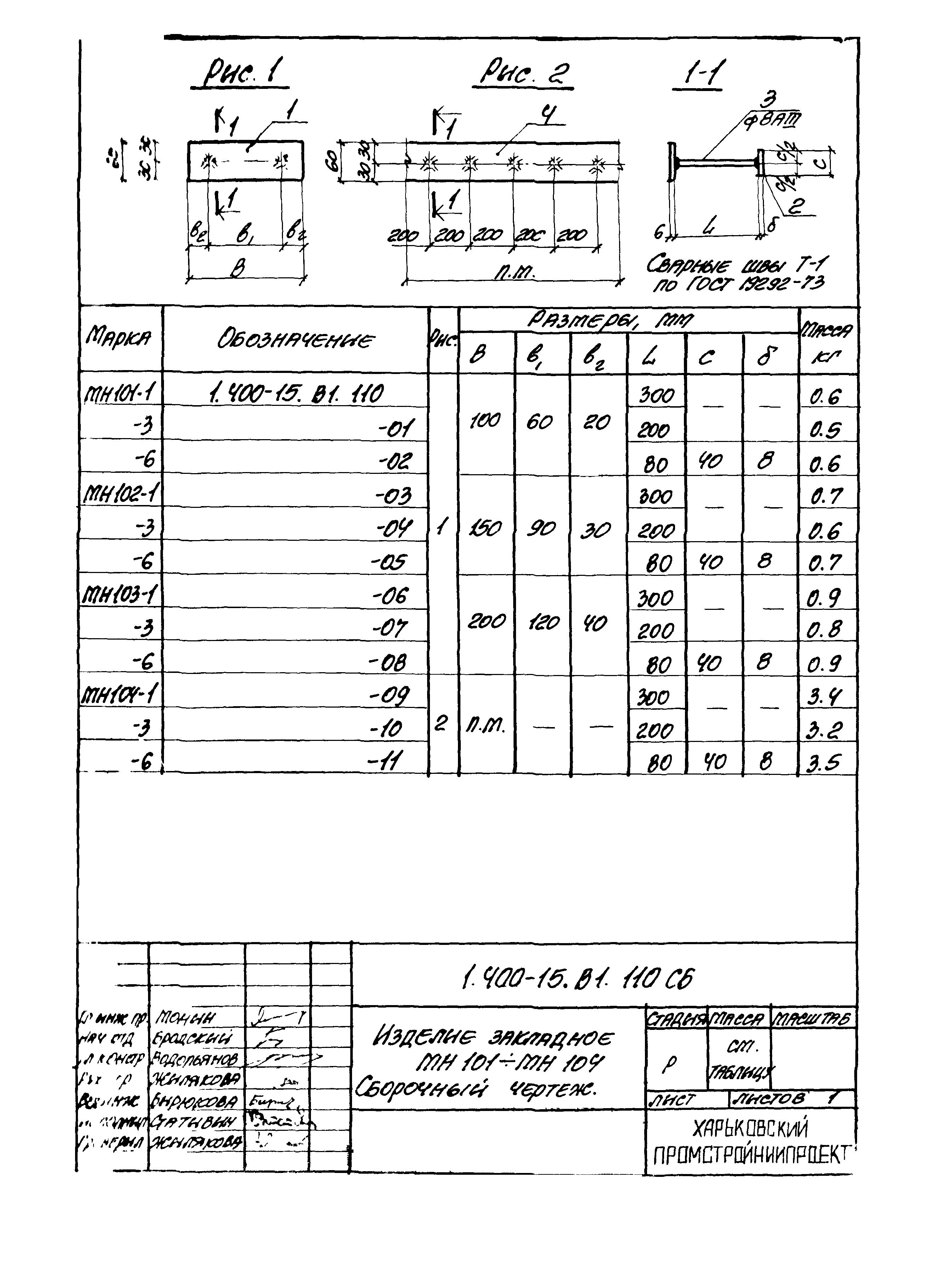

МН 101–104. Узкие пластины с двумя анкерами
Пластина шириной 60 мм с двумя анкерами Ø8 А-III. МН 104 изготавливается полосой нужной длины с парами анкеров через 200 мм. Для лёгких креплений: кронштейны, подвесы, трубопроводы малых диаметров.
Посчитать и выставить счёт на МН 101–104 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 101-1 | 100×60 | 6 | 2×Ø8 | 300 | 0,6 | 168 | |
| МН 101-3 | 100×60 | 6 | 2×Ø8 | 200 | 0,5 | 160 | |
| МН 101-6 | 100×60 | 6 | 2×Ø8 | 80 | 40×8 | 0,6 | 215 |
| МН 102-1 | 150×60 | 6 | 2×Ø8 | 300 | 0,7 | 186 | |
| МН 102-3 | 150×60 | 6 | 2×Ø8 | 200 | 0,6 | 177 | |
| МН 102-6 | 150×60 | 6 | 2×Ø8 | 80 | 40×8 | 0,7 | 233 |
| МН 103-1 | 200×60 | 6 | 2×Ø8 | 300 | 0,9 | 207 | |
| МН 103-3 | 200×60 | 6 | 2×Ø8 | 200 | 0,8 | 198 | |
| МН 103-6 | 200×60 | 6 | 2×Ø8 | 80 | 40×8 | 0,9 | 254 |
| МН 104-1 | 60 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 3,4 за 1 м | 856 за 1 м | |
| МН 104-3 | 60 × длина по месту | 6 | Ø8, 2 на 200 мм | 200 | 3,2 за 1 м | 820 за 1 м | |
| МН 104-6 | 60 × длина по месту | 6 | Ø8, 2 на 200 мм | 80 | 40×8 | 3,5 за 1 м | 1 093 за 1 м |

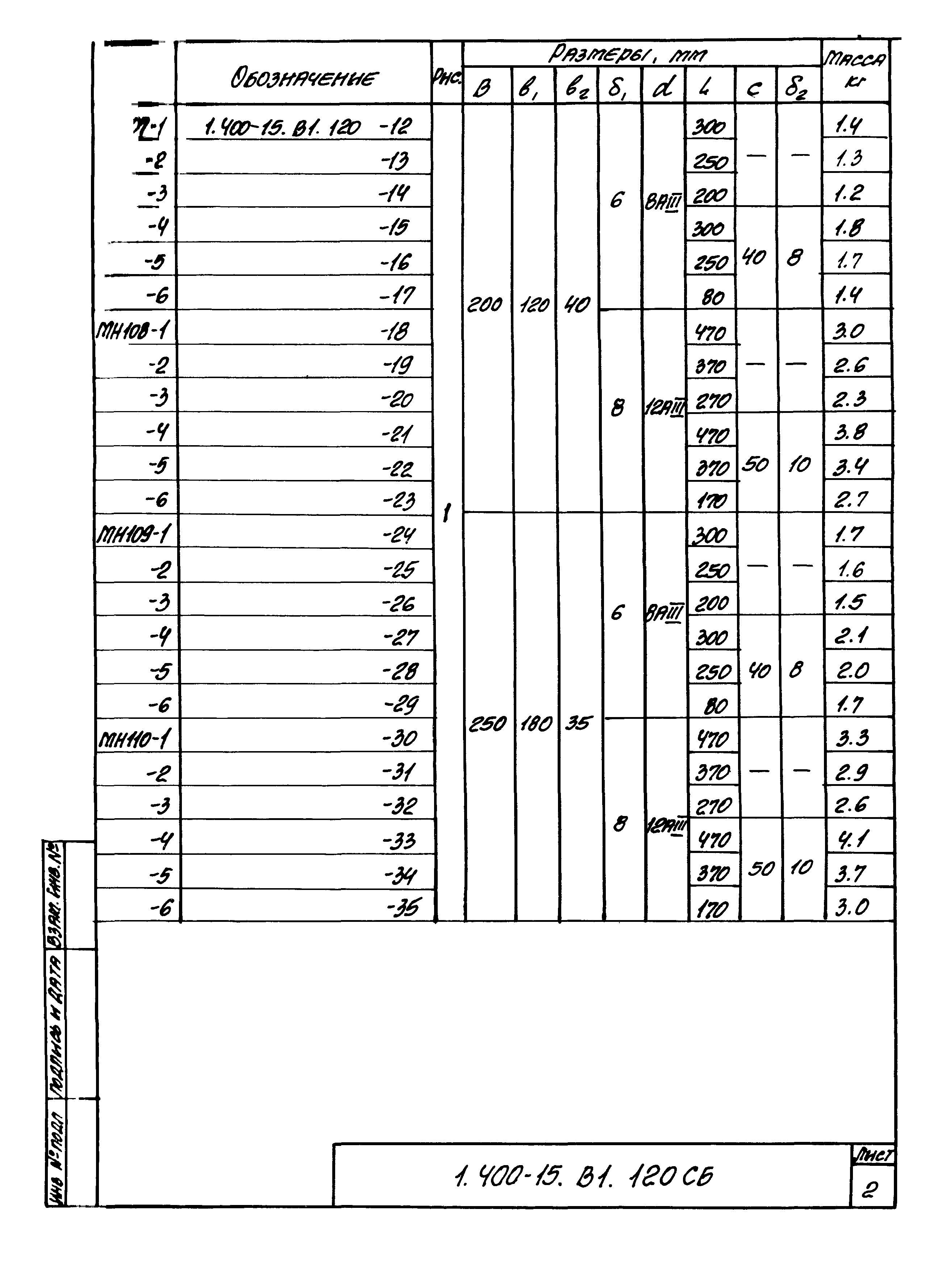

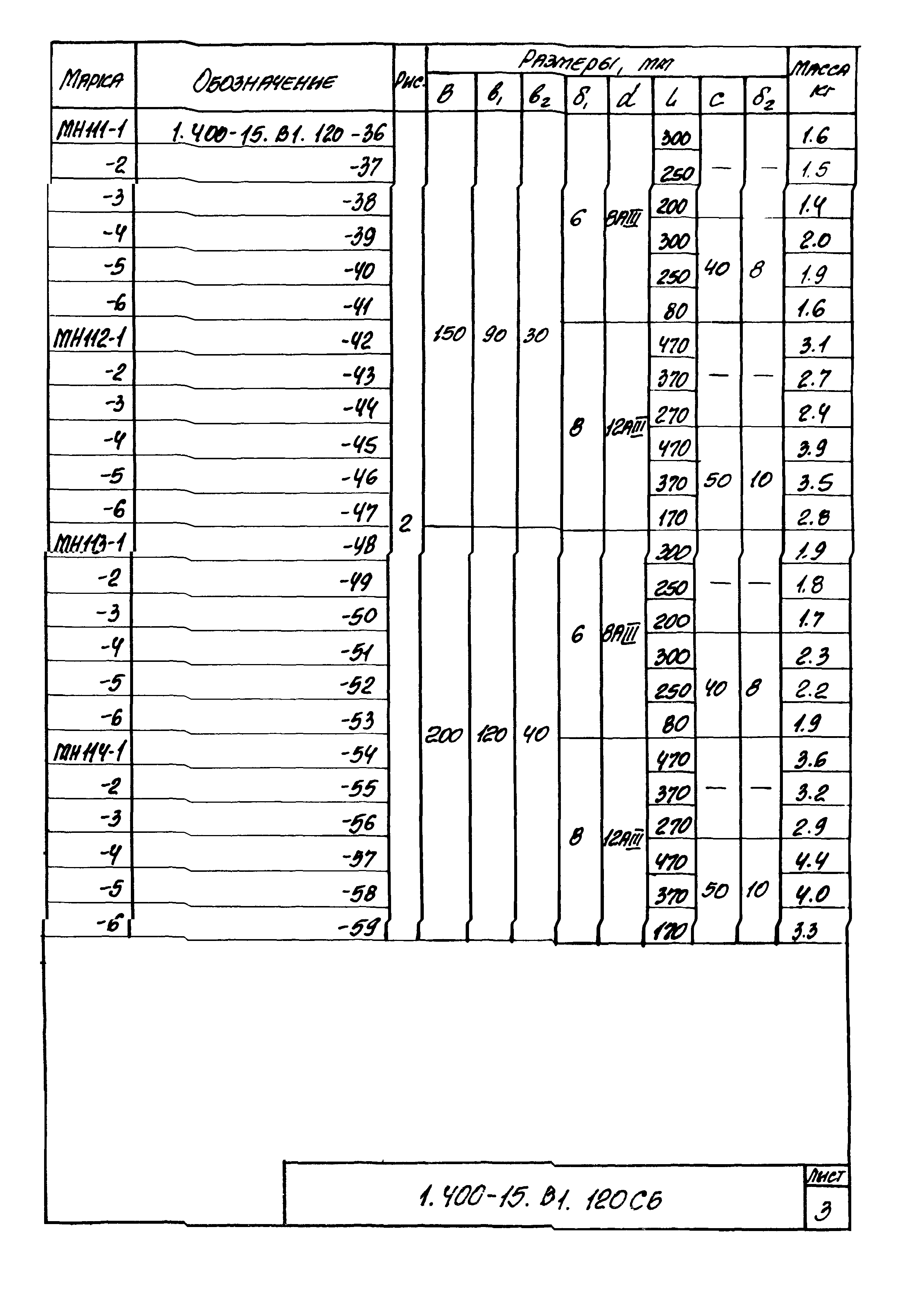

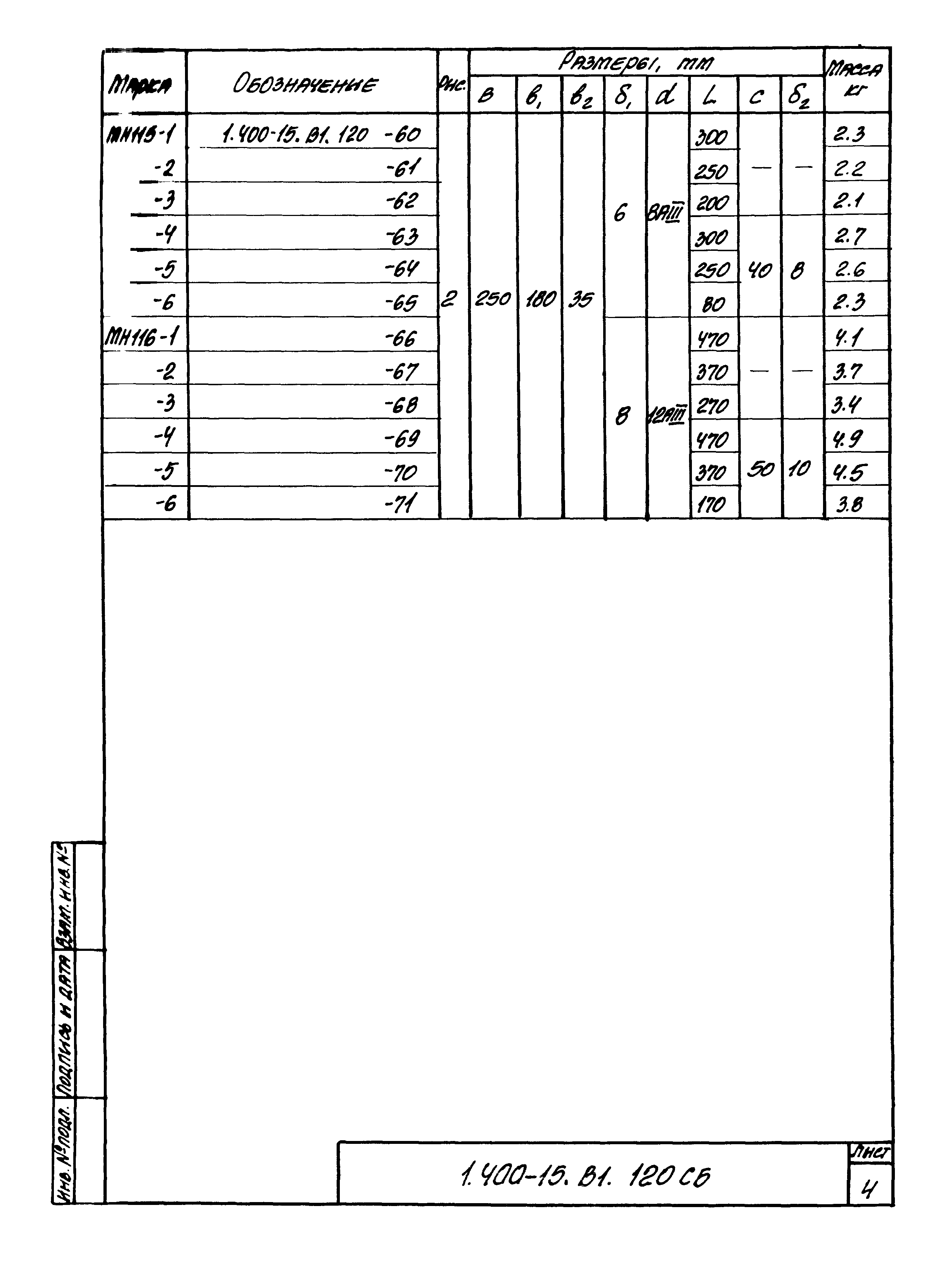

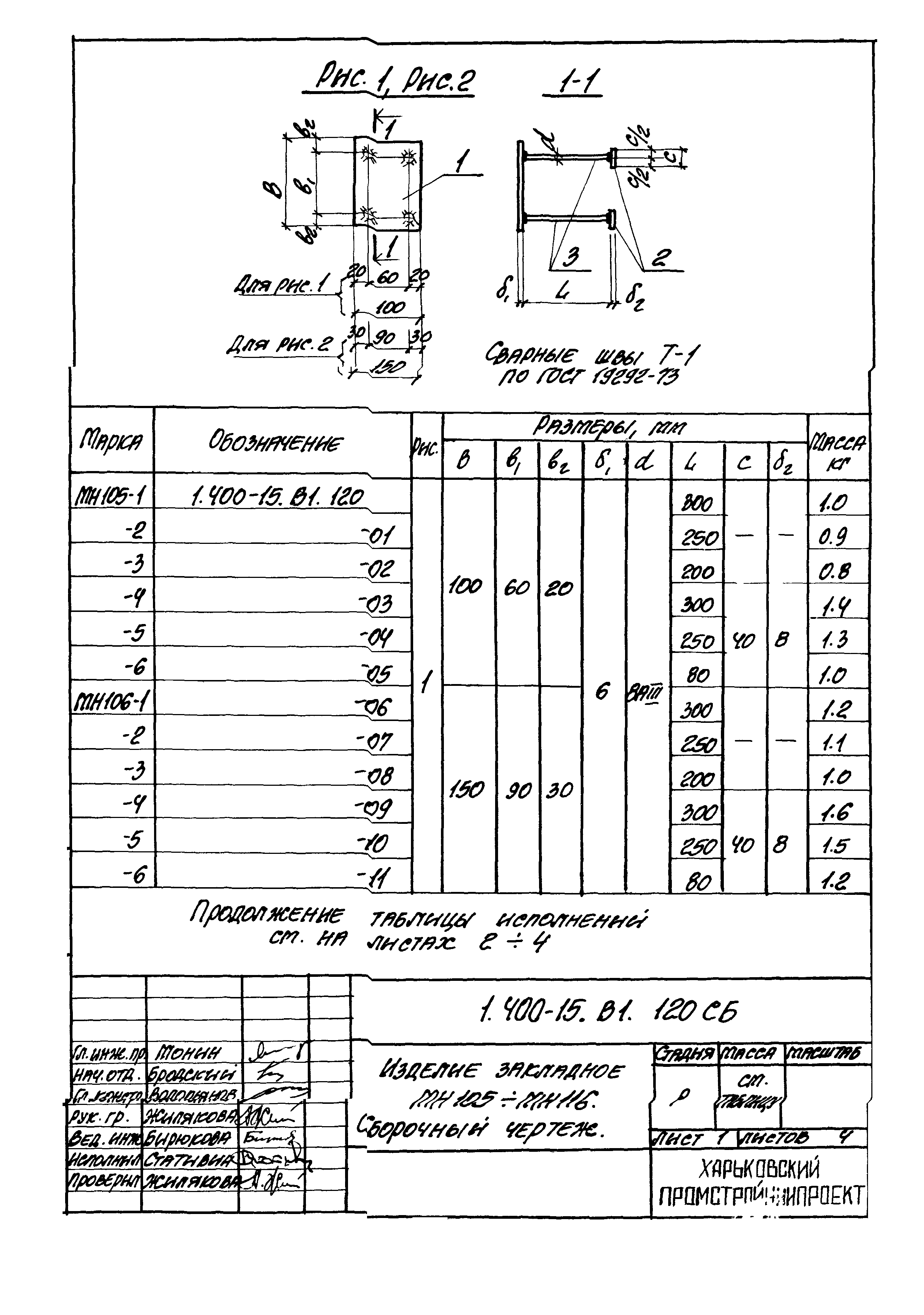

МН 105–116. Пластины с четырьмя анкерами
Пластина 100 или 150 мм по высоте и 100–250 мм по ширине, четыре анкера Ø8 или Ø12 А-III. Самые ходовые марки для крепления консолей, опор оборудования и лёгких металлоконструкций.
Посчитать и выставить счёт на МН 105–116 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 105-1 | 100×100 | 6 | 4×Ø8 | 300 | 1,0 | 282 | |
| МН 105-2 | 100×100 | 6 | 4×Ø8 | 250 | 0,9 | 274 | |
| МН 105-3 | 100×100 | 6 | 4×Ø8 | 200 | 0,8 | 265 | |
| МН 105-4 | 100×100 | 6 | 4×Ø8 | 300 | 40×8 | 1,4 | 414 |
| МН 105-5 | 100×100 | 6 | 4×Ø8 | 250 | 40×8 | 1,3 | 405 |
| МН 105-6 | 100×100 | 6 | 4×Ø8 | 80 | 40×8 | 1,0 | 376 |
| МН 106-1 | 150×100 | 6 | 4×Ø8 | 300 | 1,2 | 311 | |
| МН 106-2 | 150×100 | 6 | 4×Ø8 | 250 | 1,1 | 302 | |
| МН 106-3 | 150×100 | 6 | 4×Ø8 | 200 | 1,0 | 293 | |
| МН 106-4 | 150×100 | 6 | 4×Ø8 | 300 | 40×8 | 1,6 | 443 |
| МН 106-5 | 150×100 | 6 | 4×Ø8 | 250 | 40×8 | 1,5 | 434 |
| МН 106-6 | 150×100 | 6 | 4×Ø8 | 80 | 40×8 | 1,2 | 405 |
| МН 107-1 | 200×100 | 6 | 4×Ø8 | 300 | 1,4 | 340 | |
| МН 107-2 | 200×100 | 6 | 4×Ø8 | 250 | 1,3 | 331 | |
| МН 107-3 | 200×100 | 6 | 4×Ø8 | 200 | 1,2 | 322 | |
| МН 107-4 | 200×100 | 6 | 4×Ø8 | 300 | 40×8 | 1,8 | 472 |
| МН 107-5 | 200×100 | 6 | 4×Ø8 | 250 | 40×8 | 1,7 | 463 |
| МН 107-6 | 200×100 | 6 | 4×Ø8 | 80 | 40×8 | 1,4 | 433 |
| МН 108-1 | 200×100 | 8 | 4×Ø12 | 470 | 3,0 | 558 | |
| МН 108-2 | 200×100 | 8 | 4×Ø12 | 370 | 2,6 | 519 | |
| МН 108-3 | 200×100 | 8 | 4×Ø12 | 270 | 2,3 | 483 | |
| МН 108-4 | 200×100 | 8 | 4×Ø12 | 470 | 50×10 | 3,8 | 785 |
| МН 108-5 | 200×100 | 8 | 4×Ø12 | 370 | 50×10 | 3,4 | 746 |
| МН 108-6 | 200×100 | 8 | 4×Ø12 | 170 | 50×10 | 2,7 | 670 |
| МН 109-1 | 250×100 | 6 | 4×Ø8 | 300 | 1,7 | 371 | |
| МН 109-2 | 250×100 | 6 | 4×Ø8 | 250 | 1,6 | 362 | |
| МН 109-3 | 250×100 | 6 | 4×Ø8 | 200 | 1,5 | 353 | |
| МН 109-4 | 250×100 | 6 | 4×Ø8 | 300 | 40×8 | 2,1 | 503 |
| МН 109-5 | 250×100 | 6 | 4×Ø8 | 250 | 40×8 | 2,0 | 494 |
| МН 109-6 | 250×100 | 6 | 4×Ø8 | 80 | 40×8 | 1,7 | 465 |
| МН 110-1 | 250×100 | 8 | 4×Ø12 | 470 | 3,3 | 596 | |
| МН 110-2 | 250×100 | 8 | 4×Ø12 | 370 | 2,9 | 556 | |
| МН 110-3 | 250×100 | 8 | 4×Ø12 | 270 | 2,6 | 520 | |
| МН 110-4 | 250×100 | 8 | 4×Ø12 | 470 | 50×10 | 4,1 | 822 |
| МН 110-5 | 250×100 | 8 | 4×Ø12 | 370 | 50×10 | 3,7 | 783 |
| МН 110-6 | 250×100 | 8 | 4×Ø12 | 170 | 50×10 | 3,0 | 708 |
| МН 111-1 | 150×150 | 6 | 4×Ø8 | 300 | 1,6 | 355 | |
| МН 111-2 | 150×150 | 6 | 4×Ø8 | 250 | 1,5 | 346 | |
| МН 111-3 | 150×150 | 6 | 4×Ø8 | 200 | 1,4 | 338 | |
| МН 111-4 | 150×150 | 6 | 4×Ø8 | 300 | 40×8 | 2,0 | 487 |
| МН 111-5 | 150×150 | 6 | 4×Ø8 | 250 | 40×8 | 1,9 | 478 |
| МН 111-6 | 150×150 | 6 | 4×Ø8 | 80 | 40×8 | 1,6 | 449 |
| МН 112-1 | 150×150 | 8 | 4×Ø12 | 470 | 3,1 | 573 | |
| МН 112-2 | 150×150 | 8 | 4×Ø12 | 370 | 2,7 | 534 | |
| МН 112-3 | 150×150 | 8 | 4×Ø12 | 270 | 2,4 | 498 | |
| МН 112-4 | 150×150 | 8 | 4×Ø12 | 470 | 50×10 | 3,9 | 800 |
| МН 112-5 | 150×150 | 8 | 4×Ø12 | 370 | 50×10 | 3,5 | 761 |
| МН 112-6 | 150×150 | 8 | 4×Ø12 | 170 | 50×10 | 2,8 | 685 |
| МН 113-1 | 200×150 | 6 | 4×Ø8 | 300 | 1,9 | 397 | |
| МН 113-2 | 200×150 | 6 | 4×Ø8 | 250 | 1,8 | 388 | |
| МН 113-3 | 200×150 | 6 | 4×Ø8 | 200 | 1,7 | 379 | |
| МН 113-4 | 200×150 | 6 | 4×Ø8 | 300 | 40×8 | 2,3 | 529 |
| МН 113-5 | 200×150 | 6 | 4×Ø8 | 250 | 40×8 | 2,2 | 520 |
| МН 113-6 | 200×150 | 6 | 4×Ø8 | 80 | 40×8 | 1,9 | 490 |
| МН 114-1 | 200×150 | 8 | 4×Ø12 | 470 | 3,6 | 628 | |
| МН 114-2 | 200×150 | 8 | 4×Ø12 | 370 | 3,2 | 589 | |
| МН 114-3 | 200×150 | 8 | 4×Ø12 | 270 | 2,9 | 553 | |
| МН 114-4 | 200×150 | 8 | 4×Ø12 | 470 | 50×10 | 4,4 | 855 |
| МН 114-5 | 200×150 | 8 | 4×Ø12 | 370 | 50×10 | 4,0 | 816 |
| МН 114-6 | 200×150 | 8 | 4×Ø12 | 170 | 50×10 | 3,3 | 740 |
| МН 115-1 | 250×150 | 6 | 4×Ø8 | 300 | 2,3 | 441 | |
| МН 115-2 | 250×150 | 6 | 4×Ø8 | 250 | 2,2 | 432 | |
| МН 115-3 | 250×150 | 6 | 4×Ø8 | 200 | 2,1 | 423 | |
| МН 115-4 | 250×150 | 6 | 4×Ø8 | 300 | 40×8 | 2,7 | 573 |
| МН 115-5 | 250×150 | 6 | 4×Ø8 | 250 | 40×8 | 2,6 | 564 |
| МН 115-6 | 250×150 | 6 | 4×Ø8 | 80 | 40×8 | 2,3 | 535 |
| МН 116-1 | 250×150 | 8 | 4×Ø12 | 470 | 4,1 | 683 | |
| МН 116-2 | 250×150 | 8 | 4×Ø12 | 370 | 3,7 | 644 | |
| МН 116-3 | 250×150 | 8 | 4×Ø12 | 270 | 3,4 | 608 | |
| МН 116-4 | 250×150 | 8 | 4×Ø12 | 470 | 50×10 | 4,9 | 910 |
| МН 116-5 | 250×150 | 8 | 4×Ø12 | 370 | 50×10 | 4,5 | 871 |
| МН 116-6 | 250×150 | 8 | 4×Ø12 | 170 | 50×10 | 3,8 | 795 |

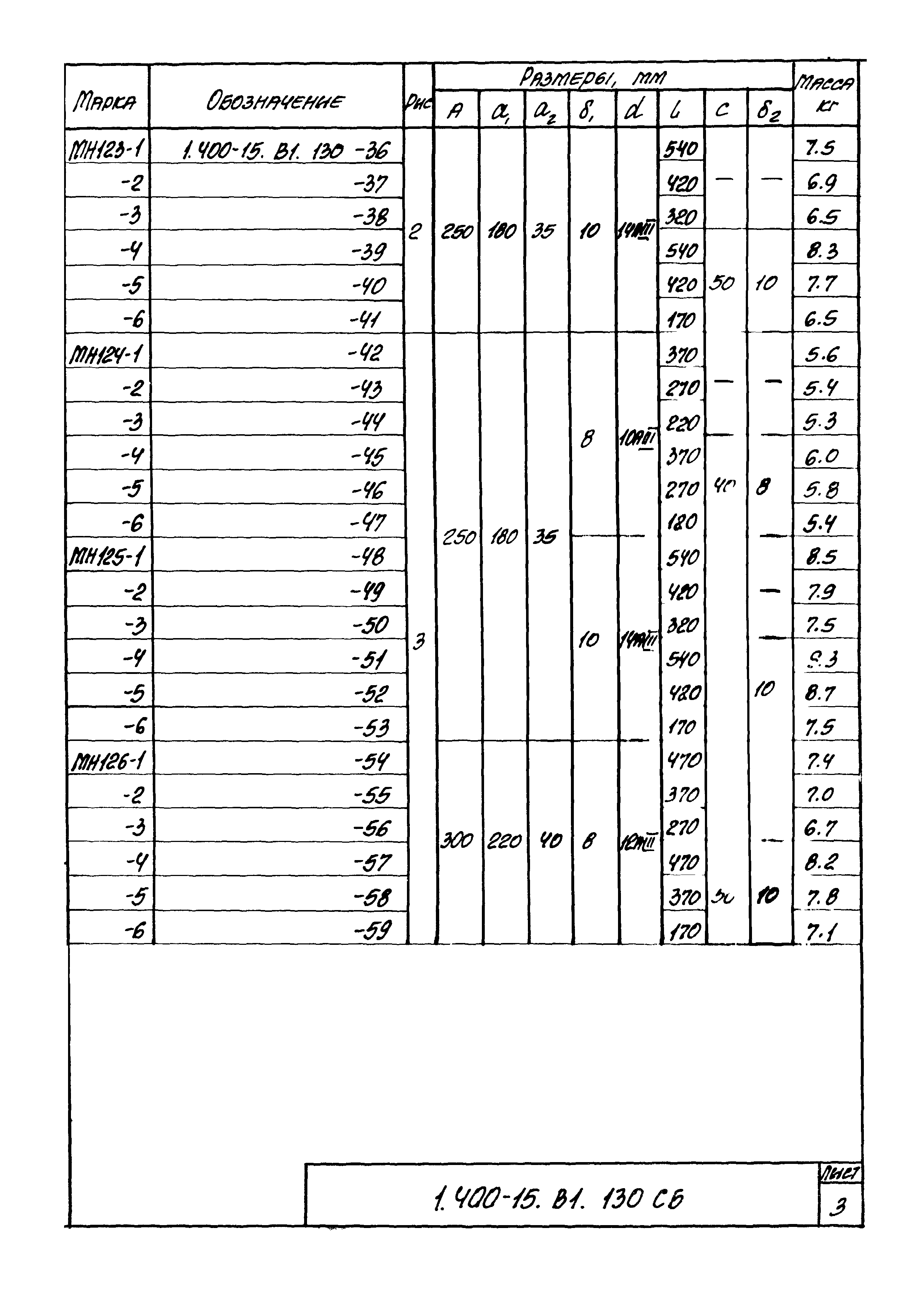

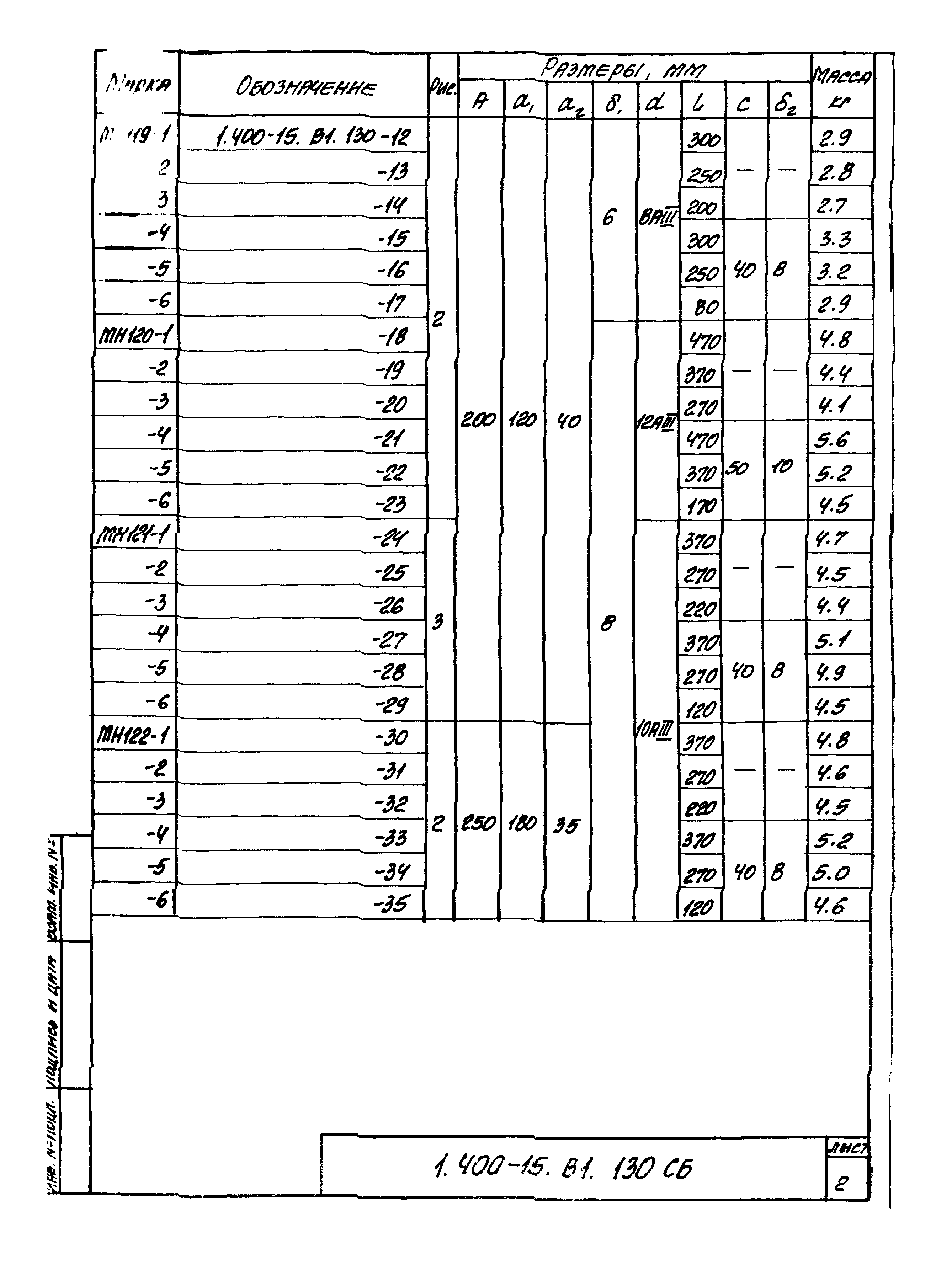

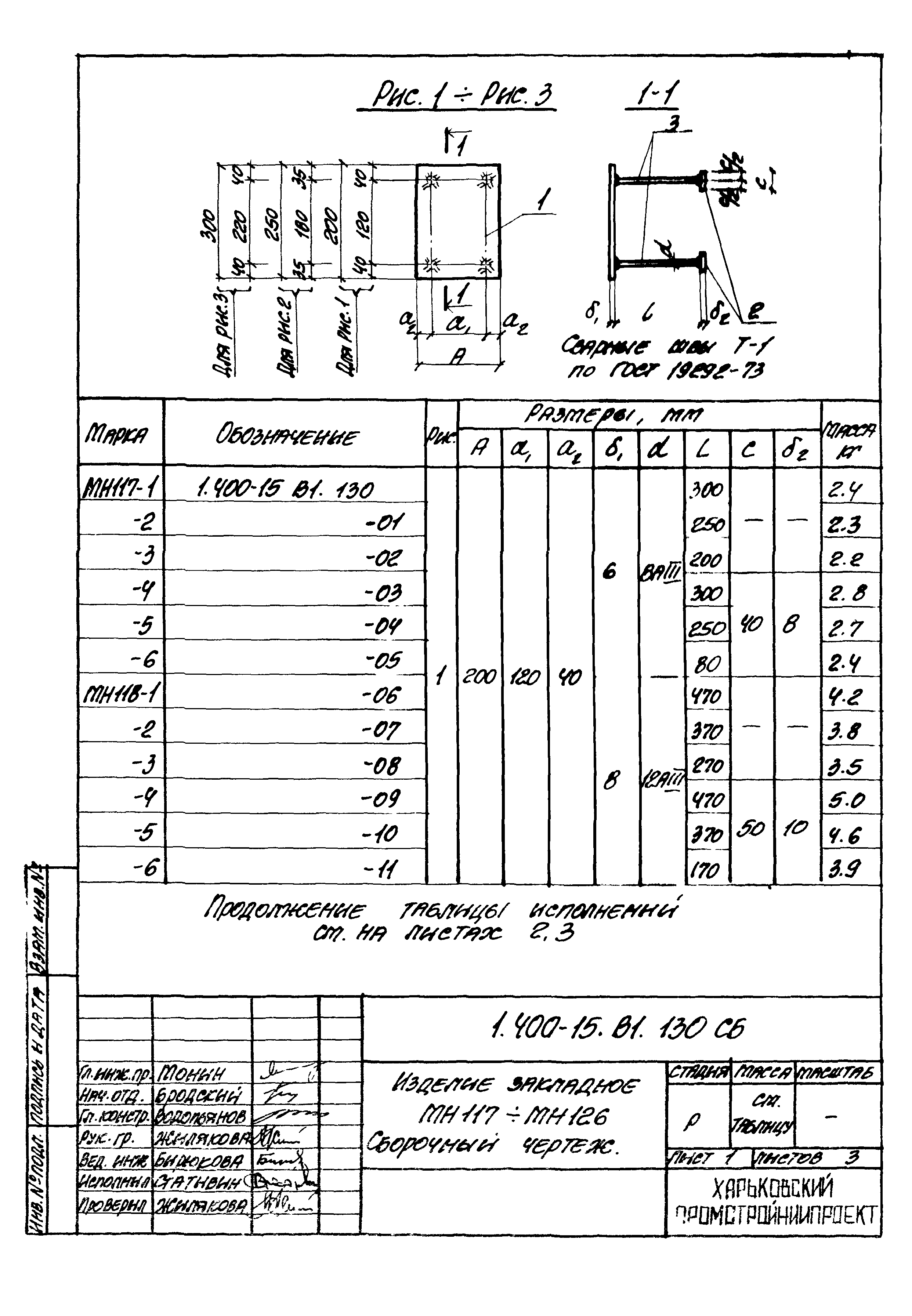

МН 117–126. Пластины 200–300 мм с четырьмя анкерами
Более крупные пластины 200×200 – 300×300 мм толщиной 6–10 мм, четыре анкера Ø8–Ø14 А-III. Для опорных узлов балок, площадок и оборудования со средними нагрузками.
Посчитать и выставить счёт на МН 117–126 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 117-1 | 200×200 | 6 | 4×Ø8 | 300 | 2,4 | 454 | |
| МН 117-2 | 200×200 | 6 | 4×Ø8 | 250 | 2,3 | 445 | |
| МН 117-3 | 200×200 | 6 | 4×Ø8 | 200 | 2,2 | 436 | |
| МН 117-4 | 200×200 | 6 | 4×Ø8 | 300 | 40×8 | 2,8 | 586 |
| МН 117-5 | 200×200 | 6 | 4×Ø8 | 250 | 40×8 | 2,7 | 577 |
| МН 117-6 | 200×200 | 6 | 4×Ø8 | 80 | 40×8 | 2,4 | 547 |
| МН 118-1 | 200×200 | 8 | 4×Ø12 | 470 | 4,2 | 698 | |
| МН 118-2 | 200×200 | 8 | 4×Ø12 | 370 | 3,8 | 659 | |
| МН 118-3 | 200×200 | 8 | 4×Ø12 | 270 | 3,5 | 623 | |
| МН 118-4 | 200×200 | 8 | 4×Ø12 | 470 | 50×10 | 5,0 | 925 |
| МН 118-5 | 200×200 | 8 | 4×Ø12 | 370 | 50×10 | 4,6 | 886 |
| МН 118-6 | 200×200 | 8 | 4×Ø12 | 170 | 50×10 | 3,9 | 810 |
| МН 119-1 | 200×250 | 6 | 4×Ø8 | 300 | 2,9 | 511 | |
| МН 119-2 | 200×250 | 6 | 4×Ø8 | 250 | 2,8 | 502 | |
| МН 119-3 | 200×250 | 6 | 4×Ø8 | 200 | 2,7 | 493 | |
| МН 119-4 | 200×250 | 6 | 4×Ø8 | 300 | 40×8 | 3,3 | 643 |
| МН 119-5 | 200×250 | 6 | 4×Ø8 | 250 | 40×8 | 3,2 | 634 |
| МН 119-6 | 200×250 | 6 | 4×Ø8 | 80 | 40×8 | 2,9 | 604 |
| МН 120-1 | 200×250 | 8 | 4×Ø12 | 470 | 4,8 | 768 | |
| МН 120-2 | 200×250 | 8 | 4×Ø12 | 370 | 4,4 | 729 | |
| МН 120-3 | 200×250 | 8 | 4×Ø12 | 270 | 4,1 | 693 | |
| МН 120-4 | 200×250 | 8 | 4×Ø12 | 470 | 50×10 | 5,6 | 995 |
| МН 120-5 | 200×250 | 8 | 4×Ø12 | 370 | 50×10 | 5,2 | 956 |
| МН 120-6 | 200×250 | 8 | 4×Ø12 | 170 | 50×10 | 4,5 | 880 |
| МН 121-1 | 200×300 | 8 | 4×Ø10 | 370 | 4,7 | 730 | |
| МН 121-2 | 200×300 | 8 | 4×Ø10 | 270 | 4,5 | 706 | |
| МН 121-3 | 200×300 | 8 | 4×Ø10 | 220 | 4,4 | 693 | |
| МН 121-4 | 200×300 | 8 | 4×Ø10 | 370 | 40×8 | 5,1 | 874 |
| МН 121-5 | 200×300 | 8 | 4×Ø10 | 270 | 40×8 | 4,9 | 849 |
| МН 121-6 | 200×300 | 8 | 4×Ø10 | 120 | 40×8 | 4,5 | 809 |
| МН 122-1 | 250×250 | 8 | 4×Ø10 | 370 | 4,8 | 745 | |
| МН 122-2 | 250×250 | 8 | 4×Ø10 | 270 | 4,6 | 721 | |
| МН 122-3 | 250×250 | 8 | 4×Ø10 | 220 | 4,5 | 708 | |
| МН 122-4 | 250×250 | 8 | 4×Ø10 | 370 | 40×8 | 5,2 | 889 |
| МН 122-5 | 250×250 | 8 | 4×Ø10 | 270 | 40×8 | 5,0 | 864 |
| МН 122-6 | 250×250 | 8 | 4×Ø10 | 120 | 40×8 | 4,6 | 824 |
| МН 123-1 | 250×250 | 10 | 4×Ø14 | 540 | 7,5 | 1 129 | |
| МН 123-2 | 250×250 | 10 | 4×Ø14 | 420 | 6,9 | 1 071 | |
| МН 123-3 | 250×250 | 10 | 4×Ø14 | 320 | 6,5 | 1 026 | |
| МН 123-4 | 250×250 | 10 | 4×Ø14 | 540 | 50×10 | 8,3 | 1 374 |
| МН 123-5 | 250×250 | 10 | 4×Ø14 | 420 | 50×10 | 7,7 | 1 317 |
| МН 123-6 | 250×250 | 10 | 4×Ø14 | 170 | 50×10 | 6,5 | 1 198 |
| МН 124-1 | 250×300 | 8 | 4×Ø10 | 370 | 5,6 | 833 | |
| МН 124-2 | 250×300 | 8 | 4×Ø10 | 270 | 5,4 | 808 | |
| МН 124-3 | 250×300 | 8 | 4×Ø10 | 220 | 5,3 | 796 | |
| МН 124-4 | 250×300 | 8 | 4×Ø10 | 370 | 40×8 | 6,0 | 977 |
| МН 124-5 | 250×300 | 8 | 4×Ø10 | 270 | 40×8 | 5,8 | 952 |
| МН 124-6 | 250×300 | 8 | 4×Ø10 | 120 | 40×8 | 5,4 | 912 |
| МН 125-1 | 250×300 | 10 | 4×Ø14 | 540 | 8,5 | 1 246 | |
| МН 125-2 | 250×300 | 10 | 4×Ø14 | 420 | 7,9 | 1 188 | |
| МН 125-3 | 250×300 | 10 | 4×Ø14 | 320 | 7,5 | 1 143 | |
| МН 125-4 | 250×300 | 10 | 4×Ø14 | 540 | 50×10 | 9,3 | 1 492 |
| МН 125-5 | 250×300 | 10 | 4×Ø14 | 420 | 50×10 | 8,7 | 1 434 |
| МН 125-6 | 250×300 | 10 | 4×Ø14 | 170 | 50×10 | 7,5 | 1 315 |
| МН 126-1 | 300×300 | 8 | 4×Ø12 | 470 | 7,4 | 1 049 | |
| МН 126-2 | 300×300 | 8 | 4×Ø12 | 370 | 7,0 | 1 010 | |
| МН 126-3 | 300×300 | 8 | 4×Ø12 | 270 | 6,7 | 974 | |
| МН 126-4 | 300×300 | 8 | 4×Ø12 | 470 | 50×10 | 8,2 | 1 276 |
| МН 126-5 | 300×300 | 8 | 4×Ø12 | 370 | 50×10 | 7,8 | 1 237 |
| МН 126-6 | 300×300 | 8 | 4×Ø12 | 170 | 50×10 | 7,1 | 1 161 |

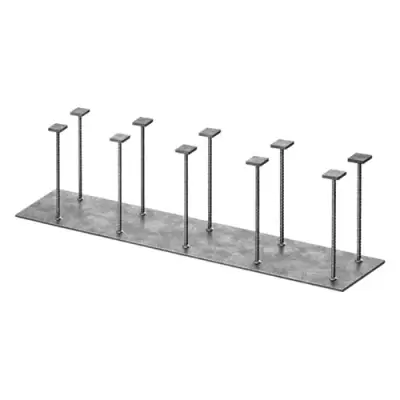

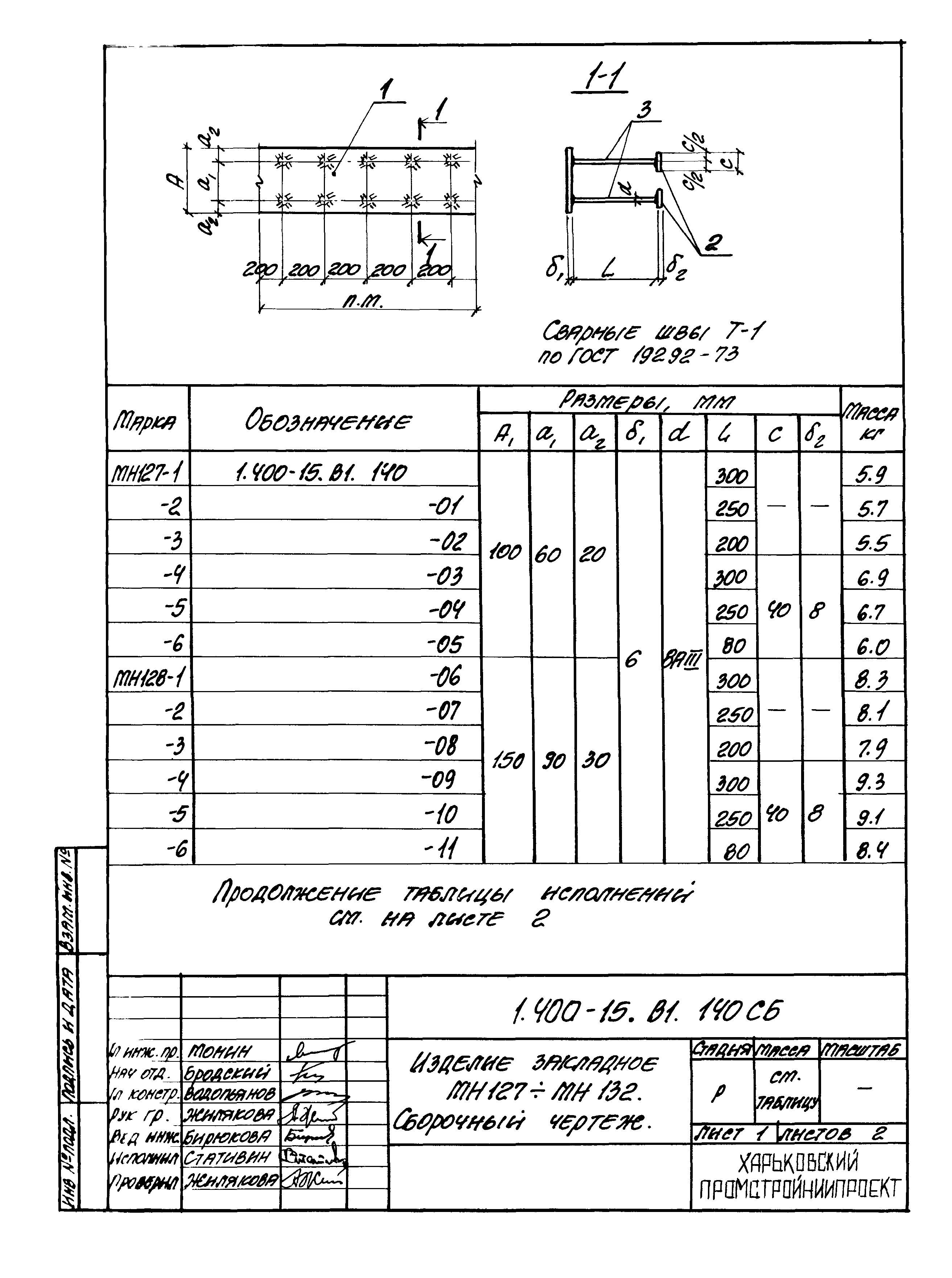

МН 127–132. Полосовые закладные погонной длины
Полоса шириной 100–250 мм с парами анкеров через 200 мм, длина по проекту. Масса указана на 1 погонный метр. Для подкрановых и опорных путей, окантовки кромок, крепления направляющих.
Посчитать и выставить счёт на МН 127–132 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 127-1 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 5,9 за 1 м | 1 088 за 1 м | |
| МН 127-2 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 5,7 за 1 м | 1 067 за 1 м | |
| МН 127-3 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 200 | 5,5 за 1 м | 1 046 за 1 м | |
| МН 127-4 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 40×8 | 6,9 за 1 м | 1 417 за 1 м |
| МН 127-5 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 40×8 | 6,7 за 1 м | 1 396 за 1 м |
| МН 127-6 | 100 × длина по месту | 6 | Ø8, 2 на 200 мм | 80 | 40×8 | 6,0 за 1 м | 1 325 за 1 м |
| МН 128-1 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 8,3 за 1 м | 1 358 за 1 м | |
| МН 128-2 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 8,1 за 1 м | 1 337 за 1 м | |
| МН 128-3 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 200 | 7,9 за 1 м | 1 316 за 1 м | |
| МН 128-4 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 40×8 | 9,3 за 1 м | 1 687 за 1 м |
| МН 128-5 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 40×8 | 9,1 за 1 м | 1 666 за 1 м |
| МН 128-6 | 150 × длина по месту | 6 | Ø8, 2 на 200 мм | 80 | 40×8 | 8,4 за 1 м | 1 595 за 1 м |
| МН 129-1 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 10,6 за 1 м | 1 625 за 1 м | |
| МН 129-2 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 10,4 за 1 м | 1 604 за 1 м | |
| МН 129-3 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 200 | 10,2 за 1 м | 1 583 за 1 м | |
| МН 129-4 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 40×8 | 11,6 за 1 м | 1 954 за 1 м |
| МН 129-5 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 40×8 | 11,4 за 1 м | 1 933 за 1 м |
| МН 129-6 | 200 × длина по месту | 6 | Ø8, 2 на 200 мм | 80 | 40×8 | 10,7 за 1 м | 1 862 за 1 м |
| МН 130-1 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 470 | 16,8 за 1 м | 2 376 за 1 м | |
| МН 130-2 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 370 | 15,9 за 1 м | 2 281 за 1 м | |
| МН 130-3 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 270 | 15,0 за 1 м | 2 186 за 1 м | |
| МН 130-4 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 470 | 50×10 | 18,8 за 1 м | 2 942 за 1 м |
| МН 130-5 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 370 | 50×10 | 17,9 за 1 м | 2 847 за 1 м |
| МН 130-6 | 200 × длина по месту | 8 | Ø12, 2 на 200 мм | 170 | 50×10 | 16,1 за 1 м | 2 657 за 1 м |
| МН 131-1 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 13,0 за 1 м | 1 894 за 1 м | |
| МН 131-2 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 12,8 за 1 м | 1 874 за 1 м | |
| МН 131-3 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 200 | 12,6 за 1 м | 1 853 за 1 м | |
| МН 131-4 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 300 | 40×8 | 14,0 за 1 м | 2 224 за 1 м |
| МН 131-5 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 250 | 40×8 | 13,8 за 1 м | 2 203 за 1 м |
| МН 131-6 | 250 × длина по месту | 6 | Ø8, 2 на 200 мм | 80 | 40×8 | 13,1 за 1 м | 2 131 за 1 м |
| МН 132-1 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 470 | 19,9 за 1 м | 2 710 за 1 м | |
| МН 132-2 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 370 | 19,0 за 1 м | 2 615 за 1 м | |
| МН 132-3 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 270 | 18,1 за 1 м | 2 520 за 1 м | |
| МН 132-4 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 470 | 50×10 | 21,9 за 1 м | 3 276 за 1 м |
| МН 132-5 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 370 | 50×10 | 21,0 за 1 м | 3 181 за 1 м |
| МН 132-6 | 250 × длина по месту | 8 | Ø12, 2 на 200 мм | 170 | 50×10 | 19,2 за 1 м | 2 991 за 1 м |

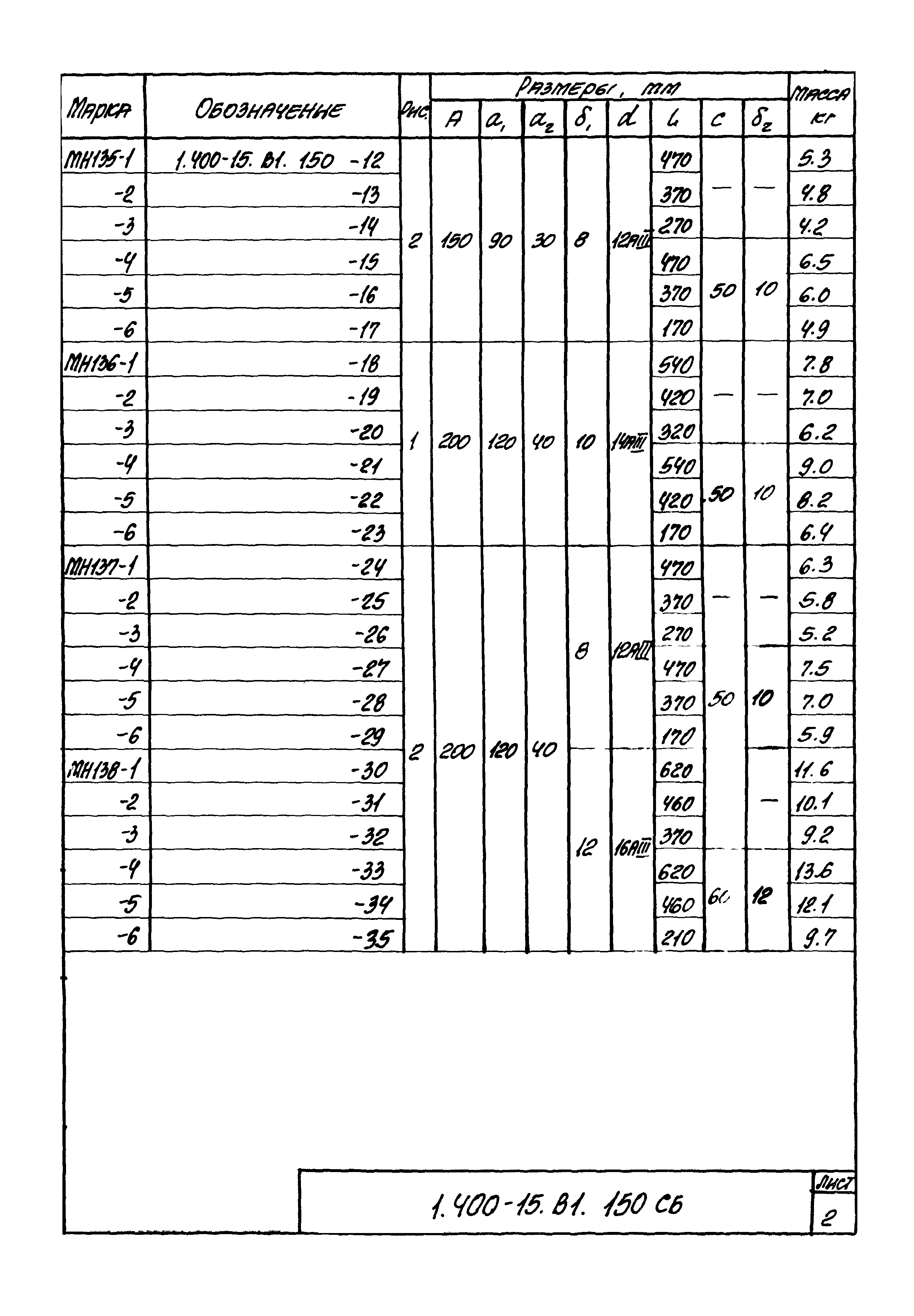

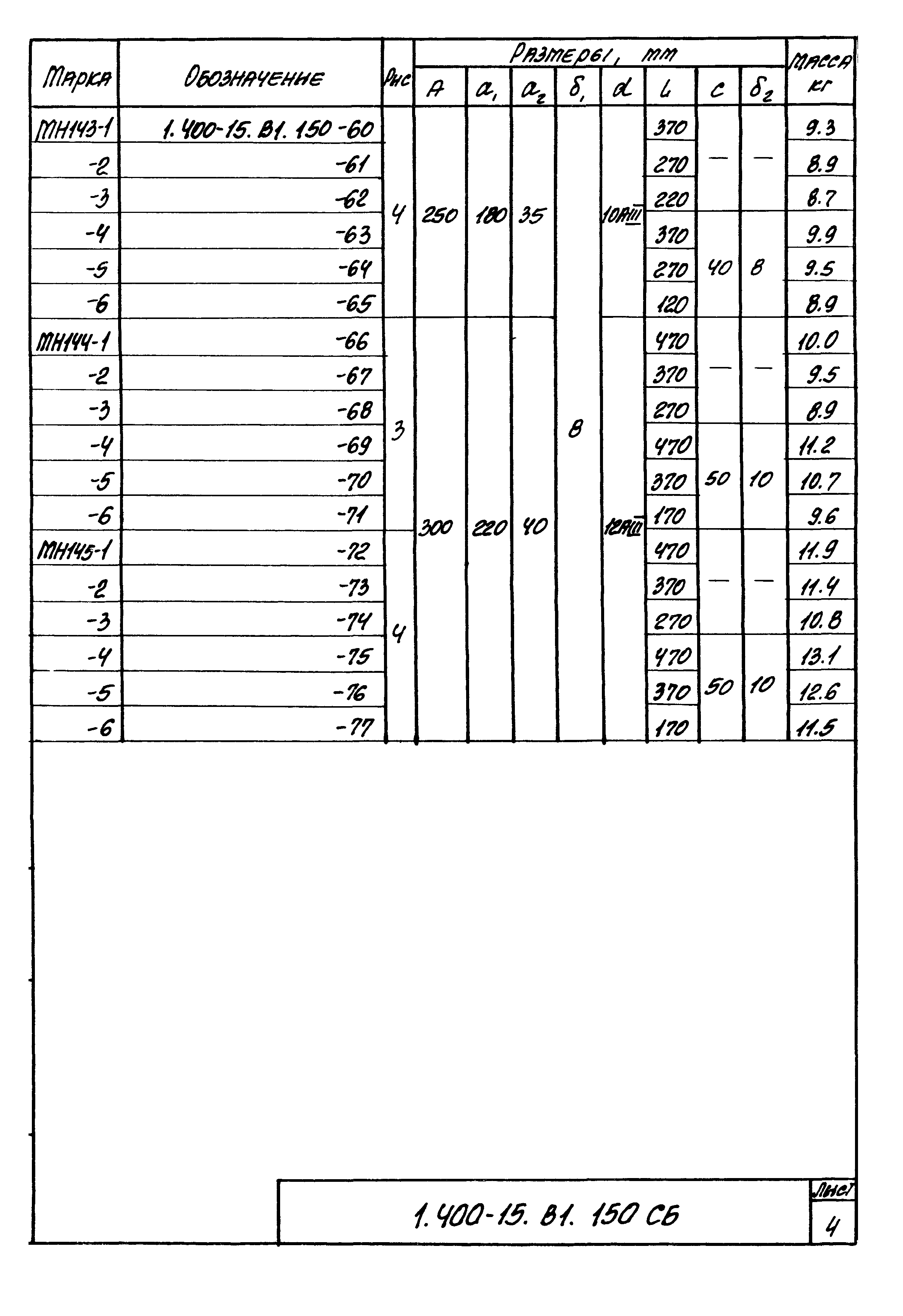

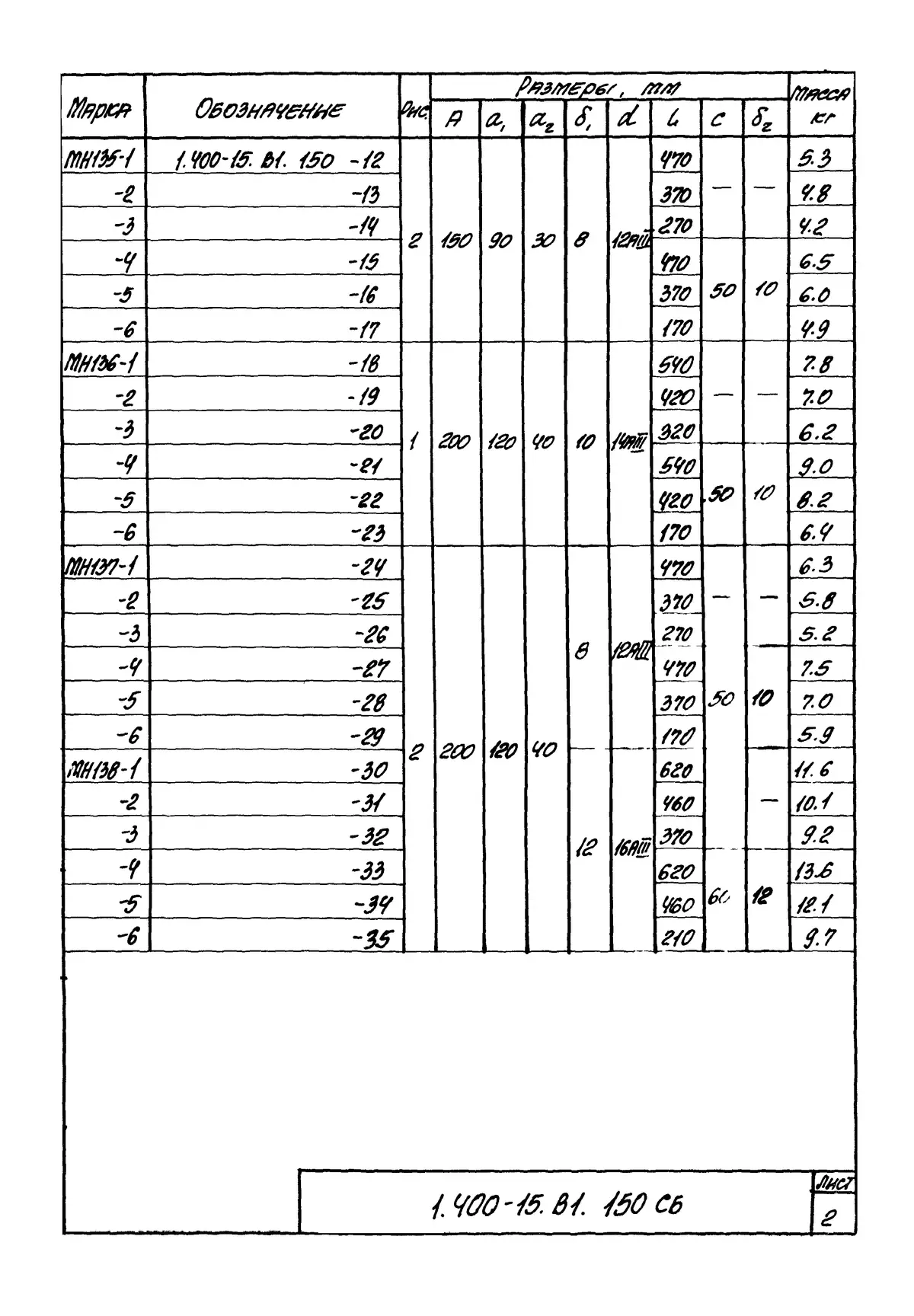

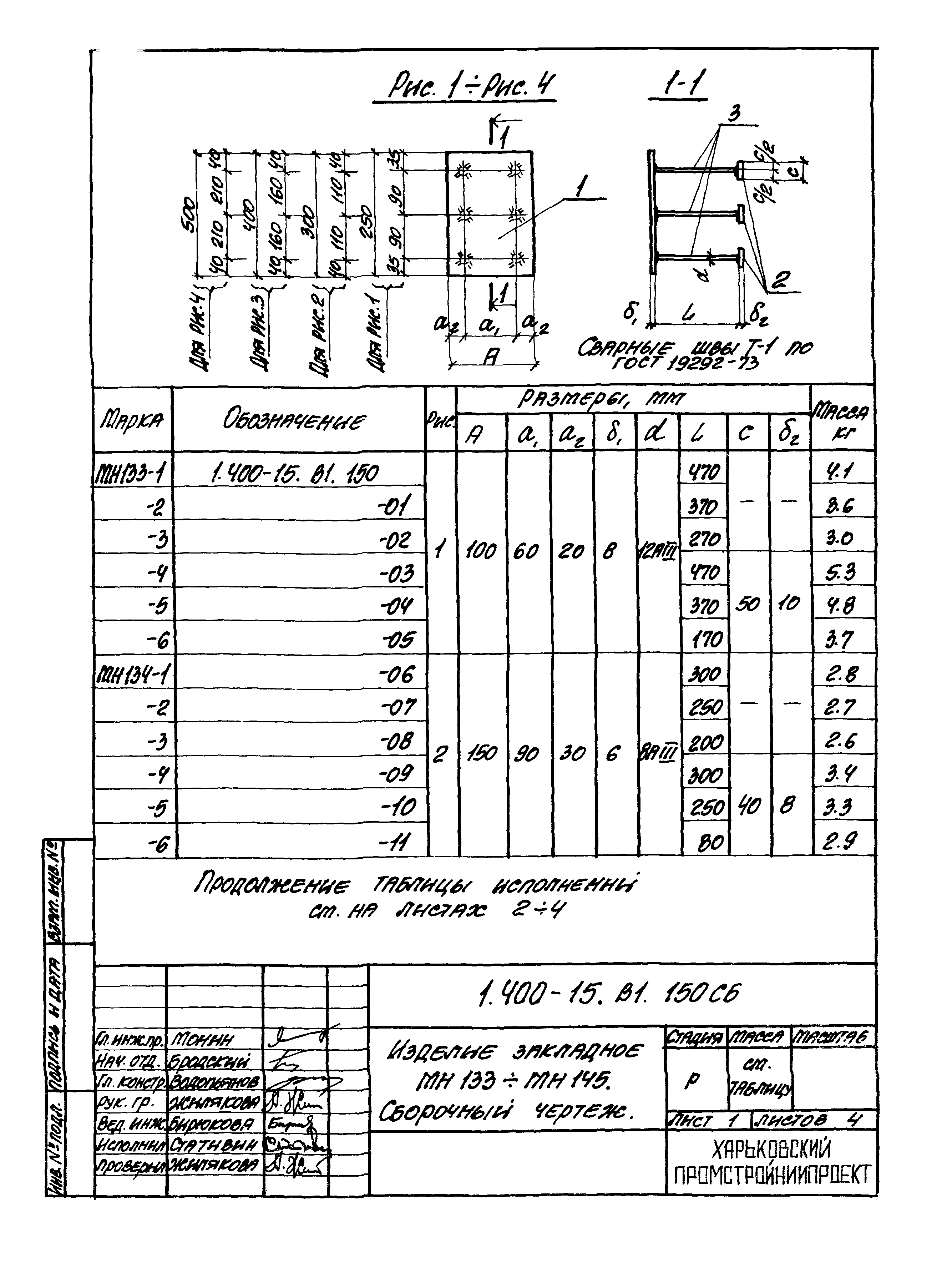

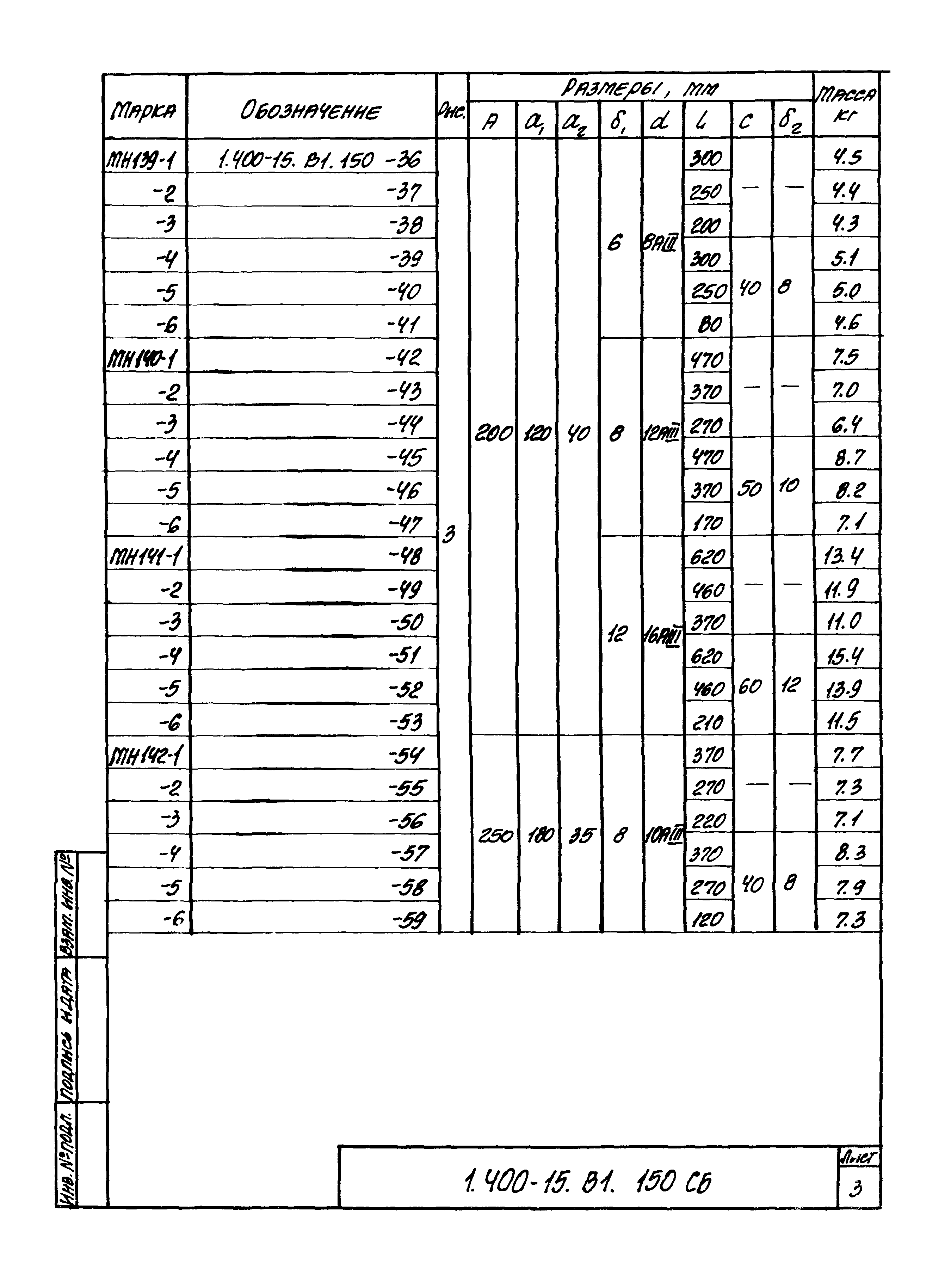

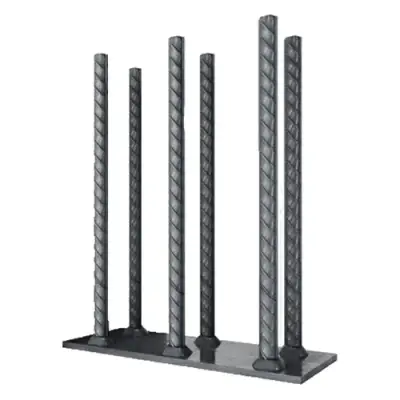

МН 133–145. Пластины с шестью анкерами
Пластины 100–300 мм по ширине и 250–500 мм по высоте, шесть анкеров в три ряда, Ø8–Ø16 А-III. Для вытянутых узлов: опоры ригелей, кронштейны, крепление стоек.
Посчитать и выставить счёт на МН 133–145 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 133-1 | 100×250 | 8 | 6×Ø12 | 470 | 4,1 | 776 | |
| МН 133-2 | 100×250 | 8 | 6×Ø12 | 370 | 3,6 | 720 | |
| МН 133-3 | 100×250 | 8 | 6×Ø12 | 270 | 3,0 | 661 | |
| МН 133-4 | 100×250 | 8 | 6×Ø12 | 470 | 50×10 | 5,3 | 1 115 |
| МН 133-5 | 100×250 | 8 | 6×Ø12 | 370 | 50×10 | 4,8 | 1 059 |
| МН 133-6 | 100×250 | 8 | 6×Ø12 | 170 | 50×10 | 3,7 | 945 |
| МН 134-1 | 150×300 | 6 | 6×Ø8 | 300 | 2,8 | 572 | |
| МН 134-2 | 150×300 | 6 | 6×Ø8 | 250 | 2,7 | 560 | |
| МН 134-3 | 150×300 | 6 | 6×Ø8 | 200 | 2,6 | 548 | |
| МН 134-4 | 150×300 | 6 | 6×Ø8 | 300 | 40×8 | 3,4 | 770 |
| МН 134-5 | 150×300 | 6 | 6×Ø8 | 250 | 40×8 | 3,3 | 758 |
| МН 134-6 | 150×300 | 6 | 6×Ø8 | 80 | 40×8 | 2,9 | 716 |
| МН 135-1 | 150×300 | 8 | 6×Ø12 | 470 | 5,3 | 916 | |
| МН 135-2 | 150×300 | 8 | 6×Ø12 | 370 | 4,8 | 860 | |
| МН 135-3 | 150×300 | 8 | 6×Ø12 | 270 | 4,2 | 801 | |
| МН 135-4 | 150×300 | 8 | 6×Ø12 | 470 | 50×10 | 6,5 | 1 255 |
| МН 135-5 | 150×300 | 8 | 6×Ø12 | 370 | 50×10 | 6,0 | 1 199 |
| МН 135-6 | 150×300 | 8 | 6×Ø12 | 170 | 50×10 | 4,9 | 1 085 |
| МН 136-1 | 200×250 | 10 | 6×Ø14 | 540 | 7,8 | 1 250 | |
| МН 136-2 | 200×250 | 10 | 6×Ø14 | 420 | 7,0 | 1 166 | |
| МН 136-3 | 200×250 | 10 | 6×Ø14 | 320 | 6,2 | 1 092 | |
| МН 136-4 | 200×250 | 10 | 6×Ø14 | 540 | 50×10 | 9,0 | 1 618 |
| МН 136-5 | 200×250 | 10 | 6×Ø14 | 420 | 50×10 | 8,2 | 1 534 |
| МН 136-6 | 200×250 | 10 | 6×Ø14 | 170 | 50×10 | 6,4 | 1 356 |
| МН 137-1 | 200×300 | 8 | 6×Ø12 | 470 | 6,3 | 1 021 | |
| МН 137-2 | 200×300 | 8 | 6×Ø12 | 370 | 5,8 | 965 | |
| МН 137-3 | 200×300 | 8 | 6×Ø12 | 270 | 5,2 | 907 | |
| МН 137-4 | 200×300 | 8 | 6×Ø12 | 470 | 50×10 | 7,5 | 1 361 |
| МН 137-5 | 200×300 | 8 | 6×Ø12 | 370 | 50×10 | 7,0 | 1 305 |
| МН 137-6 | 200×300 | 8 | 6×Ø12 | 170 | 50×10 | 5,9 | 1 191 |
| МН 138-1 | 200×300 | 12 | 6×Ø16 | 620 | 11,6 | 1 736 | |
| МН 138-2 | 200×300 | 12 | 6×Ø16 | 460 | 10,1 | 1 587 | |
| МН 138-3 | 200×300 | 12 | 6×Ø16 | 370 | 9,2 | 1 501 | |
| МН 138-4 | 200×300 | 12 | 6×Ø16 | 620 | 60×12 | 13,6 | 2 277 |
| МН 138-5 | 200×300 | 12 | 6×Ø16 | 460 | 60×12 | 12,1 | 2 128 |
| МН 138-6 | 200×300 | 12 | 6×Ø16 | 210 | 60×12 | 9,7 | 1 894 |
| МН 139-1 | 200×400 | 6 | 6×Ø8 | 300 | 4,5 | 769 | |
| МН 139-2 | 200×400 | 6 | 6×Ø8 | 250 | 4,4 | 757 | |
| МН 139-3 | 200×400 | 6 | 6×Ø8 | 200 | 4,3 | 745 | |
| МН 139-4 | 200×400 | 6 | 6×Ø8 | 300 | 40×8 | 5,1 | 967 |
| МН 139-5 | 200×400 | 6 | 6×Ø8 | 250 | 40×8 | 5,0 | 955 |
| МН 139-6 | 200×400 | 6 | 6×Ø8 | 80 | 40×8 | 4,6 | 912 |
| МН 140-1 | 200×400 | 8 | 6×Ø12 | 470 | 7,5 | 1 161 | |
| МН 140-2 | 200×400 | 8 | 6×Ø12 | 370 | 7,0 | 1 105 | |
| МН 140-3 | 200×400 | 8 | 6×Ø12 | 270 | 6,4 | 1 047 | |
| МН 140-4 | 200×400 | 8 | 6×Ø12 | 470 | 50×10 | 8,7 | 1 501 |
| МН 140-5 | 200×400 | 8 | 6×Ø12 | 370 | 50×10 | 8,2 | 1 445 |
| МН 140-6 | 200×400 | 8 | 6×Ø12 | 170 | 50×10 | 7,1 | 1 331 |
| МН 141-1 | 200×400 | 12 | 6×Ø16 | 620 | 13,4 | 1 961 | |
| МН 141-2 | 200×400 | 12 | 6×Ø16 | 460 | 11,9 | 1 813 | |
| МН 141-3 | 200×400 | 12 | 6×Ø16 | 370 | 11,0 | 1 727 | |
| МН 141-4 | 200×400 | 12 | 6×Ø16 | 620 | 60×12 | 15,4 | 2 503 |
| МН 141-5 | 200×400 | 12 | 6×Ø16 | 460 | 60×12 | 13,9 | 2 354 |
| МН 141-6 | 200×400 | 12 | 6×Ø16 | 210 | 60×12 | 11,5 | 2 120 |
| МН 142-1 | 250×400 | 8 | 6×Ø10 | 370 | 7,7 | 1 136 | |
| МН 142-2 | 250×400 | 8 | 6×Ø10 | 270 | 7,3 | 1 096 | |
| МН 142-3 | 250×400 | 8 | 6×Ø10 | 220 | 7,1 | 1 076 | |
| МН 142-4 | 250×400 | 8 | 6×Ø10 | 370 | 40×8 | 8,3 | 1 352 |
| МН 142-5 | 250×400 | 8 | 6×Ø10 | 270 | 40×8 | 7,9 | 1 312 |
| МН 142-6 | 250×400 | 8 | 6×Ø10 | 120 | 40×8 | 7,3 | 1 252 |
| МН 143-1 | 250×500 | 8 | 6×Ø10 | 370 | 9,3 | 1 312 | |
| МН 143-2 | 250×500 | 8 | 6×Ø10 | 270 | 8,9 | 1 272 | |
| МН 143-3 | 250×500 | 8 | 6×Ø10 | 220 | 8,7 | 1 252 | |
| МН 143-4 | 250×500 | 8 | 6×Ø10 | 370 | 40×8 | 9,9 | 1 527 |
| МН 143-5 | 250×500 | 8 | 6×Ø10 | 270 | 40×8 | 9,5 | 1 487 |
| МН 143-6 | 250×500 | 8 | 6×Ø10 | 120 | 40×8 | 8,9 | 1 428 |
| МН 144-1 | 300×400 | 8 | 6×Ø12 | 470 | 10,0 | 1 435 | |
| МН 144-2 | 300×400 | 8 | 6×Ø12 | 370 | 9,5 | 1 379 | |
| МН 144-3 | 300×400 | 8 | 6×Ø12 | 270 | 8,9 | 1 320 | |
| МН 144-4 | 300×400 | 8 | 6×Ø12 | 470 | 50×10 | 11,2 | 1 775 |
| МН 144-5 | 300×400 | 8 | 6×Ø12 | 370 | 50×10 | 10,7 | 1 719 |
| МН 144-6 | 300×400 | 8 | 6×Ø12 | 170 | 50×10 | 9,6 | 1 604 |
| МН 145-1 | 300×500 | 8 | 6×Ø12 | 470 | 11,9 | 1 643 | |
| МН 145-2 | 300×500 | 8 | 6×Ø12 | 370 | 11,4 | 1 587 | |
| МН 145-3 | 300×500 | 8 | 6×Ø12 | 270 | 10,8 | 1 529 | |
| МН 145-4 | 300×500 | 8 | 6×Ø12 | 470 | 50×10 | 13,1 | 1 983 |
| МН 145-5 | 300×500 | 8 | 6×Ø12 | 370 | 50×10 | 12,6 | 1 927 |
| МН 145-6 | 300×500 | 8 | 6×Ø12 | 170 | 50×10 | 11,5 | 1 813 |

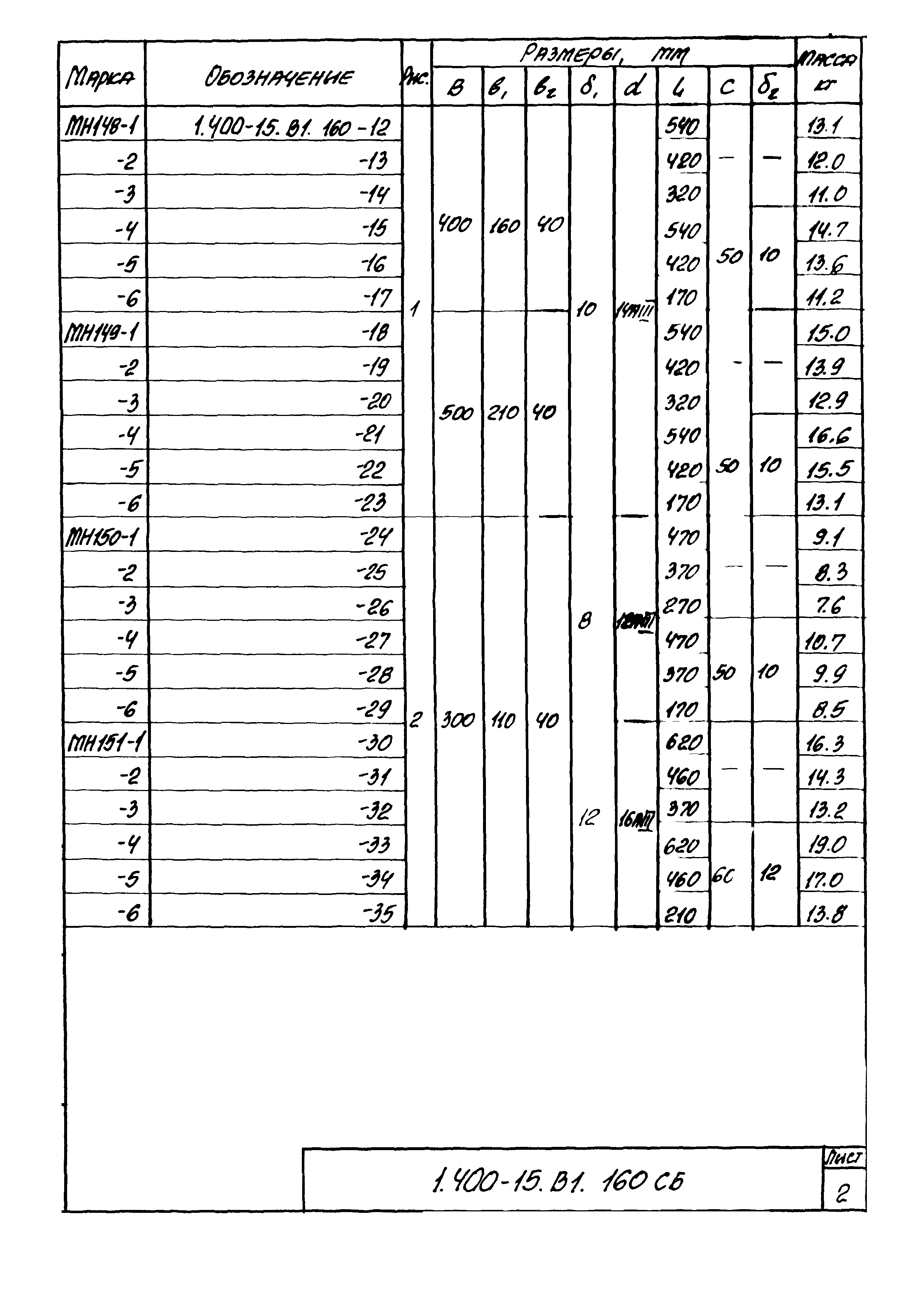

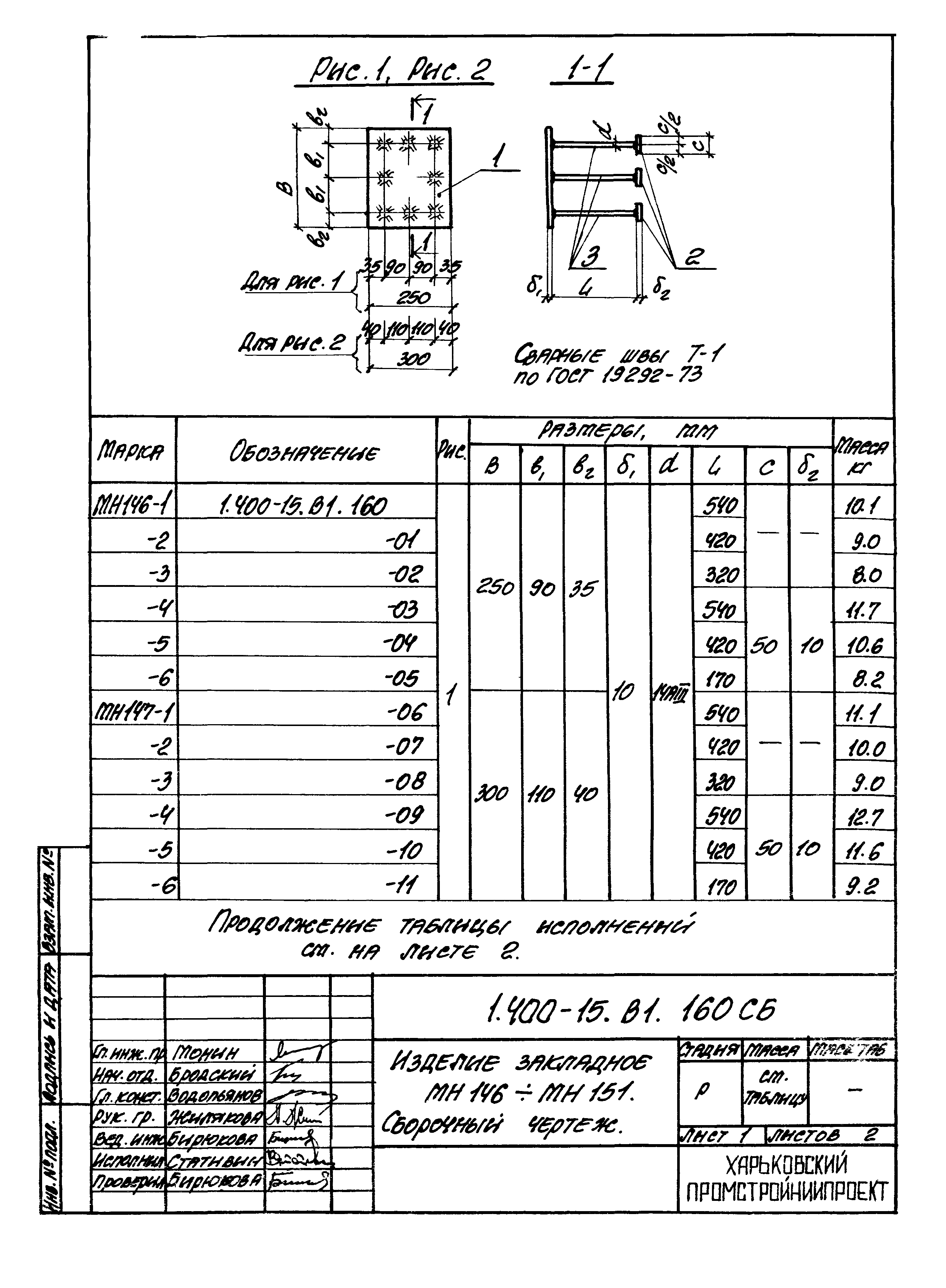

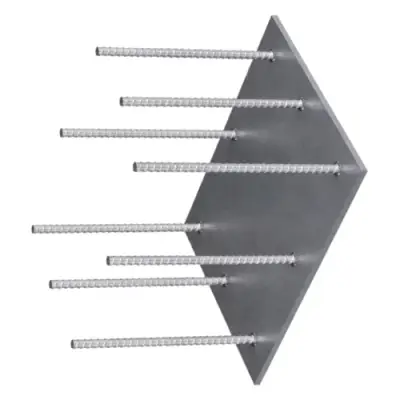

МН 146–151. Пластины с девятью анкерами
Пластины 250–500 мм с анкерами в три ряда по три, Ø12–Ø16 А-III, толщина 8–12 мм. Для узлов с большими отрывающими и изгибающими нагрузками.
Посчитать и выставить счёт на МН 146–151 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 146-1 | 250×250 | 10 | 9×Ø14 | 540 | 10,1 | 1 706 | |
| МН 146-2 | 250×250 | 10 | 9×Ø14 | 420 | 9,0 | 1 584 | |
| МН 146-3 | 250×250 | 10 | 9×Ø14 | 320 | 8,0 | 1 479 | |
| МН 146-4 | 250×250 | 10 | 9×Ø14 | 540 | 50×10 | 11,7 | 2 254 |
| МН 146-5 | 250×250 | 10 | 9×Ø14 | 420 | 50×10 | 10,6 | 2 131 |
| МН 146-6 | 250×250 | 10 | 9×Ø14 | 170 | 50×10 | 8,2 | 1 872 |
| МН 147-1 | 300×250 | 10 | 9×Ø14 | 540 | 11,1 | 1 824 | |
| МН 147-2 | 300×250 | 10 | 9×Ø14 | 420 | 10,0 | 1 701 | |
| МН 147-3 | 300×250 | 10 | 9×Ø14 | 320 | 9,0 | 1 596 | |
| МН 147-4 | 300×250 | 10 | 9×Ø14 | 540 | 50×10 | 12,7 | 2 371 |
| МН 147-5 | 300×250 | 10 | 9×Ø14 | 420 | 50×10 | 11,6 | 2 248 |
| МН 147-6 | 300×250 | 10 | 9×Ø14 | 170 | 50×10 | 9,2 | 1 989 |
| МН 148-1 | 400×250 | 10 | 9×Ø14 | 540 | 13,1 | 2 059 | |
| МН 148-2 | 400×250 | 10 | 9×Ø14 | 420 | 12,0 | 1 936 | |
| МН 148-3 | 400×250 | 10 | 9×Ø14 | 320 | 11,0 | 1 831 | |
| МН 148-4 | 400×250 | 10 | 9×Ø14 | 540 | 50×10 | 14,7 | 2 606 |
| МН 148-5 | 400×250 | 10 | 9×Ø14 | 420 | 50×10 | 13,6 | 2 483 |
| МН 148-6 | 400×250 | 10 | 9×Ø14 | 170 | 50×10 | 11,2 | 2 224 |
| МН 149-1 | 500×250 | 10 | 9×Ø14 | 540 | 15,0 | 2 291 | |
| МН 149-2 | 500×250 | 10 | 9×Ø14 | 420 | 13,9 | 2 168 | |
| МН 149-3 | 500×250 | 10 | 9×Ø14 | 320 | 12,9 | 2 064 | |
| МН 149-4 | 500×250 | 10 | 9×Ø14 | 540 | 50×10 | 16,6 | 2 838 |
| МН 149-5 | 500×250 | 10 | 9×Ø14 | 420 | 50×10 | 15,5 | 2 716 |
| МН 149-6 | 500×250 | 10 | 9×Ø14 | 170 | 50×10 | 13,1 | 2 457 |
| МН 150-1 | 300×300 | 8 | 9×Ø12 | 470 | 9,1 | 1 491 | |
| МН 150-2 | 300×300 | 8 | 9×Ø12 | 370 | 8,3 | 1 406 | |
| МН 150-3 | 300×300 | 8 | 9×Ø12 | 270 | 7,6 | 1 323 | |
| МН 150-4 | 300×300 | 8 | 9×Ø12 | 470 | 50×10 | 10,7 | 1 995 |
| МН 150-5 | 300×300 | 8 | 9×Ø12 | 370 | 50×10 | 9,9 | 1 910 |
| МН 150-6 | 300×300 | 8 | 9×Ø12 | 170 | 50×10 | 8,5 | 1 745 |
| МН 151-1 | 300×300 | 12 | 9×Ø16 | 620 | 16,3 | 2 530 | |
| МН 151-2 | 300×300 | 12 | 9×Ø16 | 460 | 14,3 | 2 314 | |
| МН 151-3 | 300×300 | 12 | 9×Ø16 | 370 | 13,2 | 2 193 | |
| МН 151-4 | 300×300 | 12 | 9×Ø16 | 620 | 60×12 | 19,0 | 3 334 |
| МН 151-5 | 300×300 | 12 | 9×Ø16 | 460 | 60×12 | 17,0 | 3 118 |
| МН 151-6 | 300×300 | 12 | 9×Ø16 | 210 | 60×12 | 13,8 | 2 778 |

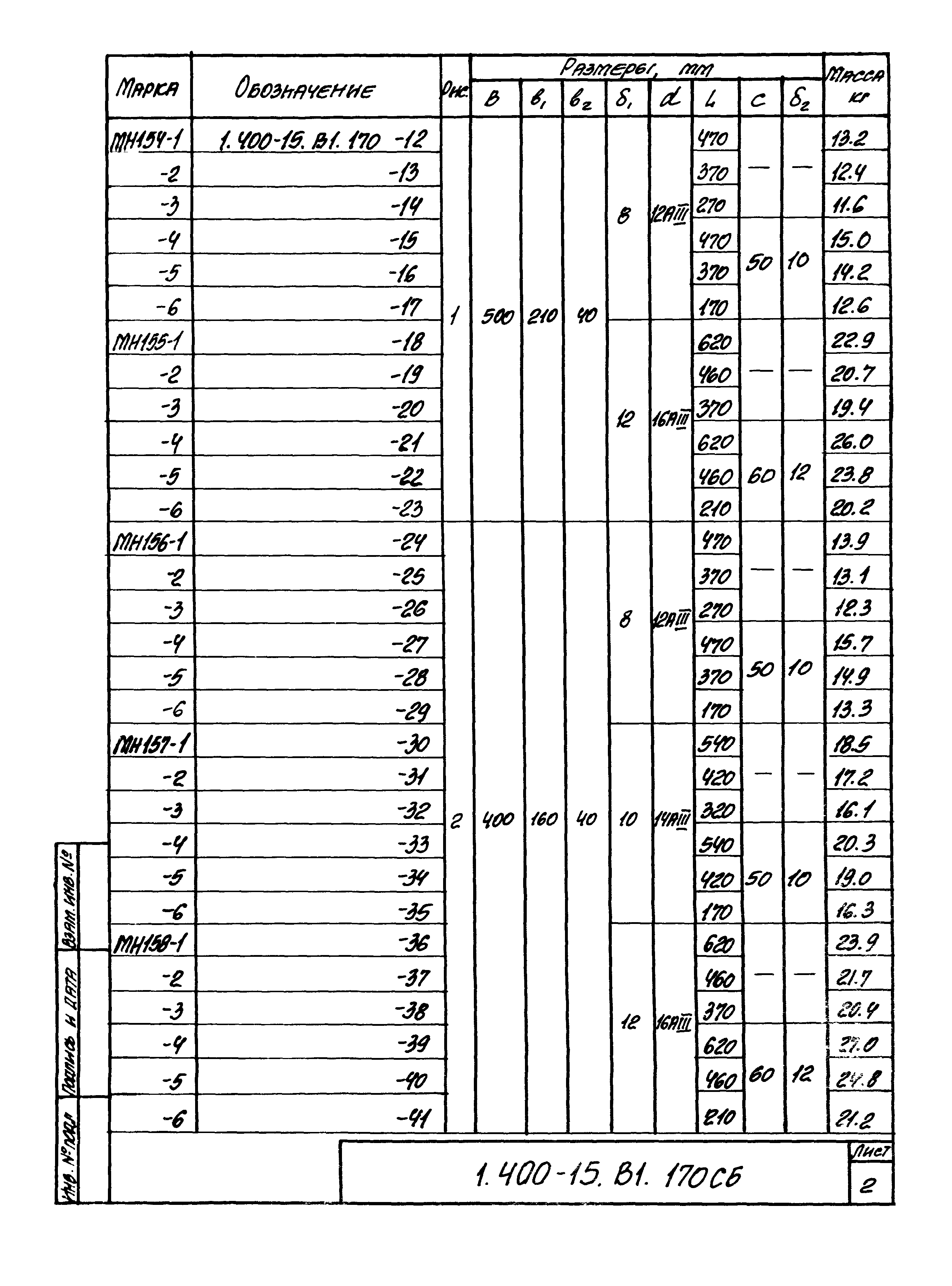

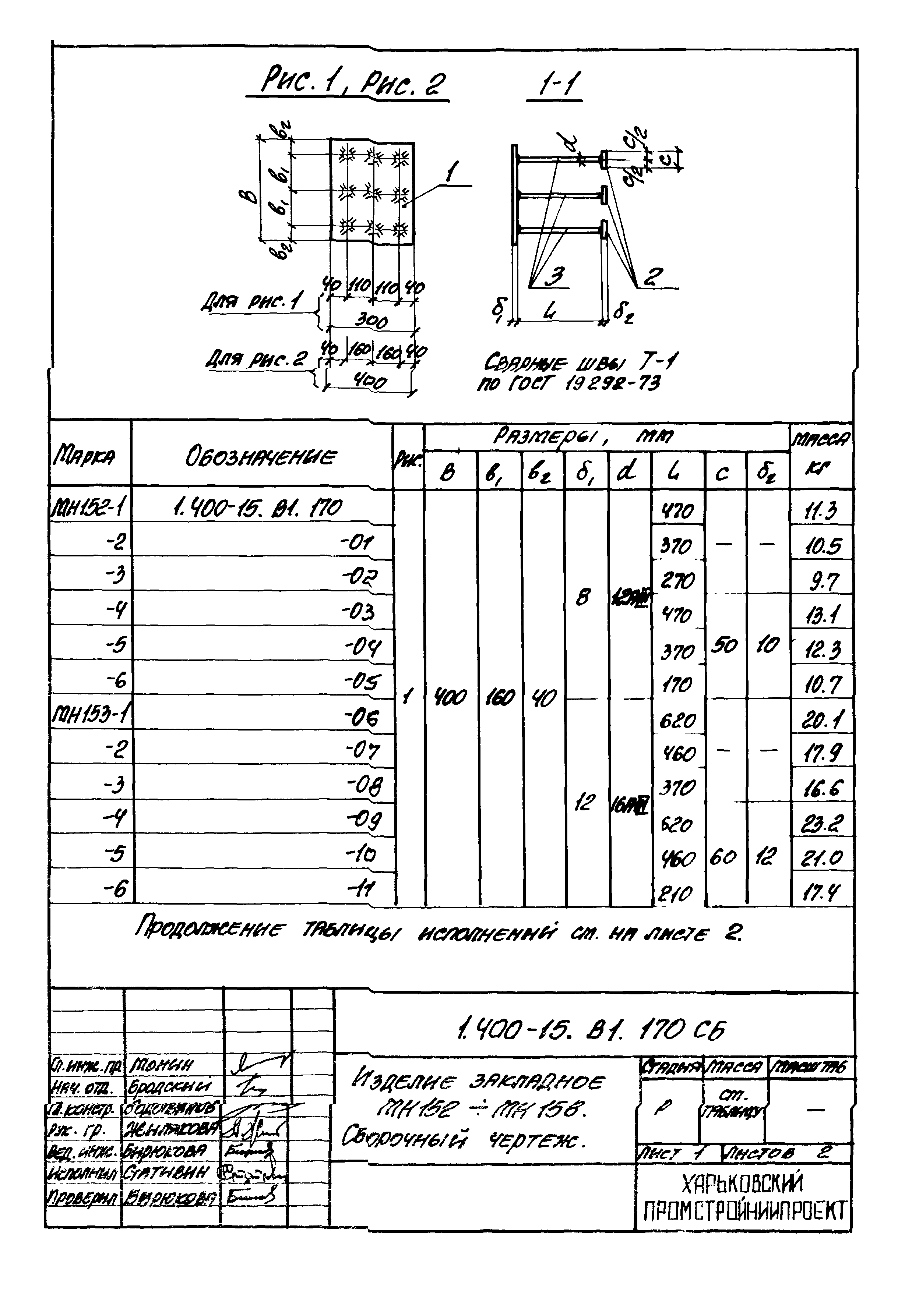

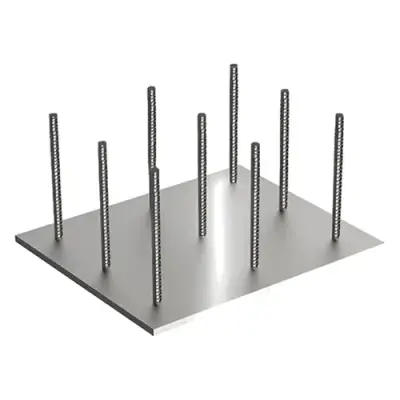

МН 152–158. Крупные пластины 400–500 мм
Пластины 300–400 × 400–500 мм, девять анкеров Ø12–Ø16 А-III, толщина 8–12 мм. Для опорных узлов колонн, тяжёлого оборудования и крановых конструкций.
Посчитать и выставить счёт на МН 152–158 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 152-1 | 400×300 | 8 | 9×Ø12 | 470 | 11,3 | 1 708 | |
| МН 152-2 | 400×300 | 8 | 9×Ø12 | 370 | 10,5 | 1 623 | |
| МН 152-3 | 400×300 | 8 | 9×Ø12 | 270 | 9,7 | 1 537 | |
| МН 152-4 | 400×300 | 8 | 9×Ø12 | 470 | 50×10 | 13,1 | 2 217 |
| МН 152-5 | 400×300 | 8 | 9×Ø12 | 370 | 50×10 | 12,3 | 2 132 |
| МН 152-6 | 400×300 | 8 | 9×Ø12 | 170 | 50×10 | 10,7 | 1 962 |
| МН 153-1 | 400×300 | 12 | 9×Ø16 | 620 | 20,1 | 2 892 | |
| МН 153-2 | 400×300 | 12 | 9×Ø16 | 460 | 17,9 | 2 670 | |
| МН 153-3 | 400×300 | 12 | 9×Ø16 | 370 | 16,6 | 2 544 | |
| МН 153-4 | 400×300 | 12 | 9×Ø16 | 620 | 60×12 | 23,2 | 3 707 |
| МН 153-5 | 400×300 | 12 | 9×Ø16 | 460 | 60×12 | 21,0 | 3 485 |
| МН 153-6 | 400×300 | 12 | 9×Ø16 | 210 | 60×12 | 17,4 | 3 134 |
| МН 154-1 | 500×300 | 8 | 9×Ø12 | 470 | 13,2 | 1 916 | |
| МН 154-2 | 500×300 | 8 | 9×Ø12 | 370 | 12,4 | 1 831 | |
| МН 154-3 | 500×300 | 8 | 9×Ø12 | 270 | 11,6 | 1 746 | |
| МН 154-4 | 500×300 | 8 | 9×Ø12 | 470 | 50×10 | 15,0 | 2 426 |
| МН 154-5 | 500×300 | 8 | 9×Ø12 | 370 | 50×10 | 14,2 | 2 340 |
| МН 154-6 | 500×300 | 8 | 9×Ø12 | 170 | 50×10 | 12,6 | 2 170 |
| МН 155-1 | 500×300 | 12 | 9×Ø16 | 620 | 22,9 | 3 226 | |
| МН 155-2 | 500×300 | 12 | 9×Ø16 | 460 | 20,7 | 3 004 | |
| МН 155-3 | 500×300 | 12 | 9×Ø16 | 370 | 19,4 | 2 878 | |
| МН 155-4 | 500×300 | 12 | 9×Ø16 | 620 | 60×12 | 26,0 | 4 041 |
| МН 155-5 | 500×300 | 12 | 9×Ø16 | 460 | 60×12 | 23,8 | 3 819 |
| МН 155-6 | 500×300 | 12 | 9×Ø16 | 210 | 60×12 | 20,2 | 3 468 |
| МН 156-1 | 400×400 | 8 | 9×Ø12 | 470 | 13,9 | 1 984 | |
| МН 156-2 | 400×400 | 8 | 9×Ø12 | 370 | 13,1 | 1 899 | |
| МН 156-3 | 400×400 | 8 | 9×Ø12 | 270 | 12,3 | 1 814 | |
| МН 156-4 | 400×400 | 8 | 9×Ø12 | 470 | 50×10 | 15,7 | 2 494 |
| МН 156-5 | 400×400 | 8 | 9×Ø12 | 370 | 50×10 | 14,9 | 2 409 |
| МН 156-6 | 400×400 | 8 | 9×Ø12 | 170 | 50×10 | 13,3 | 2 238 |
| МН 157-1 | 400×400 | 10 | 9×Ø14 | 540 | 18,5 | 2 628 | |
| МН 157-2 | 400×400 | 10 | 9×Ø14 | 420 | 17,2 | 2 500 | |
| МН 157-3 | 400×400 | 10 | 9×Ø14 | 320 | 16,1 | 2 392 | |
| МН 157-4 | 400×400 | 10 | 9×Ø14 | 540 | 50×10 | 20,3 | 3 181 |
| МН 157-5 | 400×400 | 10 | 9×Ø14 | 420 | 50×10 | 19,0 | 3 053 |
| МН 157-6 | 400×400 | 10 | 9×Ø14 | 170 | 50×10 | 16,3 | 2 785 |
| МН 158-1 | 400×400 | 12 | 9×Ø16 | 620 | 23,9 | 3 334 | |
| МН 158-2 | 400×400 | 12 | 9×Ø16 | 460 | 21,7 | 3 112 | |
| МН 158-3 | 400×400 | 12 | 9×Ø16 | 370 | 20,4 | 2 985 | |
| МН 158-4 | 400×400 | 12 | 9×Ø16 | 620 | 60×12 | 27,0 | 4 149 |
| МН 158-5 | 400×400 | 12 | 9×Ø16 | 460 | 60×12 | 24,8 | 3 927 |
| МН 158-6 | 400×400 | 12 | 9×Ø16 | 210 | 60×12 | 21,2 | 3 576 |

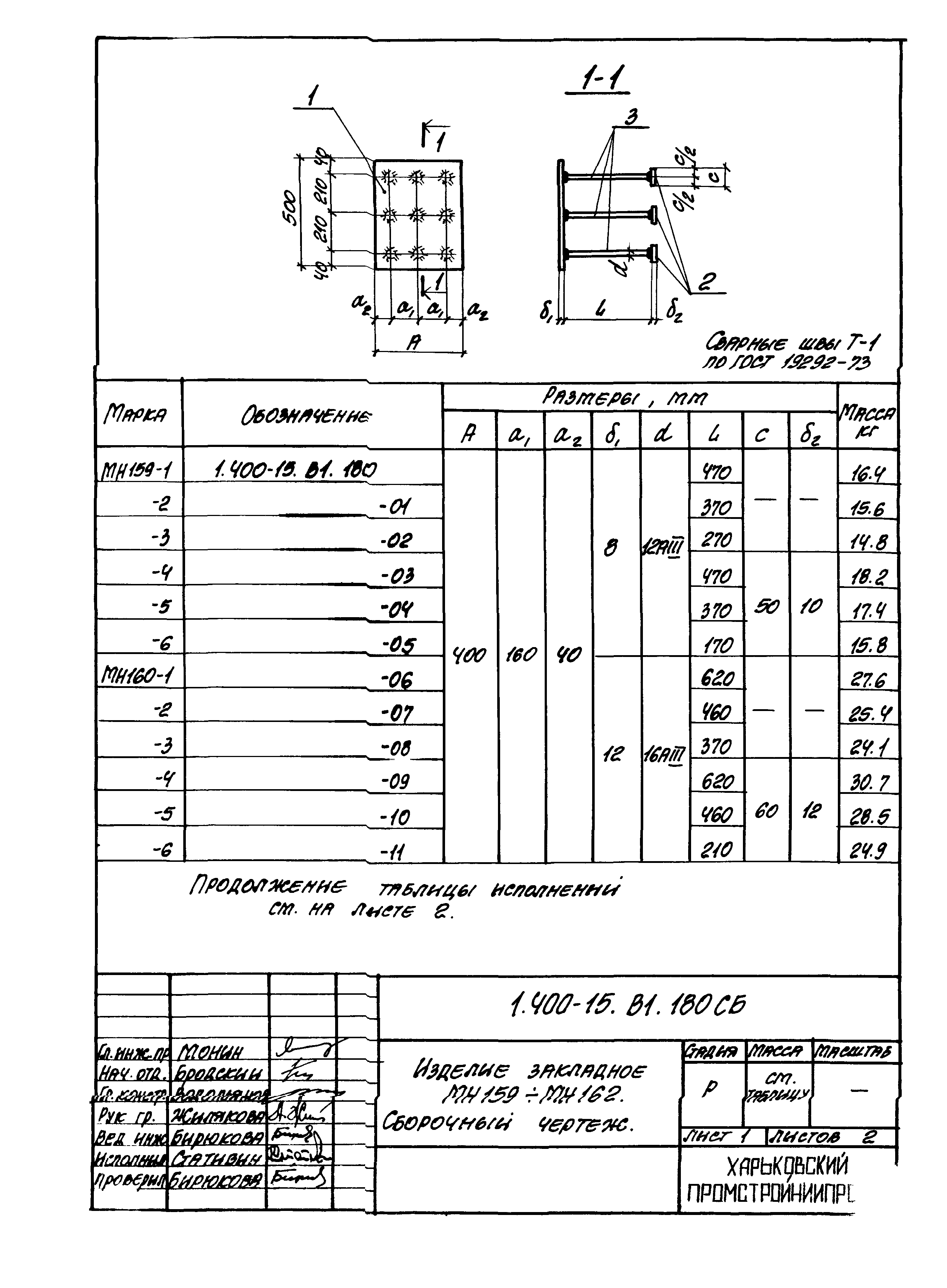

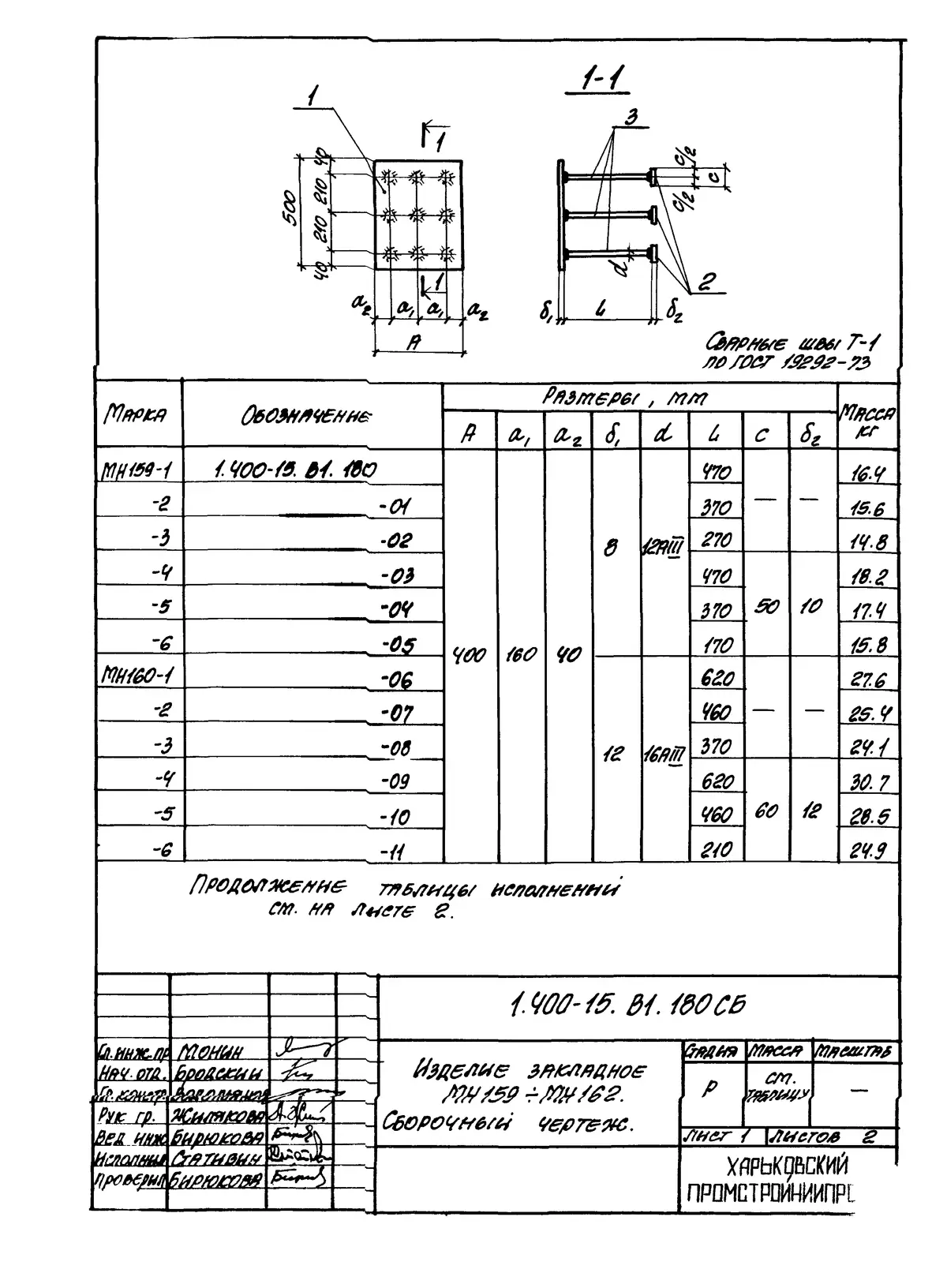

МН 159–162. Пластины 400–500 × 500 мм
Пластины высотой 500 мм, девять анкеров Ø12 или Ø16 А-III. Для узлов с высокими нагрузками в стенах и колоннах.
Посчитать и выставить счёт на МН 159–162 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 159-1 | 400×500 | 8 | 9×Ø12 | 470 | 16,4 | 2 258 | |
| МН 159-2 | 400×500 | 8 | 9×Ø12 | 370 | 15,6 | 2 173 | |
| МН 159-3 | 400×500 | 8 | 9×Ø12 | 270 | 14,8 | 2 088 | |
| МН 159-4 | 400×500 | 8 | 9×Ø12 | 470 | 50×10 | 18,2 | 2 768 |
| МН 159-5 | 400×500 | 8 | 9×Ø12 | 370 | 50×10 | 17,4 | 2 682 |
| МН 159-6 | 400×500 | 8 | 9×Ø12 | 170 | 50×10 | 15,8 | 2 512 |
| МН 160-1 | 400×500 | 12 | 9×Ø16 | 620 | 27,6 | 3 773 | |
| МН 160-2 | 400×500 | 12 | 9×Ø16 | 460 | 25,4 | 3 551 | |
| МН 160-3 | 400×500 | 12 | 9×Ø16 | 370 | 24,1 | 3 424 | |
| МН 160-4 | 400×500 | 12 | 9×Ø16 | 620 | 60×12 | 30,7 | 4 588 |
| МН 160-5 | 400×500 | 12 | 9×Ø16 | 460 | 60×12 | 28,5 | 4 366 |
| МН 160-6 | 400×500 | 12 | 9×Ø16 | 210 | 60×12 | 24,9 | 4 015 |
| МН 161-1 | 500×500 | 8 | 9×Ø12 | 470 | 19,5 | 2 597 | |
| МН 161-2 | 500×500 | 8 | 9×Ø12 | 370 | 18,7 | 2 512 | |
| МН 161-3 | 500×500 | 8 | 9×Ø12 | 270 | 17,9 | 2 427 | |
| МН 161-4 | 500×500 | 8 | 9×Ø12 | 470 | 50×10 | 21,3 | 3 107 |
| МН 161-5 | 500×500 | 8 | 9×Ø12 | 370 | 50×10 | 20,5 | 3 022 |
| МН 161-6 | 500×500 | 8 | 9×Ø12 | 170 | 50×10 | 18,9 | 2 851 |
| МН 162-1 | 500×500 | 12 | 9×Ø16 | 620 | 32,4 | 4 322 | |
| МН 162-2 | 500×500 | 12 | 9×Ø16 | 460 | 30,2 | 4 100 | |
| МН 162-3 | 500×500 | 12 | 9×Ø16 | 370 | 28,9 | 3 973 | |
| МН 162-4 | 500×500 | 12 | 9×Ø16 | 620 | 60×12 | 35,5 | 5 137 |
| МН 162-5 | 500×500 | 12 | 9×Ø16 | 460 | 60×12 | 33,3 | 4 915 |
| МН 162-6 | 500×500 | 12 | 9×Ø16 | 210 | 60×12 | 29,7 | 4 564 |

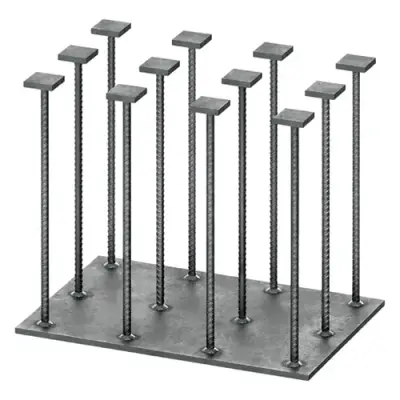

МН 163–164. Самые крупные пластины 400×600 мм
Пластина 400×600 мм, двенадцать анкеров Ø12 или Ø16 А-III. Максимальные нагрузки в группе: опоры тяжёлого оборудования, узлы каркасов.
Посчитать и выставить счёт на МН 163–164 →| Марка | Пластина, мм | Толщина, мм | Анкеры, А-III | Длина анкера, мм | Упор, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|---|
| МН 163-1 | 400×600 | 8 | 12×Ø12 | 470 | 20,1 | 2 802 | |
| МН 163-2 | 400×600 | 8 | 12×Ø12 | 370 | 19,1 | 2 690 | |
| МН 163-3 | 400×600 | 8 | 12×Ø12 | 270 | 18,0 | 2 575 | |
| МН 163-4 | 400×600 | 8 | 12×Ø12 | 470 | 50×10 | 22,5 | 3 481 |
| МН 163-5 | 400×600 | 8 | 12×Ø12 | 370 | 50×10 | 21,5 | 3 369 |
| МН 163-6 | 400×600 | 8 | 12×Ø12 | 170 | 50×10 | 19,3 | 3 140 |
| МН 164-1 | 400×600 | 12 | 12×Ø16 | 620 | 34,4 | 4 706 | |
| МН 164-2 | 400×600 | 12 | 12×Ø16 | 460 | 31,4 | 4 408 | |
| МН 164-3 | 400×600 | 12 | 12×Ø16 | 370 | 29,7 | 4 241 | |
| МН 164-4 | 400×600 | 12 | 12×Ø16 | 620 | 60×12 | 38,5 | 5 792 |
| МН 164-5 | 400×600 | 12 | 12×Ø16 | 460 | 60×12 | 35,5 | 5 494 |
| МН 164-6 | 400×600 | 12 | 12×Ø16 | 210 | 60×12 | 30,7 | 5 026 |
Материал
Пластины из листа Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Анкеры привариваются втавр в среде защитных газов.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.

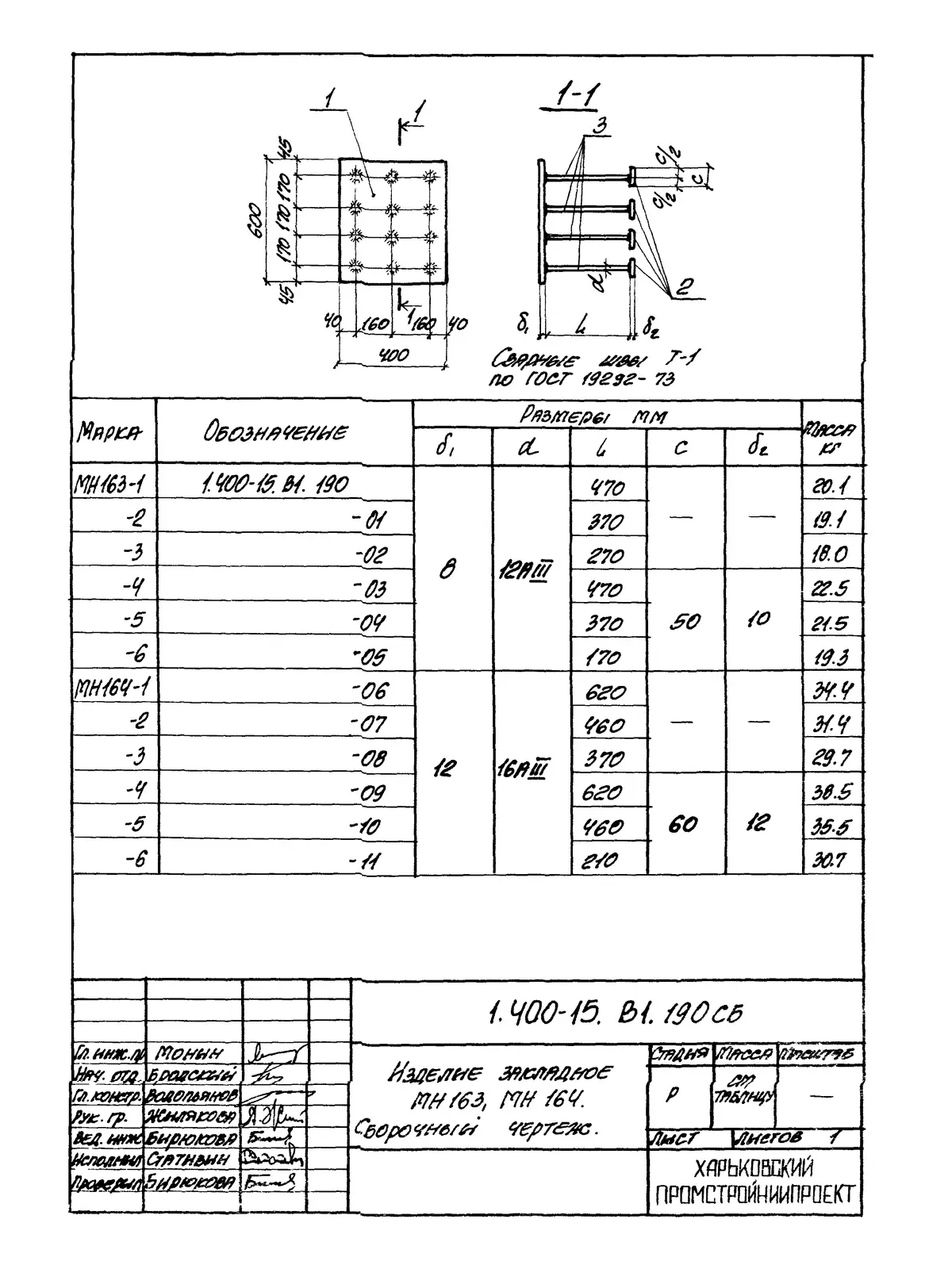

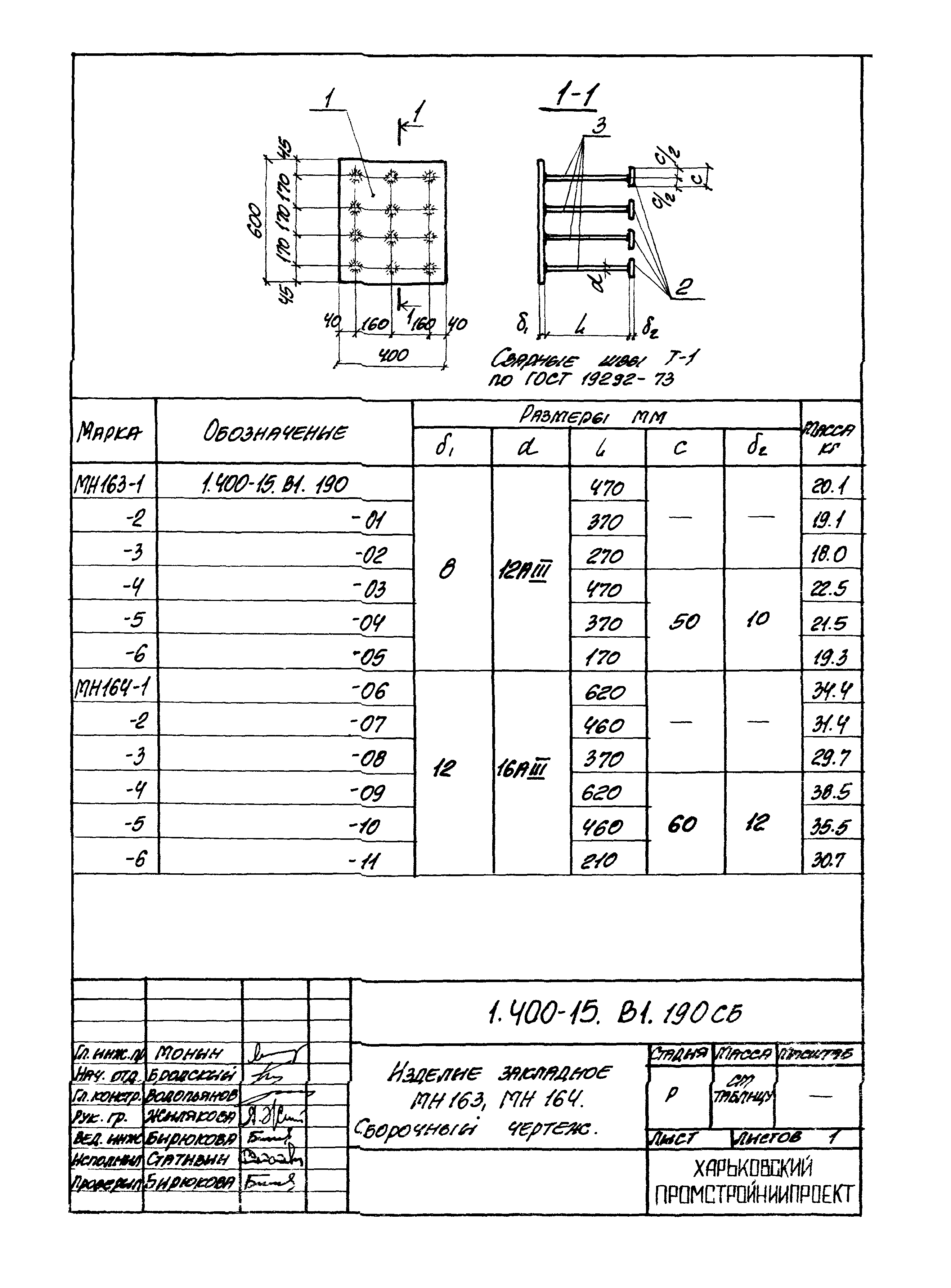

Серия 1.400-15 выпуск 1 · сборочные чертежи
Чертежи закладных МН 101–164
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 101–164
Коротко: закладные детали МН 101–164 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 372 марки с исполнениями, масса одной детали 0,5–38,5 кг, ориентировочная цена от 90 до 5 780 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 101–164?
Стальные пластины с прямыми анкерами из арматуры, приваренными перпендикулярно пластине. Самый массовый тип: крепление колонн, балок, оборудования и перил к бетону. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 101–164?
Масса одной детали от 0,5 до 38,5 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 101–164?
Ориентировочная цена от 90 до 5 780 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 101–164?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
Пришлите ведомость закладных
Укажите марки с исполнением, количество и покрытие. Калькулятор на этой странице считает стоимость и срок сразу и выставляет счёт. Нестандарт и покрытие по проекту посчитаем по почте в течение рабочего дня.
