Закладные детали МН 701–795

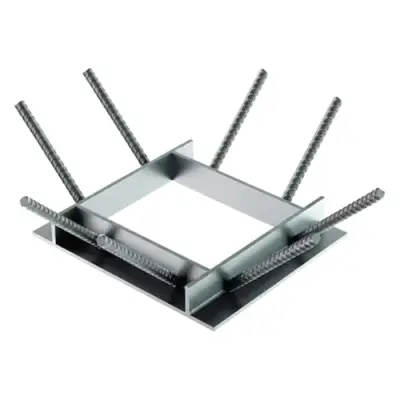

Рамки из уголка 50×5 с анкерами из арматуры Ø8 А-III для окантовки проёмов и отверстий в плитах перекрытий и стенах: прямоугольные от 200×300 до 1500×1500 мм и кольцевые диаметром 250–1500 мм. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. У прямоугольных рамок два исполнения: -1 и -2 отличаются формой анкеров (прямые или отогнутые), масса почти одинаковая. Кольцевые обрамления МН 776–795 исполнений не имеют. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 701–725. Прямоугольные обрамления до 600×1200 мм
Рамка из уголка 50×5 под проёмы от 200×300 до 600×1200 мм, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 701–725 →| Марка | Размер проёма, мм | Профиль рамки | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|
| МН 701-1 | 200×300 | L50×5 | 4,9 | 934 |
| МН 701-2 | 200×300 | L50×5 | 4,8 | 920 |
| МН 702-1 | 200×400 | L50×5 | 5,7 | 1 050 |
| МН 702-2 | 200×400 | L50×5 | 5,6 | 1 035 |
| МН 703-1 | 200×500 | L50×5 | 6,4 | 1 151 |
| МН 703-2 | 200×500 | L50×5 | 6,3 | 1 136 |
| МН 704-1 | 300×300 | L50×5 | 6,1 | 1 107 |
| МН 704-2 | 300×300 | L50×5 | 5,9 | 1 079 |
| МН 705-1 | 300×400 | L50×5 | 6,8 | 1 208 |
| МН 705-2 | 300×400 | L50×5 | 6,6 | 1 180 |
| МН 706-1 | 300×500 | L50×5 | 7,6 | 1 324 |
| МН 706-2 | 300×500 | L50×5 | 7,4 | 1 295 |
| МН 707-1 | 300×600 | L50×5 | 8,4 | 1 439 |
| МН 707-2 | 300×600 | L50×5 | 8,2 | 1 410 |
| МН 708-1 | 400×400 | L50×5 | 7,6 | 1 324 |
| МН 708-2 | 400×400 | L50×5 | 7,4 | 1 295 |
| МН 709-1 | 400×500 | L50×5 | 8,4 | 1 439 |
| МН 709-2 | 400×500 | L50×5 | 8,2 | 1 410 |
| МН 710-1 | 400×600 | L50×5 | 9,1 | 1 540 |
| МН 710-2 | 400×600 | L50×5 | 8,9 | 1 511 |
| МН 711-1 | 400×700 | L50×5 | 10,1 | 1 685 |
| МН 711-2 | 400×700 | L50×5 | 9,9 | 1 656 |
| МН 712-1 | 400×800 | L50×5 | 10,8 | 1 786 |
| МН 712-2 | 400×800 | L50×5 | 10,6 | 1 757 |
| МН 713-1 | 500×500 | L50×5 | 9,1 | 1 540 |
| МН 713-2 | 500×500 | L50×5 | 8,9 | 1 511 |
| МН 714-1 | 500×600 | L50×5 | 9,8 | 1 641 |
| МН 714-2 | 500×600 | L50×5 | 9,6 | 1 612 |
| МН 715-1 | 500×700 | L50×5 | 10,8 | 1 786 |
| МН 715-2 | 500×700 | L50×5 | 10,6 | 1 757 |
| МН 716-1 | 500×800 | L50×5 | 11,6 | 1 901 |
| МН 716-2 | 500×800 | L50×5 | 11,4 | 1 872 |
| МН 717-1 | 500×900 | L50×5 | 12,3 | 2 002 |
| МН 717-2 | 500×900 | L50×5 | 12,1 | 1 973 |
| МН 718-1 | 500×1000 | L50×5 | 13,3 | 2 146 |
| МН 718-2 | 500×1000 | L50×5 | 13,1 | 2 117 |
| МН 719-1 | 600×600 | L50×5 | 10,6 | 1 757 |
| МН 719-2 | 600×600 | L50×5 | 10,4 | 1 728 |
| МН 720-1 | 600×700 | L50×5 | 11,6 | 1 901 |
| МН 720-2 | 600×700 | L50×5 | 11,4 | 1 872 |
| МН 721-1 | 600×800 | L50×5 | 12,3 | 2 002 |
| МН 721-2 | 600×800 | L50×5 | 12,1 | 1 973 |
| МН 722-1 | 600×900 | L50×5 | 13,1 | 2 117 |
| МН 722-2 | 600×900 | L50×5 | 12,9 | 2 088 |
| МН 723-1 | 600×1000 | L50×5 | 14,0 | 2 247 |
| МН 723-2 | 600×1000 | L50×5 | 13,8 | 2 218 |
| МН 724-1 | 600×1100 | L50×5 | 14,8 | 2 363 |
| МН 724-2 | 600×1100 | L50×5 | 14,6 | 2 334 |
| МН 725-1 | 600×1200 | L50×5 | 15,5 | 2 464 |
| МН 725-2 | 600×1200 | L50×5 | 15,3 | 2 435 |
МН 726–775. Крупные обрамления до 1500×1500 мм
Рамка из уголка 50×5 под проёмы от 700×700 до 1500×1500 мм, анкеры Ø8 А-III.
Посчитать и выставить счёт на МН 726–775 →| Марка | Размер проёма, мм | Профиль рамки | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|
| МН 726-1 | 700×700 | L50×5 | 12,5 | 2 031 |
| МН 726-2 | 700×700 | L50×5 | 12,3 | 2 002 |
| МН 727-1 | 700×800 | L50×5 | 13,3 | 2 146 |
| МН 727-2 | 700×800 | L50×5 | 13,1 | 2 117 |
| МН 728-1 | 700×900 | L50×5 | 14,0 | 2 247 |
| МН 728-2 | 700×900 | L50×5 | 13,8 | 2 218 |
| МН 729-1 | 700×1000 | L50×5 | 15,0 | 2 391 |
| МН 729-2 | 700×1000 | L50×5 | 14,7 | 2 348 |
| МН 730-1 | 700×1100 | L50×5 | 15,7 | 2 492 |
| МН 730-2 | 700×1100 | L50×5 | 15,4 | 2 449 |
| МН 731-1 | 700×1200 | L50×5 | 16,5 | 2 608 |
| МН 731-2 | 700×1200 | L50×5 | 16,2 | 2 565 |
| МН 732-1 | 700×1300 | L50×5 | 17,4 | 2 738 |
| МН 732-2 | 700×1300 | L50×5 | 17,1 | 2 694 |
| МН 733-1 | 700×1400 | L50×5 | 18,2 | 2 853 |
| МН 733-2 | 700×1400 | L50×5 | 17,9 | 2 810 |
| МН 734-1 | 800×800 | L50×5 | 14,0 | 2 247 |
| МН 734-2 | 800×800 | L50×5 | 13,8 | 2 218 |
| МН 735-1 | 800×900 | L50×5 | 14,8 | 2 363 |
| МН 735-2 | 800×900 | L50×5 | 14,6 | 2 334 |
| МН 736-1 | 800×1000 | L50×5 | 15,7 | 2 492 |
| МН 736-2 | 800×1000 | L50×5 | 15,4 | 2 449 |
| МН 737-1 | 800×1100 | L50×5 | 16,5 | 2 608 |
| МН 737-2 | 800×1100 | L50×5 | 16,2 | 2 565 |
| МН 738-1 | 800×1200 | L50×5 | 17,2 | 2 709 |
| МН 738-2 | 800×1200 | L50×5 | 16,9 | 2 665 |
| МН 739-1 | 800×1300 | L50×5 | 18,2 | 2 853 |
| МН 739-2 | 800×1300 | L50×5 | 17,9 | 2 810 |
| МН 740-1 | 800×1400 | L50×5 | 18,9 | 2 954 |
| МН 740-2 | 800×1400 | L50×5 | 18,6 | 2 911 |
| МН 741-1 | 800×1450 | L50×5 | 19,3 | 3 012 |
| МН 741-2 | 800×1450 | L50×5 | 19,0 | 2 968 |
| МН 742-1 | 800×1500 | L50×5 | 19,7 | 3 069 |
| МН 742-2 | 800×1500 | L50×5 | 19,4 | 3 026 |
| МН 743-1 | 900×900 | L50×5 | 15,5 | 2 464 |
| МН 743-2 | 900×900 | L50×5 | 15,3 | 2 435 |
| МН 744-1 | 900×1000 | L50×5 | 16,5 | 2 608 |
| МН 744-2 | 900×1000 | L50×5 | 16,2 | 2 565 |
| МН 745-1 | 900×1100 | L50×5 | 17,2 | 2 709 |
| МН 745-2 | 900×1100 | L50×5 | 16,9 | 2 665 |
| МН 746-1 | 900×1200 | L50×5 | 18,0 | 2 824 |
| МН 746-2 | 900×1200 | L50×5 | 17,7 | 2 781 |
| МН 747-1 | 900×1300 | L50×5 | 18,9 | 2 954 |
| МН 747-2 | 900×1300 | L50×5 | 18,6 | 2 911 |
| МН 748-1 | 900×1400 | L50×5 | 19,7 | 3 069 |
| МН 748-2 | 900×1400 | L50×5 | 19,4 | 3 026 |
| МН 749-1 | 900×1450 | L50×5 | 20,1 | 3 127 |
| МН 749-2 | 900×1450 | L50×5 | 19,8 | 3 084 |
| МН 750-1 | 900×1500 | L50×5 | 20,5 | 3 185 |
| МН 750-2 | 900×1500 | L50×5 | 20,2 | 3 142 |
| МН 751-1 | 1000×1000 | L50×5 | 17,4 | 2 738 |
| МН 751-2 | 1000×1000 | L50×5 | 17,1 | 2 694 |
| МН 752-1 | 1000×1100 | L50×5 | 18,2 | 2 853 |
| МН 752-2 | 1000×1100 | L50×5 | 17,9 | 2 810 |
| МН 753-1 | 1000×1200 | L50×5 | 18,9 | 2 954 |
| МН 753-2 | 1000×1200 | L50×5 | 18,6 | 2 911 |
| МН 754-1 | 1000×1300 | L50×5 | 19,9 | 3 098 |
| МН 754-2 | 1000×1300 | L50×5 | 19,5 | 3 041 |
| МН 755-1 | 1000×1400 | L50×5 | 20,7 | 3 214 |
| МН 755-2 | 1000×1400 | L50×5 | 20,3 | 3 156 |
| МН 756-1 | 1000×1450 | L50×5 | 21,0 | 3 257 |
| МН 756-2 | 1000×1450 | L50×5 | 20,6 | 3 199 |
| МН 757-1 | 1000×1500 | L50×5 | 21,4 | 3 315 |
| МН 757-2 | 1000×1500 | L50×5 | 21,0 | 3 257 |
| МН 758-1 | 1100×1100 | L50×5 | 18,9 | 2 954 |
| МН 758-2 | 1100×1100 | L50×5 | 18,6 | 2 911 |
| МН 759-1 | 1100×1200 | L50×5 | 19,7 | 3 069 |
| МН 759-2 | 1100×1200 | L50×5 | 19,4 | 3 026 |
| МН 760-1 | 1100×1300 | L50×5 | 20,6 | 3 199 |
| МН 760-2 | 1100×1300 | L50×5 | 20,2 | 3 142 |
| МН 761-1 | 1100×1400 | L50×5 | 21,4 | 3 315 |
| МН 761-2 | 1100×1400 | L50×5 | 21,0 | 3 257 |
| МН 762-1 | 1100×1450 | L50×5 | 22,5 | 3 473 |
| МН 762-2 | 1100×1450 | L50×5 | 22,2 | 3 430 |
| МН 763-1 | 1100×1500 | L50×5 | 22,2 | 3 430 |
| МН 763-2 | 1100×1500 | L50×5 | 21,8 | 3 372 |
| МН 764-1 | 1200×1200 | L50×5 | 20,4 | 3 170 |
| МН 764-2 | 1200×1200 | L50×5 | 20,1 | 3 127 |
| МН 765-1 | 1200×1300 | L50×5 | 21,4 | 3 315 |
| МН 765-2 | 1200×1300 | L50×5 | 21,0 | 3 257 |
| МН 766-1 | 1200×1400 | L50×5 | 22,2 | 3 430 |
| МН 766-2 | 1200×1400 | L50×5 | 21,8 | 3 372 |
| МН 767-1 | 1200×1450 | L50×5 | 23,3 | 3 589 |
| МН 767-2 | 1200×1450 | L50×5 | 22,9 | 3 531 |
| МН 768-1 | 1200×1500 | L50×5 | 22,9 | 3 531 |
| МН 768-2 | 1200×1500 | L50×5 | 22,5 | 3 473 |
| МН 769-1 | 1300×1300 | L50×5 | 22,6 | 3 488 |
| МН 769-2 | 1300×1300 | L50×5 | 22,2 | 3 430 |
| МН 770-1 | 1300×1400 | L50×5 | 23,1 | 3 560 |
| МН 770-2 | 1300×1400 | L50×5 | 22,7 | 3 502 |
| МН 771-1 | 1300×1450 | L50×5 | 24,2 | 3 719 |
| МН 771-2 | 1300×1450 | L50×5 | 23,8 | 3 661 |
| МН 772-1 | 1300×1500 | L50×5 | 23,9 | 3 675 |
| МН 772-2 | 1300×1500 | L50×5 | 23,5 | 3 618 |
| МН 773-1 | 1400×1400 | L50×5 | 23,9 | 3 675 |
| МН 773-2 | 1400×1400 | L50×5 | 23,5 | 3 618 |
| МН 774-1 | 1450×1450 | L50×5 | 24,6 | 3 776 |
| МН 774-2 | 1450×1450 | L50×5 | 24,2 | 3 719 |
| МН 775-1 | 1500×1500 | L50×5 | 25,4 | 3 892 |
| МН 775-2 | 1500×1500 | L50×5 | 25,0 | 3 834 |

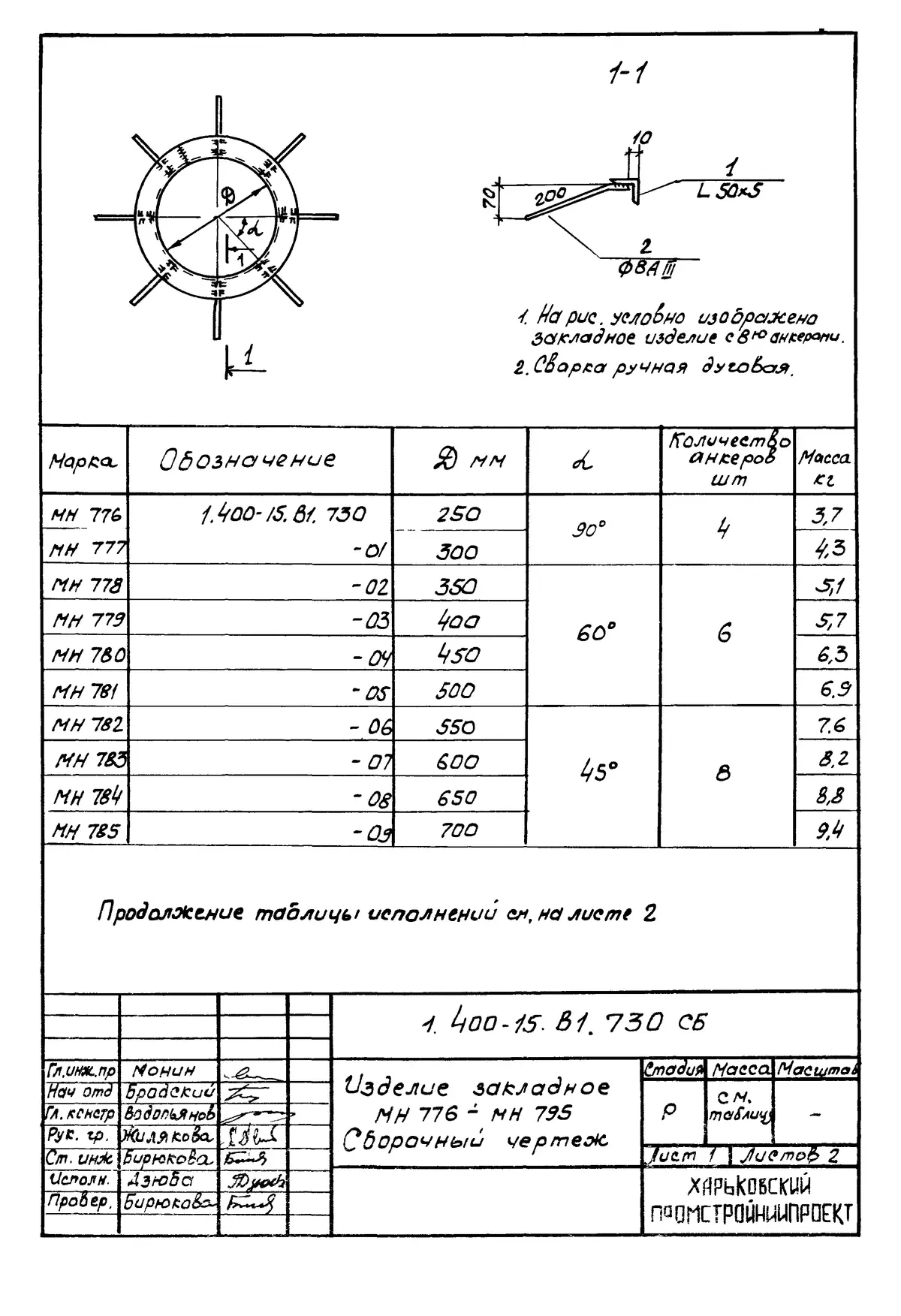

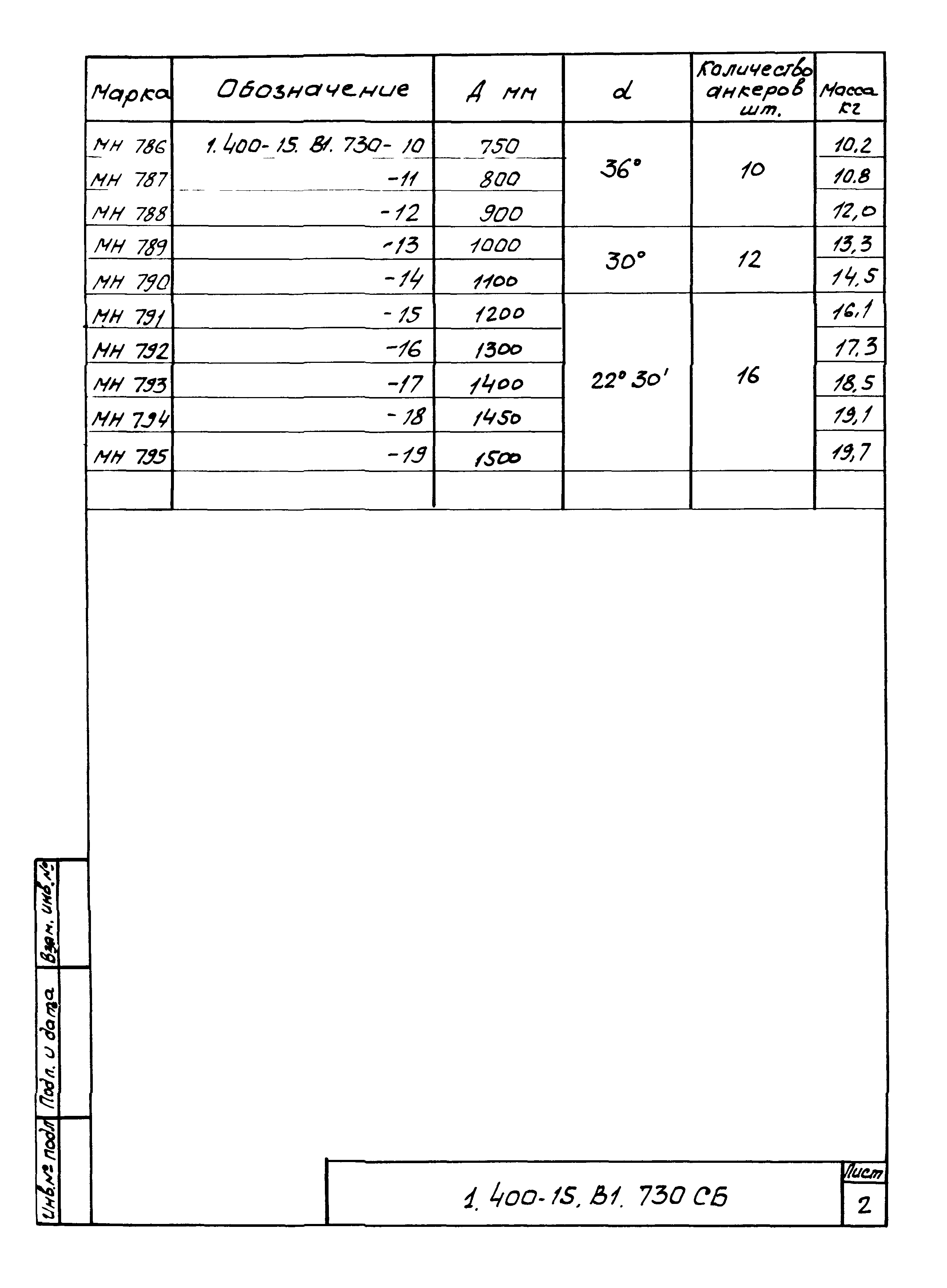

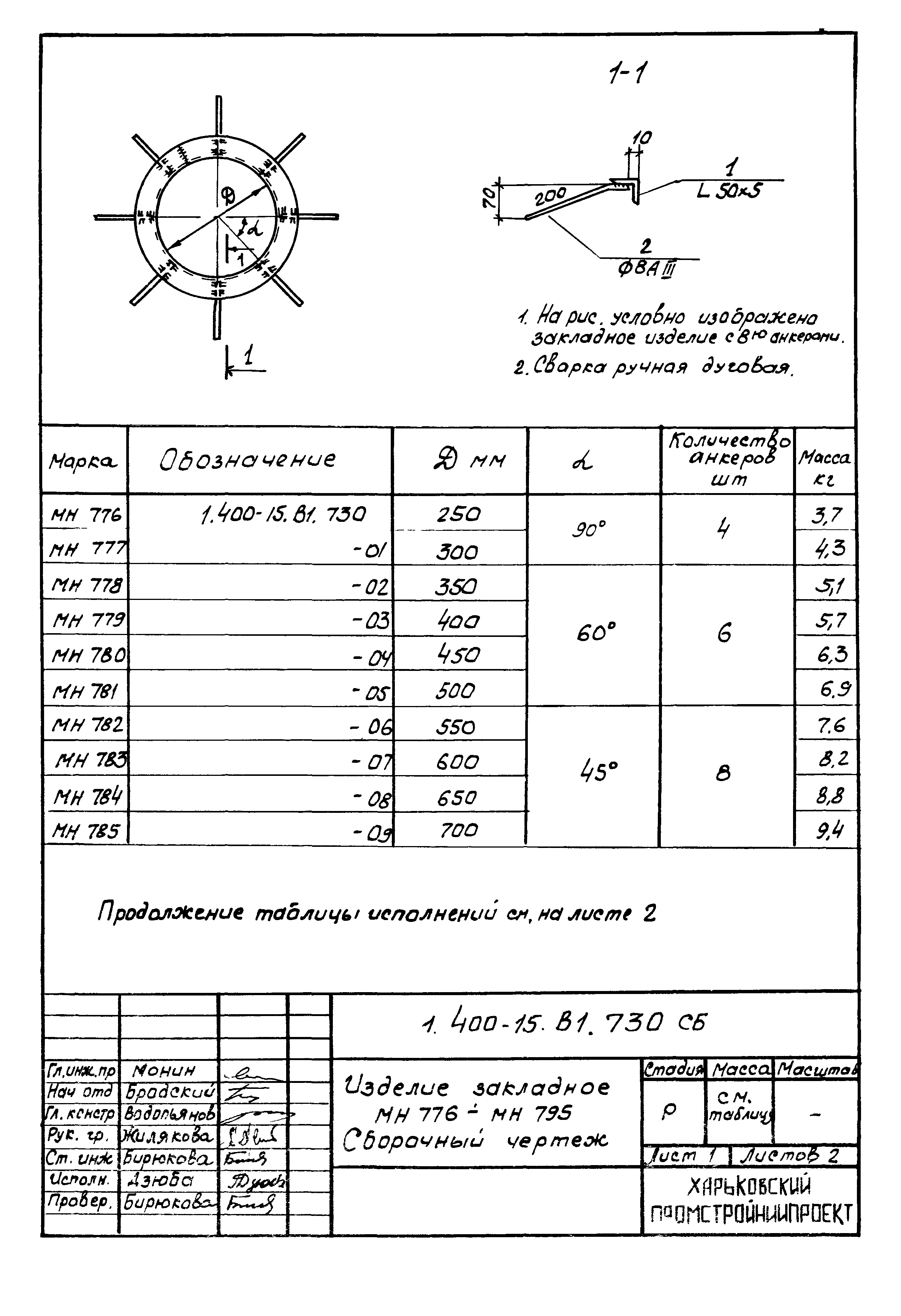

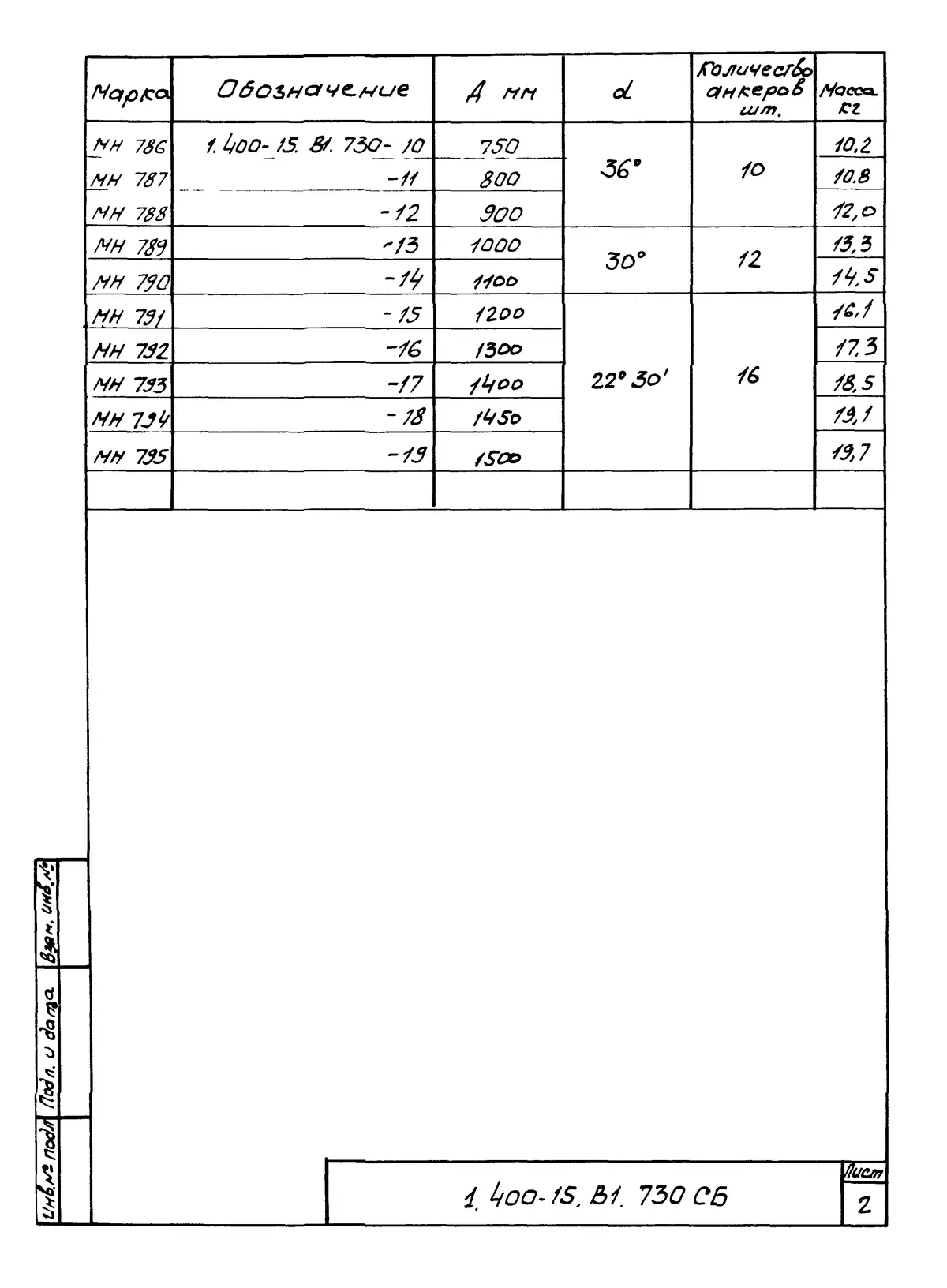

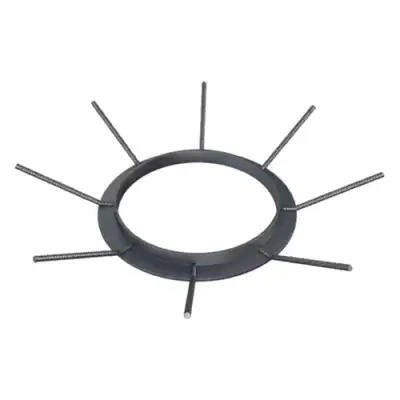

МН 776–795. Кольцевые обрамления
Кольцо из уголка 50×5 диаметром 250–1500 мм с 4–16 анкерами Ø8 А-III. Для круглых отверстий под трубопроводы и вентиляцию.
Посчитать и выставить счёт на МН 776–795 →| Марка | Диаметр D, мм | Анкеры Ø8 А-III | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|
| МН 776 | Ø250 | 4 шт. | 3,7 | 901 |
| МН 777 | Ø300 | 4 шт. | 4,3 | 999 |
| МН 778 | Ø350 | 6 шт. | 5,1 | 1 129 |
| МН 779 | Ø400 | 6 шт. | 5,7 | 1 227 |
| МН 780 | Ø450 | 6 шт. | 6,3 | 1 325 |
| МН 781 | Ø500 | 6 шт. | 6,9 | 1 423 |
| МН 782 | Ø550 | 8 шт. | 7,6 | 1 537 |
| МН 783 | Ø600 | 8 шт. | 8,2 | 1 635 |
| МН 784 | Ø650 | 8 шт. | 8,8 | 1 732 |
| МН 785 | Ø700 | 8 шт. | 9,4 | 1 830 |
| МН 786 | Ø750 | 10 шт. | 10,2 | 1 961 |
| МН 787 | Ø800 | 10 шт. | 10,8 | 2 059 |
| МН 788 | Ø900 | 10 шт. | 12,0 | 2 254 |
| МН 789 | Ø1000 | 12 шт. | 13,3 | 2 466 |
| МН 790 | Ø1100 | 12 шт. | 14,5 | 2 662 |
| МН 791 | Ø1200 | 16 шт. | 16,1 | 2 923 |
| МН 792 | Ø1300 | 16 шт. | 17,3 | 3 118 |
| МН 793 | Ø1400 | 16 шт. | 18,5 | 3 314 |
| МН 794 | Ø1450 | 16 шт. | 19,1 | 3 412 |
| МН 795 | Ø1500 | 16 шт. | 19,7 | 3 510 |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.

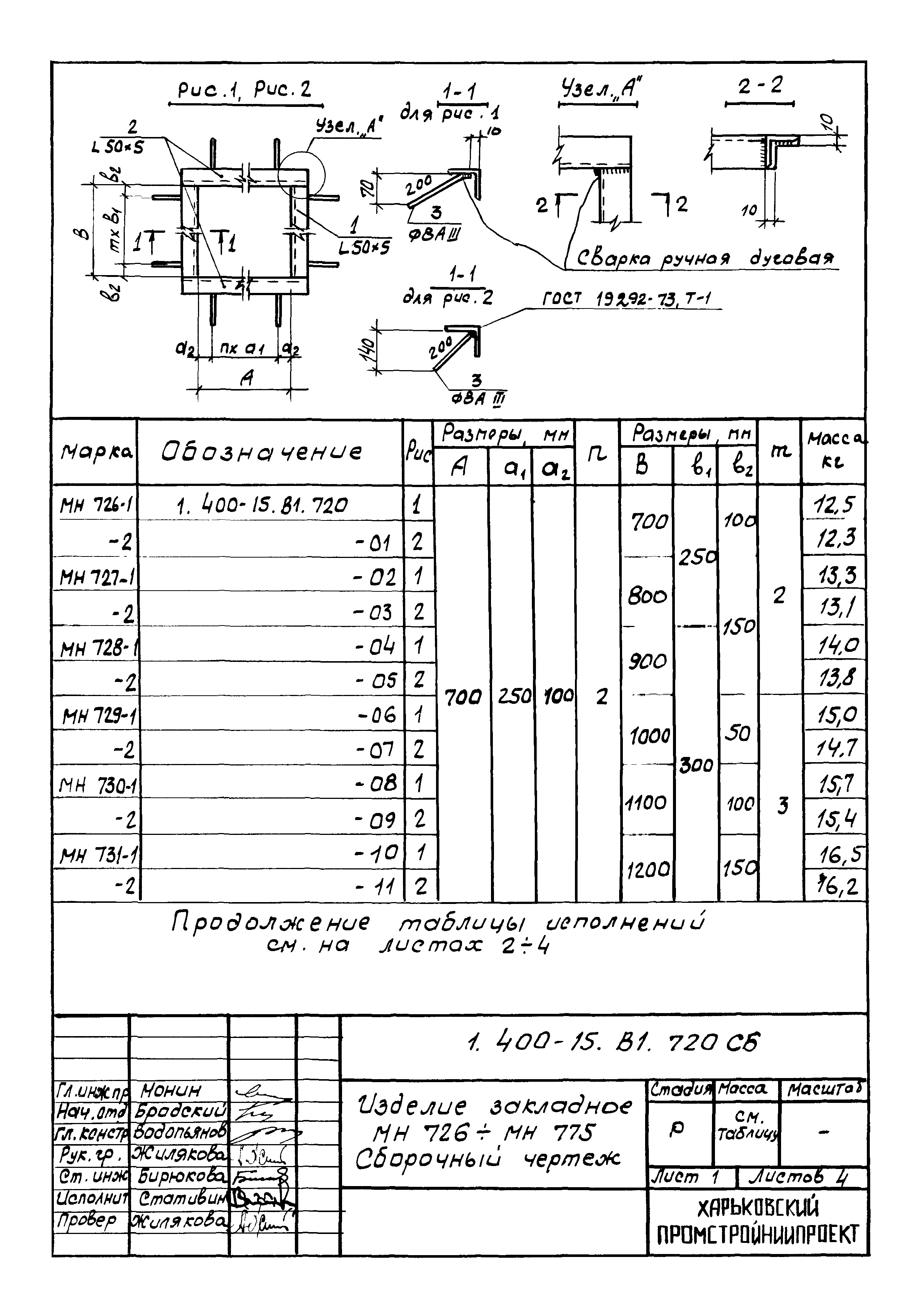

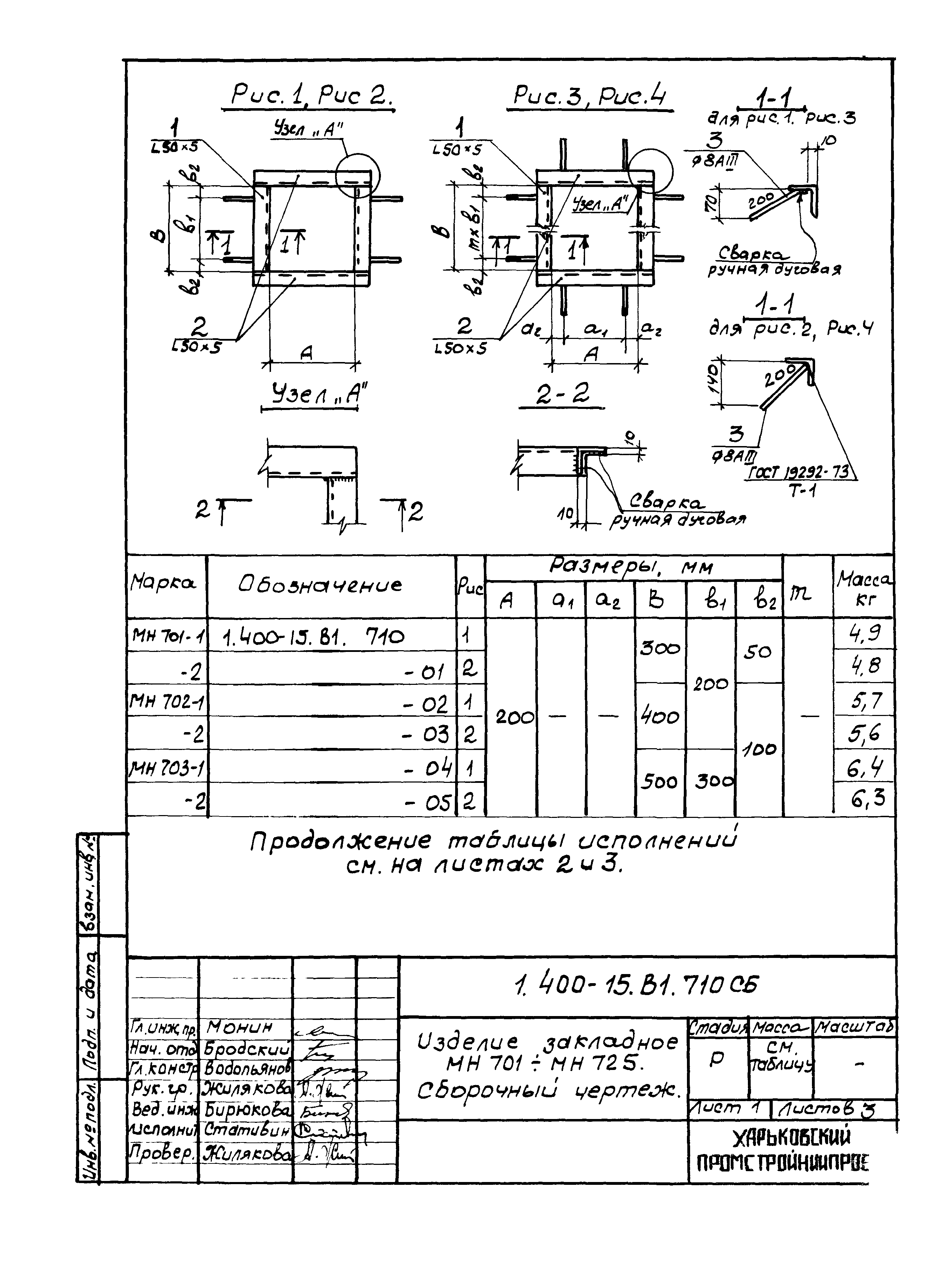

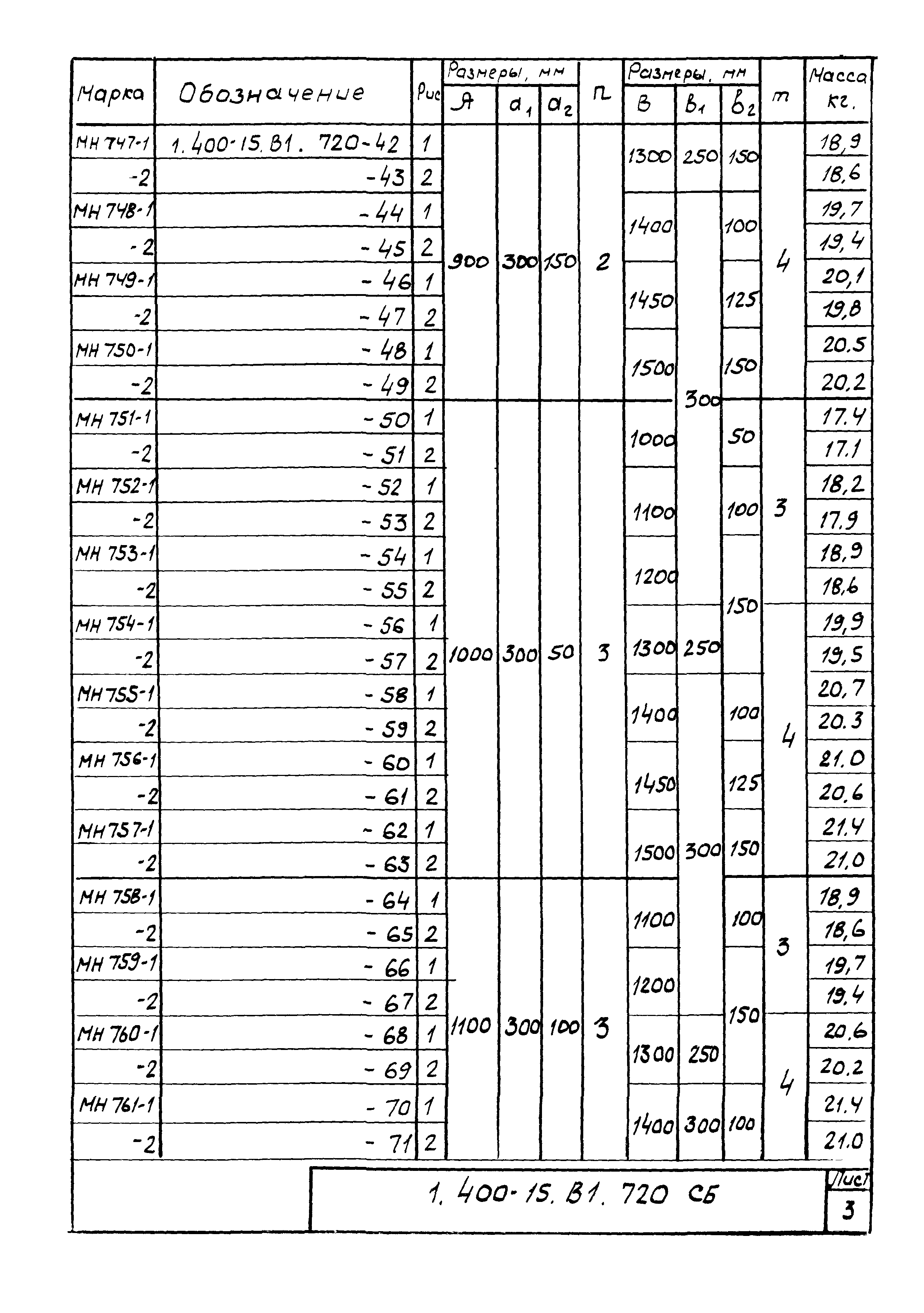

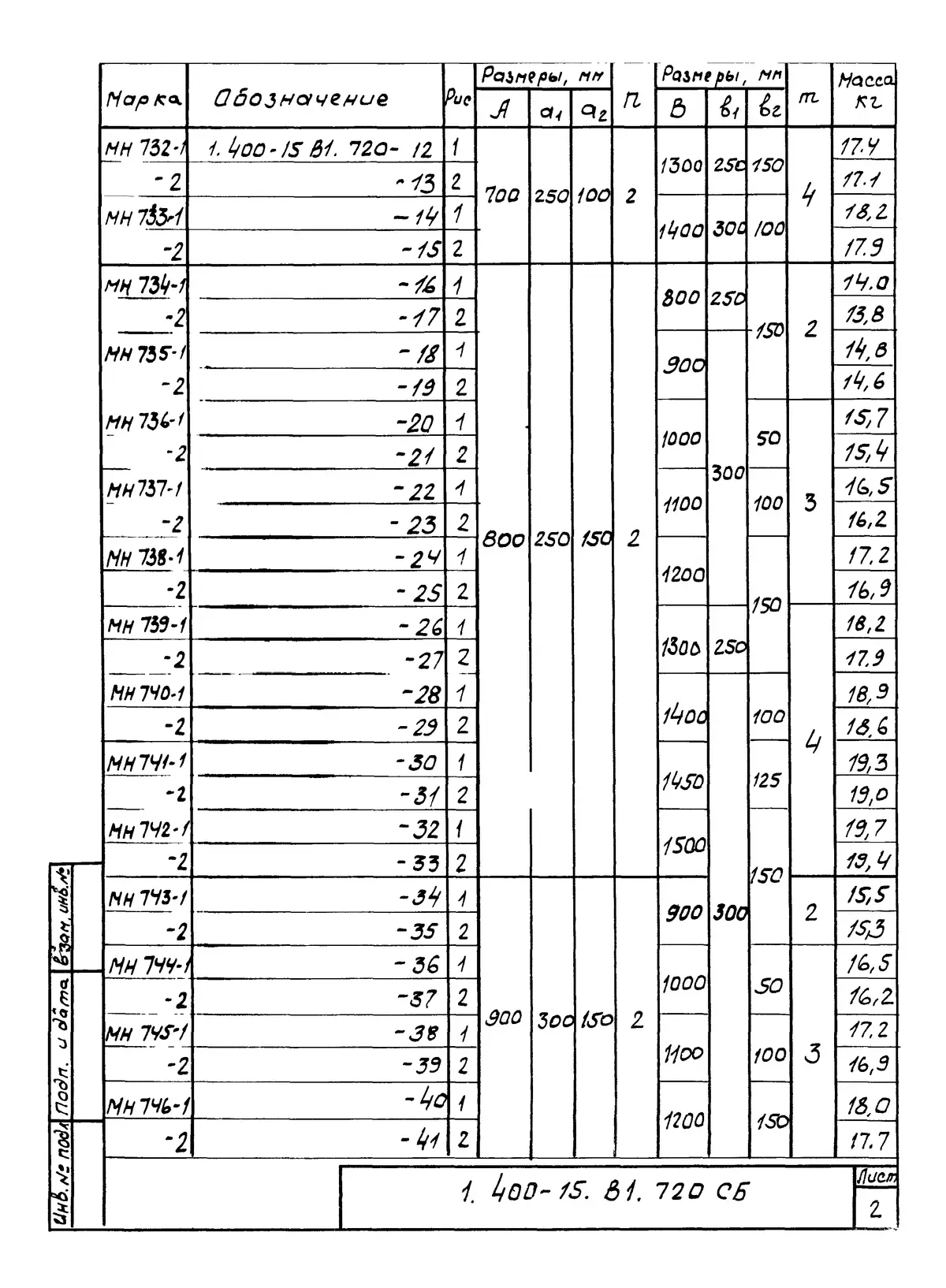

Серия 1.400-15 выпуск 1 · сборочные чертежи

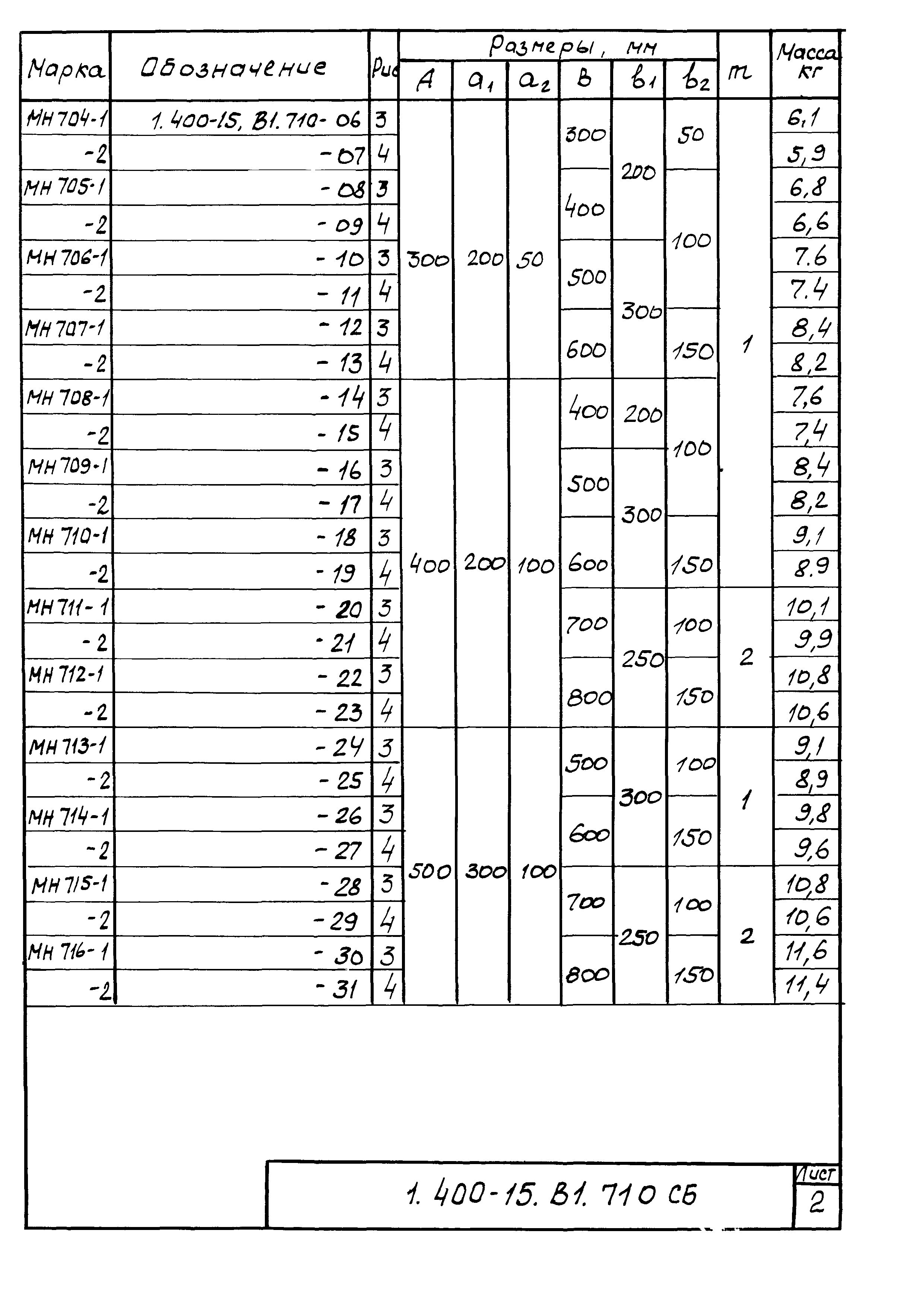

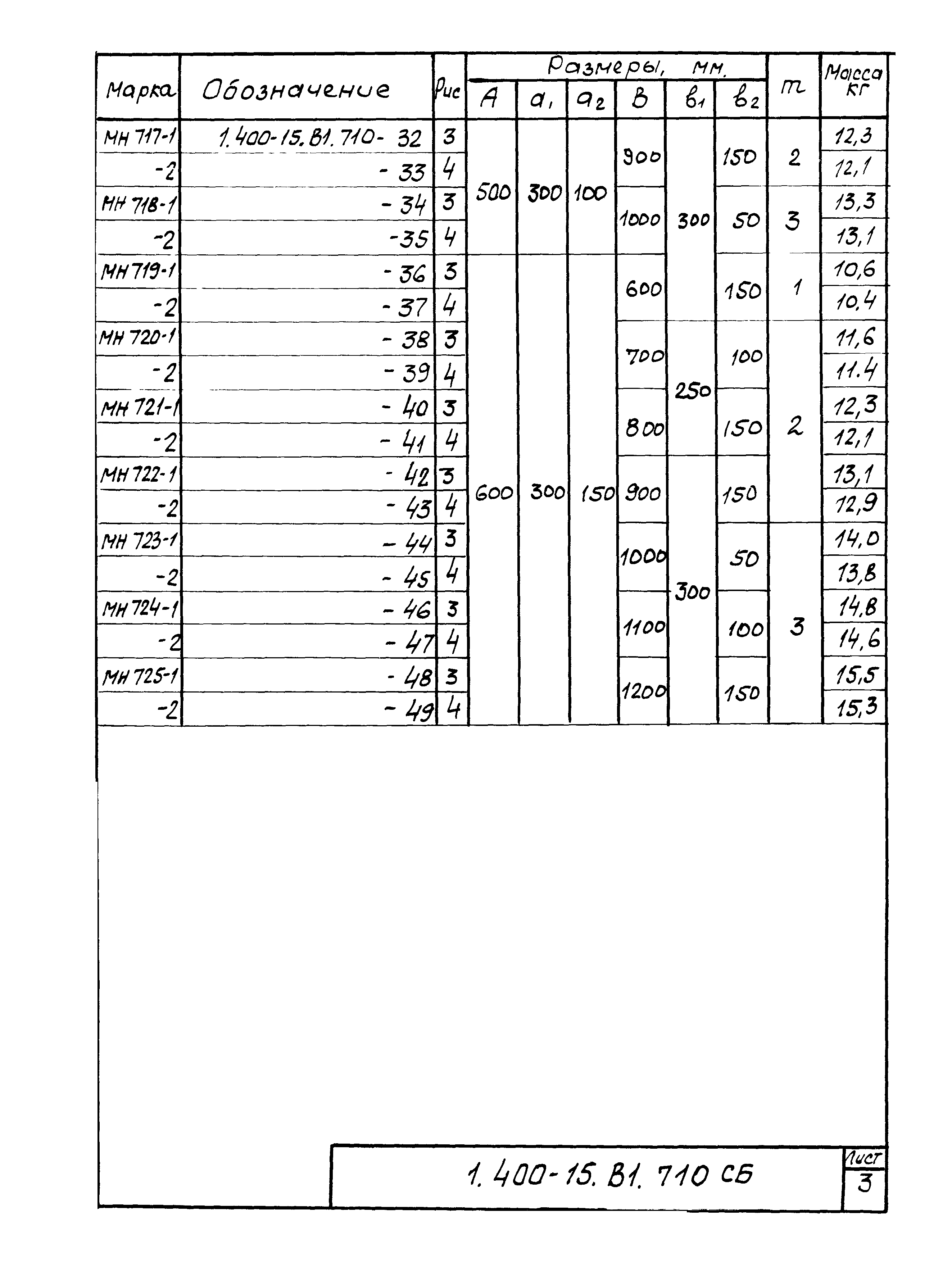

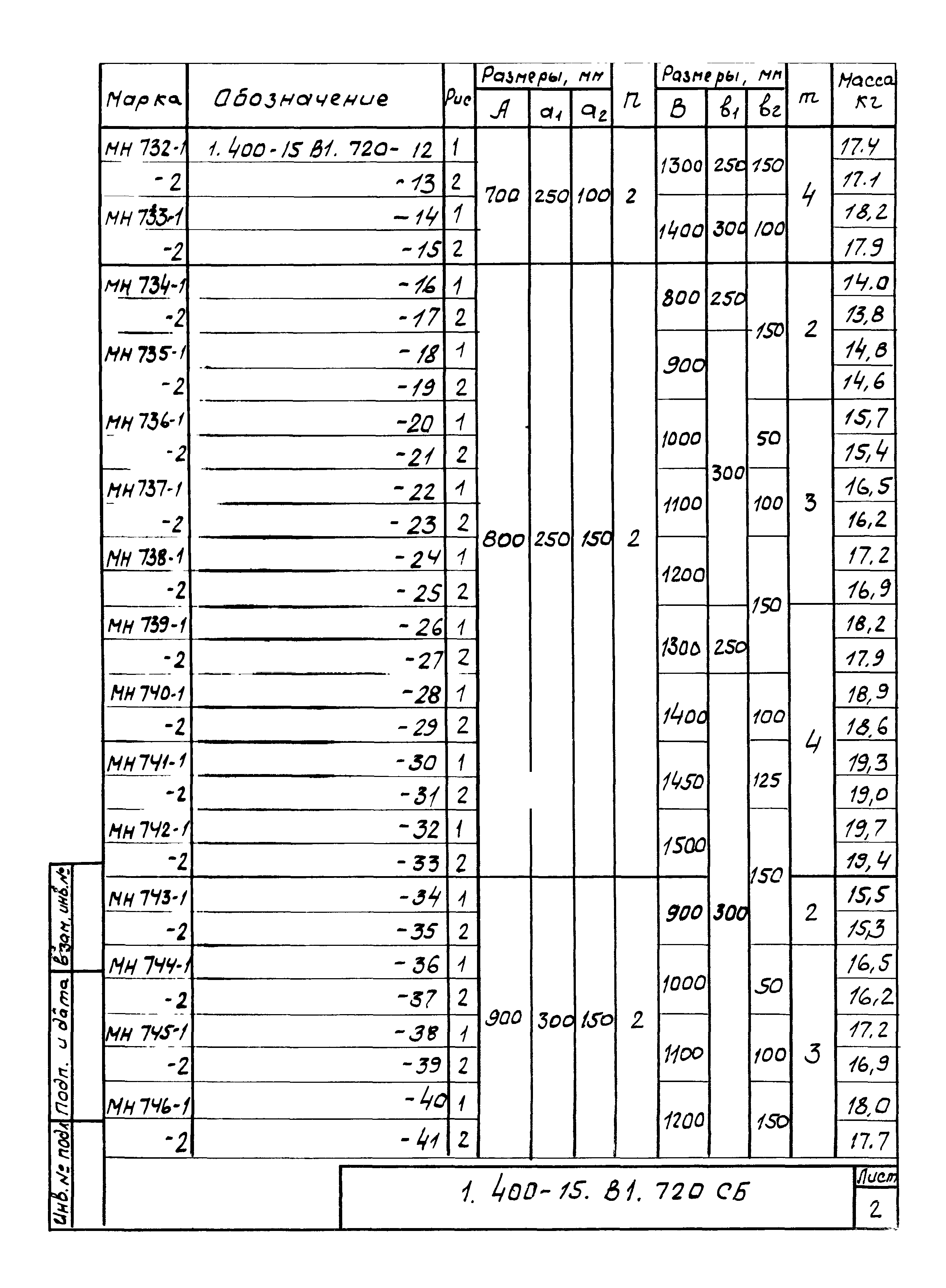

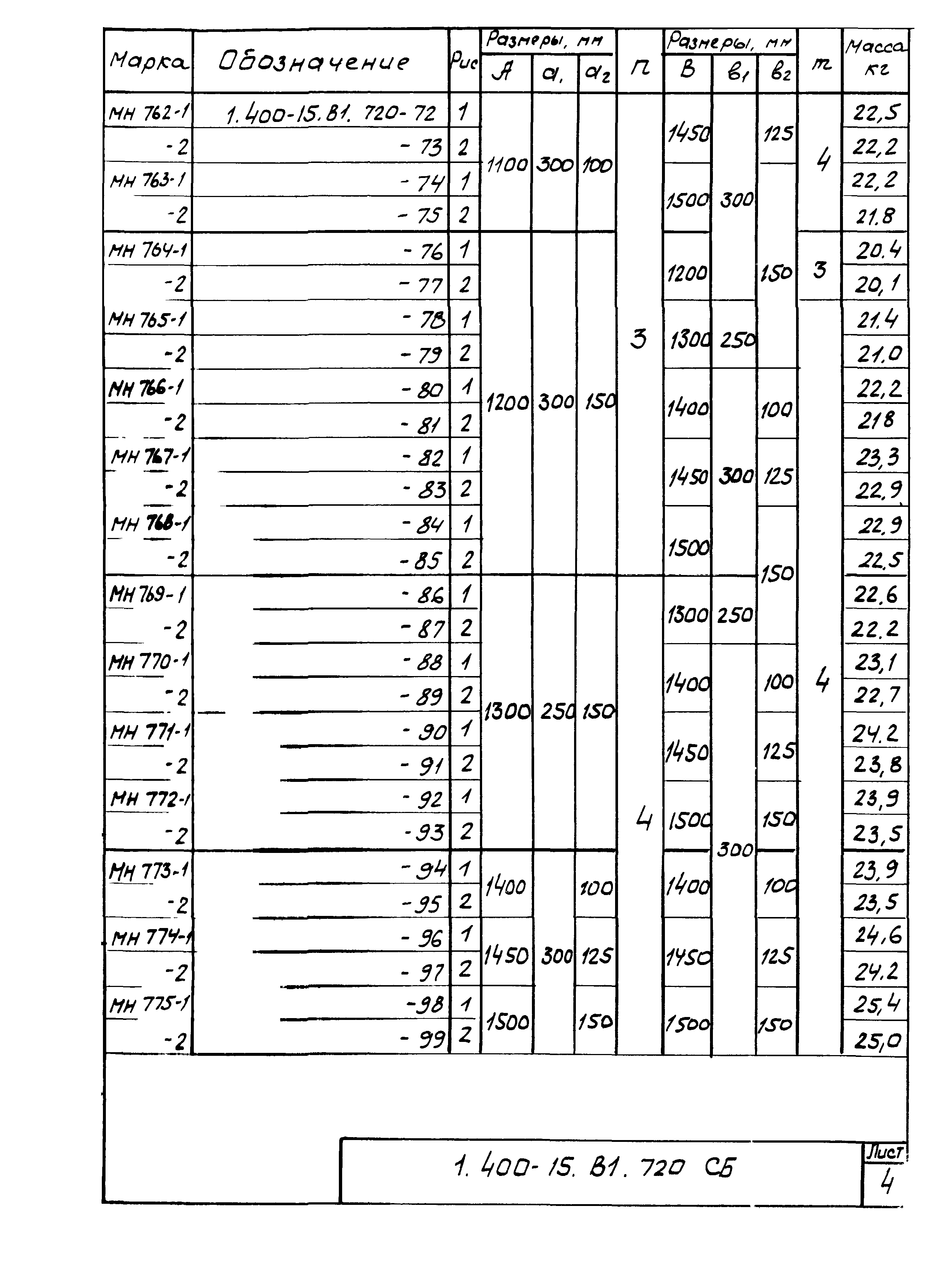

Чертежи закладных МН 701–795
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 701–795
Коротко: закладные детали МН 701–795 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 170 марок с исполнениями, масса одной детали 3,7–25,4 кг, ориентировочная цена от 560 до 3 810 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 701–795?
Прямоугольные и кольцевые рамки из уголка или полосы с приваренными анкерами. Окантовывают отверстия и проёмы в плитах и стенах. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 701–795?
Масса одной детали от 3,7 до 25,4 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 701–795?
Ориентировочная цена от 560 до 3 810 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 701–795?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
Пришлите ведомость закладных
Укажите марки с исполнением, количество и покрытие. Калькулятор на этой странице считает стоимость и срок сразу и выставляет счёт. Нестандарт и покрытие по проекту посчитаем по почте в течение рабочего дня.
