Прислать чертежи →Серия 1.400-15 выпуск 1 · собственное производство в Санкт-Петербурге
Закладные детали МН 401–418

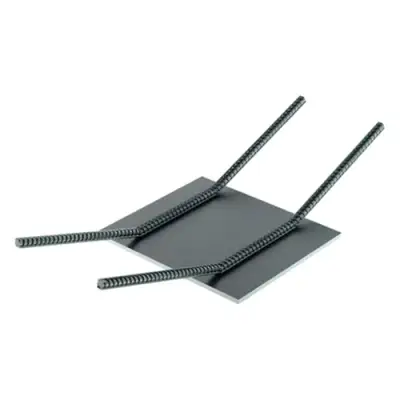

Анкеры из арматуры Ø8 А-III приварены вдоль пластины внахлёст и отогнуты в тело бетона. Такие закладные ставят в тонкие плиты, стенки и ребра, где нет глубины под прямые анкеры. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. Исполнение -1 имеет анкеры длиной e = 300 мм с отгибом h = 120 мм, исполнение -2: e = 250 мм, h = 70 мм. Марки МН 414–418 изготавливаются полосой нужной длины, масса указана на 1 погонный метр. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 401–404. Малые пластины с двумя анкерами
Пластины 100×200 – 150×250 мм с двумя отогнутыми анкерами.
Посчитать и выставить счёт на МН 401–404 →| Марка | Пластина, мм | Анкеры Ø8 А-III | Длина анкера e, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 401-1 | 100×200 | 2 шт. | 300 | 1,4 | 429 |
| МН 401-2 | 100×200 | 2 шт. | 250 | 1,3 | 415 |
| МН 402-1 | 150×150 | 2 шт. | 300 | 1,6 | 458 |
| МН 402-2 | 150×150 | 2 шт. | 250 | 1,5 | 444 |
| МН 403-1 | 150×200 | 2 шт. | 300 | 1,9 | 502 |
| МН 403-2 | 150×200 | 2 шт. | 250 | 1,8 | 487 |
| МН 404-1 | 150×250 | 2 шт. | 300 | 2,3 | 559 |
| МН 404-2 | 150×250 | 2 шт. | 250 | 2,2 | 545 |
МН 405–413. Пластины 200–250 мм
Пластины 200×150 – 250×400 мм с двумя или тремя отогнутыми анкерами.
Посчитать и выставить счёт на МН 405–413 →| Марка | Пластина, мм | Анкеры Ø8 А-III | Длина анкера e, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 405-1 | 200×150 | 2 шт. | 300 | 2,0 | 516 |
| МН 405-2 | 200×150 | 2 шт. | 250 | 1,9 | 502 |
| МН 406-1 | 200×200 | 2 шт. | 300 | 2,5 | 588 |
| МН 406-2 | 200×200 | 2 шт. | 250 | 2,4 | 574 |
| МН 407-1 | 200×250 | 2 шт. | 300 | 3,0 | 660 |
| МН 407-2 | 200×250 | 2 шт. | 250 | 2,9 | 646 |
| МН 408-1 | 250×150 | 2 шт. | 300 | 2,4 | 574 |
| МН 408-2 | 250×150 | 2 шт. | 250 | 2,3 | 559 |
| МН 409-1 | 250×200 | 2 шт. | 300 | 3,0 | 660 |
| МН 409-2 | 250×200 | 2 шт. | 250 | 2,9 | 646 |
| МН 410-1 | 250×250 | 2 шт. | 300 | 3,5 | 732 |
| МН 410-2 | 250×250 | 2 шт. | 250 | 3,4 | 718 |
| МН 411-1 | 200×300 | 3 шт. | 300 | 3,6 | 747 |
| МН 411-2 | 200×300 | 3 шт. | 250 | 3,5 | 732 |
| МН 412-1 | 250×300 | 3 шт. | 300 | 4,3 | 848 |
| МН 412-2 | 250×300 | 3 шт. | 250 | 4,2 | 833 |
| МН 413-1 | 250×400 | 3 шт. | 300 | 5,5 | 1 021 |
| МН 413-2 | 250×400 | 3 шт. | 250 | 5,4 | 1 006 |
МН 414–418. Полосовые закладные погонной длины
Полоса шириной 60–250 мм с отогнутыми анкерами через 250 мм, длина по проекту.
Посчитать и выставить счёт на МН 414–418 →| Марка | Пластина, мм | Анкеры Ø8 А-III | Длина анкера e, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|
| МН 414-1 | 60 × длина по месту | через 250 мм | 300 | 3,8 за 1 м | 776 за 1 м |
| МН 414-2 | 60 × длина по месту | через 250 мм | 250 | 3,7 за 1 м | 761 за 1 м |
| МН 415-1 | 100 × длина по месту | через 250 мм | 300 | 5,7 за 1 м | 1 050 за 1 м |
| МН 415-2 | 100 × длина по месту | через 250 мм | 250 | 5,6 за 1 м | 1 035 за 1 м |
| МН 416-1 | 150 × длина по месту | через 250 мм | 300 | 8,1 за 1 м | 1 396 за 1 м |
| МН 416-2 | 150 × длина по месту | через 250 мм | 250 | 8,0 за 1 м | 1 382 за 1 м |
| МН 417-1 | 200 × длина по месту | через 250 мм | 300 | 10,5 за 1 м | 1 742 за 1 м |
| МН 417-2 | 200 × длина по месту | через 250 мм | 250 | 10,4 за 1 м | 1 728 за 1 м |
| МН 418-1 | 250 × длина по месту | через 250 мм | 300 | 12,9 за 1 м | 2 088 за 1 м |
| МН 418-2 | 250 × длина по месту | через 250 мм | 250 | 12,8 за 1 м | 2 074 за 1 м |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.
Серия 1.400-15 выпуск 1 · сборочные чертежи

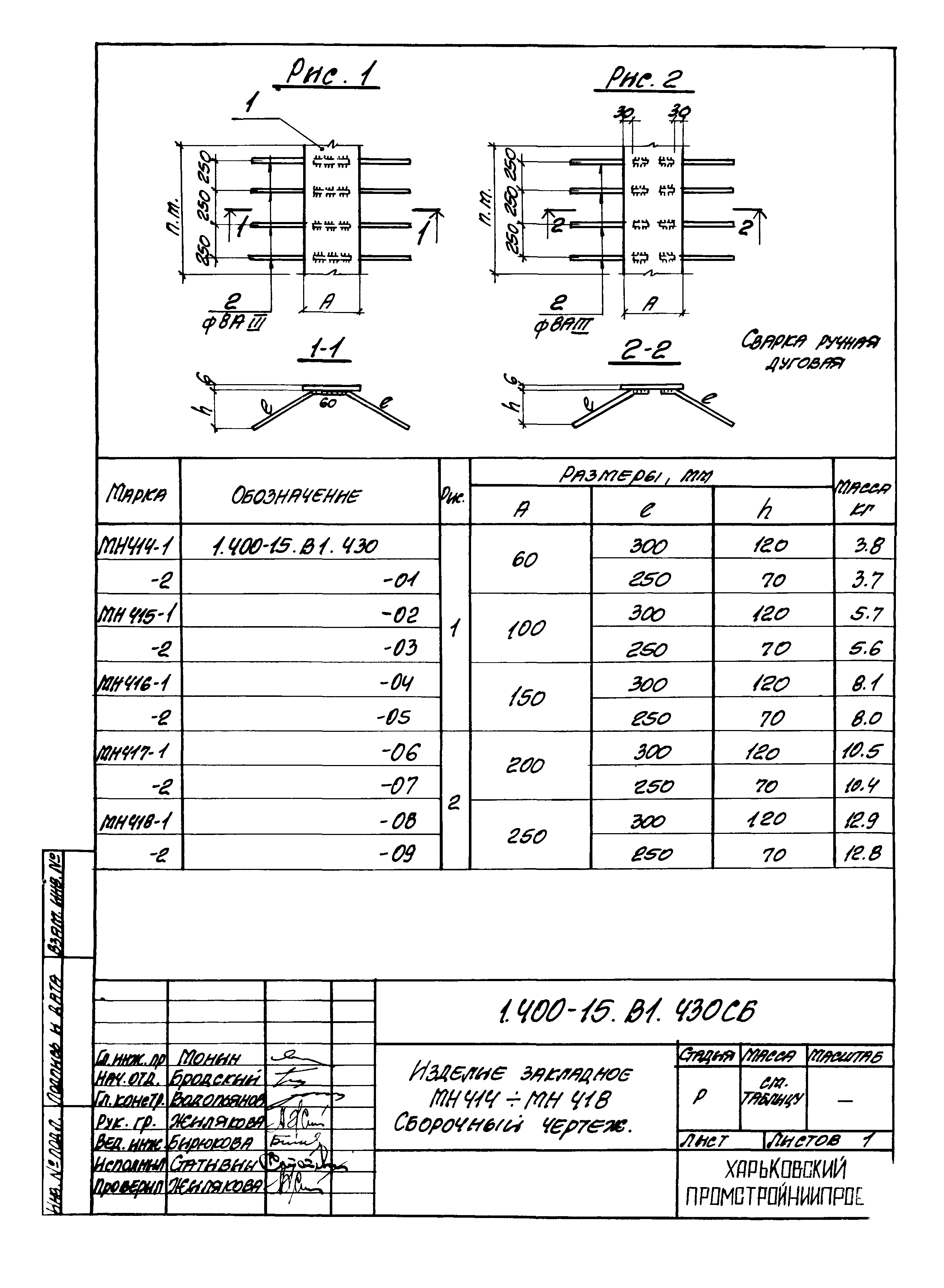

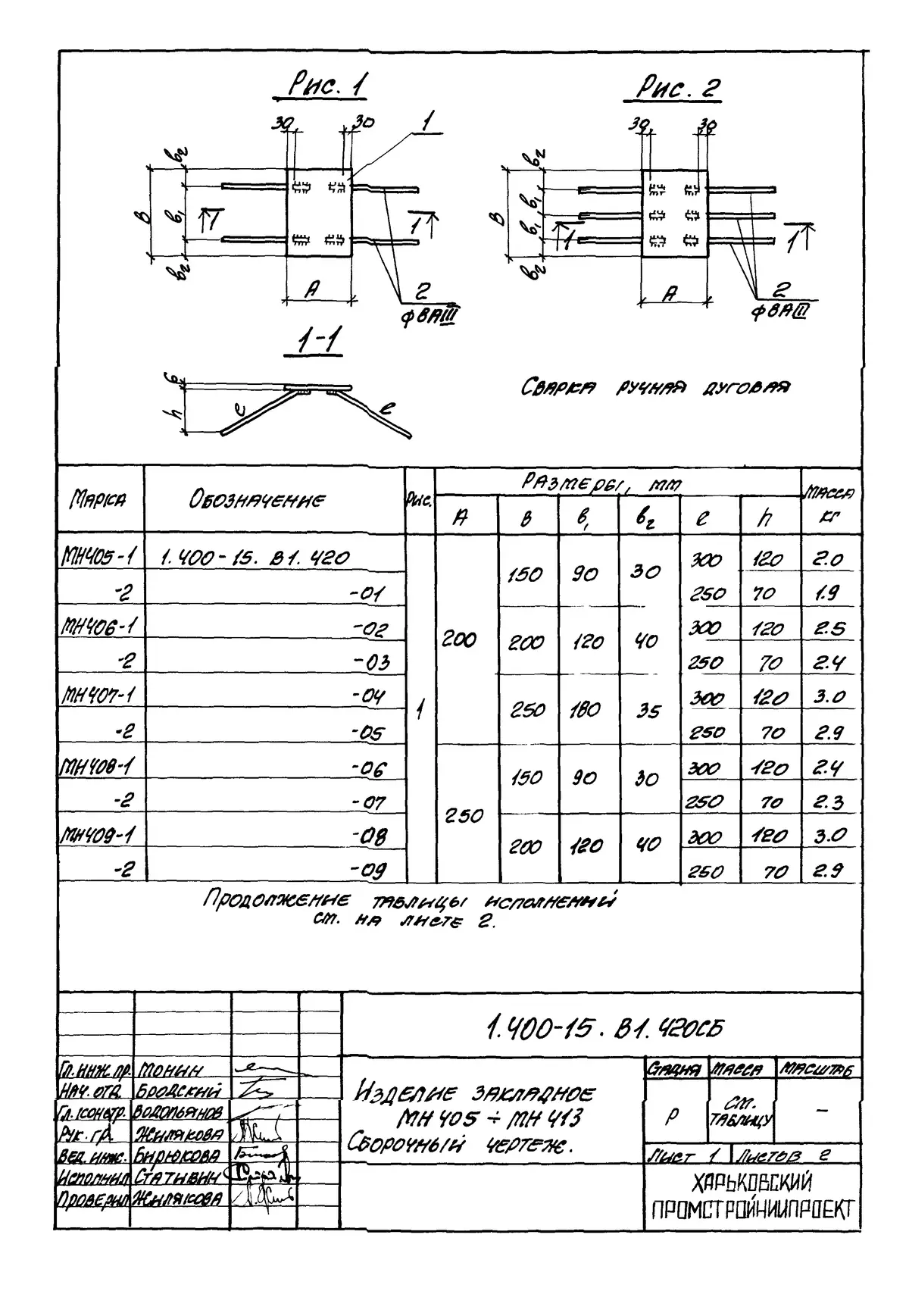

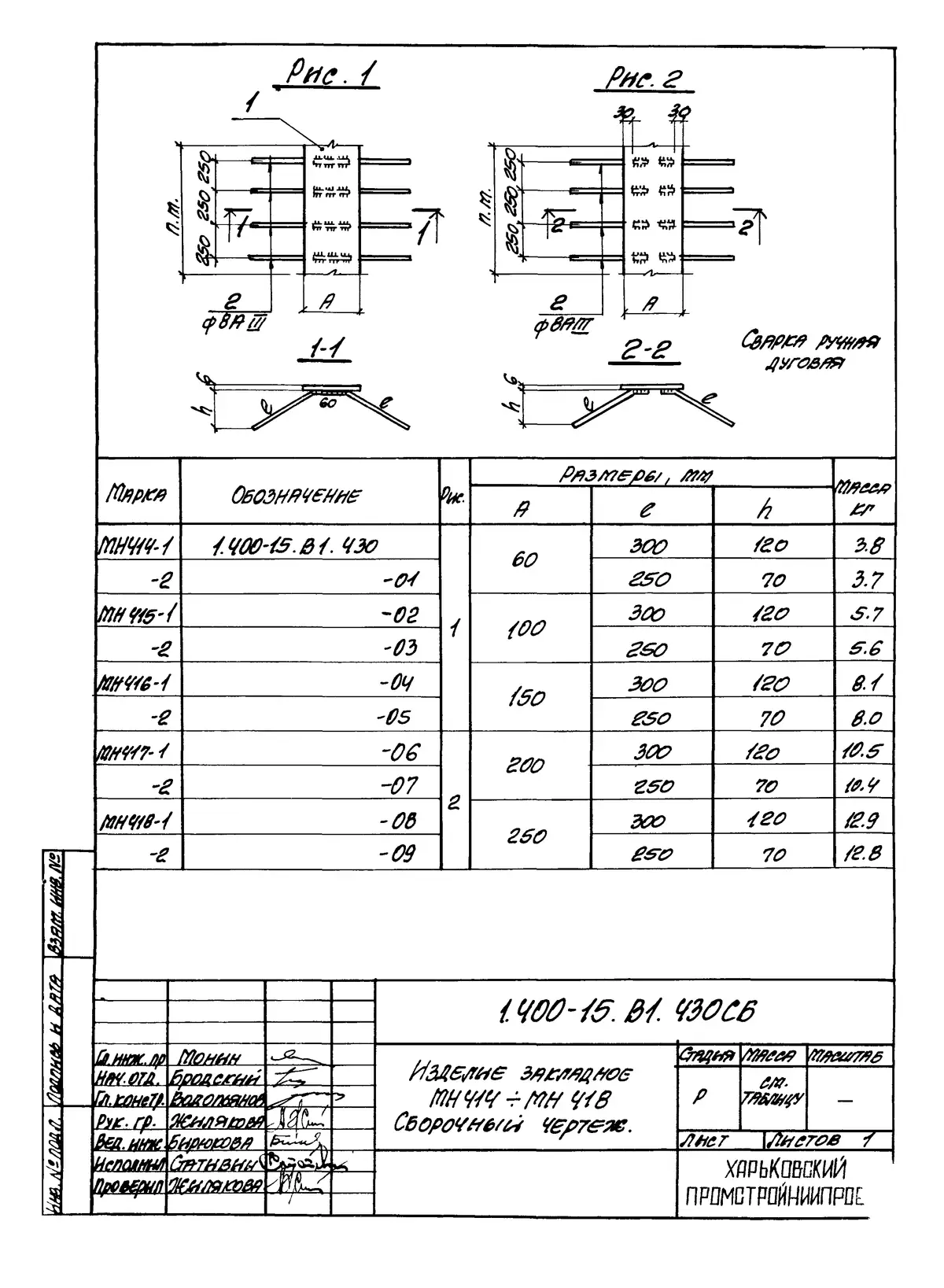

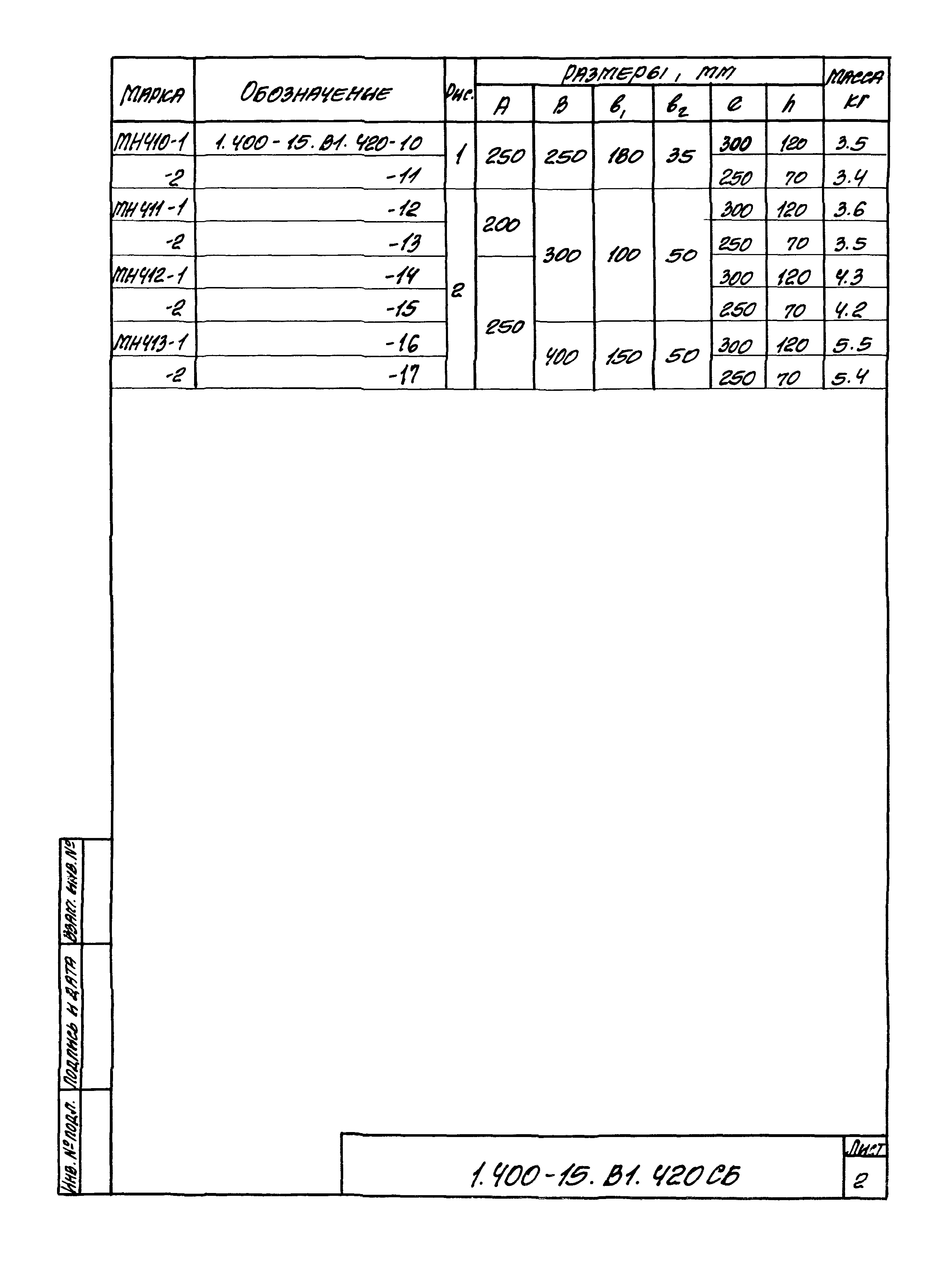

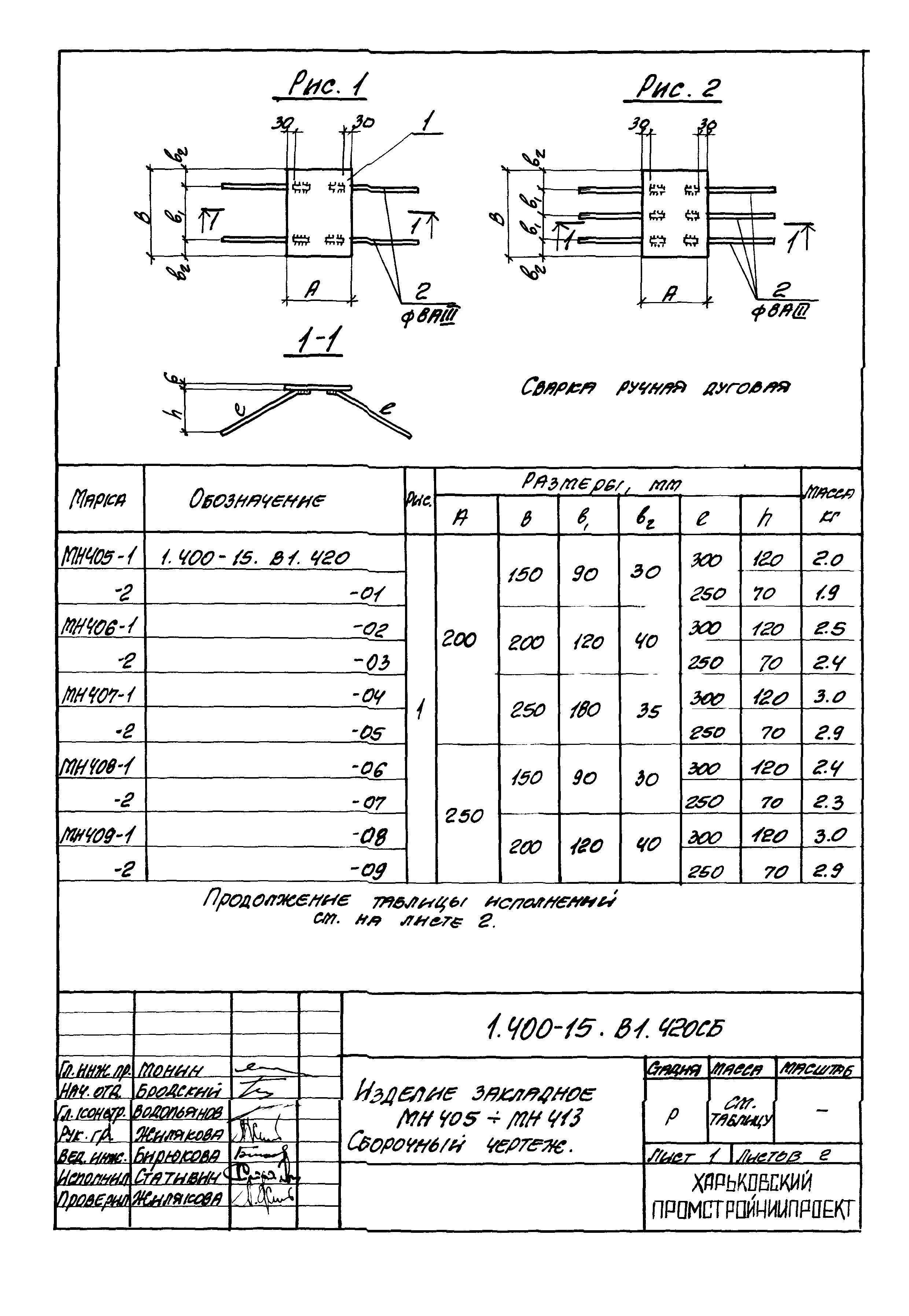

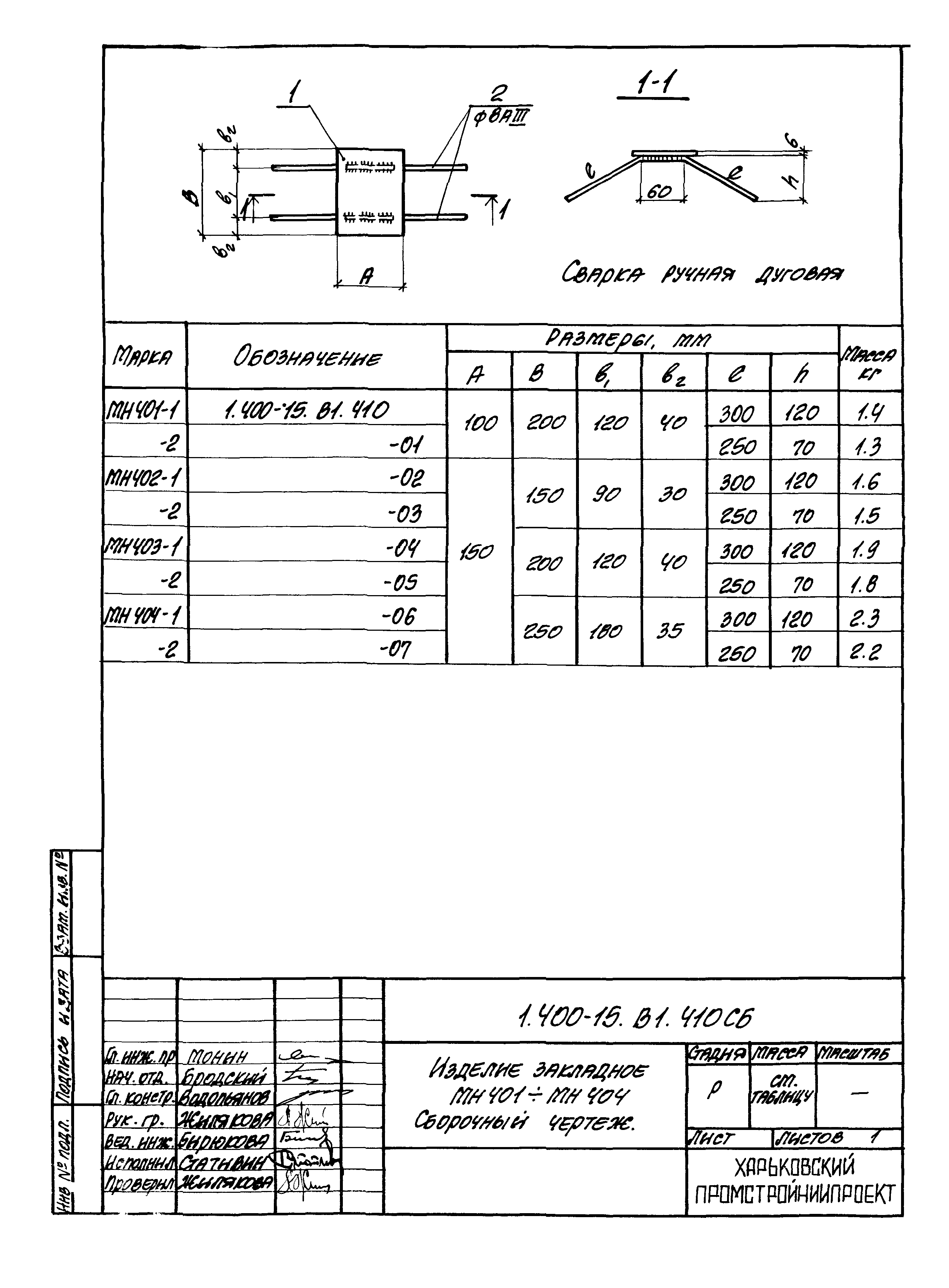

Чертежи закладных МН 401–418
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 401–418
Коротко: закладные детали МН 401–418 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 36 марок с исполнениями, масса одной детали 1,3–12,9 кг, ориентировочная цена от 200 до 830 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 401–418?
Пластины с анкерами, приваренными вдоль пластины внахлёст и отогнутыми в тело бетона. Подходят для тонких плит и стенок, где нет глубины под прямые анкеры. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 401–418?
Масса одной детали от 1,3 до 12,9 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 401–418?
Ориентировочная цена от 200 до 830 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 401–418?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
Пришлите ведомость закладных
Укажите марки с исполнением, количество и покрытие. Калькулятор на этой странице считает стоимость и срок сразу и выставляет счёт. Нестандарт и покрытие по проекту посчитаем по почте в течение рабочего дня.
