Прислать чертежи →Серия 1.400-15 выпуск 1 · собственное производство в Санкт-Петербурге

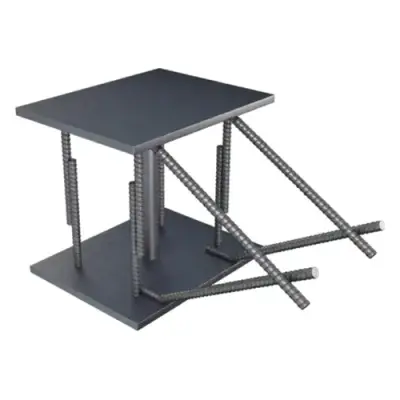

Закладные детали МН 601–617
Комбинированные закладные из двух пластин, прямых и наклонных анкеров и трубки. Воспринимают большие и разнонаправленные нагрузки в узлах колонн, ригелей и тяжёлого оборудования. Поставляются разобранным комплектом: окончательная сборка выполняется при установке в опалубку. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. У марок этой группы нет исполнений. В комплект входят две пластины с анкерами и трубка; монтажные швы выполняются при сборке закладной на месте установки. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 601–617. Пространственные закладные изделия
Пластины 300×200 – 300×400 мм толщиной 8–12 мм, анкеры Ø12 или Ø16 А-III длиной 200–840 мм.
Посчитать и выставить счёт на МН 601–617 →| Марка | Пластины, мм (2 шт.) | Толщина, мм | Анкеры, А-III | Длина анкеров, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|
| МН 601 | 300×200 | 8 | Ø12 | 200 | 11,5 | 1 994 |
| МН 602 | 300×200 | 8 | Ø12 | 300 | 11,8 | 2 039 |
| МН 603 | 300×250 | 8 | Ø12 | 300 | 12,1 | 2 085 |
| МН 604 | 300×250 | 8 | Ø12 | 400 | 12,5 | 2 145 |
| МН 605 | 300×250 | 10 | Ø16 | 400 | 16,7 | 2 781 |
| МН 606 | 300×300 | 8 | Ø12 | 400 | 12,7 | 2 175 |
| МН 607 | 300×300 | 10 | Ø16 | 400 | 17,0 | 2 826 |
| МН 608 | 300×300 | 8 | Ø12 | 520 | 13,1 | 2 236 |
| МН 609 | 300×300 | 10 | Ø16 | 520 | 17,7 | 2 932 |
| МН 610 | 300×300 | 8 | Ø12 | 620 | 13,5 | 2 296 |
| МН 611 | 300×300 | 10 | Ø16 | 620 | 18,4 | 3 038 |
| МН 612 | 300×400 | 8 | Ø12 | 620 | 13,9 | 2 357 |
| МН 613 | 300×400 | 10 | Ø16 | 620 | 18,9 | 3 114 |
| МН 614 | 300×400 | 8 | Ø12 | 840 | 14,7 | 2 478 |
| МН 615 | 300×400 | 10 | Ø16 | 840 | 20,3 | 3 325 |
| МН 616 | по рис. 2 серии | 10 | по чертежу | по чертежу | 22,3 | 3 628 |
| МН 617 | по рис. 3 серии | 12 | по чертежу | по чертежу | 27,5 | 4 415 |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.

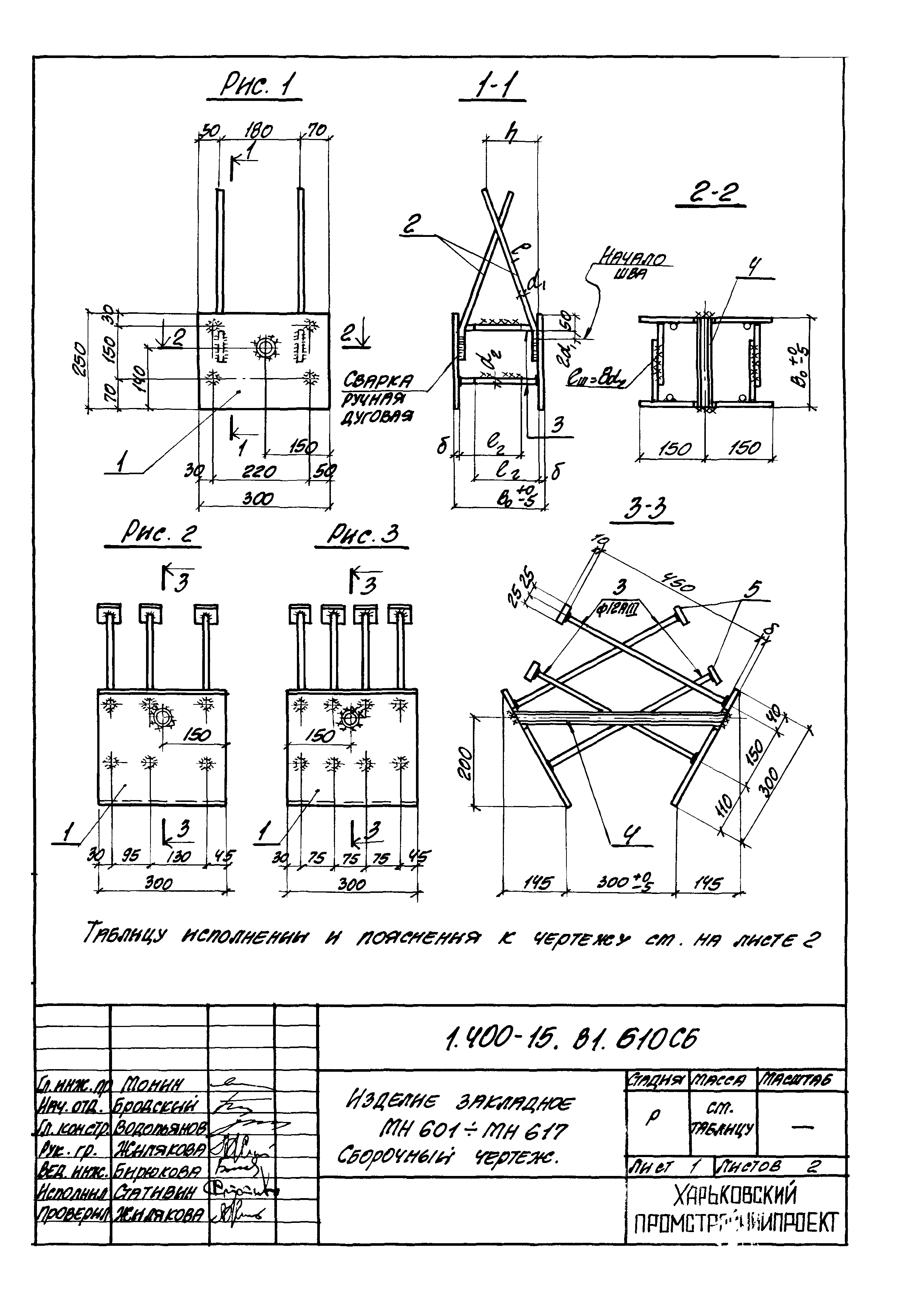

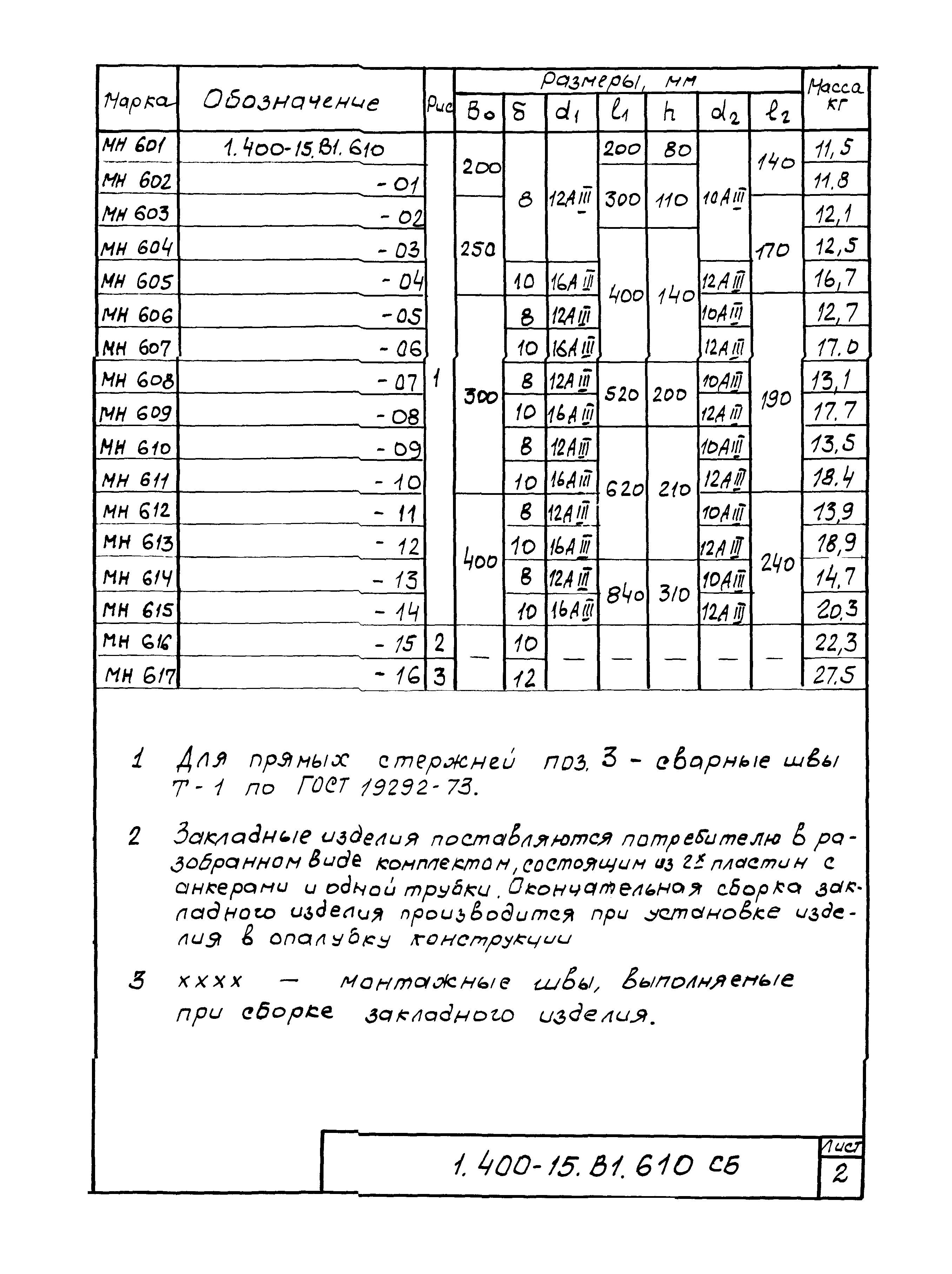

Серия 1.400-15 выпуск 1 · сборочные чертежи
Чертежи закладных МН 601–617
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
Вопросы о закладных МН 601–617
Коротко: закладные детали МН 601–617 изготавливаем по серии 1.400-15 выпуск 1 на своём заводе в Санкт-Петербурге. В группе 17 марок с исполнениями, масса одной детали 11,5–27,5 кг, ориентировочная цена от 1 730 до 4 130 ₽ за штуку. Первая отгрузка от 3 дней.
Что такое закладные детали МН 601–617?
Пространственные сварные закладные из пластин, стоек и наклонных анкеров. Применяются в узлах с большими и разнонаправленными нагрузками. Марки и размеры соответствуют типовым чертежам серии 1.400-15 выпуск 1.
Сколько весит закладная МН 601–617?
Масса одной детали от 11,5 до 27,5 кг в зависимости от марки и исполнения. Масса каждой марки указана в таблице на этой странице по типовому чертежу серии.
Сколько стоит закладная МН 601–617?
Ориентировочная цена от 1 730 до 4 130 ₽ за штуку, цена каждой марки указана в таблице. Средний уровень цен на изготовление закладных деталей в Санкт-Петербурге от 130 000 ₽ за тонну с металлом. Итоговая стоимость зависит от марки стали, покрытия, объёма партии и сроков и фиксируется в коммерческом предложении.
Из какой стали делают закладные МН?
Пластины из листовой стали Ст3, для объектов с низкими температурами из 09Г2С. Анкеры из арматуры А-III (А400) или А500С по проекту, привариваются втавр в среде защитных газов. Покрытие: без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование.
Какие сроки изготовления и доставка?
Первая отгрузка ориентировочно от 3 дней после согласования заказа, крупные партии отгружаем по графику бетонирования. Доставка по Санкт-Петербургу и области или транспортной компанией по России. На партию выдаём паспорт качества и сертификаты на металл. Точный срок указывается в договоре.
Как заказать закладные МН 601–617?
Выберите марку в калькуляторе на этой странице или вставьте ведомость: марка и количество. Калькулятор сразу посчитает партию и выставит счёт на типовые марки МН, минимальный заказ 30 000 ₽. Нестандарт присылайте на info@stalteh.com или через форму на сайте, ответим в течение рабочего дня.
Цены и сроки на странице ориентировочные и не являются публичной офертой (ст. 437 ГК РФ). Стоимость, сроки и условия поставки фиксируются в коммерческом предложении и договоре.
Пришлите ведомость закладных
Укажите марки с исполнением, количество и покрытие. Калькулятор на этой странице считает стоимость и срок сразу и выставляет счёт. Нестандарт и покрытие по проекту посчитаем по почте в течение рабочего дня.
