Закладные детали МН 201–228

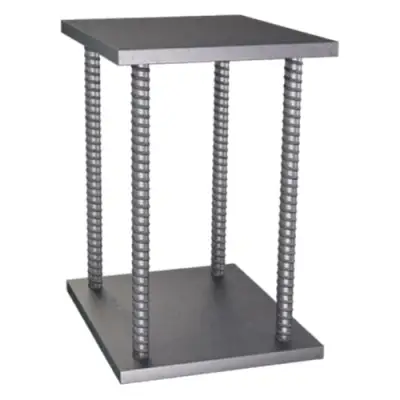

Две одинаковые пластины, соединённые анкерами из арматуры А-III. Закладная проходит насквозь через стену или колонну и даёт опорную поверхность с двух сторон. Все марки и исполнения по типовым чертежам серии, с массой и ценой за штуку. Счёт на типовые марки МН выставляется сразу в калькуляторе. Минимальный заказ 30 000 ₽.
Как читать таблицы. Цифра после дефиса означает исполнение: от него зависит расстояние между пластинами H, то есть толщина стены или колонны. Исполнение -1 соответствует H = 150 мм, -2: 200 мм, -3: 250 мм, -4: 300 мм, -5: 400 мм, -6: 500 мм, -7: 600 мм. Масса взята из сборочных чертежей серии, цена за 1 шт. с НДС, без покрытия, пластины Ст3, анкеры А500С. При заказе на сумму до 100 000 ₽ цена за штуку выше, до 30%. Нажмите на строку таблицы, и марка откроется в калькуляторе: там можно сразу выставить счёт.
МН 201–209. Сквозные закладные с четырьмя анкерами
Пластины 150×150 – 300×300 мм толщиной 8–10 мм, четыре анкера Ø10 или Ø12 А-III. Для узлов опирания и крепления с двух сторон стены.
Посчитать и выставить счёт на МН 201–209 →| Марка | Пластины, мм (2 шт.) | Толщина, мм | Анкеры, А-III | H, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|
| МН 201-1 | 150×150 | 10 | 4×Ø12 | 150 | 4,1 | 933 |
| МН 201-2 | 150×150 | 10 | 4×Ø12 | 200 | 4,3 | 953 |
| МН 201-3 | 150×150 | 10 | 4×Ø12 | 250 | 4,4 | 970 |
| МН 201-4 | 150×150 | 10 | 4×Ø12 | 300 | 4,6 | 989 |
| МН 201-5 | 150×150 | 10 | 4×Ø12 | 400 | 5,0 | 1 028 |
| МН 202-1 | 150×200 | 10 | 4×Ø12 | 150 | 5,3 | 1 080 |
| МН 202-2 | 150×200 | 10 | 4×Ø12 | 200 | 5,5 | 1 099 |
| МН 202-3 | 150×200 | 10 | 4×Ø12 | 250 | 5,6 | 1 116 |
| МН 202-4 | 150×200 | 10 | 4×Ø12 | 300 | 5,8 | 1 135 |
| МН 202-5 | 150×200 | 10 | 4×Ø12 | 400 | 6,2 | 1 175 |
| МН 203-1 | 150×250 | 10 | 4×Ø12 | 150 | 6,3 | 1 220 |
| МН 203-2 | 150×250 | 10 | 4×Ø12 | 200 | 6,5 | 1 240 |
| МН 203-3 | 150×250 | 10 | 4×Ø12 | 250 | 6,6 | 1 256 |
| МН 203-4 | 150×250 | 10 | 4×Ø12 | 300 | 6,8 | 1 276 |
| МН 203-5 | 150×250 | 10 | 4×Ø12 | 400 | 7,2 | 1 315 |
| МН 204-1 | 200×200 | 10 | 4×Ø12 | 150 | 6,7 | 1 265 |
| МН 204-2 | 200×200 | 10 | 4×Ø12 | 200 | 6,9 | 1 284 |
| МН 204-3 | 200×200 | 10 | 4×Ø12 | 250 | 7,0 | 1 301 |
| МН 204-4 | 200×200 | 10 | 4×Ø12 | 300 | 7,2 | 1 320 |
| МН 204-5 | 200×200 | 10 | 4×Ø12 | 400 | 7,6 | 1 360 |
| МН 205-1 | 200×250 | 10 | 4×Ø12 | 150 | 8,3 | 1 455 |
| МН 205-2 | 200×250 | 10 | 4×Ø12 | 200 | 8,5 | 1 475 |
| МН 205-3 | 200×250 | 10 | 4×Ø12 | 250 | 8,6 | 1 491 |
| МН 205-4 | 200×250 | 10 | 4×Ø12 | 300 | 8,8 | 1 511 |
| МН 205-5 | 200×250 | 10 | 4×Ø12 | 400 | 9,2 | 1 550 |
| МН 206-1 | 200×300 | 8 | 4×Ø10 | 150 | 8,0 | 1 275 |
| МН 206-2 | 200×300 | 8 | 4×Ø10 | 200 | 8,1 | 1 287 |
| МН 206-3 | 200×300 | 8 | 4×Ø10 | 250 | 8,2 | 1 299 |
| МН 206-4 | 200×300 | 8 | 4×Ø10 | 300 | 8,3 | 1 312 |
| МН 206-5 | 200×300 | 8 | 4×Ø10 | 400 | 8,6 | 1 339 |
| МН 207-1 | 250×250 | 8 | 4×Ø10 | 150 | 8,2 | 1 304 |
| МН 207-2 | 250×250 | 8 | 4×Ø10 | 200 | 8,3 | 1 317 |
| МН 207-3 | 250×250 | 8 | 4×Ø10 | 250 | 8,4 | 1 329 |
| МН 207-4 | 250×250 | 8 | 4×Ø10 | 300 | 8,5 | 1 342 |
| МН 207-5 | 250×250 | 8 | 4×Ø10 | 400 | 8,8 | 1 369 |
| МН 208-1 | 250×300 | 8 | 4×Ø10 | 150 | 9,8 | 1 480 |
| МН 208-2 | 250×300 | 8 | 4×Ø10 | 200 | 9,9 | 1 492 |
| МН 208-3 | 250×300 | 8 | 4×Ø10 | 250 | 10,0 | 1 505 |
| МН 208-4 | 250×300 | 8 | 4×Ø10 | 300 | 10,1 | 1 517 |
| МН 208-5 | 250×300 | 8 | 4×Ø10 | 400 | 10,4 | 1 545 |
| МН 209-3 | 300×300 | 10 | 4×Ø12 | 250 | 15,0 | 2 241 |
| МН 209-4 | 300×300 | 10 | 4×Ø12 | 300 | 15,2 | 2 261 |
| МН 209-5 | 300×300 | 10 | 4×Ø12 | 400 | 15,6 | 2 300 |
МН 210–217. Сквозные закладные с шестью анкерами
Пластины 150×300 – 300×500 мм, шесть анкеров Ø12 или Ø16 А-III, толщина 10–12 мм. Для стен и колонн толщиной до 600 мм.
Посчитать и выставить счёт на МН 210–217 →| Марка | Пластины, мм (2 шт.) | Толщина, мм | Анкеры, А-III | H, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|
| МН 210-1 | 150×300 | 10 | 6×Ø12 | 150 | 7,8 | 1 561 |
| МН 210-2 | 150×300 | 10 | 6×Ø12 | 200 | 8,0 | 1 588 |
| МН 210-3 | 150×300 | 10 | 6×Ø12 | 250 | 8,3 | 1 617 |
| МН 210-4 | 150×300 | 10 | 6×Ø12 | 300 | 8,6 | 1 646 |
| МН 210-5 | 150×300 | 10 | 6×Ø12 | 400 | 9,1 | 1 702 |
| МН 211-3 | 200×300 | 12 | 6×Ø16 | 250 | 13,7 | 2 479 |
| МН 211-4 | 200×300 | 12 | 6×Ø16 | 300 | 14,2 | 2 526 |
| МН 211-5 | 200×300 | 12 | 6×Ø16 | 400 | 15,1 | 2 618 |
| МН 211-6 | 200×300 | 12 | 6×Ø16 | 500 | 16,0 | 2 710 |
| МН 211-7 | 200×300 | 12 | 6×Ø16 | 600 | 17,0 | 2 805 |
| МН 212-1 | 200×400 | 10 | 6×Ø12 | 150 | 13,4 | 2 222 |
| МН 212-2 | 200×400 | 10 | 6×Ø12 | 200 | 13,6 | 2 248 |
| МН 212-3 | 200×400 | 10 | 6×Ø12 | 250 | 13,9 | 2 277 |
| МН 212-4 | 200×400 | 10 | 6×Ø12 | 300 | 14,2 | 2 307 |
| МН 212-5 | 200×400 | 10 | 6×Ø12 | 400 | 14,7 | 2 363 |
| МН 213-3 | 200×400 | 12 | 6×Ø16 | 250 | 17,3 | 2 931 |
| МН 213-4 | 200×400 | 12 | 6×Ø16 | 300 | 17,8 | 2 978 |
| МН 213-5 | 200×400 | 12 | 6×Ø16 | 400 | 18,7 | 3 070 |
| МН 213-6 | 200×400 | 12 | 6×Ø16 | 500 | 19,6 | 3 162 |
| МН 213-7 | 200×400 | 12 | 6×Ø16 | 600 | 20,6 | 3 257 |
| МН 214-3 | 250×400 | 12 | 6×Ø16 | 250 | 21,1 | 3 372 |
| МН 214-4 | 250×400 | 12 | 6×Ø16 | 300 | 21,6 | 3 420 |
| МН 214-5 | 250×400 | 12 | 6×Ø16 | 400 | 22,5 | 3 512 |
| МН 214-6 | 250×400 | 12 | 6×Ø16 | 500 | 23,4 | 3 603 |
| МН 214-7 | 250×400 | 12 | 6×Ø16 | 600 | 24,4 | 3 698 |
| МН 215-3 | 250×500 | 12 | 6×Ø16 | 250 | 25,9 | 3 937 |
| МН 215-4 | 250×500 | 12 | 6×Ø16 | 300 | 26,4 | 3 985 |
| МН 215-5 | 250×500 | 12 | 6×Ø16 | 400 | 27,3 | 4 077 |
| МН 215-6 | 250×500 | 12 | 6×Ø16 | 500 | 28,2 | 4 169 |
| МН 215-7 | 250×500 | 12 | 6×Ø16 | 600 | 29,2 | 4 264 |
| МН 216-3 | 300×400 | 10 | 6×Ø12 | 250 | 20,1 | 3 009 |
| МН 216-4 | 300×400 | 10 | 6×Ø12 | 300 | 20,4 | 3 038 |
| МН 216-5 | 300×400 | 10 | 6×Ø12 | 400 | 20,9 | 3 094 |
| МН 217-3 | 300×500 | 10 | 6×Ø12 | 250 | 24,9 | 3 568 |
| МН 217-4 | 300×500 | 10 | 6×Ø12 | 300 | 25,2 | 3 597 |
| МН 217-5 | 300×500 | 10 | 6×Ø12 | 400 | 25,7 | 3 653 |
МН 218–222. Сквозные закладные с девятью анкерами
Пластины 250×250 – 300×300 мм, девять анкеров в три ряда, Ø10–Ø16 А-III.
Посчитать и выставить счёт на МН 218–222 →| Марка | Пластины, мм (2 шт.) | Толщина, мм | Анкеры, А-III | H, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|
| МН 218-1 | 250×250 | 10 | 9×Ø12 | 150 | 10,8 | 2 170 |
| МН 218-2 | 250×250 | 10 | 9×Ø12 | 200 | 11,2 | 2 213 |
| МН 218-3 | 250×250 | 10 | 9×Ø12 | 250 | 11,5 | 2 252 |
| МН 218-4 | 250×250 | 10 | 9×Ø12 | 300 | 11,9 | 2 295 |
| МН 218-5 | 250×250 | 10 | 9×Ø12 | 400 | 12,6 | 2 377 |
| МН 219-1 | 250×300 | 10 | 9×Ø12 | 150 | 12,8 | 2 405 |
| МН 219-2 | 250×300 | 10 | 9×Ø12 | 200 | 13,2 | 2 448 |
| МН 219-3 | 250×300 | 10 | 9×Ø12 | 250 | 13,5 | 2 487 |
| МН 219-4 | 250×300 | 10 | 9×Ø12 | 300 | 13,9 | 2 530 |
| МН 219-5 | 250×300 | 10 | 9×Ø12 | 400 | 14,6 | 2 612 |
| МН 220-1 | 250×400 | 8 | 9×Ø10 | 150 | 13,3 | 2 223 |
| МН 220-2 | 250×400 | 8 | 9×Ø10 | 200 | 13,6 | 2 253 |
| МН 220-3 | 250×400 | 8 | 9×Ø10 | 250 | 13,8 | 2 280 |
| МН 220-4 | 250×400 | 8 | 9×Ø10 | 300 | 14,0 | 2 307 |
| МН 220-5 | 250×400 | 8 | 9×Ø10 | 400 | 14,5 | 2 364 |
| МН 221-1 | 250×500 | 8 | 9×Ø10 | 150 | 16,5 | 2 574 |
| МН 221-2 | 250×500 | 8 | 9×Ø10 | 200 | 16,8 | 2 604 |
| МН 221-3 | 250×500 | 8 | 9×Ø10 | 250 | 17,0 | 2 631 |
| МН 221-4 | 250×500 | 8 | 9×Ø10 | 300 | 17,2 | 2 658 |
| МН 221-5 | 250×500 | 8 | 9×Ø10 | 400 | 17,7 | 2 715 |
| МН 222-3 | 300×300 | 12 | 9×Ø16 | 250 | 20,0 | 3 619 |
| МН 222-4 | 300×300 | 12 | 9×Ø16 | 300 | 20,7 | 3 688 |
| МН 222-5 | 300×300 | 12 | 9×Ø16 | 400 | 22,0 | 3 825 |
| МН 222-6 | 300×300 | 12 | 9×Ø16 | 500 | 23,2 | 3 959 |
| МН 222-7 | 300×300 | 12 | 9×Ø16 | 600 | 24,4 | 4 092 |
МН 223–228. Крупные сквозные закладные
Пластины 300×400 – 400×500 мм толщиной 10–12 мм, девять анкеров Ø12 или Ø16 А-III. Для тяжёлых узлов опирания в стенах и колоннах.
Посчитать и выставить счёт на МН 223–228 →| Марка | Пластины, мм (2 шт.) | Толщина, мм | Анкеры, А-III | H, мм | Масса, кг | Цена за 1 шт., ₽ |
|---|---|---|---|---|---|---|
| МН 223-3 | 300×400 | 12 | 9×Ø16 | 250 | 26,0 | 4 297 |
| МН 223-4 | 300×400 | 12 | 9×Ø16 | 300 | 26,7 | 4 367 |
| МН 223-5 | 300×400 | 12 | 9×Ø16 | 400 | 28,2 | 4 509 |
| МН 223-6 | 300×400 | 12 | 9×Ø16 | 500 | 29,6 | 4 648 |
| МН 223-7 | 300×400 | 12 | 9×Ø16 | 600 | 31,0 | 4 788 |
| МН 224-3 | 300×500 | 12 | 9×Ø16 | 250 | 31,6 | 4 965 |
| МН 224-4 | 300×500 | 12 | 9×Ø16 | 300 | 32,3 | 5 035 |
| МН 224-5 | 300×500 | 12 | 9×Ø16 | 400 | 33,8 | 5 177 |
| МН 224-6 | 300×500 | 12 | 9×Ø16 | 500 | 35,1 | 5 313 |
| МН 224-7 | 300×500 | 12 | 9×Ø16 | 600 | 36,6 | 5 455 |
| МН 225-3 | 400×400 | 10 | 9×Ø12 | 250 | 27,1 | 4 063 |
| МН 225-4 | 400×400 | 10 | 9×Ø12 | 300 | 27,5 | 4 105 |
| МН 225-5 | 400×400 | 10 | 9×Ø12 | 400 | 28,4 | 4 193 |
| МН 226-3 | 400×400 | 12 | 9×Ø16 | 250 | 33,6 | 5 180 |
| МН 226-4 | 400×400 | 12 | 9×Ø16 | 300 | 34,3 | 5 250 |
| МН 226-5 | 400×400 | 12 | 9×Ø16 | 400 | 35,8 | 5 392 |
| МН 226-6 | 400×400 | 12 | 9×Ø16 | 500 | 37,1 | 5 529 |
| МН 226-7 | 400×400 | 12 | 9×Ø16 | 600 | 38,6 | 5 671 |
| МН 227-3 | 400×500 | 10 | 9×Ø12 | 250 | 33,3 | 4 794 |
| МН 227-4 | 400×500 | 10 | 9×Ø12 | 300 | 33,7 | 4 836 |
| МН 227-5 | 400×500 | 10 | 9×Ø12 | 400 | 34,6 | 4 924 |
| МН 228-3 | 400×500 | 12 | 9×Ø16 | 250 | 41,0 | 6 058 |
| МН 228-4 | 400×500 | 12 | 9×Ø16 | 300 | 41,7 | 6 128 |
| МН 228-5 | 400×500 | 12 | 9×Ø16 | 400 | 43,2 | 6 270 |
| МН 228-6 | 400×500 | 12 | 9×Ø16 | 500 | 44,5 | 6 406 |
| МН 228-7 | 400×500 | 12 | 9×Ø16 | 600 | 46,0 | 6 548 |
Материал
Пластины и прокат из стали Ст3 или 09Г2С для объектов с низкими температурами, анкеры из арматуры А-III (А400) или А500С по проекту. Сварка в среде защитных газов или ручная дуговая по требованиям серии.
Покрытие
Без покрытия под бетонирование, грунт ГФ-021 в два слоя или горячее цинкование. Открытые поверхности закладных после монтажа защищаются по проекту.
Документы и отгрузка
Паспорт качества на партию, сертификаты на металл. Маркируем по маркам и отгружаем по графику бетонирования. Самовывоз, доставка по СПб и ЛО или ТК по России.
Серия 1.400-15 выпуск 1 · сборочные чертежи

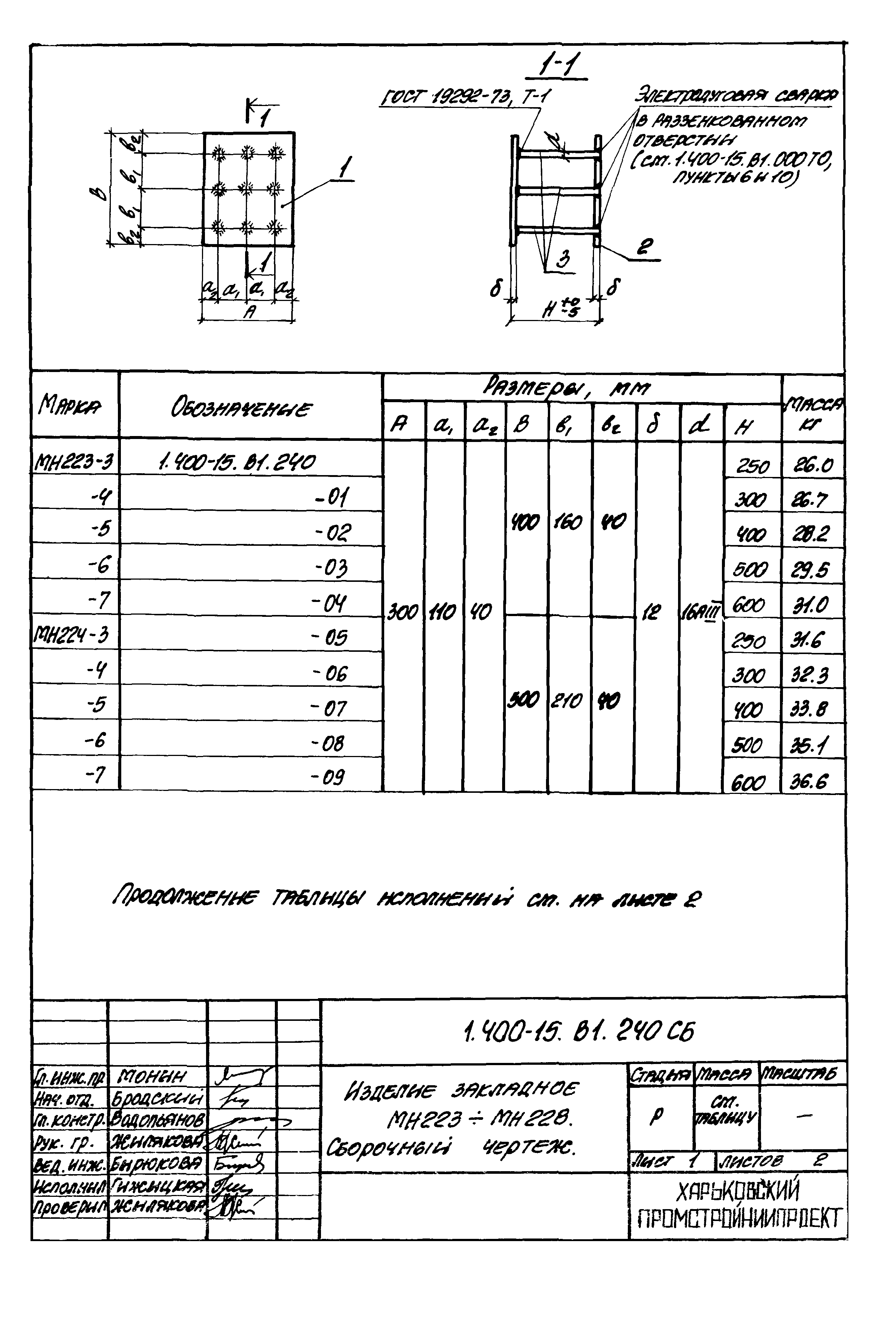

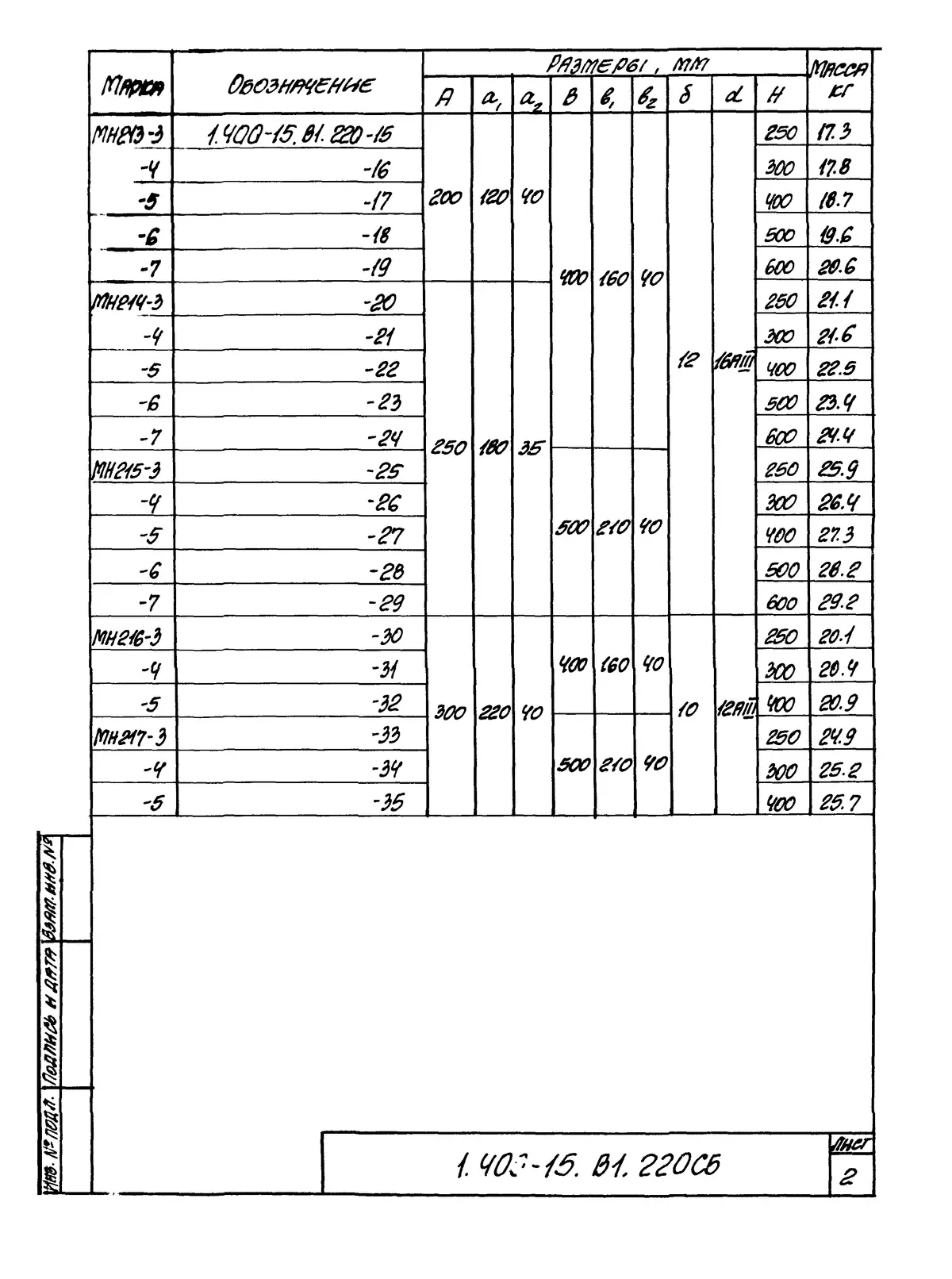

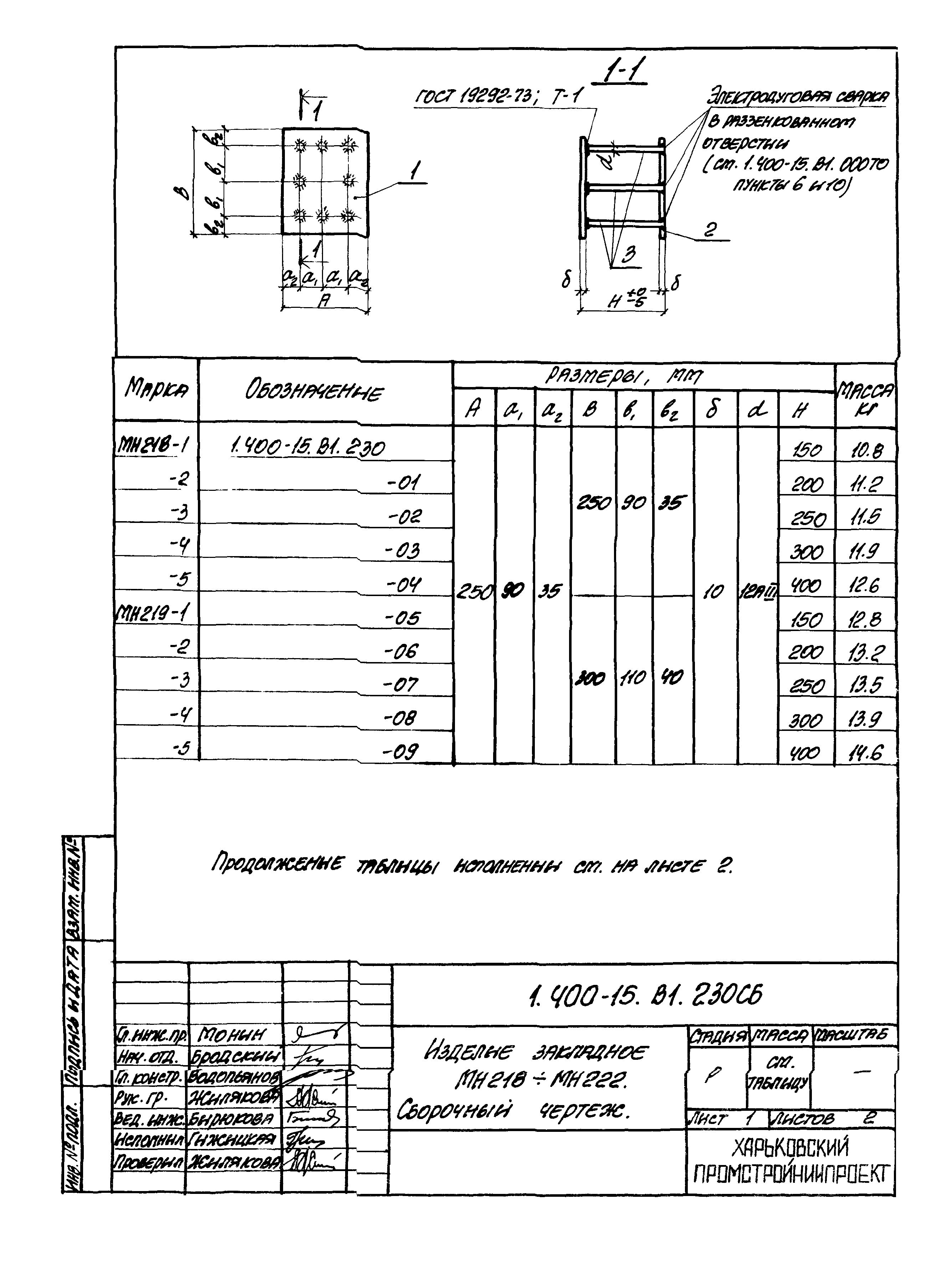

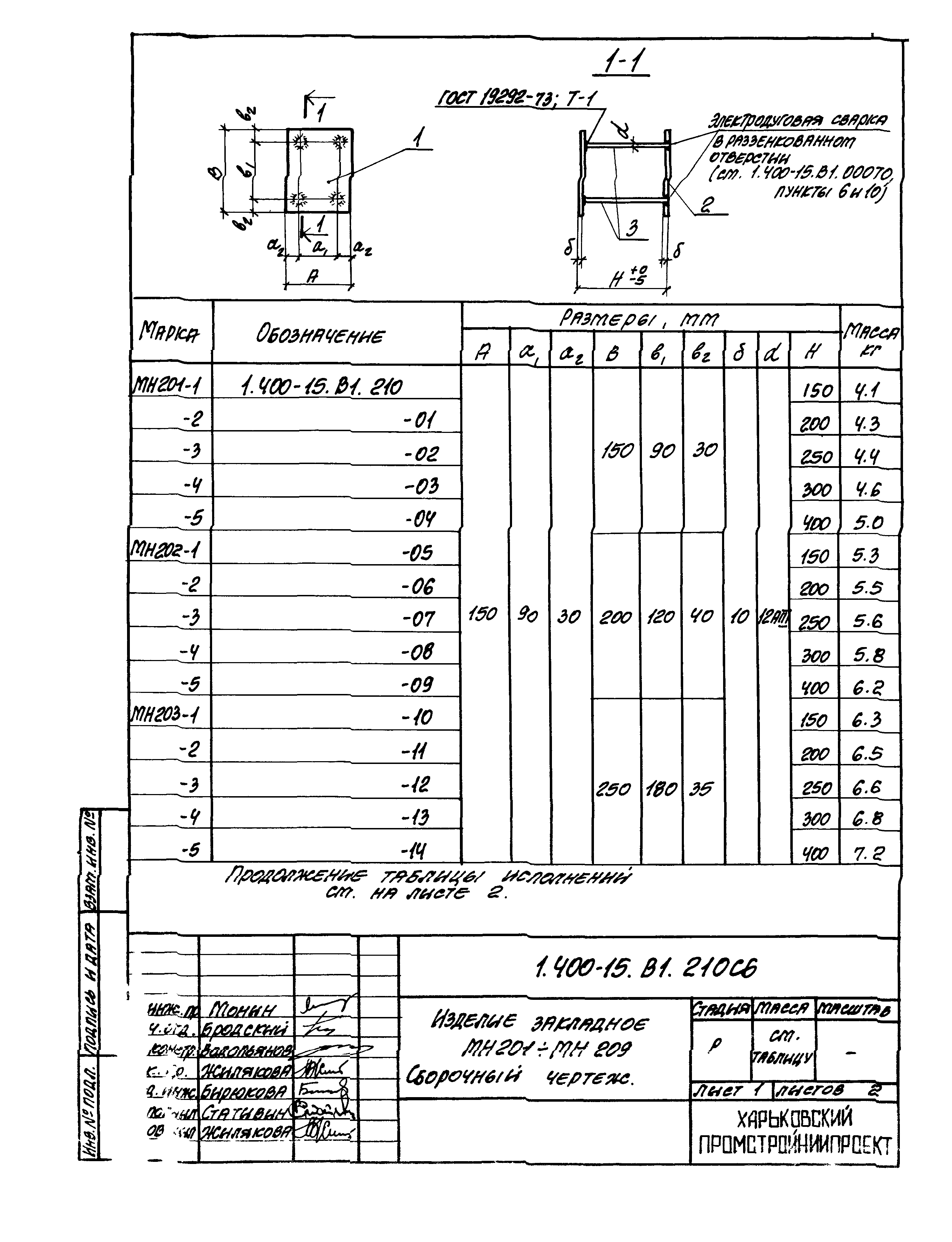

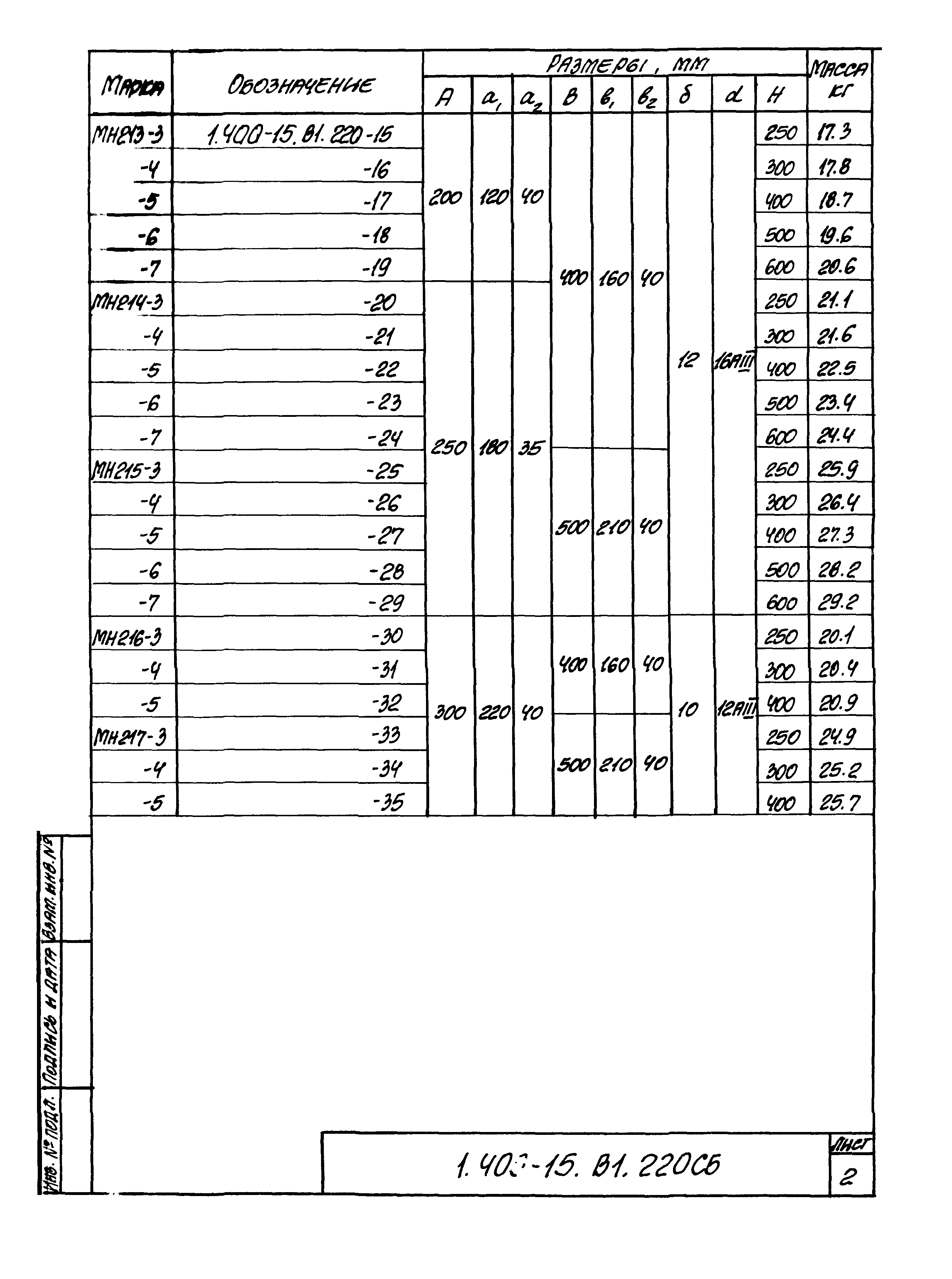

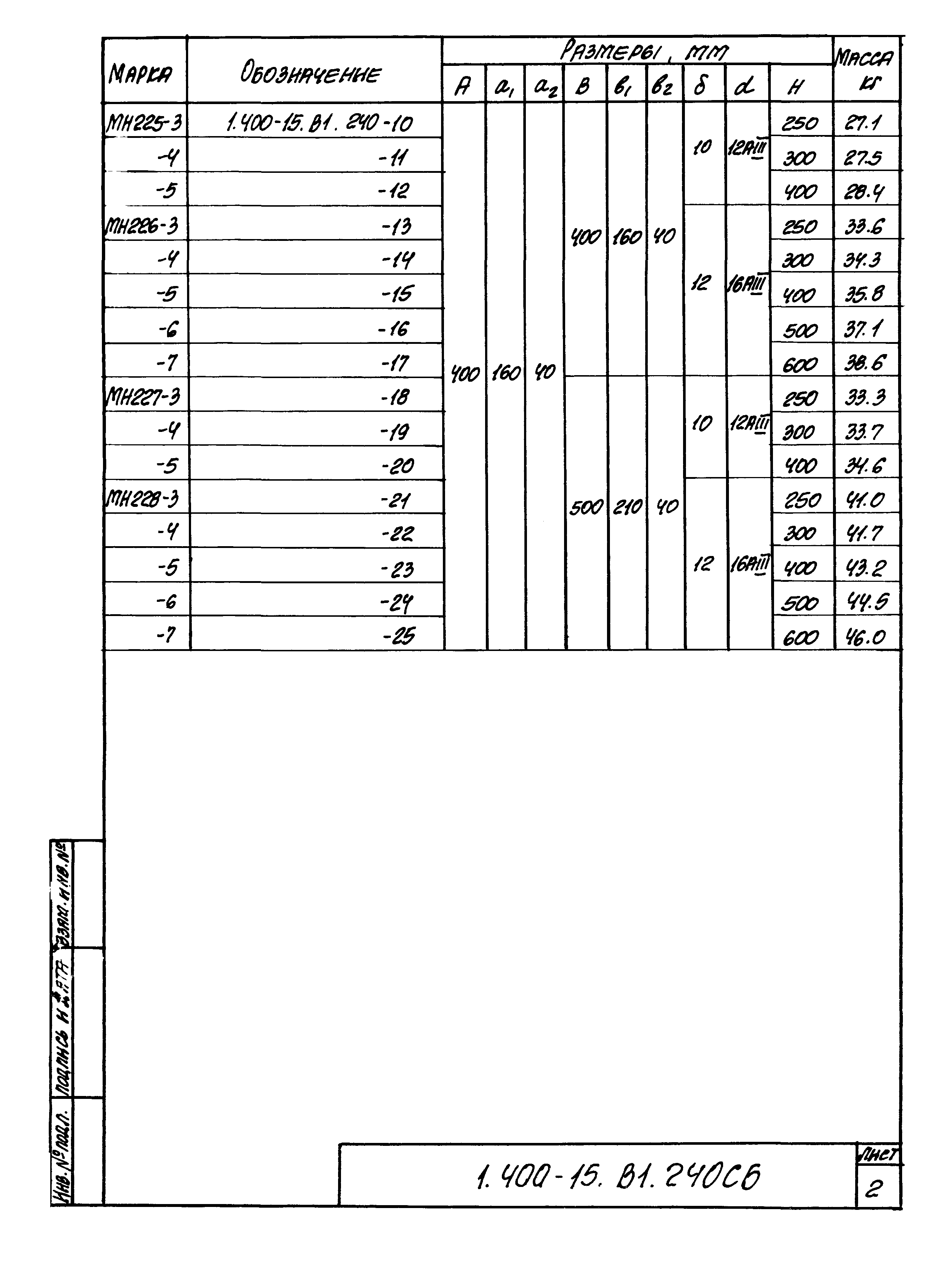

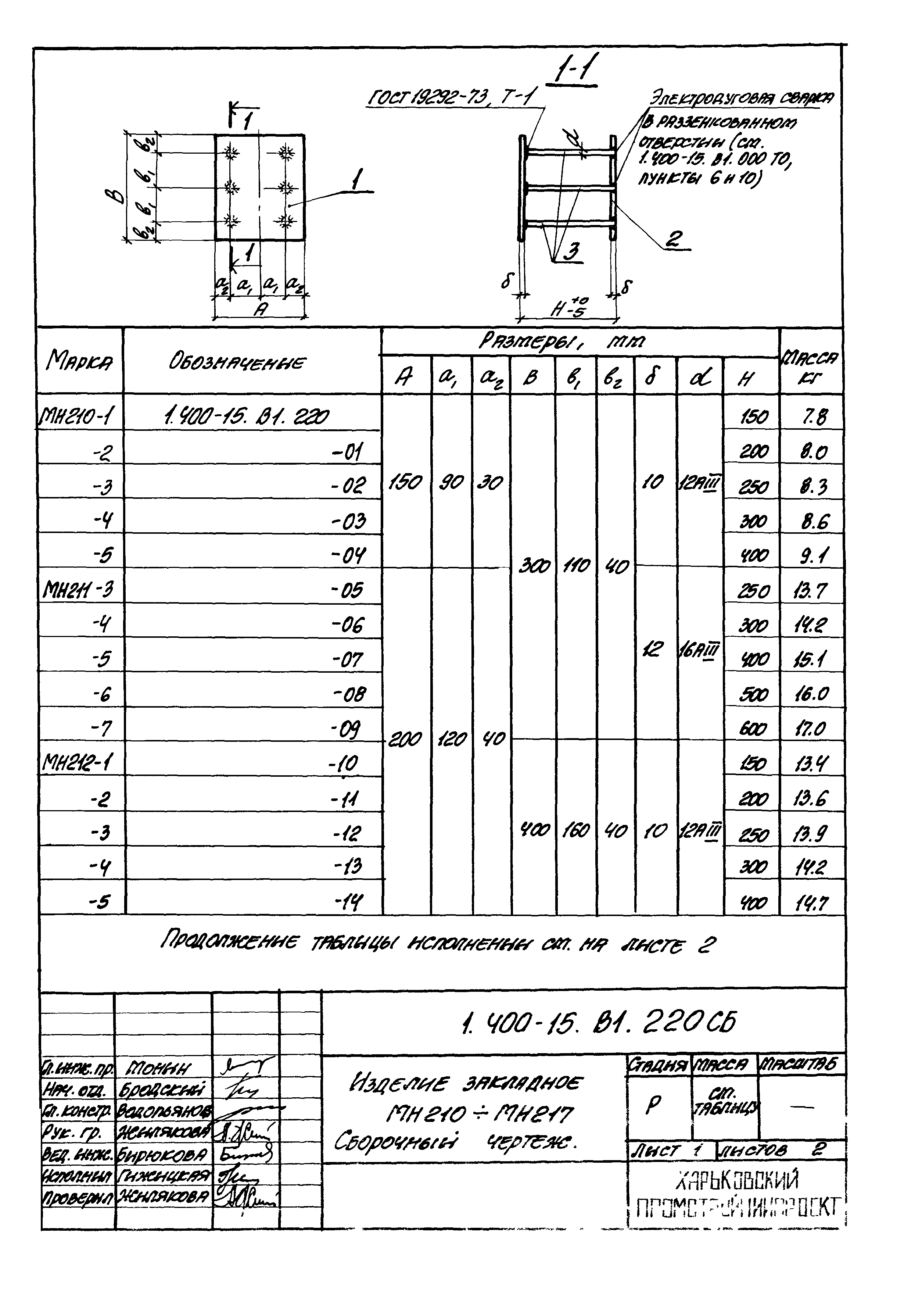

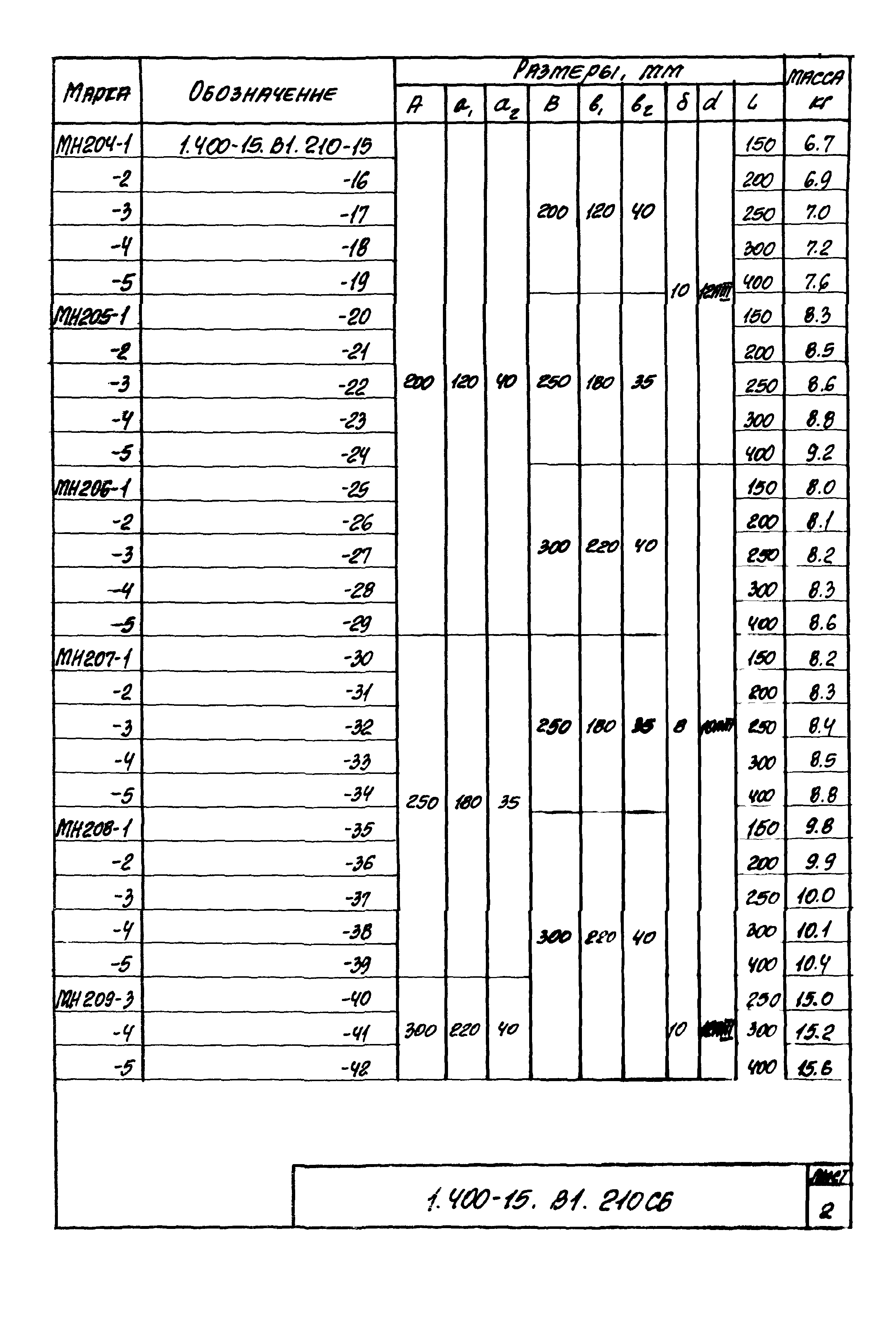

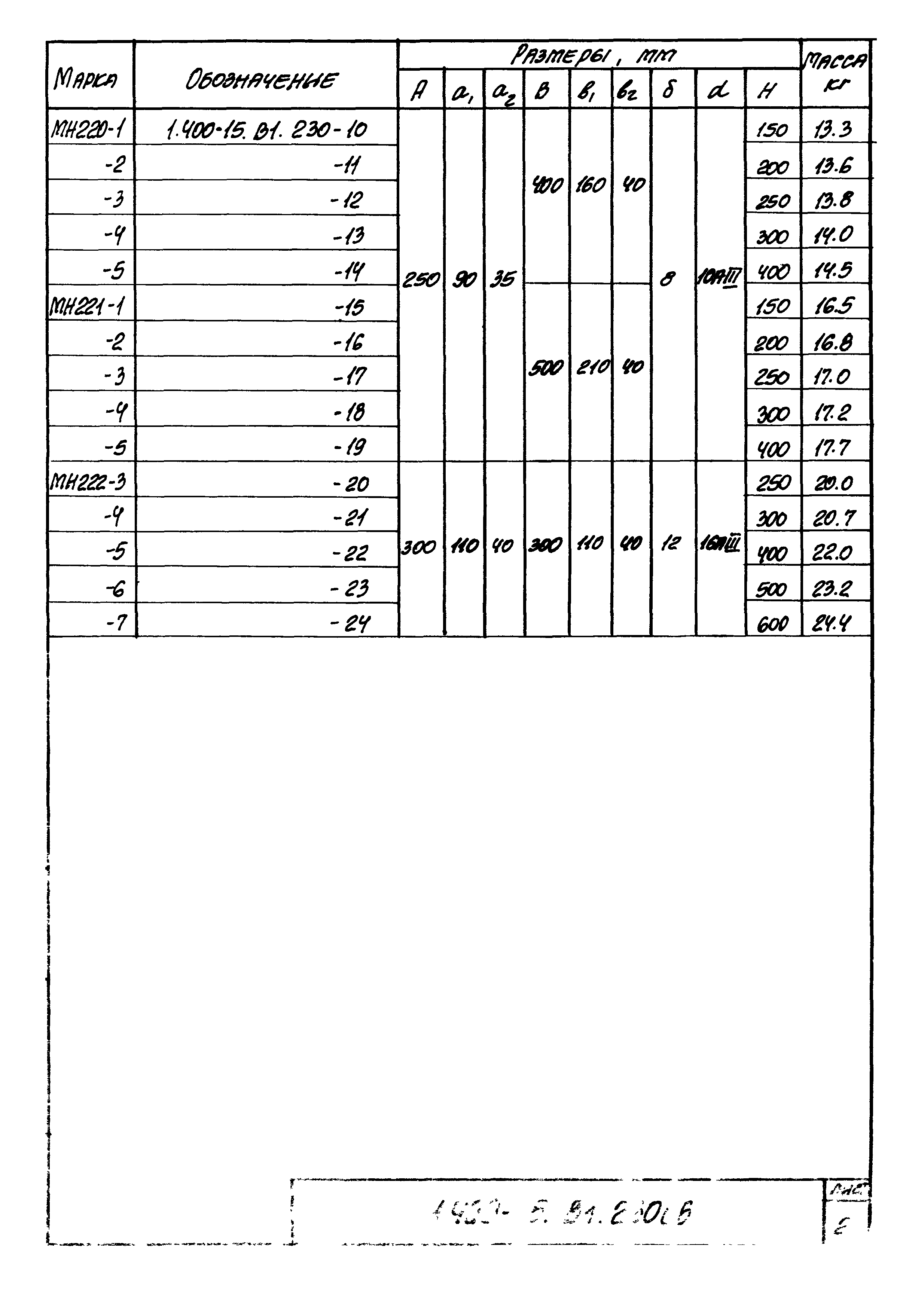

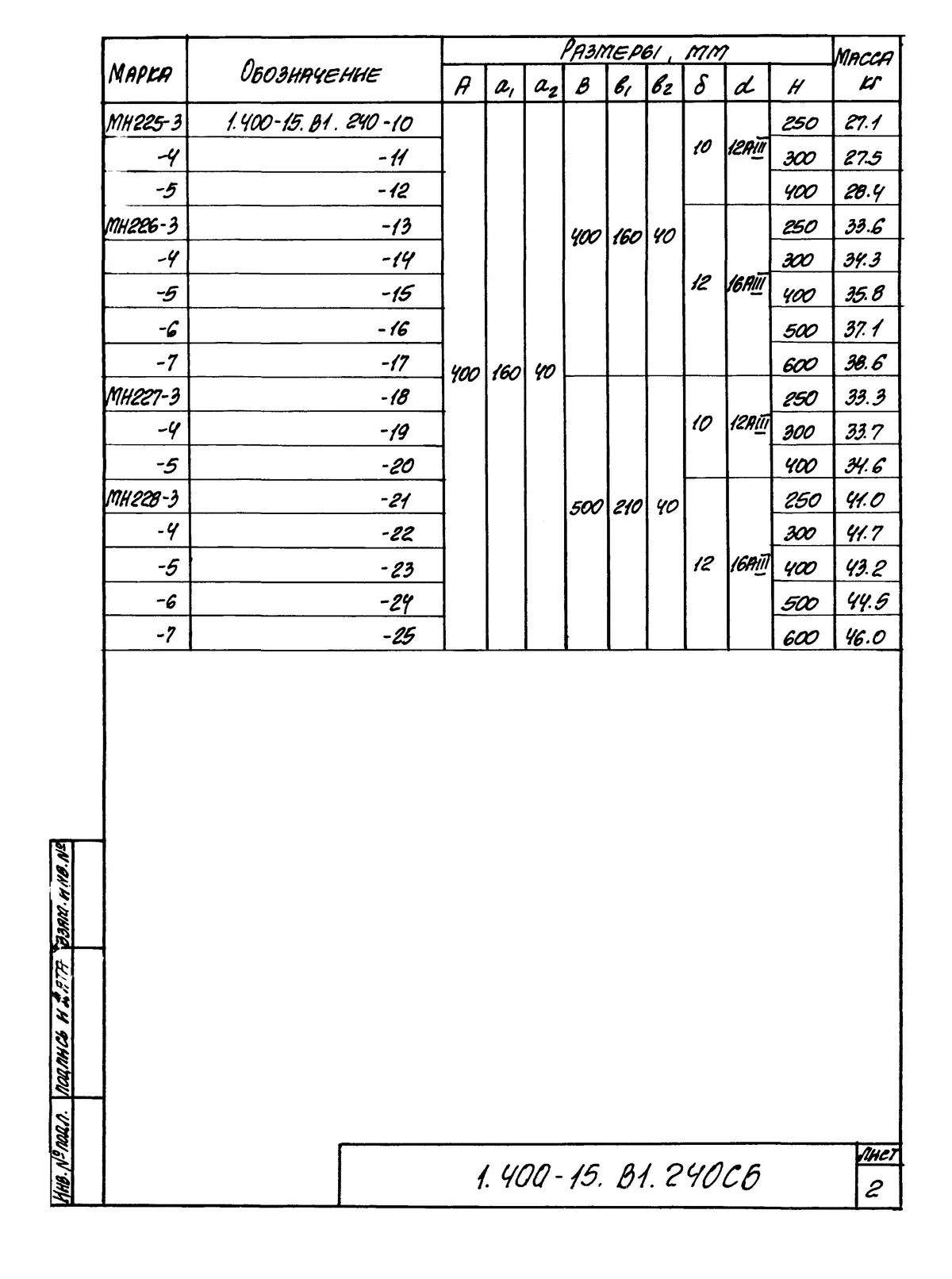

Чертежи закладных МН 201–228
Листы типовой серии 1.400-15 выпуск 1, утверждённой Госстроем СССР в 1980 году, приведены для справки. Нажмите на лист, чтобы открыть его крупно.
