Изготавливаем детали креплений воздуховодов по серии 5.904-1: хомуты 1Х и 2Х, тяги, траверсы, захваты к балкам, серьги, кронштейны к стенам и колоннам. Партиями по обозначениям из спецификации.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

D 100…2000круглые воздуховоды

до 1600х2000прямоугольные

250…2500 кгсдопускаемые нагрузки деталей

Хомут 1Х для воздуховода, схема по серии 5.904-1

01 · Детали и размеры

Хомуты, захваты и кронштейны серии 5.904-1

Серия 5.904-1 «Детали креплений воздуховодов» разработана ГПИ «Проектпромвентиляция» по плану типового проектирования Госстроя СССР на 1978 год. Размеры, нагрузки и массы по таблицам выпуска 0.

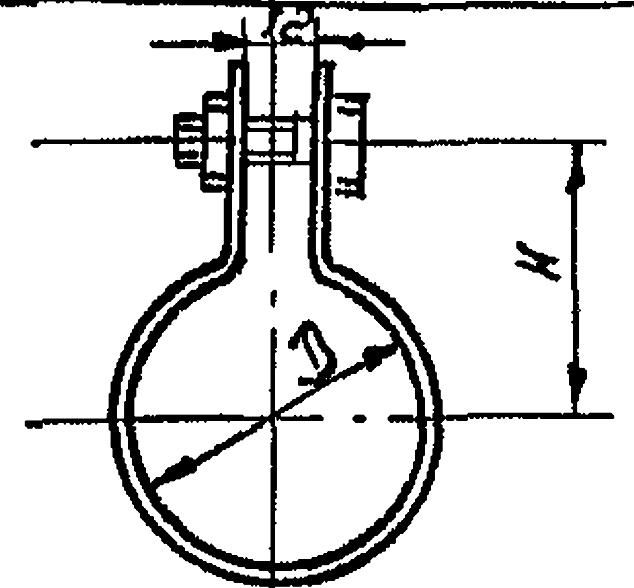

Хомут 1Х для круглого воздуховода серия 5.904-1, схема по рис. 73

Схема по рис. 73 серии 5.904-1: хомут 1Х на тяге. Размеры D и H по таблице 70. Приведено справочно.

Хомут 1Х: круглые воздуховоды D 100…2000

Для горизонтально проложенных воздуховодов круглого сечения
Присоединяется к тяге 1ТЯ через серьгу 1С или непосредственно к тягам 2ТЯ, 2ТЯ.001
Четыре группы по допускаемой нагрузке: 250, 400, 630 и 1000 кгс
В серии также хомут 2Х для прямоугольных воздуховодов, 3Х на тяге 1ТЯ и 4Х для межферменного пространства

Обозначение	P доп, кгс	D, мм	H, мм	Масса, кг
1Х	250	100	75	0,31
1Х-01	250	110	80	0,34
1Х-02	250	125	85	0,37
1Х-03	250	140	95	0,40
1Х-04	250	160	105	0,44
1Х-05	250	180	115	0,49
1Х-06	250	200	125	0,54
1Х-07	250	225	135	0,59
1Х-08	250	250	150	0,65
1Х-09	250	280	165	0,71
1Х-10	250	315	180	0,79
1Х-11	250	355	200	0,88
1Х-12	250	400	225	0,98
1Х-13	250	450	250	1,09
1Х-14	250	500	275	1,21
1Х-15	250	560	305	1,34
1Х-16	250	630	340	1,50
1Х-17	250	710	380	1,67
1Х-18	250	800	425	1,87
1Х-19	250	900	475	2,09
1Х-20	250	1000	525	2,32
1Х-21	250	1120	585	2,59
1Х-22	250	1250	650	2,88
1Х-23	250	1400	725	3,21
1Х-24	250	1600	825	3,65
1Х-25	250	1800	925	4,10
1Х-26	250	2000	1025	4,54
1Х-27	400	100	75	0,42
1Х-28	400	110	80	0,45
1Х-29	400	125	85	0,50
1Х-30	400	140	95	0,54
1Х-31	400	160	105	0,60
1Х-32	400	180	115	0,65
1Х-33	400	200	125	0,72
1Х-34	400	225	135	0,79
1Х-35	400	250	150	0,86
1Х-36	630	100	75	0,73
1Х-37	630	110	80	0,78
1Х-38	630	125	85	0,85
1Х-39	630	140	95	0,93
1Х-40	630	160	105	1,03
1Х-41	630	180	115	1,12
1Х-42	630	200	125	1,22
1Х-43	630	225	135	1,34
1Х-44	630	250	150	1,46
1Х-45	630	280	165	1,62
1Х-46	630	315	180	1,80
1Х-47	630	355	200	1,98
1Х-48	630	400	225	2,20
1Х-49	630	450	250	2,46
1Х-50	630	500	275	2,70
1Х-51	1000	100	80	0,97
1Х-52	1000	110	85	1,02
1Х-53	1000	125	95	1,12
1Х-54	1000	140	100	1,20
1Х-55	1000	160	110	1,33
1Х-56	1000	180	120	1,43
1Х-57	1000	200	130	1,56
1Х-58	1000	225	145	1,70
1Х-59	1000	250	155	1,86
1Х-60	1000	280	170	2,02
1Х-61	1000	315	190	2,20
1Х-62	1000	355	210	2,48
1Х-63	1000	400	230	2,80
1Х-64	1000	450	255	3,03
1Х-65	1000	500	280	3,33
1Х-66	1000	560	310	3,68
1Х-67	1000	630	345	4,10
1Х-68	1000	710	390	4,58
1Х-69	1000	800	430	5,10
1Х-70	1000	900	480	5,70

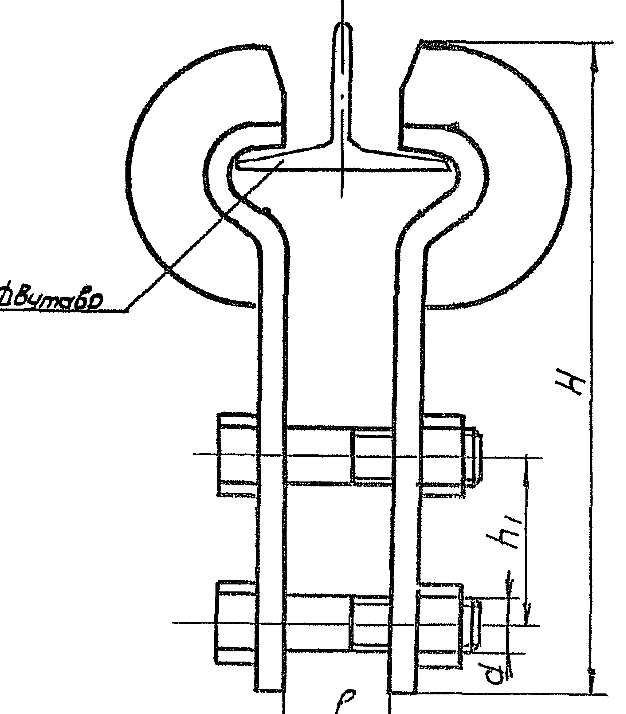

Захват 2Ц к двутавровой балке серия 5.904-1, схема по рис. 90

Схема по рис. 90: захват 2Ц охватывает полку двутавра, стягивается двумя болтами. Приведено справочно.

Захваты 1Ц и 2Ц, серьга 1С

Захваты крепят подвески к двутавровым балкам без сварки и сверления
К захвату присоединяют тяги 2ТЯ, 3ТЯ, 5ТЯ и серьгу 1С
Захват 1Ц на 630 кгс для двутавров № 10…24, 2Ц на 1600 и 2500 кгс для № 12…27
Серьга 1С соединяет хомуты 1Х, 2Х и захваты с тягой 1ТЯ

Захваты, табл. 84 и 85

Обозначение	P доп, кгс	Двутавр №	Масса, кг
1Ц	630	10	1,81
1Ц-01	630	12	1,87
1Ц-02	630	14	1,89
1Ц-03	630	16	1,95
1Ц-04	630	18	1,99
1Ц-05	630	20	2,05
1Ц-06	630	22	2,09
1Ц-07	630	24	2,11
2Ц	1600	12	4,40
2Ц-01	1600	14	4,48
2Ц-02	1600	16	4,52
2Ц-03	1600	18	4,60
2Ц-04	1600	20	4,66
2Ц-05	1600	22	4,76
2Ц-06	1600	24	4,78
2Ц-07	1600	27	4,82
2Ц-08	2500	20	7,28
2Ц-09	2500	22	7,40
2Ц-10	2500	24	7,44
2Ц-11	2500	27	7,48

Серьга 1С, табл. 82

Обозначение	P доп, кгс	H, мм	h, мм	e, мм	d, мм	Резьба	Масса, кг
1С	630	120	90	24	18	М10	0,46
1С-01	1000	140	100	30	22	М12	0,66
1С-02	1600	170	120	24	26	М16	1,29
1С-03	2500	190	130	30	32	М20	1,94

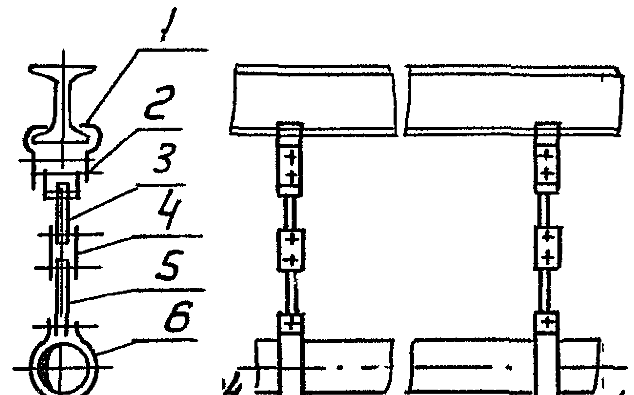

Узел подвески круглого воздуховода к балке серия 5.904-1, схема по рис. 24

Схема по рис. 24: 1 захват 1Ц или 2Ц, 2 серьга 1С, 3 тяга 2ТЯ, 4 планка 1ПС, 5 тяга 3ТЯ, 6 хомут 1Х. Приведено справочно.

Узлы креплений: пример подвески к балке

Узел собирается из деталей серии по таблице к рисунку
По рис. 24: захват, серьга, тяги 2ТЯ и 3ТЯ с планкой 1ПС и хомут 1Х
Для горизонтальных узлов по рис. 91…102 предусмотрена регулировка по высоте за счёт тяг в пределах 150 мм
Узлы по рис. 91…113 заказываются по обозначению чертежа без дополнительной разработки

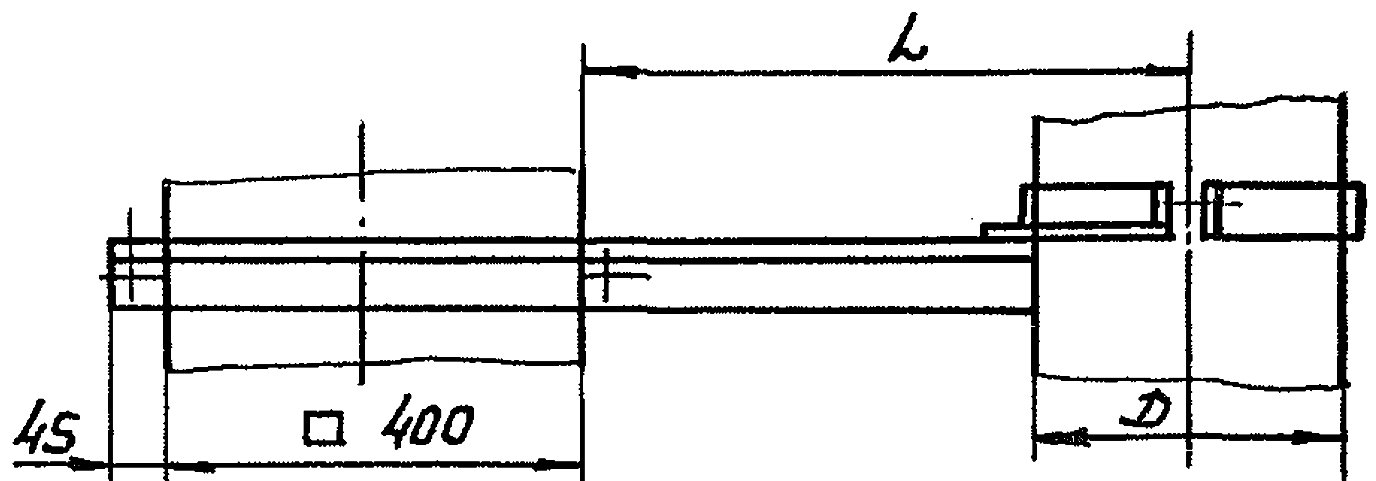

Кронштейн опорный 3КВВ для вертикального круглого воздуховода серия 5.904-1, схема по рис. 105

Схема по рис. 105: кронштейн заделывается в нишу стены 400 мм, L вылет до оси воздуховода. Приведено справочно.

Кронштейн опорный 3КВВ: вертикальные круглые D 100…1000

Узел заказывается по обозначению 3КВВ без дополнительной разработки
Заделка в кирпичную стену, ниша 400 мм
Вылет L 250…630 мм в зависимости от диаметра

Обозначение	D, мм	L, мм	Масса, кг
3КВВ	100	250	4,25
3КВВ-01	110	250	4,28
3КВВ-02	125	250	4,31
3КВВ-03	140	250	4,36
3КВВ-04	160	250	4,42
3КВВ-05	180	250	4,47
3КВВ-06	200	250	4,49
3КВВ-07	225	315	5,63
3КВВ-08	250	315	5,69
3КВВ-09	280	315	5,76
3КВВ-10	315	315	5,83
3КВВ-11	355	400	6,24
3КВВ-12	400	400	6,34
3КВВ-13	450	400	6,84
3КВВ-14	500	400	7,19
3КВВ-15	560	500	9,79
3КВВ-16	630	500	9,92
3КВВ-17	710	500	11,65
3КВВ-18	800	500	12,02
3КВВ-19	900	630	13,45
3КВВ-20	1000	630	13,84

Состав деталей серии

Деталь	Обозначения	Назначение
Кронштейны	1КР…12КР	к стенам заделкой, к стальным колоннам приваркой, к ж/б колоннам в обхват
Фланцы и полуфланцы опорные	1ФО, 2ФО, 3ФО	вертикальные воздуховоды на кронштейнах и перекрытиях
Уголок опорный	1УО	обхват вертикальных прямоугольных воздуховодов
Опора	1ПФ	горизонтальные круглые воздуховоды на кронштейне
Хомуты	1Х, 2Х, 3Х, 4Х	горизонтальные круглые и прямоугольные воздуховоды
Траверса	1ТР	горизонтальные прямоугольные воздуховоды на тяге 1ТЯ
Тяги	1ТЯ, 2ТЯ, 2ТЯ.001, 3ТЯ, 4ТЯ, 4ТЯ.001, 5ТЯ	подвеска к кронштейнам, перекрытиям, балкам
Подвески	1ПЛ ленточная, 1Т регулируемая	круглые воздуховоды, регулировка по высоте
Серьга, планка	1С, 1ПС	соединение хомутов, тяг и захватов
Захваты	1Ц, 2Ц	крепление к двутавровым балкам
Подкладка, столик, скоба, накладка, шпилька	1П, 1СТ, 1СК, 1Н, 1Ш	крепление тяг к перекрытиям и балкам, кронштейнов к колоннам

Детали рассчитаны на допускаемые напряжения 1500 кгс/см² при растяжении и изгибе, без вибрационных нагрузок и при температуре не ниже минус 30 °С. По данным нормативной базы статус серии не определён; чертежи применяются как справочные.

02 · Подбор

Нагрузка на узел и число креплений

Выберите сечение воздуховода, шаг креплений и изоляцию: посчитаем массу 1 м по таблицам серии, нагрузку на узел, число узлов на трассу и для круглых воздуховодов подходящий хомут 1Х.

Сечение воздуховода Размер, мм Конструкция Шаг креплений, м Изоляция Длина трассы, м

Нагрузка на узел крепления

Нужны крепления воздуховодов партией?Запросить цену +7 (812) 600-10-08

03 · Справочно

Масса 1 м воздуховода по серии

Таблицы 86 и 87 выпуска 0: масса 1 м стального воздуховода с фланцами и крепежом и масса изоляции из минераловатных плит 50 кг/м³. Покрывной слой не учтён.

D, мм	Фальцевый, кг/м	Спирально-замковый s 1,25, кг/м	Спирально-сварной s 2, кг/м	Изоляция, кг/м
100	1,7	4,0	5,3	0,97
125	2,2	5,0	6,6	1,1
140	2,3	5,6	8,0	1,29
160	2,6	6,4	8,5	1,45
180	2,9	7,1	9,5	1,61
200	3,2	7,9	10,6	1,77
225	4,3	8,9	11,9	1,96
250	4,7	9,9	13,2	2,16
280	5,3	11,1	14,8	2,39
315	5,9	12,4	16,6	2,67
355	уточняется	18,1	22,8	2,98
400	11,8	20,2	25,4	3,33
450	13,2	22,6	28,6	3,73
500	14,7	25,1	31,8	4,12
560	21,0	29,0	36,0	4,59
630	23,0	32,0	40,0	5,14
710	26,0	36,0	45,0	5,77
800	30,0	41,0	51,0	6,48
900	33,0	46,0	57,0	7,26
1000	37,0	51,0	64,0	8,09
1120	41,0	56,0	71,0	8,99
1250	46,0	63,0	79,0	10,02
1400	51,0	70,0	89,0	11,1
1600	58,0	80,0	102,0	12,76
1800	уточняется	90,0	114,0	14,33
2000	88,0	100,0	127,0	15,9

Сечение, мм	Фальцевый, кг/м	Изоляция, кг/м
100х150	4,8	1,75
100х200	5,7	2,0
100х250	6,6	2,25
150х150	5,7	2,0
150х200	6,6	2,25
150х250	7,6	2,5
200х200	7,6	2,5
200х250	8,5	2,75
200х300	9,4	3,0
200х400	11,5	3,5
200х500	13,0	4,0
250х250	9,4	3,0
250х300	10,3	3,25
250х400	12,2	3,75
250х500	14,0	4,25
250х600	15,8	4,75
250х800	19,6	5,75
300х300	11,5	3,5
300х400	13,0	4,0
300х500	14,9	4,5
300х600	16,7	5,0
300х800	20,5	6,0
300х1000	24,9	7,0
400х400	14,9	4,5
400х500	16,7	5,0
400х600	18,6	5,5
400х800	22,4	6,5
400х1000	26,7	7,5
400х1200	35,6	8,5
500х500	19,0	5,5
500х600	20,5	6,0
500х800	24,3	7,0
500х1000	28,7	8,0
500х1200	39,0	9,0
500х1600	47,0	11,0
500х2000	55,0	13,0
600х600	22,4	6,5
600х800	26,0	7,5
600х1000	30,6	8,5
600х1200	41,0	9,5
600х1600	49,0	11,5
600х2000	58,0	13,5
800х800	28,0	8,5
800х1000	34,0	9,5
800х1200	39,0	10,5
800х1600	54,0	12,5
800х2000	63,0	14,5
1000х1000	39,0	10,5
1000х1200	50,0	11,5
1000х1600	58,0	13,5
1000х2000	67,0	15,5
1200х1200	54,0	12,5
1200х1600	63,0	14,5
1200х2000	71,0	16,5
1600х1600	71,0	16,5
1600х2000	80,0	18,5

«Уточняется»: значение в доступной копии серии читается неоднозначно, сверяем при расчёте.

04 · Изготовление

Как изготавливаем

Резка полосы и уголка, гибка хомутов и захватов
Нарезка резьбы на тягах и шпильках
Сварка кронштейнов, столиков и траверс по чертежам серии
Окраска на производстве, горячее цинкование на специализированном предприятии

Поставка

Что вы получаете

Детали по обозначениям из спецификации
Комплектацию болтами и гайками по чертежу
Упаковку партиями по типоразмерам
Сертификаты на металл и документ о качестве

05 · Вопросы

Частые вопросы о креплениях воздуховодов

Что входит в серию 5.904-1?

Серия 5.904-1 «Детали креплений воздуховодов» (ГПИ «Проектпромвентиляция») состоит из выпуска 0 с указаниями по выбору и компоновке креплений и выпуска 1 с рабочими чертежами в двух частях. В неё входят кронштейны, хомуты, тяги, траверсы, подвески, захваты, серьги, фланцы и другие детали.

Для каких воздуховодов применяется серия?

Для круглых воздуховодов всего размерного ряда и прямоугольных до 1600х2000 мм, независимо от конструкции воздуховода. Крепление к покрытиям, перекрытиям, кирпичным стенам, стальным и железобетонным колоннам, стальным балкам и фермам.

Как подобрать хомут для воздуховода?

По диаметру и нагрузке на узел. Нагрузка равна массе 1 м воздуховода с изоляцией, умноженной на шаг креплений. Хомуты 1Х выпускаются в группах 250, 400, 630 и 1000 кгс. Подбор узла проверяет проектировщик.

Какой шаг креплений воздуховодов?

Шаг определяет проект. Для неизолированных горизонтальных металлических воздуховодов СП 73.13330 ограничивает его 4 м при размере менее 400 мм и 3 м при 400 мм и более. Для изолированных воздуховодов шаг задаёт проектировщик по расчёту.

Когда серию применять нельзя без расчёта?

По указаниям серии: при температуре ниже минус 30 °С, в сейсмических районах, при прокладке на улице и при вибрационных нагрузках детали проверяют расчётом.

Действует ли серия 5.904-1?

По данным нормативной базы статус серии не определён. Её чертежи применяются как справочные; изготавливаем детали, когда серия указана в проекте или спецификации.

Как заказать?

Пришлите спецификацию с обозначениями деталей и количеством на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование и монтаж выполняют организации, имеющие на это право.
