Изготавливаем зонты для вытяжных шахт и воздуховодов: круглые ЗК для Д0 200…1250 мм и прямоугольные ЗП для шахт 250 × 250…1000 × 1000 мм, а также дефлекторы Д (тип ЦАГИ) Ø315…1000 мм для систем естественной вентиляции. Размеры и обозначения по типовой серии 5.904-51 вып. 1, материал: оцинкованная или нержавеющая сталь.

Цена от 450 ₽ за шт.Базовое исполнение: зонт ЗК Ø200 из оцинкованной стали. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

Ø200…1250зонты ЗК

Ø315…1000дефлекторы Д

калькулятормасса партии

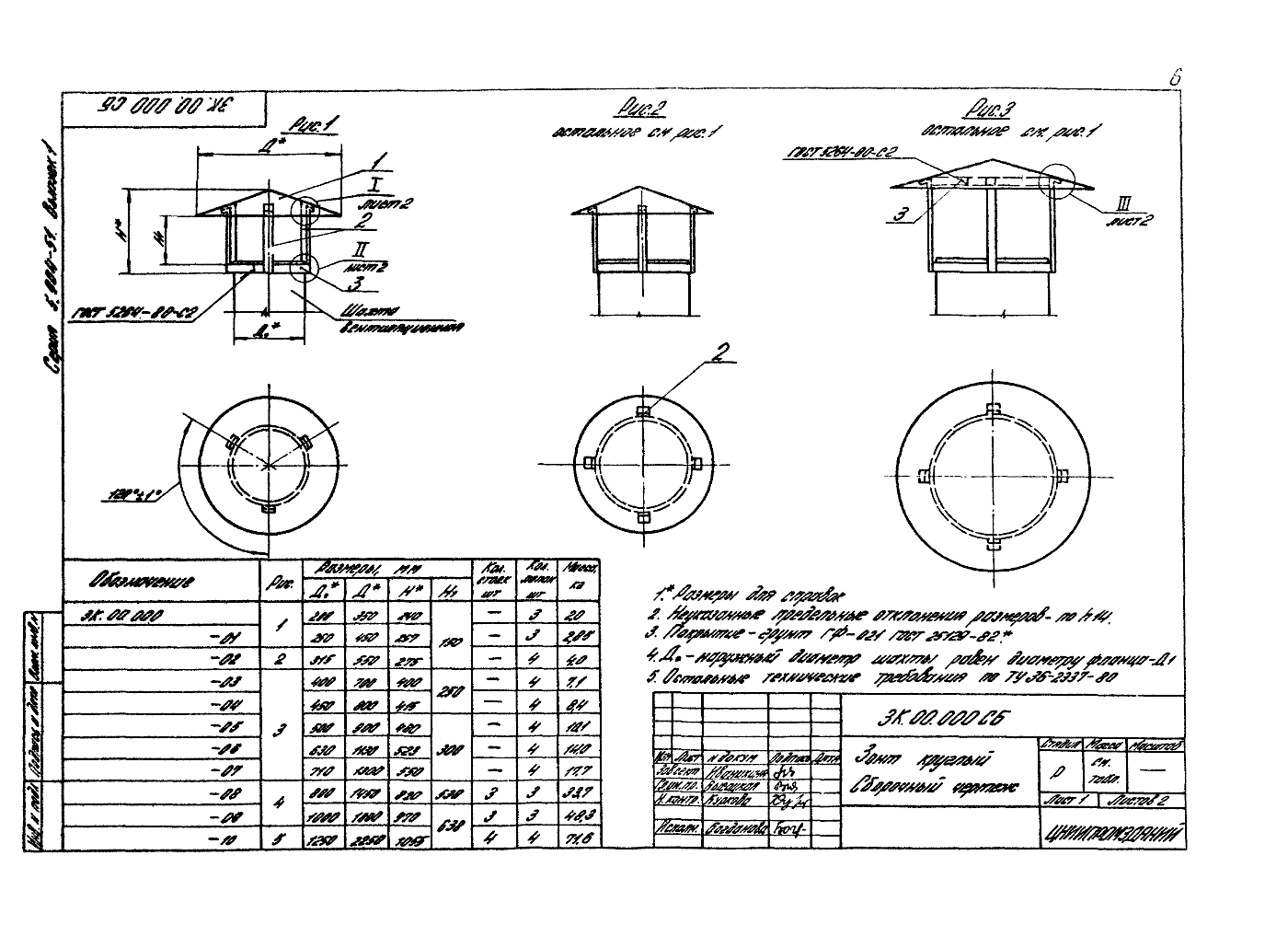

Зонт круглый ЗК.00.000, сборочный чертёж серии 5.904-51 — Серия 5.904-51 вып. 1: зонт круглый ЗК.00.000, сборочный чертёж (копия)

01 · Зонты ЗК

Зонты круглые ЗК.00.000

Зонт защищает шахту или воздуховод от осадков; обозначение включает номер исполнения по диаметру Д0.

Обозначение	Д0 (шахта), мм	Д (колпак), мм	Н, мм	Масса, кг
ЗК.00.000	200	350	240	2,0
ЗК.00.000-01	250	450	257	2,85
ЗК.00.000-02	315	550	275	4,0
ЗК.00.000-03	400	700	400	7,1
ЗК.00.000-04	450	800	415	8,4
ЗК.00.000-05	500	900	480	10,1
ЗК.00.000-06	630	1130	523	14,0
ЗК.00.000-07	710	1300	550	17,7
ЗК.00.000-08	800	1450	820	33,7
ЗК.00.000-09	1000	1800	970	48,3
ЗК.00.000-10	1250	2250	1055	71,6

02 · Зонты ЗП

Зонты прямоугольные ЗП.00.000

Для прямоугольных шахт и воздуховодов; исполнения -05…-07 для вытянутых сечений.

Обозначение	Шахта A × B, мм	Колпак A1 × B1, мм	Н, мм	Масса, кг
ЗП.00.000	250×250	450×450	240	4,5
ЗП.00.000-01	400×400	720×720	376	8,7
ЗП.00.000-02	500×500	900×900	400	12,0
ЗП.00.000-03	800×800	1440×1440	763	31,5
ЗП.00.000-04	1000×1000	1800×1800	811	58,6
ЗП.00.000-05	250×400	450×720	400	7,2
ЗП.00.000-06	500×800	900×1440	930	27,0
ЗП.00.000-07	800×1000	1440×1800	995	53,5

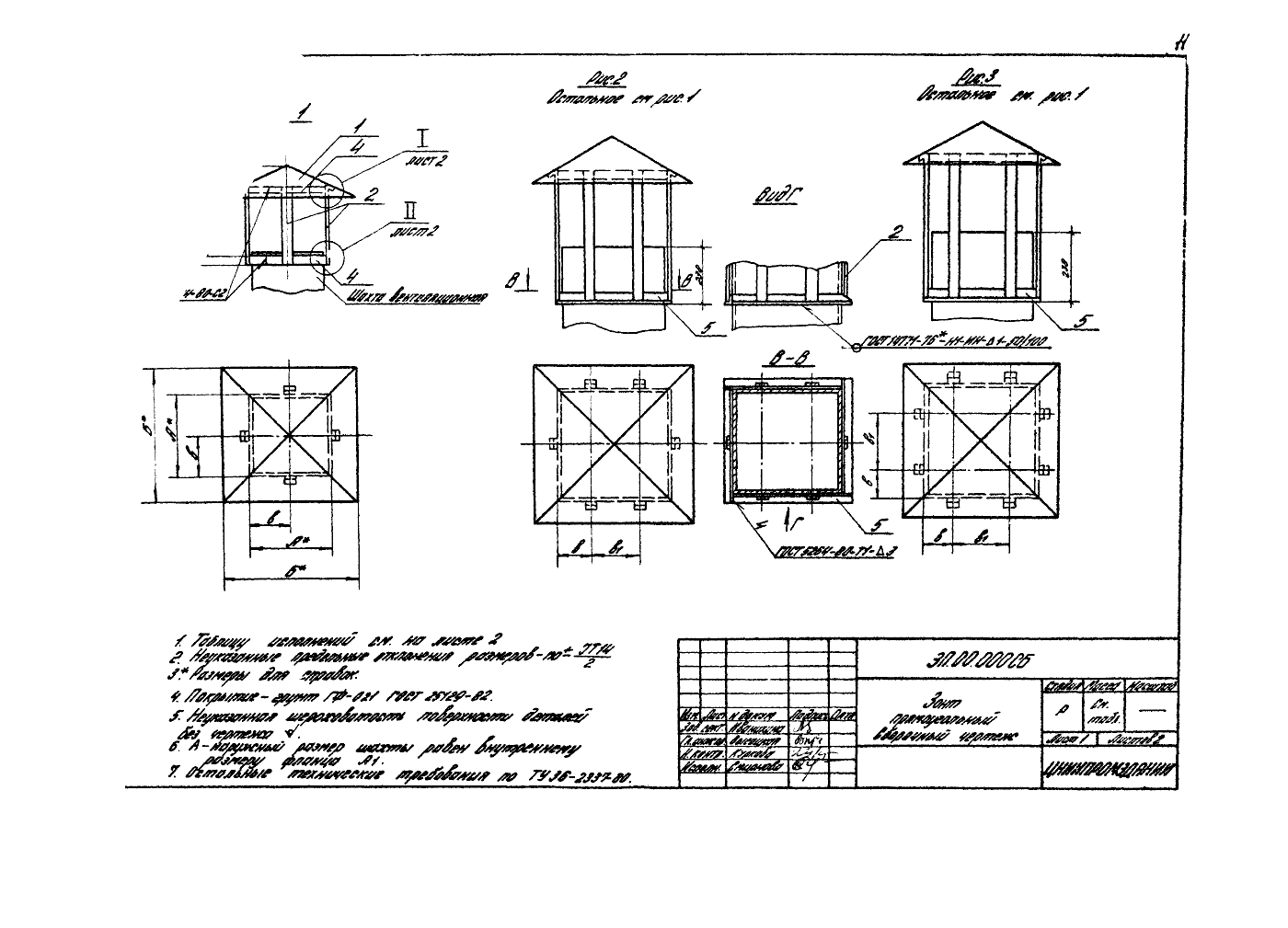

Зонт прямоугольный ЗП.00.000, сборочный чертёж серии 5.904-51 — Серия 5.904-51 вып. 1: зонт прямоугольный ЗП.00.000, сборочный чертёж (копия)

03 · Расчёт

Калькулятор зонтов и дефлекторов

Выберите изделие и типоразмер: покажем размеры, массу по серии и массу партии.

ИзделиеТипоразмерКоличество, шт.Материал

Зонты и дефлекторы

Есть спецификация вентиляции?Запросить цену +7 (812) 600-10-08

04 · Дефлекторы

Дефлекторы Д (тип ЦАГИ)

Дефлектор усиливает тягу в системах естественной вентиляции за счёт ветра; по серии его ставят на вытяжные шахты выше конька кровли.

Обозначение	D0 (патрубок), мм	D1 (обечайка), мм	Н, мм	Масса, кг
Д315.00.000	315	510	450	8,3
Д315.00.000-01	400	730	640	16,7
Д315.00.000-02	500	950	840	31,8
Д315.00.000-03	630	1190	980	46,5
Д710.00.000	710	1320	1027	74,85
Д710.00.000-01	800	1530	1285	104,27
Д710.00.000-02	900	1750	1542	139,6
Д710.00.000-03	1000	2000	1764	178,5

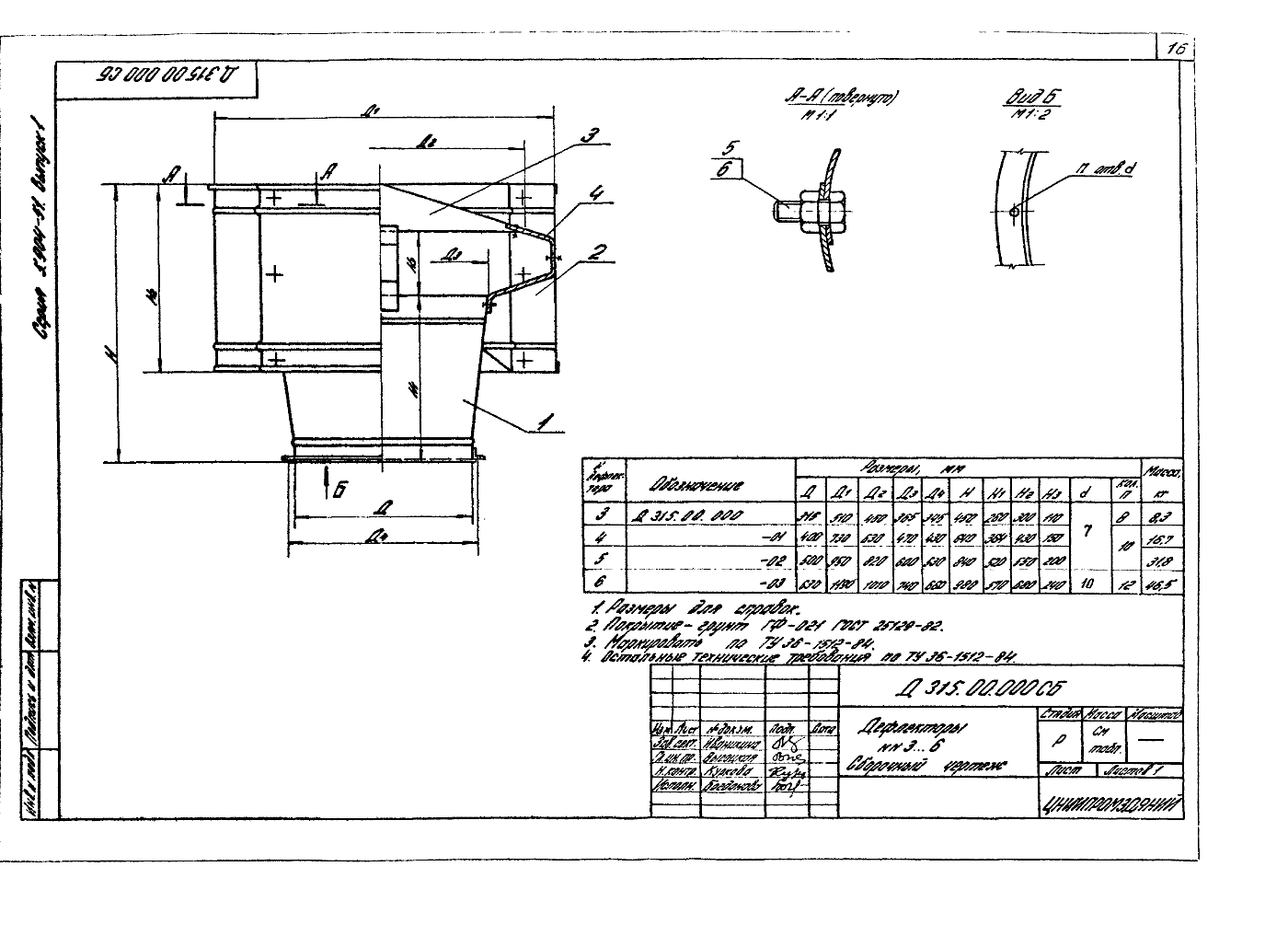

Дефлектор Д315.00.000, сборочный чертёж серии 5.904-51 — Серия 5.904-51 вып. 1: дефлектор, сборочный чертёж (копия)

Серия 5.904-51 вып. 1 (ЦНИИпромзданий, 1989) заменила серию 1.494-32 и применяется как типовая. Дефлекторы Ø200 и Ø250 в серии нет: их изготавливаем по чертежам заказчика.

05 · Работа с заказом

Как заказать партию

Работаем с монтажными организациями, проектировщиками ОВиК и генподрядчиками.

Присылаете спецификацию, ведомость или проект с обозначениями изделий
Проверяем обозначения, исполнения и покрытие, уточняем сроки и упаковку
Изготавливаем на своём производстве в Санкт-Петербурге: лазерная и плазменная резка, гибка, сварка
Маркируем партии по обозначениям, комплектуем по объектам

Отгрузка самовывозом или доставка по Санкт-Петербургу и Ленинградской области, транспортными компаниями по России
К партии прикладываем документ о качестве и сертификаты на металл
Цинкование выполняется на специализированном предприятии
Цены и сроки фиксируем в коммерческом предложении и договоре

06 · Вопросы

Частые вопросы о зонтах и дефлекторах

Чем зонт отличается от дефлектора?

Зонт только защищает шахту от осадков, а дефлектор за счёт обтекания ветром создаёт разрежение и усиливает тягу в системах естественной вентиляции.

Какой зонт нужен на воздуховод Ø315?

По серии 5.904-51 это ЗК.00.000-02: диаметр колпака 550 мм, высота 275 мм, масса 4,0 кг.

Из какого металла делаете?

Из оцинкованной стали, по заказу из нержавеющей стали или из стали с порошковой окраской; толщину листа принимаем по чертежам серии или по проекту.

Делаете нестандартные размеры?

Да, по чертежам или эскизу: зонты и дефлекторы под любой диаметр и сечение шахты.

Какие ещё изделия серии делаете?

Узлы и детали по чертежам серии и проекта: опорные кольца, обечайки, растяжки и крепления.

Сколько стоит вентиляционный зонт?

От 450 ₽ за шт. за базовое исполнение: зонт ЗК Ø200 из оцинкованной стали. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями, количество, материал и адрес на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
