Прислать чертежи →Ограждение кровли по ГОСТ Р 53254-2009
Изготавливаем металлические ограждения кровли для зданий без парапета и с парапетом, а также ограждения эксплуатируемых кровель по проекту. Сварка, грунтовка и окраска по требованиям стандарта. Ниже нормы, чертёж из ГОСТ и расчёт стоек и металла по периметру.
Ограждения кровли по ГОСТ Р 53254-2009
Стандарт делит ограждения кровли на КО для кровли без парапета и КП для кровли с парапетом. Для эксплуатируемых кровель высоту задают СП и проект.

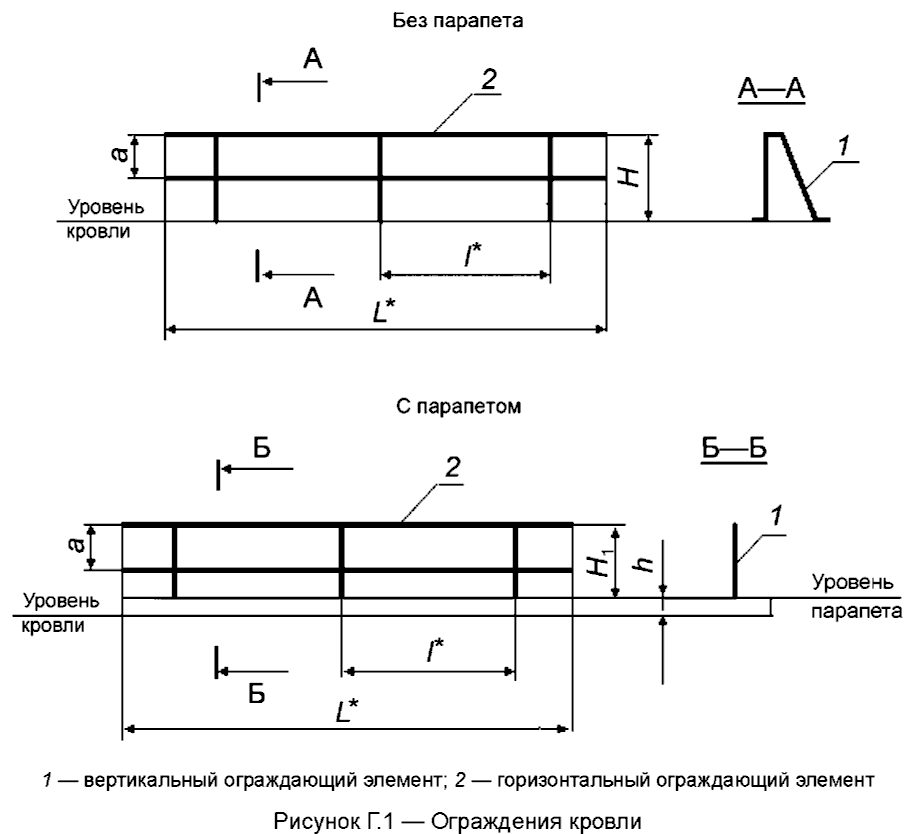

Рисунок Г.1 ГОСТ Р 53254-2009: ограждения кровли без парапета и с парапетом; 1 вертикальный, 2 горизонтальный ограждающий элемент. Размеры l и L стандартом не регламентируются. Приведено справочно.
Ограждение кровли без парапета
Тип КО по ГОСТ Р 53254-2009 (ОГКо по ГОСТ 25772-2021). Стойки крепят к кровле или несущим конструкциям, в сечении А-А стойка с подкосом. Высота от уровня кровли не менее 600 мм, между горизонтальными элементами не более 300 мм.
- Поручень и средний горизонтальный элемент из профильной трубы, полосы или круга по проекту
- Стойки на опорных пластинах, с подкосом или на кронштейнах к стене
- Крепление и гидроизоляция узлов по проекту кровли
Рисунок Г.1 ГОСТ Р 53254-2009: ограждения кровли без парапета и с парапетом; 1 вертикальный, 2 горизонтальный ограждающий элемент. Размеры l и L стандартом не регламентируются. Приведено справочно.
Ограждение кровли с парапетом
Тип КП по ГОСТ Р 53254-2009 (ОГКп по ГОСТ 25772-2021). Ограждение ставят на парапет, его высоту принимают за вычетом высоты парапета: H1 = 600 − h.
- Стойки крепятся к парапету анкерами или на кронштейнах
- При парапете 400 мм высота ограждения над ним 200 мм
- Нужно ли ограждение при парапете 600 мм и выше, определяет проект
Эксплуатируемая кровля
На эксплуатируемых кровлях действуют другие нормы высоты. По СП 17.13330.2017 (п. 5.3.4) для эксплуатируемой кровли предусматривают парапет высотой не менее 1,2 м, а над детскими и спортивными площадками дополнительно сетчатое ограждение высотой не менее 1,0 м. Конструкцию, высоту и заполнение ограждения задаёт проект.
- Ограждение 1,2 м с поручнем и заполнением по проекту
- Сетчатые ограждения над спортивными площадками на кровле
- Изготовим по чертежам КМ или разработаем КМД по проекту
Испытания ограждений кровли
Ограждения кровли испытывают при приёмке объекта в эксплуатацию и не реже одного раза в пять лет, ежегодно проводят обследование целостности (ГОСТ Р 53254-2009, п. 6.1.4). Горизонтальную нагрузку 0,54 кН прикладывают в точках не более чем через 10 м по периметру здания и держат 2 минуты; остаточной деформации быть не должно (п. 6.2.15).
- Испытания и обследования проводят организации с обученным персоналом и поверенным оборудованием
- Мы изготавливаем ограждения по чертежам, рассчитанным на эти нагрузки, испытания не проводим
- Изготовим секции и стойки взамен повреждённых или не прошедших испытание
Расчёт ограждения кровли
Укажите тип кровли, высоту парапета и периметр: покажем требуемую высоту, число стоек и горизонтальных элементов, ориентировочную массу металла и число точек испытаний.
Требования к ограждениям кровли
По СП 4.13130.2013 (п. 7.16) ограждения на кровле по ГОСТ Р 53254 предусматривают при уклоне кровли до 12 % и высоте до карниза или верха парапета более 10 м, при уклоне более 12 % и высоте до карниза более 7 м, а на эксплуатируемых плоских кровлях независимо от высоты.
| Параметр | Значение | Документ |
|---|---|---|
| Высота ограждения кровли без парапета H | не менее 600 мм | ГОСТ Р 53254-2009, табл. Г.1 |
| Высота ограждения на парапете H1 | 600 мм минус высота парапета h | ГОСТ Р 53254-2009, табл. Г.1; ГОСТ 25772-2021, п. 5.1.7 |
| Расстояние a между горизонтальными элементами | не более 300 мм | ГОСТ Р 53254-2009, табл. Г.1 |
| Шаг стоек l и длина секции L | стандартом не регламентируются, по проекту | ГОСТ Р 53254-2009, прил. Г |
| Горизонтальная нагрузка на ограждение | 0,54 кН (54 кгс) | ГОСТ Р 53254-2009, п. 5.12 |
| Выход на кровлю с площадок лестниц | ограждение не должно его пересекать | ГОСТ Р 53254-2009, п. 4.9 |
| Сварные швы | по ГОСТ 5264 | ГОСТ Р 53254-2009, п. 5.4 |
| Грунтовка и окраска | по ГОСТ 9.032, класс покрытия не ниже V | ГОСТ Р 53254-2009, п. 5.5 |
| Изготовление | по ГОСТ 23118, ГОСТ 23120, ГОСТ 25772 и рабочим чертежам | ГОСТ Р 53254-2009, п. 5.1 |
Предельные отклонения по ГОСТ 25772-2021
| Параметр | Предельное отклонение |
|---|---|
| Длина L до 1500 мм | ±2 мм |
| Длина L 1500…3900 мм | ±3 мм |
| Длина L 3900…7200 мм | ±4 мм |
| Высота H | ±2 мм |
| Размеры a и b до 300 мм | ±1 мм |
| Прямолинейность на длине до 1500 мм | 1 мм |
Выдержки приведены справочно. ГОСТ 25772-2021 введён с 01.09.2021 взамен ГОСТ 25772-83 и распространяется на жилые и общественные здания. Действующие редакции документов проверяйте по нормативной базе.
Как изготавливаем
- Секции и стойки по рабочим чертежам или КМД
- Сварка по ГОСТ 5264, зачистка швов без острых кромок и заусенцев
- Грунтовка и окраска по ГОСТ 9.032 или порошковая покраска
- Горячее цинкование на специализированном предприятии
- Маркировка секций под монтаж по схеме кровли
Что вы получаете
- Секции ограждения, стойки, кронштейны и пластины
- Комплект метизов по чертежу
- Сертификаты на металл и документ о качестве
- Расчёт цены за погонный метр и за объект
Частые вопросы об ограждении кровли
Когда нужно ограждение кровли?
По СП 4.13130.2013 (п. 7.16) ограждения на кровле по ГОСТ Р 53254 предусматривают в зданиях с уклоном кровли не более 12 % и высотой до карниза или верха парапета более 10 м, в зданиях с уклоном более 12 % и высотой до карниза более 7 м, а для эксплуатируемых плоских кровель независимо от высоты здания.
Какой высоты должно быть ограждение кровли?
По ГОСТ Р 53254-2009 не менее 600 мм от уровня кровли, расстояние между горизонтальными элементами не более 300 мм. На парапете высота ограждения равна 600 мм за вычетом высоты парапета. Для эксплуатируемых кровель нормы требуют большую высоту, её задаёт проект.
Чем отличаются типы КО и КП?
КО ставят на кровлю без парапета, КП на кровлю с парапетом. В ГОСТ 25772-2021 те же типы обозначены ОГКо и ОГКп.
Какую нагрузку должно выдерживать ограждение?
Горизонтальную нагрузку 0,54 кН (54 кгс) по ГОСТ Р 53254-2009. При испытаниях её прикладывают в точках не реже чем через 10 м по периметру здания.
Можно ли заменить ограждение анкерной системой?
По СП 17.13330.2017 (п. 4.8) вместо ограждения неэксплуатируемой кровли допускается страховочная система безопасности. Выбор решения за проектом.
Вы проводите испытания ограждений?
Нет. Мы изготавливаем ограждения по чертежам, рассчитанным на нормативные нагрузки. Испытания проводят организации с обученным персоналом и поверенным оборудованием.
Как заказать?
Пришлите проект или схему кровли с периметром, высотой парапета и способом крепления на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем по проекту или схеме кровли. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование, монтаж и испытания ограждений выполняют организации, имеющие на это право.
