Изготавливаем устройства для крепления тепловой изоляции стальных сосудов и аппаратов по ГОСТ 17314-81: скобы С1, С2, втулки В1, одинарные штыри Ш1, двойные штыри Ш2 и подвески П1, П2. Партиями по обозначениям из спецификации.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

до 260 ммтолщина изоляции

27 устройствв таблице 1

от 500 ммдиаметр аппарата

Устройство С1-Ш1 для крепления изоляции, схема по ГОСТ 17314-81

01 · Исполнения и размеры

Устройства для крепления изоляции по ГОСТ 17314-81

ГОСТ 17314-81 «Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования» утверждён постановлением Госстандарта СССР от 16.02.81 № 782, введён с 01.01.1982 взамен ГОСТ 17314-71. Применяется для аппаратов диаметром от 500 мм с температурой вещества от минус 100 до плюс 600 °С.

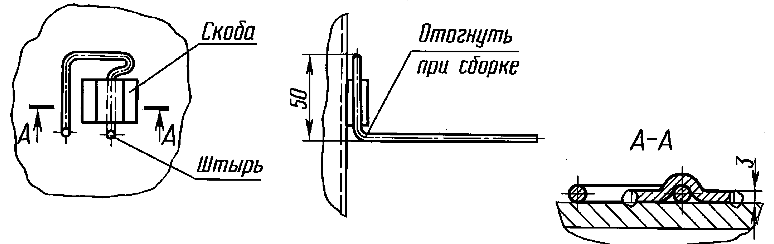

Устройство С1-Ш1 для крепления тепловой изоляции ГОСТ 17314-81, схема по черт. 1

Схема по черт. 1 ГОСТ 17314-81: скоба С1, приваренная к корпусу, и одинарный штырь Ш1, отгибаемый при сборке. Приведено справочно.

Исполнение 1: одинарный штырь Ш1, изоляция до 100 мм

Для теплоизоляции из мягких и полужёстких изделий
Приварная деталь: скоба С1, скоба С2 или втулка В1
Штырь из проволоки по ГОСТ 3282 вставляют в скобу и отгибают при сборке

Обозначение устройства	Толщина изоляции, мм	Масса, кг, не более
С1-Ш1/60	до 60	0,046
С2-Ш1/60	до 60	0,053
В1-Ш1/60	до 60	0,045
С1-Ш1/100	св. 60 до 100	0,052
С2-Ш1/100	св. 60 до 100	0,059
В1-Ш1/100	св. 60 до 100	0,051

Штыри Ш1, табл. 3

Штырь	l, мм	Длина развёртки, мм, не более	Масса, кг, не более
Ш1/60	140	170	0,026
Ш1/100	180	210	0,032

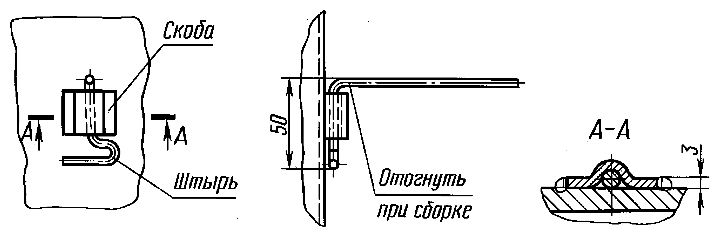

Устройство С1-Ш2 с двойным штырём ГОСТ 17314-81, схема по черт. 4

Схема по черт. 4: скоба С1 и двойной штырь Ш2. Приведено справочно.

Исполнение 2: двойной штырь Ш2, изоляция до 260 мм

Ш2/50 и Ш2/100 для жёстких изделий толщиной до 100 мм
Ш2/160, Ш2/200, Ш2/260 для мягких и полужёстких изделий толщиной до 260 мм
В обозначении после дроби указана предельная толщина изоляции

Обозначение устройства	Толщина изоляции, мм	Масса, кг, не более
С1-Ш2/50	до 50	0,069
С2-Ш2/50	до 50	0,076
В1-Ш2/50	до 50	0,068
С1-Ш2/100	св. 50 до 100	0,085
С2-Ш2/100	св. 50 до 100	0,092
В2-Ш2/100	св. 50 до 100	0,084
С1-Ш2/160	св. 100 до 160	0,103
С2-Ш2/160	св. 100 до 160	0,110
В1-Ш2/160	св. 100 до 160	0,102
С1-Ш2/200	св. 160 до 200	0,116
С2-Ш2/200	св. 160 до 200	0,123
В1-Ш2/200	св. 160 до 200	0,115
С1-Ш2/260	св. 200 до 260	0,138
С2-Ш2/260	св. 200 до 260	0,146
В1-Ш2/260	св. 200 до 260	0,137

Штыри Ш2, табл. 4

Штырь	l, мм	h, мм	Длина развёртки, мм, не более	Масса, кг, не более
Ш2/50	140	90	311	0,048
Ш2/100	190	140	411	0,063
Ш2/160	250	200	531	0,082
Ш2/200	290	240	611	0,094
Ш2/260	350	300	731	0,113

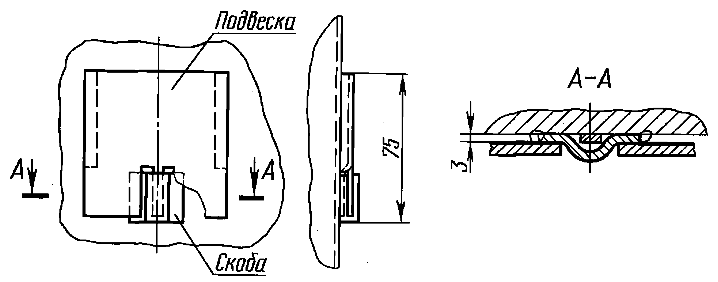

Устройство С1-П1 с подвеской для полносборной изоляции ГОСТ 17314-81, схема по черт. 7

Схема по черт. 7: скоба С1 и подвеска П1. Приведено справочно.

Исполнение 3: подвески П1 и П2, полносборные конструкции 40…120 мм

Для полносборных теплоизоляционных конструкций
Выбор подвески П1 или П2 зависит от вида крепёжной детали на конструкции
Подвески из стали Ст3 по ГОСТ 380

Обозначение устройства	Толщина изоляции, мм	Масса, кг, не более
С1-П1	св. 40 до 120	0,159
С2-П1	св. 40 до 120	0,166
В1-П1	св. 40 до 120	0,158
С1-П2	св. 40 до 120	0,065
С2-П2	св. 40 до 120	0,072
В1-П2	св. 40 до 120	0,064

Приварные и съёмные детали, табл. 2 и черт. 13…19

Деталь	Назначение	Размер по ГОСТ	Масса, кг, не более
Скоба С1	приварная	длина развёртки 31 мм	0,018
Скоба С2	приварная	длина развёртки 45 мм	0,026
Втулка В1	приварная	по черт. 15	0,017
Втулка В2	приварная, укороченная	длина не менее 14 мм	уточняется
Подвеска П1	съёмная	по черт. 18	0,141
Подвеска П2	съёмная	длина развёртки 79 мм	0,047

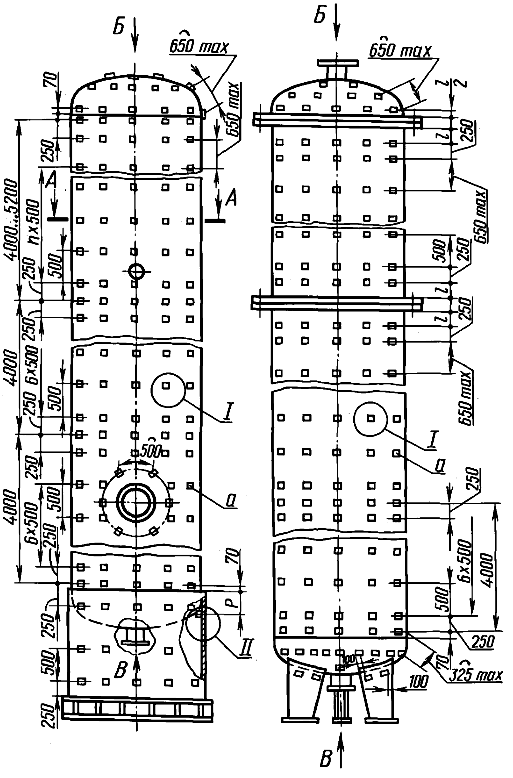

Размещение приварных деталей на вертикальном аппарате ГОСТ 17314-81, схема приложения 1

Схема по приложению 1, черт. 1: размещение приварных деталей на вертикальных аппаратах. Приведено справочно.

Размещение приварных деталей, приложение 1

Вертикальные объекты: шаг 500 мм по вертикали и горизонтали
Горизонтальные объекты: шаг 500 мм вдоль оси; по вертикали 500 мм на верхней половине и 250 мм на нижней, отсчёт от горизонтального диаметра
Днища, крышки и опоры аппаратов: по схемам приложения, на опорах шаг 500 мм
Отступы от фланцев, анкерных болтов и швов приварки днищ по черт. 1…5 приложения
При попадании на сварной шов деталь смещают от края шва на толщину стенки; замыкающее звено не более чем на 0,3 шага длиннее

Допуск перпендикулярности приварной детали 2 мм на полной длине
Смещение осей от вертикали и горизонтали не более 2 мм
Сварной шов втулки выдерживает срез не менее 1200 Н

Стандарт не распространяется на резервуары, изготовляемые способом рулонирования, и на сферические резервуары. «Уточняется»: масса в ГОСТ не указана, определяем по чертежу при расчёте.

02 · Подбор

Обозначение и количество устройств

Выберите вид и толщину изоляции и параметры аппарата: покажем обозначение по таблице 1 ГОСТ, оценку количества по шагу приложения 1 и массу партии.

Изоляция Толщина изоляции, мм Приварная деталь Подвеска Аппарат Диаметр аппарата, мм Длина обечайки, мм Аппаратов, шт

Обозначение по ГОСТ 17314-81

Нужны штыри и скобы для изоляции аппаратов?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как изготавливаем

Штыри Ш1 и Ш2 из проволоки по ГОСТ 3282, гибка по чертежам стандарта
Скобы С1, С2 и втулки из стали по материалу корпуса аппарата
Подвески П1, П2 из стали Ст3
Торцы под 90° к оси, без острых кромок
Покрытие по ГОСТ 9.303 при специальных требованиях; цинкование на специализированном предприятии

Поставка

Что вы получаете

Приварные и съёмные детали комплектами по обозначениям устройств
Упаковку партиями по типоразмерам
Сертификаты на металл и документ о качестве

04 · Вопросы

Частые вопросы о ГОСТ 17314-81

Что регламентирует ГОСТ 17314-81?

Конструкцию и размеры устройств для крепления наружной тепловой изоляции стальных стационарных сосудов и аппаратов диаметром не менее 500 мм с температурой вещества от минус 100 до плюс 600 °С, а также их размещение на объекте. Стандарт введён с 1 января 1982 года взамен ГОСТ 17314-71.

Из каких деталей состоит устройство?

Из приварной детали (скоба С1, скоба С2 или втулка В1) и съёмной детали (одинарный штырь Ш1, двойной штырь Ш2 или подвеска П1, П2). Приварные детали приваривают на заводе-изготовителе оборудования, съёмные устанавливают при монтаже изоляции.

Как расшифровать обозначение С1-Ш1/60?

С1 это скоба, Ш1 одинарный штырь, 60 предельная толщина изоляции в мм. В спецификации пишут: Устройство С1-Ш1/60 ГОСТ 17314-81.

Какой шаг установки штырей?

По приложению 1 ГОСТ: на вертикальных аппаратах 500 мм по вертикали и горизонтали; на горизонтальных 500 мм вдоль оси, по вертикали 500 мм на верхней половине и 250 мм на нижней.

Из какого материала делают штыри и подвески?

Штыри из стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282, подвески из стали Ст3 по ГОСТ 380. Материал приварных деталей выбирают по материалу корпуса аппарата.

Действует ли ГОСТ 17314-81?

По данным нормативной базы стандарт действующий, с изменениями № 1, 2 и 3.

Как заказать?

Пришлите обозначения устройств и количество на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Приварку деталей к аппаратам и монтаж изоляции выполняют организации, имеющие на это право.
