Прислать чертежи →Детали крепления трубопроводов по серии 4.904-69
Изготавливаем детали крепления санитарно-технических приборов и трубопроводов по серии 4.904-69: хомуты ТП2 и ТП3, крючки ТП4 и ТП5, хомуты СТД612, кронштейны и подставки для радиаторов ОП. Партиями по обозначениям из спецификации.
Хомуты, крючки и кронштейны серии 4.904-69
Чертежи по серии 4.904-69 «Детали крепления санитарно-технических приборов и трубопроводов» (ГПИ «Проектпромвентиляция», утверждена Госстроем СССР 08.09.1978). Размеры и массы по таблицам чертежей.

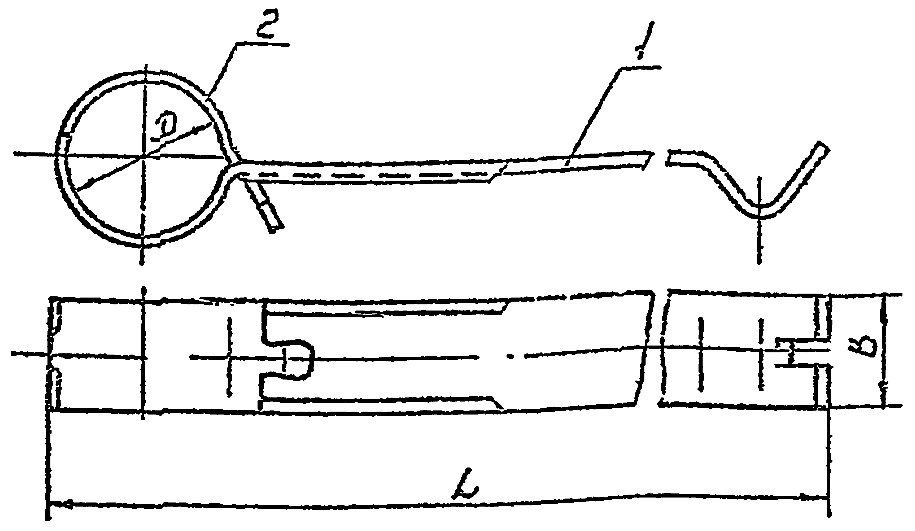

ТП2 СБ: 1 кронштейн, 2 скоба. Чертёж серии приведён справочно.
ТП2: хомут для водогазопроводных труб
- Для труб Ду 15…40 мм
- Кронштейн из полосы с загнутым концом для заделки в стену и скоба-хомут
- Покрытие по серии: грунтовка ГФ-020
| Обозначение | Ду, мм | D, мм | B, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|
| ТП2 | 15 | 22 | 20 | 153 | 0,065 |
| ТП2-01 | 20 | 27 | 20 | 155 | 0,071 |
| ТП2-02 | 25 | 34 | 25 | 159 | 0,117 |
| ТП2-03 | 32 | 43 | 25 | 164 | 0,129 |
| ТП2-04 | 40 | 49 | 25 | 177 | 0,142 |

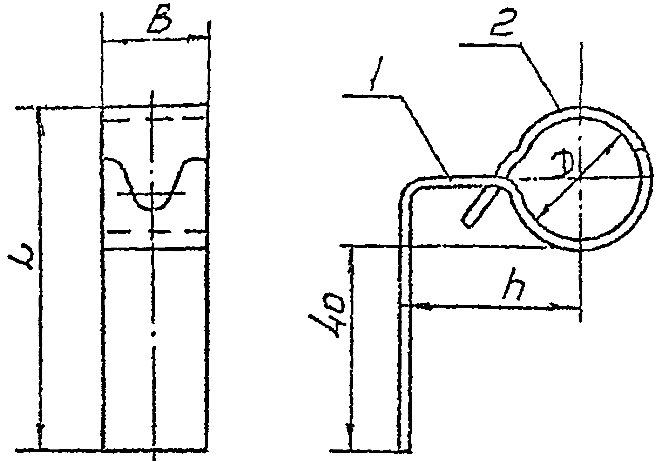

ТП3 СБ: 1 кронштейн Г-образный, 2 скоба. Приведено справочно.
ТП3: хомут с Г-образным кронштейном
- Для труб Ду 15…40 мм
- Отступ трубы от стены h 35 или 50 мм
- Скоба ТП2.002 общая с хомутом ТП2
| Обозначение | Ду, мм | D, мм | h, мм | B, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП3 | 15 | 22 | 35 | 20 | 65 | 0,049 |
| ТП3-01 | 20 | 27 | 35 | 20 | 71 | 0,054 |
| ТП3-02 | 25 | 34 | 35 | 25 | 79 | уточняется |
| ТП3-03 | 32 | 43 | 35 | 25 | 88 | 0,111 |
| ТП3-04 | 40 | 49 | 50 | 25 | 94 | 0,126 |

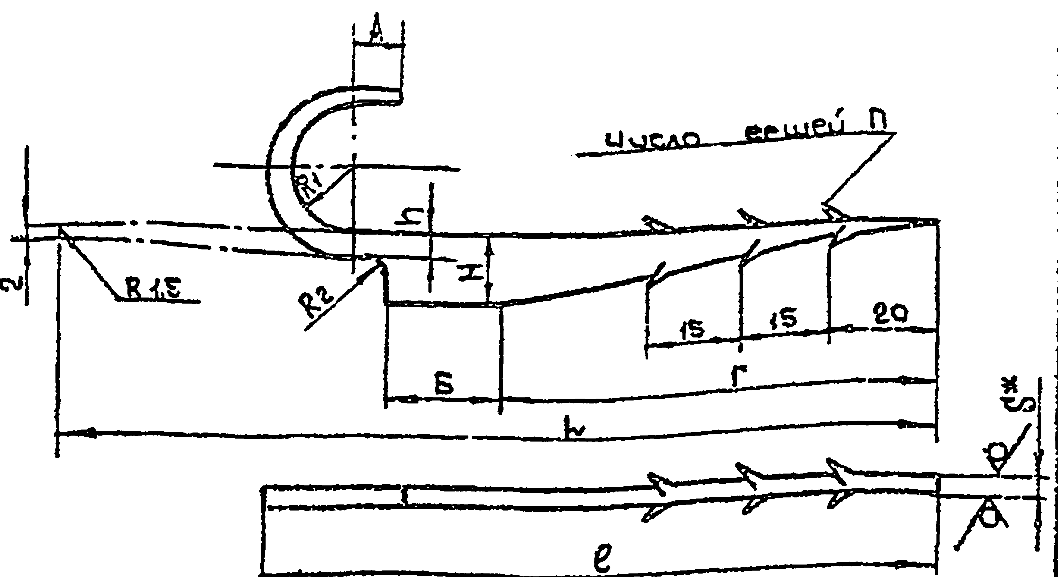

ТП4: крючок из полосы с ершами для забивки в стену. Приведено справочно.
ТП4 и ТП5: крючки для труб
- ТП4 для водогазопроводных труб Ду 15…40 мм
- ТП5 для чугунных канализационных труб Ду 50 и 100 мм
- Полоса с ершами, забивается в стену
- Предельные отклонения и покрытие по чертежам серии
| Обозначение | Ду, мм | Б, мм | S, мм | L, мм | l, мм |
|---|---|---|---|---|---|
| ТП4 | 15 | 20 | 4 | 132 | 115 |
| ТП4-01 | 20 | 22 | 4 | 167 | 122 |
| ТП4-02 | 25 | 24 | 4 | 199 | 143 |
| ТП4-03 | 32 | 26 | 4 | 229 | 162 |
| ТП4-04 | 40 | 27 | 5 | 254 | 178 |
| Обозначение | Ду, мм | Б, мм | S, мм | L, мм | l, мм |
|---|---|---|---|---|---|
| ТП5 | 50 | 40 | 5 | 322 | 235 |
| ТП5-01 | 100 | 80 | 6 | 468 | 315 |

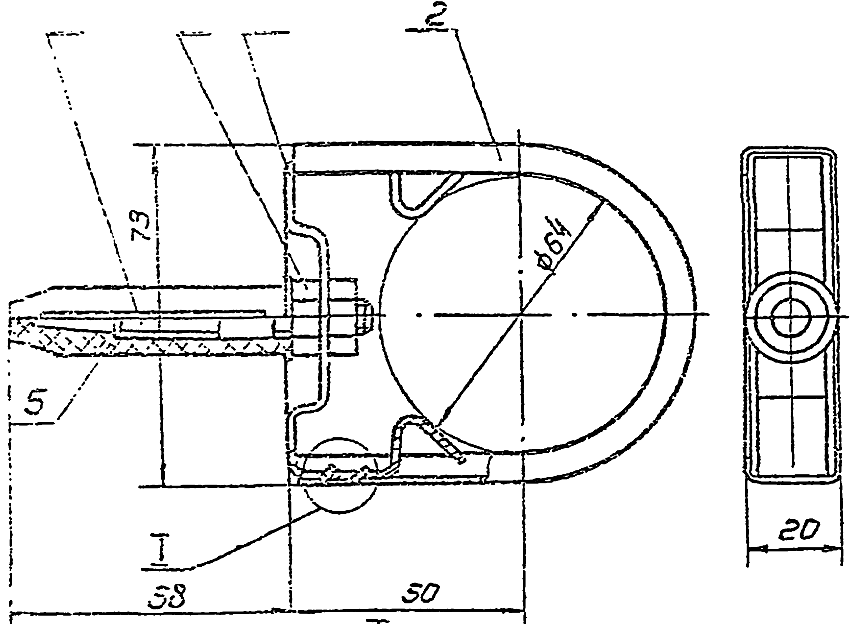

СТД612/6 СБ: хомут из ленты с основанием на болте. Приведено справочно.
СТД612/6 и СТД612/7: хомуты для труб 2" и 4"
- Хомут из ленты с основанием на болте
- Крепление к стене по чертежу серии
- В серии также трубодержатель СТД603/1 для Ду 15…25 и скоба СТД651
| Обозначение | Назначение | Размеры по чертежу, мм | Масса, кг |
|---|---|---|---|
| СТД612/6 | хомут для труб 2" | диаметр охвата 64, ширина 20, вылет 58 | 0,142 |
| СТД612/7 | хомут для труб 4" | диаметр охвата 115, ширина 24, вылет 58 | 0,259 |

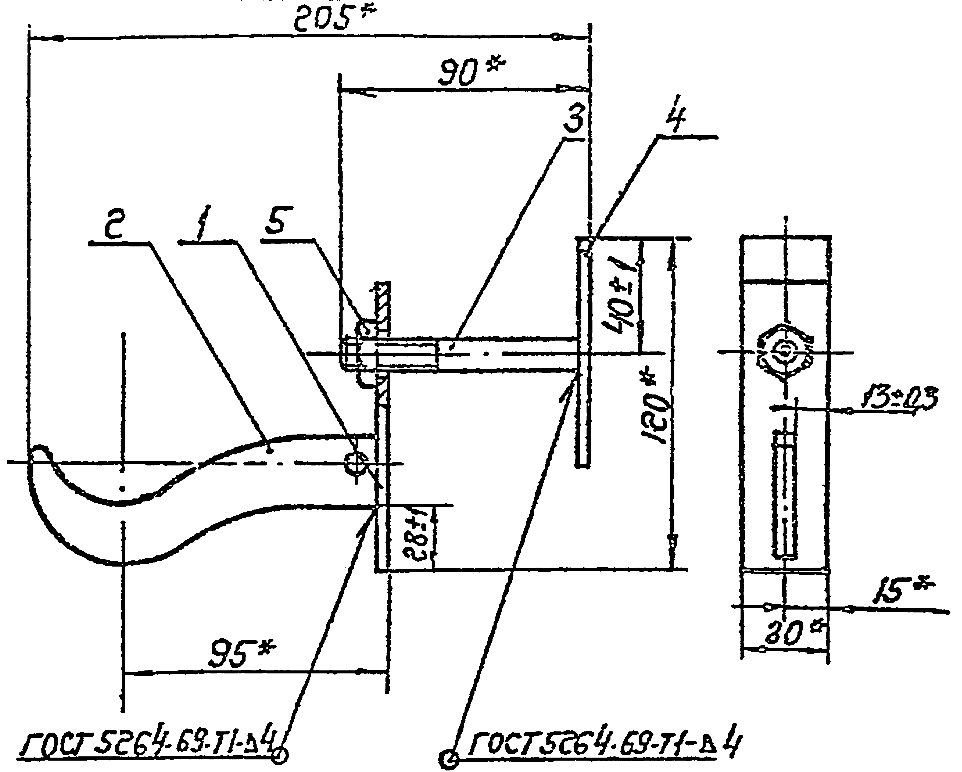

ОП4 СБ: кронштейн на шпильке с планкой. Приведено справочно.
ОП: кронштейны и подставки для радиаторов
- ОП1…ОП15: кронштейны, подставки и планки для чугунных радиаторов
- ОП20…ОП34: кронштейны для стальных радиаторов
- ОП35 для ребристых труб, ОП38 для конвектора
- ОП4: вылет 205 мм, масса по чертежу 0,36 кг
Состав серии
| Группа | Обозначения | Назначение |
|---|---|---|
| Кронштейны, подставки, планки | ОП1…ОП15 | чугунные радиаторы |
| Кронштейны | ОП20…ОП34 | стальные радиаторы |
| Кронштейны | ОП35, ОП38 | ребристые трубы, конвекторы |
| Хомуты | ТП2, ТП3 | водогазопроводные трубы Ду 15…40 |
| Крючки | ТП4, ТП5 | трубы Ду 15…40 и канализационные Ду 50, 100 |
| Трубодержатель, хомуты, скоба | СТД603/1, СТД612/6, СТД612/7, СТД651 | трубы Ду 15…25, 2" и 4" |
| Детали для приборов | СТ4, СТ5 | подкладка под кронштейны умывальников, кронштейн смывного бачка |
«Уточняется»: значение в чертеже читается неоднозначно, сверяем при расчёте заказа. По данным нормативной базы срок действия серии 4.904-69 истёк 30.06.2003; чертежи применяются как справочные.
Обозначение и масса партии
Выберите изделие и диаметр трубы: покажем обозначение по серии и массу партии для расчёта стоимости.
Как изготавливаем
- Резка полосы и ленты, гибка скоб и кронштейнов
- Насечка ершей на крючках и кронштейнах
- Сварка и сборка по чертежам серии
- Грунт ГФ-020 по серии, окраска или цинкование на специализированном предприятии по заказу
Что вы получаете
- Детали по обозначениям из спецификации
- Комплект: хомуты со скобами, болты и гайки по чертежу
- Упаковку партиями по типоразмерам
- Сертификаты на металл и документ о качестве
Частые вопросы о серии 4.904-69
Что входит в серию 4.904-69?
Серия 4.904-69 «Детали крепления санитарно-технических приборов и трубопроводов» (ГПИ «Проектпромвентиляция», утверждена Госстроем СССР 08.09.1978) содержит рабочие чертежи кронштейнов и подставок для радиаторов ОП, хомутов ТП2 и ТП3, крючков ТП4 и ТП5, трубодержателей и хомутов СТД, деталей крепления умывальников и смывных бачков.
Для каких труб хомуты ТП2 и ТП3?
Для водогазопроводных труб Ду 15…40 мм. Хомут ТП2 крепится кронштейном с загнутым концом, заделываемым в стену, ТП3 имеет Г-образный кронштейн с отступом трубы от стены 35 или 50 мм.
Как связаны серии 4.904-69 и 5.900-7?
Серия 5.900-7 для опорных конструкций стальных трубопроводов Ду 50…250 указывает, что трубопроводы Ду до 50 мм крепят по серии 4.904-69.
Действует ли серия 4.904-69?
По данным нормативной базы срок действия серии истёк 30.06.2003. Чертежи применяются как справочные; изготавливаем детали, когда серия указана в проекте или в заказе.
Какое покрытие у деталей?
По серии: грунтовка ГФ-020. По заказу наносим окраску; горячее цинкование выполняется на специализированном предприятии.
Какая минимальная партия?
Изготавливаем партиями по вашей спецификации. Пришлите обозначения и количество на info@stalteh.com, ответим коммерческим предложением.
