Изготавливаем опорные конструкции и средства крепления стальных трубопроводов по серии 5.900-7: консоли к железобетонным и металлическим колоннам, кронштейны в стены, двух- и трёхрядные опоры, подвески к перекрытиям для труб Ду 50…250 мм. По обозначениям А14Б из спецификации проекта.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

Ду 50…250трубопроводы

до 150 °Свода и пар, до 1,6 МПа

5 выпусковколонны, стены, перекрытия

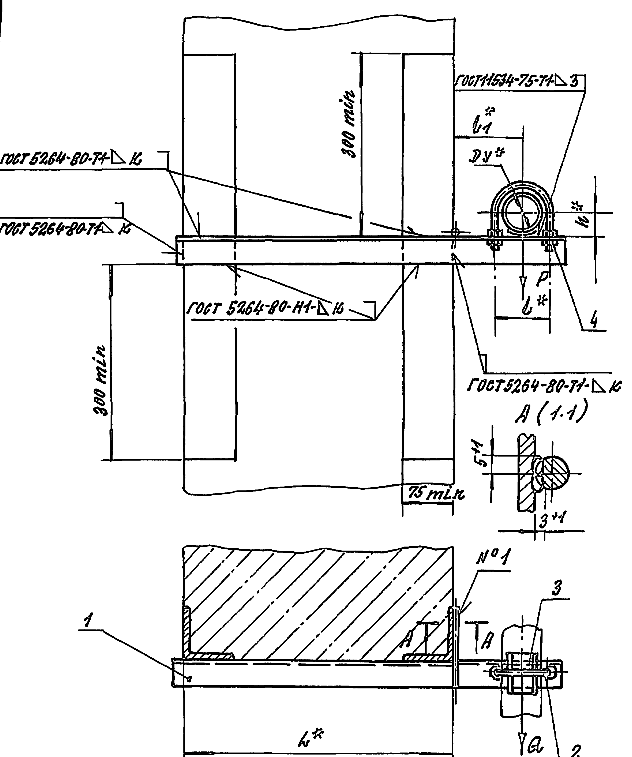

Опора подвижная А14Б505 к железобетонной колонне, фрагмент чертежа серии 5.900-7

01 · Чертежи и размеры

Опорные конструкции серии 5.900-7

Чертежи по серии 5.900-7 «Опорные конструкции и средства крепления стальных трубопроводов внутренних санитарно-технических систем» (ГПКНИИ «Сантехниипроект», приказ № 50 от 31.10.1991). Допускаемые нагрузки P и Q и массы по таблицам серии.

Опора подвижная А14Б505.000 к железобетонной колонне, серия 5.900-7 вып. 1, чертёж

А14Б505.000 СБ, сборочный чертёж серии: консоль на закладных колонны, труба на хомуте. Приведено справочно.

А14Б505: консоль к железобетонной колонне

Выпуск 1, неизолированные трубопроводы Ду 50…150 мм
Консоль приваривается к закладным деталям колонны 400×400 или 400×600
Вылет L 400 или 600 мм, труба на хомуте
Допускаемая вертикальная нагрузка P от 40 до 266 кгс

Обозначение	Ду, мм	P, кгс	Q, кгс	L, мм	l, мм	l1, мм	h, мм	Масса, кг
А14Б505.000	50	40	12	400	70	100	32	1,07
А14Б505.000-01	65	56	17	400	90	120	41	1,48
А14Б505.000-02	80	72	22	400	106	130	48	1,74
А14Б505.000-03	100	120	36	400	122	140	57	2,40
А14Б505.000-04	125	175	52	400	150	155	70	3,88
А14Б505.000-05	150	266	80	400	180	170	83	5,10
А14Б505.000-06	50	40	12	600	70	100	32	1,36
А14Б505.000-07	65	56	17	600	90	120	41	1,86
А14Б505.000-08	80	72	22	600	106	130	48	2,18
А14Б505.000-09	100	120	36	600	122	140	57	3,46
А14Б505.000-10	125	175	52	600	150	155	70	4,36
А14Б505.000-11	150	266	80	600	180	170	83	6,25

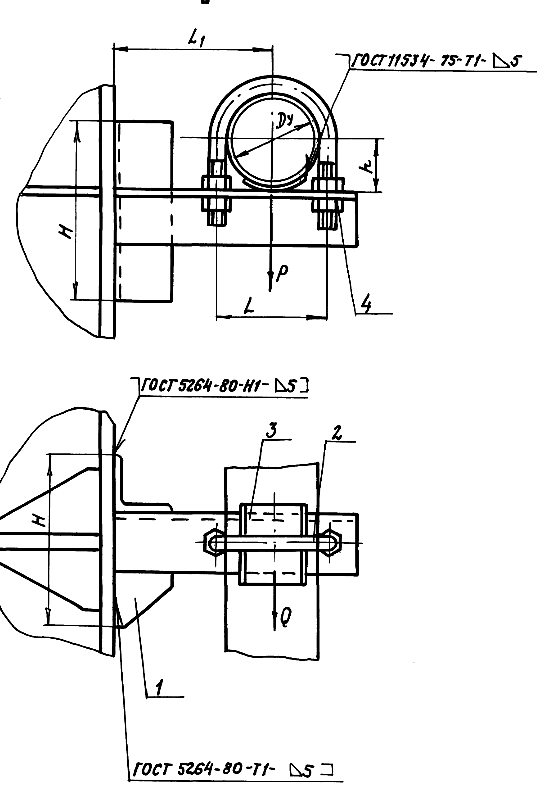

Опора подвижная А14Б540.000 к металлической колонне, серия 5.900-7 вып. 3, чертёж

А14Б540.000 СБ, сборочный чертёж серии: консоль приваривается к металлической колонне. Приведено справочно.

А14Б540: консоль к металлической колонне

Выпуск 3, Ду 50…125 мм
Консоль из уголка с косынкой приваривается к колонне
Высота консоли H 120, 150 или 225 мм
Допускаемая вертикальная нагрузка P от 40 до 175 кгс

Обозначение	Ду, мм	P, кгс	Q, кгс	L, мм	L1, мм	H, мм	h, мм	Масса, кг
А14Б540.000	50	40	12	70	100	120	32	0,94
А14Б540.000-01	65	56	17	90	120	120	41	1,13
А14Б540.000-02	80	72	22	106	130	150	48	1,92
А14Б540.000-03	100	120	36	122	140	150	57	2,04
А14Б540.000-04	125	175	52	150	155	225	70	4,10

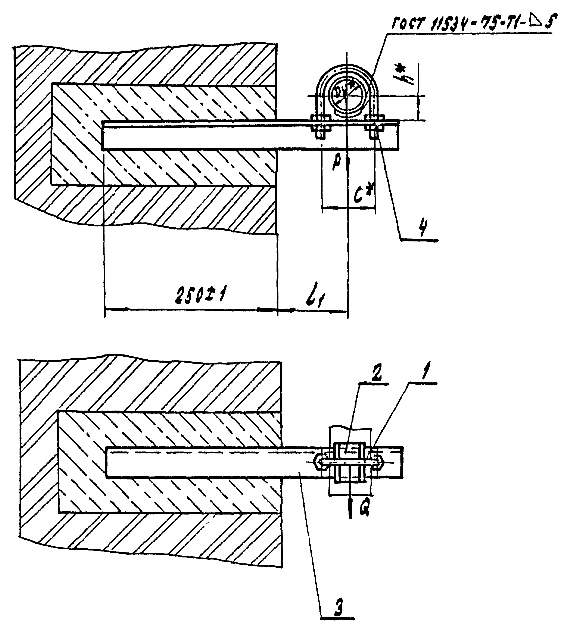

Опора подвижная А14Б566.000 с заделкой в кирпичную стену, серия 5.900-7 вып. 4, чертёж

А14Б566.000 СБ, сборочный чертёж серии: консоль с заделкой в стену 250 мм. Приведено справочно.

А14Б566: консоль в кирпичную стену

Выпуск 4, Ду 50…100 мм
Заделка консоли в стену на 250 мм
Расчёт заделки по серии: кирпич марки 75 на растворе марки 25
Допускаемая вертикальная нагрузка P от 40 до 120 кгс

Обозначение	Ду, мм	P, кгс	Q, кгс	l, мм	l1, мм	h, мм	Масса, кг
А14Б566.000	50	40	12	70	100±1	32	1,21
А14Б566.000-01	65	56	17	90	120±1	41	1,41
А14Б566.000-02	80	72	22	106	130±1	48	1,63
А14Б566.000-03	100	120	36	122	140±1	57	2,02

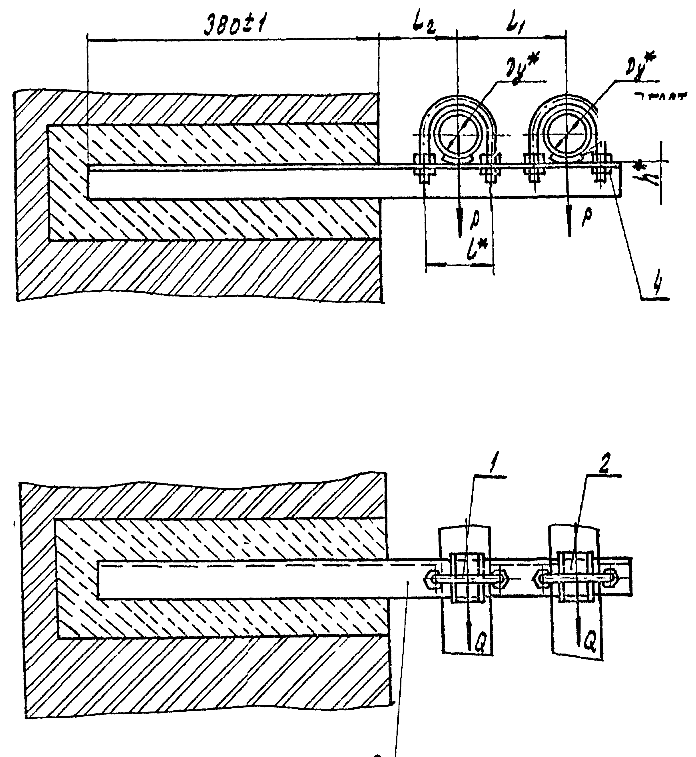

Опора подвижная двухрядная А14Б571.000 к стене, серия 5.900-7 вып. 4, чертёж

А14Б571.000 СБ: опора на две трубы, заделка в стену 380 мм. Приведено справочно.

А14Б571: двухрядная к стене

Выпуск 4, два трубопровода Ду 50…80 мм
Заделка консоли в стену на 380 мм
Нагрузки указаны на каждую трубу
В серии есть двух- и трёхрядные опоры для разных сочетаний диаметров

Обозначение	Ду, мм	P, кгс	Q, кгс	l, мм	l1, мм	l2, мм	h, мм	Масса, кг
А14Б571.000	50	40	12	70	140	100±1	32	2,91
А14Б571.000-01	65	56	17	90	160	120±1	41	3,67
А14Б571.000-02	80	72	22	106	175	130±1	48	4,70

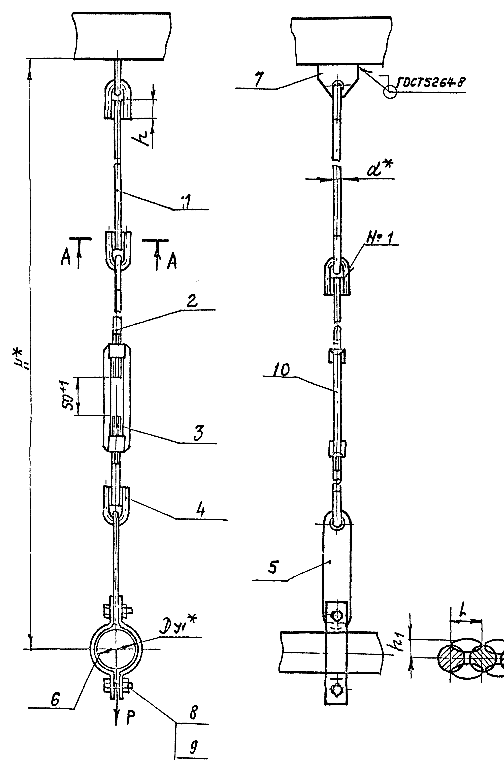

Опора подвесная А14Б580.000 к перекрытию, серия 5.900-7 вып. 4, чертёж

А14Б580.000 СБ, сборочный чертёж серии: подвеска на тягах к перекрытию, труба в хомуте. Приведено справочно.

А14Б580: подвесная к перекрытию

Выпуск 4, Ду 50…250 мм
Подвеска на тягах с регулировкой по высоте
Высота H от 700 до 1100 мм по таблице серии
Допускаемая нагрузка P 250…1500 кгс

Обозначение	Ду, мм	P, кгс	H, мм	d тяги, мм	Масса, кг
А14Б580.000	50	250	700	10	1,48
А14Б580.000-01	65	250	720	10	1,50
А14Б580.000-02	80	250	760	12	1,90
А14Б580.000-03	100	250	760	12	2,00
А14Б580.000-04	125	250	900	16	4,14
А14Б580.000-05	150	400	950	16	4,57
А14Б580.000-06	200	1500	1100	16	5,71
А14Б580.000-07	250	1500	1000	16	5,91

Расстояния между опорами и масса пролёта (таблица 1 серии)

Ду, мм	Труба, ГОСТ	Dн×S, мм	Изоляция, мм	Масса 1 м с водой, кг	То же с изоляцией, кг	Пролёт неизол., м	Пролёт изол., м	Масса пролёта неизол., кг	Масса пролёта изол., кг
50	3262-75	60×4,5	70	8,00	17,00	5	3	40	51
65	10704-76	76×3	70	9,25	18,85	6	4	55,5	75,4
80	10704-76	89×3	90	11,77	26,77	6	4	70,6	107,1
100	8732-78	108×4	90	18,11	34,91	6,5	4,5	118	157,1
125	8732-78	133×4	90	25,00	43,90	7	5	175	219,5
150	10704-76	159×4	90	33,20	54,20	8	6	266	325,2
200	10704-76	219×6	100	65,17	95,17	9	9	587	856,6
250	10704-76	273×6	100	93,00	128,10	9	9	837	1153

Расстояния для Ду 50…150 приняты по СНиП 3.05.01-85, для Ду 200 и 250 по шагу колонн 9 м. Масса изоляции принята по плотности 300 кг/м³. Горизонтальная нагрузка на опору принята Q = 0,3 P (коэффициент трения 0,3).

Выпуски серии

Выпуск	Содержание
0	Технические характеристики и данные для подбора: пролёты, нагрузки, массы всех опор
1	Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам
2	То же для изолированных трубопроводов к железобетонным колоннам
3	Крепление трубопроводов к металлическим колоннам
4	Крепление трубопроводов к стенам, перекрытиям и к полу

По данным нормативной базы срок действия серии 5.900-7 истёк 30.06.2003; чертежи применяются как справочные. Привязку опор к строительным конструкциям согласует разработчик строительной части проекта.

02 · Подбор

Расчёт количества опор и подбор по серии

Выберите Ду, изоляцию, способ крепления и длину участка. Покажем расстояние между опорами по таблице серии, обозначение опоры, проверку нагрузки и массу партии.

Условный проход Ду, мм Трубопровод Крепление Длина участка, м Число ниток трубопровода

Подбор по серии 5.900-7

Нужны опоры по серии 5.900-7?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как изготавливаем

Резка уголка, швеллера, полосы и круга по спецификациям чертежей
Гибка хомутов, сварка по ГОСТ 5264-80 и ГОСТ 11534-75
Тяги с резьбой и натяжные муфты для подвесок
Грунт и окраска по проекту, цинкование на специализированном предприятии
Маркировка обозначением А14Б

Поставка

Что вы получаете

Опоры по обозначениям из спецификации
Комплект: консоли, хомуты, гайки, тяги
Сертификаты на металл и документ о качестве
Отгрузку партиями на объект

04 · Вопросы

Частые вопросы о серии 5.900-7

Что входит в серию 5.900-7?

Серия 5.900-7 «Опорные конструкции и средства крепления стальных трубопроводов внутренних санитарно-технических систем» (ГПКНИИ «Сантехниипроект», введена с 1 марта 1992 года) состоит из пяти выпусков: выпуск 0 с данными для подбора, выпуски 1 и 2 для крепления к железобетонным колоннам, выпуск 3 к металлическим колоннам, выпуск 4 к стенам, перекрытиям и полу.

Для каких трубопроводов применяется серия?

Для трубопроводов Ду 50…250 мм, транспортирующих воду и пар с температурой до 150 °С, а также холодоноситель от минус 15 до плюс 15 °С, при давлении до 1,6 МПа. Для Ду до 50 мм серия отсылает к серии 4.904-69.

Действует ли серия 5.900-7?

По данным нормативной базы срок действия серии истёк 30.06.2003. Её чертежи применяются в проектах как справочные; изготавливаем опоры, когда серия указана в проекте.

Какое расстояние между опорами?

По таблице 1 серии: для неизолированных труб от 5 м (Ду 50) до 9 м (Ду 200…250), для изолированных от 3 до 9 м. Для Ду 50…150 расстояния приняты по СНиП 3.05.01-85, для Ду 200…250 по шагу колонн 9 м. Окончательный шаг определяет проект.

Что означают обозначения А14Б?

Каждая опорная конструкция серии имеет обозначение вида А14Б505.000-03, где номер после А14Б задаёт тип опоры, а номер исполнения задаёт диаметр и размеры. Обозначения указывают в спецификации проекта.

Как заказать?

Пришлите спецификацию с обозначениями А14Б и количеством на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование, расчёт нагрузок и монтаж трубопроводов выполняют организации, имеющие на это право.
