Изготавливаем стальные опоры и подвески для трубопроводов из ПЭ, ПП и ПВХ по ОСТ 36-17-85: отдельные опоры ОК, опоры со сплошным основанием ОС-1 и ОС-2, вертикальные ОВС и ОВ, хомутовые ОХ, неподвижные ОН и подвески ПО. По обозначениям из спецификации.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

Дн 20…630наружный диаметр трубы

11 типовопор и подвесок

от −40 °Стемпература наружного воздуха

01 · Типы и размеры

Опоры и подвески по ОСТ 36-17-85

ОСТ 36-17-85 «Опоры и подвески технологических пластмассовых трубопроводов. Типы и основные размеры» утверждён Минмонтажспецстроем СССР 28.03.1985, введён с 01.01.1986 взамен ОСТ 36-17-77. Размеры, нагрузки и массы по таблицам стандарта.

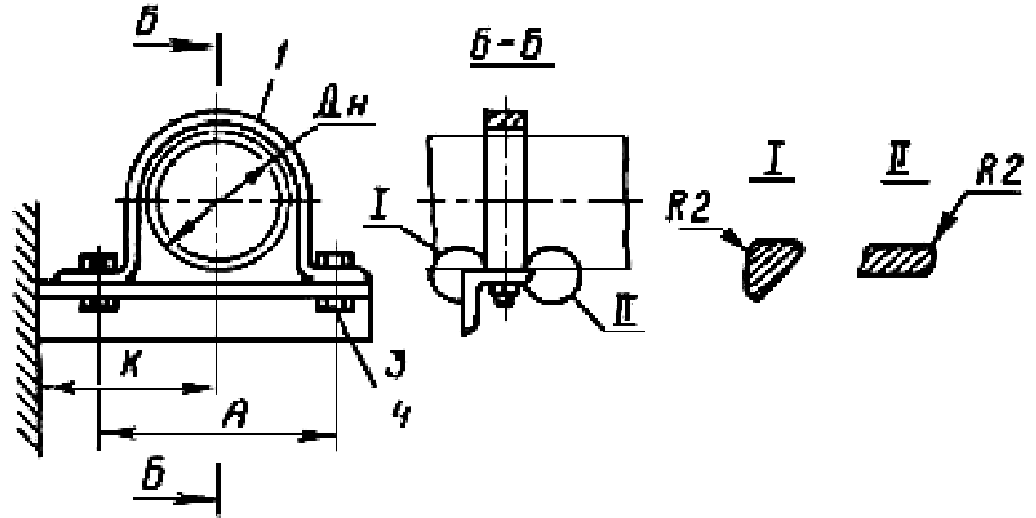

Опора ОК однорядная отдельная ОСТ 36-17-85, схема по черт. 1

Схема по черт. 1 ОСТ 36-17-85: 1 скоба типа СО, 2 консоль, 3 болт, 4 гайка. Приведено справочно.

ОК: опора однорядная отдельная, Дн 50…630

Скоба типа СО охватывает трубу и крепится к консоли двумя болтами
Кромки скобы притуплены радиусом 2 мм, чтобы не повредить пластмассовую трубу
Масса в таблице без консоли; консоль и способ её крепления выбирают при проектировании
Шаг опор ОК определяют по СН 550-82

Обозначение	Дн, мм	A, мм	Болт (поз. 3)	Масса, кг
ОК-50	50	76	М8х16	0,09
ОК-63	63	90	М8х16	0,10
ОК-75	75	102	М8х16	0,11
ОК-90	90	120	М8х16	0,13
ОК-110	110	140	М8х16	0,15
ОК-125	125	160	М10х20	0,33
ОК-140	140	175	М10х20	0,35
ОК-160	160	195	М10х20	0,38
ОК-180	180	216	М10х20	0,51
ОК-200	200	240	М10х20	0,68
ОК-225	225	265	М10х20	0,73
ОК-250	250	293	М10х20	0,95
ОК-280	280	325	М12х25	1,08
ОК-315	315	360	М12х25	1,21
ОК-400	400	460	М16х30	2,40
ОК-500	500	560	М16х30	2,88
ОК-630	630	690	М16х30	3,52

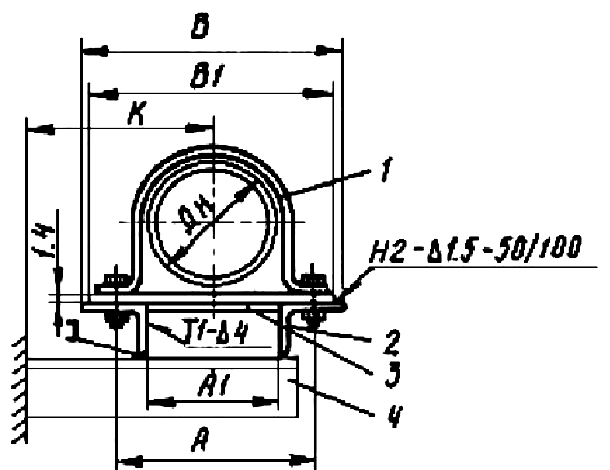

Опора ОС-2 со сплошным основанием ОСТ 36-17-85, схема по черт. 4

Схема по черт. 4: 1 скоба СО, 2 сплошное основание из уголка, 3 настил, 4 консоль. Приведено справочно.

ОС-1 и ОС-2: опоры со сплошным основанием

Труба лежит на сплошном основании из уголка по всей длине, пролёт 3000 мм
ОС-1 для Дн 20…32 с хомутом из проволоки, для Дн 40…110 с односторонним хомутом
ОС-2 для Дн 125…630 со скобами СО, настилом и рёбрами
Сплошное основание закрепляют на расстоянии не более 3 м

ОС-1, Дн 20…110

Обозначение	Дн, мм	Нагрузка, Н	Шаг хомутов M, мм	Уголок основания	Масса пролёта 3 м, кг
ОС-1-20	20	30	1000	40х40х4	7,30
ОС-1-25	25	30	1000	40х40х4	7,30
ОС-1-32	32	30	1000	40х40х4	7,30
ОС-1-40	40	110	1000	50х50х4	9,45
ОС-1-50	50	110	1000	50х50х4	9,51
ОС-1-63	63	110	1000	50х50х4	9,57
ОС-1-75	75	230	1500	56х56х4	10,78
ОС-1-90	90	230	1500	56х56х4	10,86
ОС-1-110	110	330	1500	63х63х4	12,34

Для Дн 20…32 масса 7,30 кг указана в ОСТ одна на группу.

ОС-2, Дн 125…630

Обозначение	Дн, мм	Нагрузка, Н	Уголок	M, мм	Болт	Масса пролёта, кг
ОС-2-125	125	900	40х40х4	1500	М10х20	22,6
ОС-2-140	140	900	40х40х4	1500	М10х20	23,3
ОС-2-160	160	900	40х40х4	1500	М10х20	24,1
ОС-2-180	180	900	40х40х4	2000	М10х20	24,4
ОС-2-200	200	1 400	45х45х4	2000	М10х20	27,8
ОС-2-225	225	1 400	45х45х4	2000	М10х20	28,8
ОС-2-250	250	2 150	50х50х5	2000	М10х20	37,1
ОС-2-280	280	2 150	50х50х5	2000	М12х25	38,3
ОС-2-315	315	2 750	56х56х5	2000	М12х25	43,8
ОС-2-400	400	4 100	63х63х5	2000	М16х30	53,6
ОС-2-500	500	6 500	70х70х5	2000	М16х30	63,3
ОС-2-630	630	10 100	80х80х6	2000	М16х30	84,7

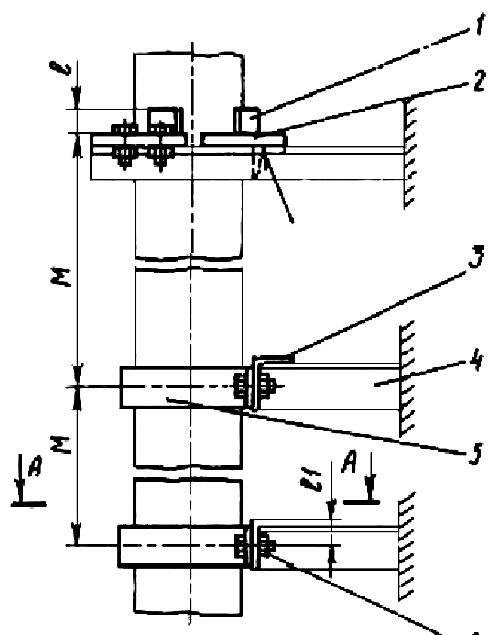

Опора ОВ для вертикальных пластмассовых трубопроводов ОСТ 36-17-85, схема по черт. 8

Схема по черт. 8 (ОВ, Дн 125…630): 1 упор, 2 ограничитель, 3 уголок, 4 консоль, 5 скоба СО. Приведено справочно.

ОВС и ОВ: опоры для вертикальных трубопроводов

ОВС: опора с сопровождением, держит вертикальный стояк и сопровождающий уголок
ОВ: опора с упором и ограничителем, нагрузку передаёт упор на трубе
Упоры на трубах ПНД, ПВД и ПП приваривают, на трубах ПВХ приклеивают по ВСН 440-83
Горизонтальную нагрузку на неподвижную опору ОН принимают равной нагрузке на ОВС и ОВ

ОВС, Дн 50…630

Обозначение	Дн, мм	Нагрузка, Н	Уголок	Масса, кг
ОВС-50	50	140	50х50х4	10,00
ОВС-63	63	230	50х50х4	10,11
ОВС-75	75	310	56х56х4	11,22
ОВС-90	90	450	56х56х4	11,36
ОВС-110	110	670	63х63х4	13,19
ОВС-125	125	860	40х40х4	19,98
ОВС-140	140	1 080	40х40х4	20,72
ОВС-160	160	1 410	40х40х4	22,74
ОВС-180	180	1 800	40х40х4	26,50
ОВС-200	200	2 200	45х45х4	29,69
ОВС-225	225	2 800	45х45х4	30,92
ОВС-250	250	3 450	50х50х5	45,08
ОВС-280	280	4 320	50х50х5	48,11
ОВС-315	315	5 450	56х56х5	53,83
ОВС-400	400	8 250	63х63х5	79,33
ОВС-500	500	13 100	70х70х5	96,24
ОВС-630	630	21 100	80х80х6	134,19

ОВ, Дн 50…630

Обозначение	Дн, мм	Нагрузка, Н	Уголок (поз. 3)	Масса, кг
ОВ-50	50	140	40х40х4	0,78
ОВ-63	63	230	40х40х4	0,92
ОВ-75	75	310	40х40х4	1,05
ОВ-90	90	450	40х40х4	1,17
ОВ-110	110	670	40х40х4	1,65
ОВ-125	125	860	50х50х5	5,40
ОВ-140	140	1 080	50х50х5	5,88
ОВ-160	160	1 410	50х50х5	7,85
ОВ-180	180	1 800	50х50х5	11,32
ОВ-200	200	2 200	50х50х5	12,10
ОВ-225	225	2 800	50х50х5	13,30
ОВ-250	250	3 450	50х50х5	20,38
ОВ-280	280	уточняется	56х56х5	23,11
ОВ-315	315	5 450	56х56х5	25,20
ОВ-400	400	8 250	63х63х5	44,70
ОВ-500	500	13 100	63х63х5	55,80
ОВ-630	630	21 100	63х63х5	76,70

ОВ-280: нагрузка в доступной копии ОСТ читается неоднозначно, сверяем по проекту.

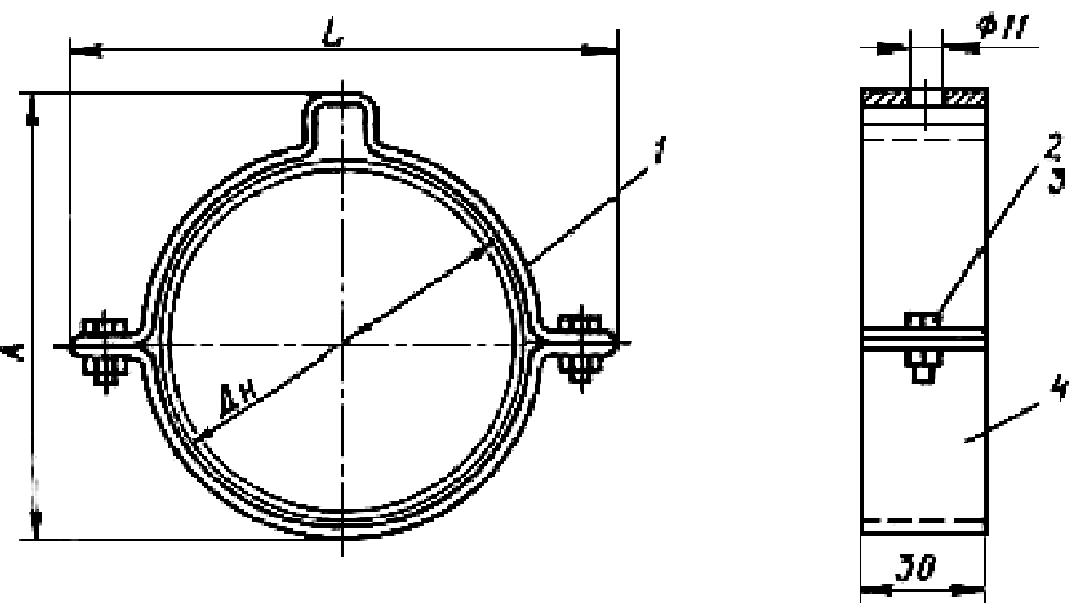

Опора хомутовая ОХ ОСТ 36-17-85, схема по черт. 9

Схема по черт. 9: 1 полухомут ПХ-1, 2 болт М10х16, 3 гайка М10, 4 полухомут ПХ-2. Ширина 30 мм. Приведено справочно.

ОХ: опора хомутовая, Дн 50…160

Два полухомута ПХ-1 и ПХ-2 стягиваются болтами М10х16
Ушко с отверстием 11 мм для крепления к конструкции
Шаг опор ОХ определяют по СН 550-82

Обозначение	Дн, мм	Нагрузка, Н	L, мм	A, мм	Масса, кг
ОХ-50	50	150	106	66	0,22
ОХ-63	63	150	120	82	0,22
ОХ-75	75	150	132	94	0,26
ОХ-90	90	150	148	110	0,26
ОХ-110	110	150	168	130	0,30
ОХ-125	125	300	184	146	0,30
ОХ-140	140	300	198	160	0,34
ОХ-160	160	300	218	180	0,38

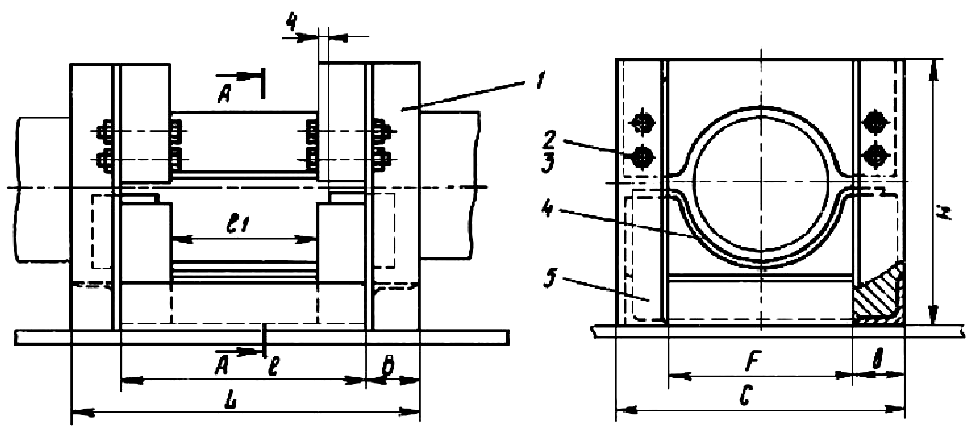

Опора неподвижная ОН ОСТ 36-17-85, схема

Схема опоры ОН: 1 стойка, 2 болт, 3 гайка, 4 хомут, 5 основание. Вкладыш охватывает трубу на 120°. Приведено справочно.

ОН: опора неподвижная, Дн 110…630

Фиксирует трубопровод между упорами, приваренными или приклеенными к трубе
Стойки на основании из неравнополочного уголка, хомут на болтах
Горизонтальная нагрузка равна нагрузке на опоры ОВС и ОВ того же диаметра

Обозначение	Дн, мм	H, мм	L, мм	Болт (поз. 2)	Уголок (поз. 5)	Масса, кг
ОН-110	110	210	258	М8х16	63х40х5	8,5
ОН-125	125	250	320	М12х20	75х50х5	15,0
ОН-140	140	272	320	М12х20	75х50х5	16,1
ОН-160	160	340	385	М16х25	100х63х6	19,8
ОН-180	180	350	398	М16х25	100х63х6	24,2
ОН-200	200	370	428	М16х25	100х63х6	26,1
ОН-225	225	400	478	М16х25	100х63х6	28,4
ОН-250	250	430	490	М16х25	100х63х6	36,2
ОН-280	280	460	520	М16х25	100х63х6	40,1
ОН-315	315	500	740	М16х25	100х63х6	45,4
ОН-400	400	610	794	М20х30	125х80х7	101,8
ОН-500	500	710	1194	М20х30	125х80х7	128,6
ОН-630	630	840	1498	М20х30	125х80х7	164,9

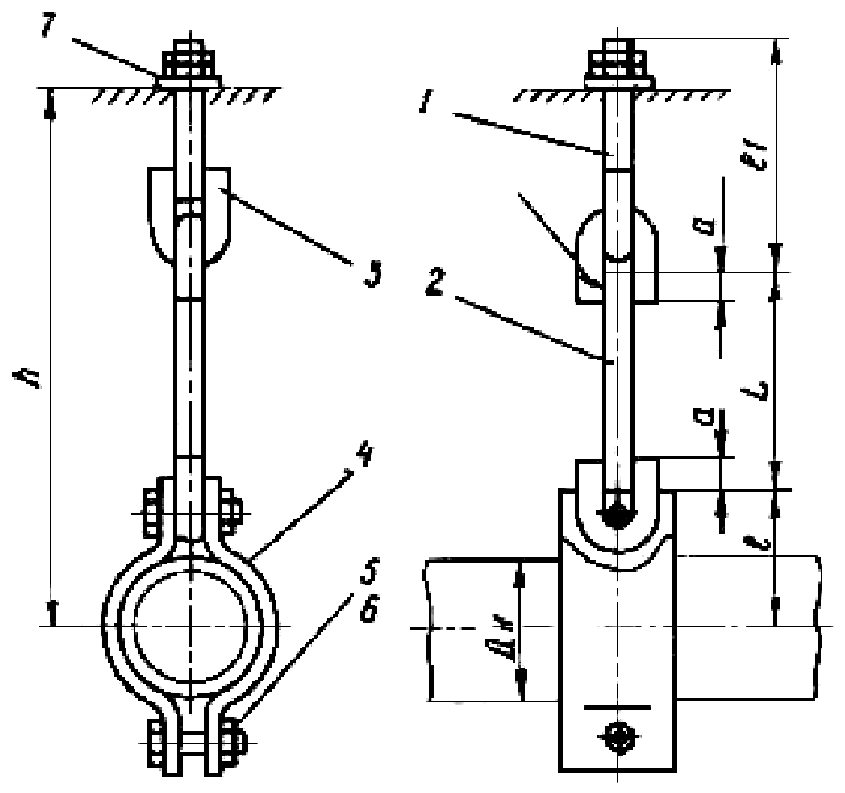

Подвеска ПО с одной тягой ОСТ 36-17-85, схема по черт. 12

Схема по черт. 12: 1 тяга с ушком, 2 тяга, 3 ушко, 4 полухомут ПО-1, 5 болт, 6 гайка, 7 прокладка. Приведено справочно.

ПО: подвеска отдельная с одной тягой, Дн 50…630

Полухомут ПО-1 на тяге с ушком; длина тяги L задаётся в обозначении
Пример: Подвеска ПО-110-500 ОСТ 36-17-85, где 500 длина тяги L в мм
Масса в таблице без тяг
В ОСТ также подвески со сплошным основанием ПС-1 (Дн 20…110) и ПС-2 (Дн 125…630)

Обозначение	Дн, мм	Нагрузка, Н	Тяга с ушком	h не менее, мм	Масса без тяг, кг
ПО-50-L	50	250	М10х200	365	0,62
ПО-63-L	63	250	М10х200	372	0,66
ПО-75-L	75	250	М10х200	378	0,68
ПО-90-L	90	250	М10х200	383	0,72
ПО-110-L	110	250	М10х200	396	0,76
ПО-125-L	125	760	М10х200	403	1,08
ПО-140-L	140	760	М10х200	411	1,14
ПО-160-L	160	2 500	М10х200	421	1,22
ПО-180-L	180	2 500	М10х200	431	1,80
ПО-200-L	200	2 500	М10х200	441	1,92
ПО-225-L	225	2 500	М10х200	453	2,12
ПО-250-L	250	2 500	М10х200	466	2,30
ПО-280-L	280	4 500	М12х300	563	2,79
ПО-315-L	315	4 500	М12х300	590	3,15
ПО-400-L	400	7 000	М16х300	627	5,79
ПО-500-L	500	7 000	М16х300	677	6,67
ПО-630-L	630	12 000	М16х300	742	9,93

Типы опор и подвесок по таблице 1

Тип	Наименование	Дн, мм
ОК	опора однорядная отдельная	50…630
ОС-1	опора однорядная со сплошным основанием	20…110
ОС-2	опора однорядная со сплошным основанием	125…630
ОВС	опора с сопровождением для вертикальных трубопроводов	50…630
ОВ	опора для вертикальных трубопроводов	50…630
ОХ	опора хомутовая	50…160
ОН	опора неподвижная	110…630
ОКА	опора для крепления арматуры	20…315
ПО	подвеска отдельная с одной тягой	50…630
ПС-1	подвеска со сплошным основанием и одной тягой	20…110
ПС-2	подвеска со сплошным основанием и двумя тягами	125…630

Обозначение в спецификации

Обозначение в спецификации	Что означает
Опора ОК-110 ОСТ 36-17-85	однорядная отдельная опора для трубы Дн 110
Опора ОС-2-160 ОСТ 36-17-85	опора со сплошным основанием для Дн 160
Опора ОВ-110 ОСТ 36-17-85	опора для вертикального трубопровода Дн 110
Опора ОХ-110 ОСТ 36-17-85	хомутовая опора Дн 110
Опора ОН-160 ОСТ 36-17-85	неподвижная опора Дн 160
Подвеска ПО-110-500 ОСТ 36-17-85	подвеска Дн 110 с тягой L 500 мм

Нагрузки в таблицах ОСТ даны с учётом массы трубопровода с продуктом плотностью 1000 кг/м³. Подбор опоры и шаг установки определяет проектная организация. Статус ОСТ 36-17-85 проверяйте по нормативной базе; изготавливаем по стандарту, когда он указан в проекте.

02 · Подбор

Обозначение, масса и нагрузка

Выберите тип и диаметр трубы: покажем обозначение по ОСТ, массу партии и табличную нагрузку. Если знаете нагрузку по проекту, сравним её с табличной.

Тип Дн трубы, мм Количество, шт Длина тяги L, мм Нагрузка на опору по проекту, Н

Обозначение по ОСТ 36-17-85

Нужны опоры для пластмассового трубопровода?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как изготавливаем

Резка и гибка скоб, хомутов и полухомутов из полосы
Консоли, сплошные основания и стойки из уголка
Притупление кромок, контактирующих с трубой, радиусом не менее 2 мм
Сварка по чертежам ОСТ, без подрезов и наплывов
Окраска на производстве, горячее цинкование на специализированном предприятии

Поставка

Что вы получаете

Опоры и подвески по обозначениям из спецификации
Комплектацию болтами и гайками по чертежу
Упаковку партиями по типоразмерам
Сертификаты на металл и документ о качестве

04 · Вопросы

Частые вопросы об опорах ОСТ 36-17-85

Что такое опора ОК по ОСТ 36-17-85?

ОК это однорядная отдельная опора для технологических пластмассовых трубопроводов Дн 50…630 мм. Она состоит из скобы типа СО, которая охватывает трубу и крепится болтами к консоли. Обозначение в спецификации: Опора ОК-110 ОСТ 36-17-85, где 110 наружный диаметр трубы.

Для каких труб применяется ОСТ 36-17-85?

Для трубопроводов диаметром до 630 мм из полиэтиленовых, полипропиленовых и непластифицированных поливинилхлоридных труб при температуре наружного воздуха от минус 40 °С и выше. Стандарт введён с 1 января 1986 года взамен ОСТ 36-17-77.

Какие типы опор и подвесок есть в стандарте?

Подвижные опоры ОК, ОС-1, ОС-2, ОВС, ОВ и ОХ, неподвижная опора ОН, опора под арматуру ОКА и подвески ПО, ПС-1, ПС-2.

Почему масса опоры ОК такая маленькая?

В таблице ОСТ масса опоры ОК дана без консоли. Консоль и способ её крепления к строительным конструкциям выбирают при проектировании, поэтому её масса считается отдельно по проекту.

Из какой стали изготавливают опоры?

По ОСТ: сталь ВСт3кп2 по ГОСТ 380-71 при температуре наружного воздуха минус 30 °С и выше, для интервала от минус 40 до минус 30 °С стали ВСт3пс6 или 14Г2. Применяем сталь, указанную в проекте.

Как защищают опоры от коррозии?

Поверхности деталей защищают покрытием по проекту, резьбовые части смазкой. Окраску выполняем на производстве, горячее цинкование на специализированном предприятии.

Действует ли ОСТ 36-17-85?

Статус отраслевого стандарта проверяйте по нормативной базе. Изготавливаем опоры и подвески по ОСТ 36-17-85, когда он указан в проекте или спецификации.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование и монтаж выполняют организации, имеющие на это право.
