Прислать чертежи →Опоры скользящие двуххомутовые ОСТ 108.275.30-80
Изготавливаем скользящие двуххомутовые опоры по ОСТ 108.275.30-80 для станционных трубопроводов наружным диаметром 325-720 мм: исполнения 01-07 для хромомолибденованадиевых сталей и 08-14 для углеродистых и кремнемарганцовистых. На странице чертёж, размеры, спецификация, допускаемые усилия и подбор исполнения.

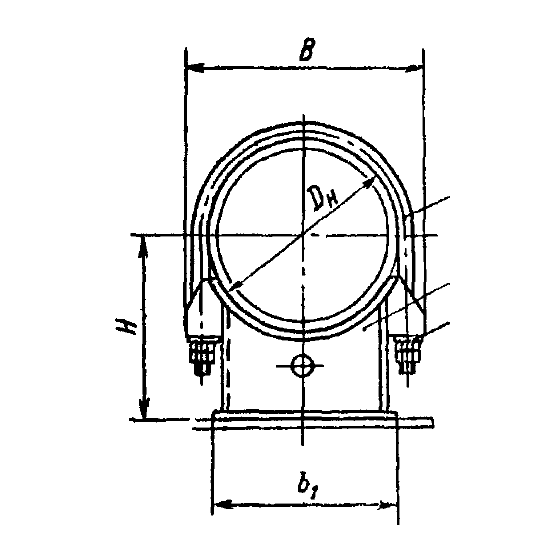

Чертёж и основные размеры опор
Два хомута охватывают трубу и крепятся к корпусу гайками. Корпус свободно скользит по опорной поверхности при тепловых перемещениях трубопровода.

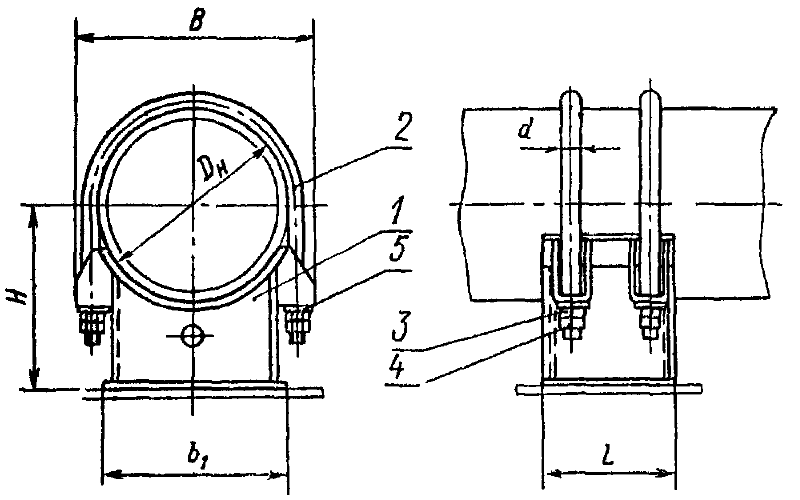

1 корпус, 2 хомут, 3 гайка низкая, 4 гайка, 5 шайба. Чертёж по ОСТ 108.275.30-80, приведён справочно.
Состав опоры
- Корпус поз. 1 по ОСТ 108.275.40-80
- Хомут поз. 2 по ОСТ 108.343.01-80, 2 шт.
- Гайки поз. 3 и 4 по ГОСТ 5915-70 и ГОСТ 5916-70, по 4 шт.
- Шайба поз. 5 по ГОСТ 11371-78, 4 шт.
Технические требования по ОСТ 108.275.50-80. Маркировка: обозначение по стандарту и товарный знак изготовителя.
| Исполнение | Дн, мм | B | b1 | d | H | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 | 325 | 400 | 275 | 24 | 315 | 215 | 25,1 |
| 02 | 377 | 449 | 305 | 24 | 339 | 225 | 28,7 |
| 03 | 426 | 498 | 355 | 24 | 369 | 225 | 31,9 |
| 04 | 465 | 548 | 385 | 24 | 381 | 225 | 34,3 |
| 05 | 530 | 616 | 490 | 24 | 417 | 275 | 58,4 |
| 06 | 630 | 734 | 590 | 30 | 485 | 305 | 95,4 |
| 07 | 720 | 822 | 660 | 30 | 534 | 330 | 112,7 |
| Исполнение | Дн, мм | B | b1 | d | H | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 08 | 325 | 400 | 275 | 24 | 315 | 215 | 25,1 |
| 09 | 377 | 449 | 305 | 24 | 339 | 225 | 28,7 |
| 10 | 426 | 498 | 355 | 24 | 369 | 225 | 31,9 |
| 11 | 465 | 548 | 385 | 24 | 381 | 225 | 34,3 |
| 12 | 530 | 616 | 490 | 24 | 417 | 275 | 58,4 |
| 13 | 630 | 734 | 590 | 30 | 486 | 305 | 97,2 |
| 14 | 720 | 822 | 660 | 30 | 534 | 330 | 115,2 |
Размеры в мм. В части строк стандарт содержит рукописные изменения, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа. У Дн 630 и 720 масса и высота H для двух групп сталей немного отличаются, смотрите вкладку своей стали.
Подбор исполнения и проверка усилия
Выберите сталь и диаметр трубы: покажем исполнение, обозначение, размеры и массу. Если опора работает как неподвижная, отметьте пункт и введите осевое усилие.
Корпус, хомут и крепёж по исполнениям
Номера исполнений корпуса и хомута и размеры крепежа для каждого диаметра.
| Дн, мм | Исполнение опоры | Корпус поз. 1 по ОСТ 108.275.40-80 | Хомут поз. 2 по ОСТ 108.343.01-80, 2 шт. | Гайки поз. 3 и 4, резьба | Шайба поз. 5: d1; d2; s, мм |
|---|---|---|---|---|---|
| 325 | 01 | 26 | 14 | M24 | 25; 44; 4 |
| 377 | 02 | 27 | 15 | M24 | 25; 44; 4 |
| 426 | 03 | 28 | 17 | M24 | 25; 44; 4 |
| 465 | 04 | 29 | 19 | M24 | 25; 44; 4 |
| 530 | 05 | 30 | 21 | M24 | 25; 44; 4 |
| 630 | 06 | 31 | 23 | M30 | 31; 56; 6 |
| 720 | 07 | 32 | 25 | M30 | 31; 56; 6 |
Гайки по ГОСТ 5915-70 и ГОСТ 5916-70 из стали 20Х1М1Ф1ТР, шайбы по ГОСТ 11371-78 из стали 12ХМ, по 4 шт. на опору.
| Дн, мм | Исполнение опоры | Корпус поз. 1 по ОСТ 108.275.40-80 | Хомут поз. 2 по ОСТ 108.343.01-80, 2 шт. | Гайки поз. 3 и 4, резьба | Шайба поз. 5: d1; d2; s, мм |
|---|---|---|---|---|---|
| 325 | 08 | 33 | 40 | M24 | 25; 44; 4 |
| 377 | 09 | 34 | 42 | M24 | 25; 44; 4 |
| 426 | 10 | 35 | 44 | M24 | 25; 44; 4 |
| 465 | 11 | 36 | 46 | M24 | 25; 44; 4 |
| 530 | 12 | 37 | 48 | M24 | 25; 44; 4 |
| 630 | 13 | 38 | 50 | M30 | 31; 56; 4 |
| 720 | 14 | 39 | 52 | M30 | 31; 56; 4 |
Гайки по ГОСТ 5915-70 и ГОСТ 5916-70 из стали 35, шайбы по ГОСТ 11371-78 из стали 20, по 4 шт. на опору.
Допускаемые усилия при работе как неподвижной опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 545 °С | 560 °С | 20 °С | 545 °С | 560 °С | ||||
| 325 | 37,8 | 258 | 295 | 47,5 (4 844) | 38,5 (3 926) | 34,5 (3 518) | 61,5 (6 271) | 50,0 (5 099) | 46,0 (4 690) |
| 377 | 41,1 | 299 | 352 | 51,0 (5 200) | 41,0 (4 181) | 38,0 (3 875) | 68,0 (6 934) | 55,0 (5 608) | 50,0 (5 099) |
| 426 | 45,2 | 340 | 436 | 57,5 (5 863) | 46,0 (4 691) | 42,0 (4 283) | 74,0 (7 546) | 60,0 (6 118) | 55,0 (5 608) |
| 465 | 47,7 | 365 | 491 | 59,0 (6 016) | 47,0 (4 793) | 43,0 (4 385) | 75,0 (7 648) | 61,0 (6 220) | 56,0 (5 710) |
| 530 | 84,4 | 807 | 1163 | 115,0 (11 727) | 93,0 (9 483) | 86,0 (8 769) | 140,0 (14 276) | 118,0 (12 032) | 109,0 (11 115) |
| 630 | 117,3 | 1236 | 1800 | 149,0 (15 194) | 119,0 (12 134) | 110,0 (11 217) | 187,0 (19 068) | 148,0 (15 092) | 136,0 (13 868) |
| 720 | 131,0 | 1537 | 2250 | 165,0 (16 825) | 125,0 (12 746) | 119,0 (12 134) | 204,0 (20 802) | 165,0 (16 825) | 153,0 (15 601) |
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 340 °С | 440 °С | 20 °С | 280 °С | 340 °С | 440 °С | ||||
| 325 | 37,8 | 258 | 295 | 41,6 (4 242) | 34,5 (3 518) | 32,1 (3 273) | 32,1 (3 273) | 54,7 (5 578) | 45,2 (4 609) | 42,8 (4 364) | 41,6 (4 242) |
| 377 | 41,1 | 299 | 352 | 45,2 (4 609) | 38,1 (3 885) | 35,7 (3 640) | 34,5 (3 518) | 59,5 (6 067) | 50,0 (5 099) | 48,0 (4 895) | 45,0 (4 589) |
| 426 | 45,2 | 340 | 436 | 51,0 (5 200) | 42,0 (4 283) | 39,0 (3 977) | 38,0 (3 875) | 65,0 (6 628) | 55,0 (5 608) | 51,0 (5 200) | 50,0 (5 099) |
| 465 | 47,7 | 365 | 491 | 52,0 (5 302) | 44,0 (4 487) | 42,0 (4 283) | 40,0 (4 079) | 67,0 (6 832) | 56,0 (5 710) | 52,0 (5 302) | 51,0 (5 200) |
| 530 | 84,4 | 807 | 1163 | 102,0 (10 400) | 86,0 (8 769) | 80,0 (8 158) | 77,0 (7 852) | 125,0 (12 746) | 107,0 (10 911) | 101,0 (10 299) | 99,0 (10 095) |
| 630 | 117,3 | 1236 | 1800 | 149,0 (15 194) | 119,0 (12 134) | 117,0 (11 930) | 113,0 (11 523) | 185,0 (18 864) | 155,0 (15 805) | 143,0 (14 582) | 143,0 (14 582) |
| 720 | 131,0 | 1537 | 2250 | 161,0 (16 417) | 131,0 (13 358) | 125,0 (12 746) | 125,0 (12 746) | 207,0 (21 108) | 173,0 (17 641) | 161,0 (16 417) | 155,0 (15 805) |
По таблицам 4 и 5 ОСТ 108.275.30-80. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Корпус из листа и уголка, сварка в своём цеху
- Хомуты из круга с резьбой M24 и M30
- Крепёж и материал по исполнению стандарта или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.30-80 нужных исполнений
- Комплектацию хомутами, гайками и шайбами
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе с неподвижными опорами ОСТ 108.275.26-80 и другими опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.30-80
Где применяют опоры по ОСТ 108.275.30-80?
На горизонтальных участках станционных и турбинных трубопроводов ТЭС и АЭС. По тексту стандарта: Дн 325-720 мм до 560 °С для хромомолибденованадиевых сталей и до 440 °С для углеродистых и кремнемарганцовистых сталей на ТЭС, Дн 325-630 мм до 300 °С для углеродистых и кремнемарганцовистых сталей на АЭС.
Можно ли использовать скользящую опору как неподвижную?
Да, стандарт это допускает. Допускаемое осевое усилие Px зависит от диаметра, стали и температуры и приведено в таблицах для двух случаев: поперечное усилие Pz равно Px или не более 0,5 Px. Проверить можно в подборе выше.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 04 и трубы 465 мм: «Опора 465-04 ОСТ 108.275.30-80».
Из чего состоит опора?
Из корпуса по ОСТ 108.275.40-80, двух хомутов по ОСТ 108.343.01-80, четырёх гаек обычных, четырёх гаек низких и четырёх шайб. Номера исполнений корпуса и хомута для каждого Дн приведены в таблице спецификации.
Чем отличаются исполнения 01-07 и 08-14?
Исполнения 01-07 для трубопроводов из хромомолибденованадиевых сталей, 08-14 для углеродистых и кремнемарганцовистых. У них разные корпуса, хомуты и материал крепежа, а габариты почти совпадают. У Дн 630 и 720 немного отличаются масса и высота H.
Чем двуххомутовая опора отличается от однохомутовой?
Двуххомутовая опора ставится на трубопроводы большого диаметра: корпус длиннее, труба охвачена двумя хомутами. Для Дн 57-273 применяется однохомутовая опора по ОСТ 108.275.29-80.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
