Прислать чертежи →Опоры неподвижные однохомутовые ОСТ 108.275.25-80
Изготавливаем неподвижные однохомутовые опоры по ОСТ 108.275.25-80 для станционных трубопроводов наружным диаметром 57-159 мм: исполнения 01-05 для хромомолибденованадиевых сталей и 06-11 для углеродистых и кремнемарганцовистых. Опора фиксируется четырьмя упорами, приваренными к трубе. На странице чертёж, размеры, спецификация, допускаемые усилия и подбор исполнения.

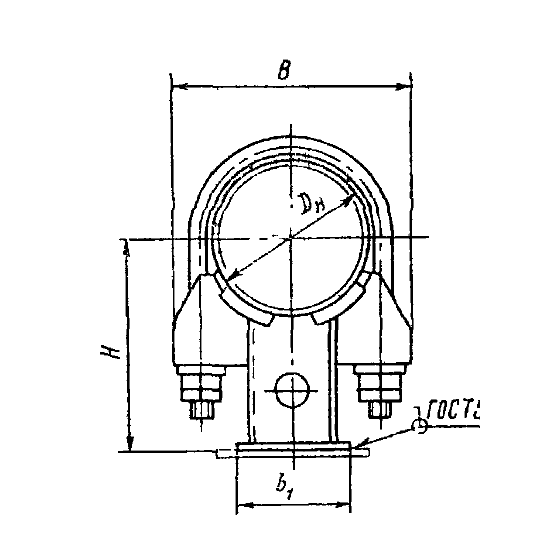

Чертёж и основные размеры опор
Однохомутовая опора приваривается основанием к строительной конструкции, а четыре упора, приваренные к трубе, передают на неё осевое усилие трубопровода.

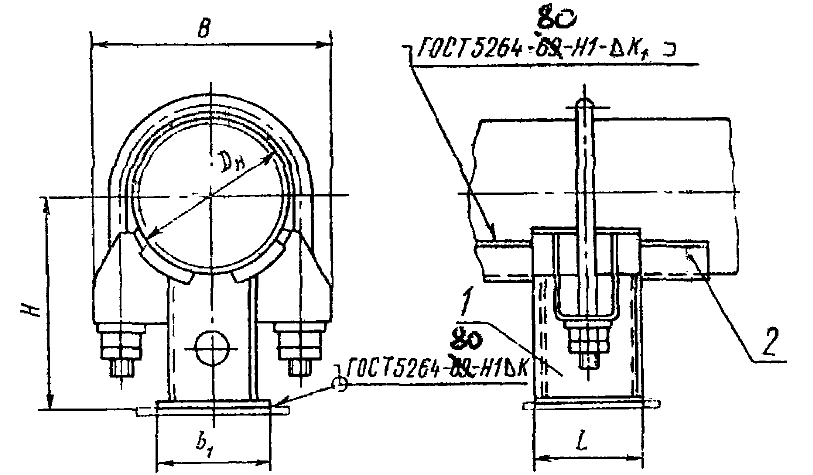

1 опора однохомутовая, 2 упор. Чертёж по ОСТ 108.275.25-80, приведён справочно.
Состав опоры
- Опора однохомутовая поз. 1 по ОСТ 108.275.37-80, 1 шт.
- Упор поз. 2 по ОСТ 108.386.01-80, 4 шт.
- Приварка упоров к трубе: электроды Э-09Х1МФ или Э-09Х1М для хромомолибденованадиевых сталей, Э46А или Э50А для углеродистых и кремнемарганцовистых по ГОСТ 9467-75
- Приварка основания к строительной конструкции: электроды Э46А
Технические требования по ОСТ 108.275.50-80. K и K1 катеты сварных швов.
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.37-80 | Упор поз. 2 по ОСТ 108.386.01-80, 4 шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 57 | 100 | 60 | 122 | 90 | 4 | 3 | 1,8 | 01 | 01 |
| 02 | 76 | 118 | 75 | 128 | 90 | 4 | 4 | 2,3 | 02 | 02 |
| 03 | 108 | 167 | 100 | 154 | 155 | 6 | 4 | 5,3 | 03 | 03 |
| 04 | 133 | 202 | 125 | 171 | 175 | 6 | 6 | 8,7 | 04 | 04 |
| 05 | 159 | 228 | 150 | 178 | 260 | 6 | 6 | 10,8 | 05 | 05 |
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.37-80 | Упор поз. 2 по ОСТ 108.386.01-80, 4 шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 57 | 100 | 60 | 122 | 90 | 4 | 3 | 1,7 | 06 | 17 |
| 07 | 76 | 118 | 75 | 128 | 90 | 4 | 4 | 1,9 | 07 | 18 |
| 08 | 89 | 135 | 85 | 135 | 90 | 4 | 4 | 2,1 | 08 | 19 |
| 09 | 108 | 167 | 100 | 154 | 155 | 6 | 4 | 5,2 | 09 | 20 |
| 10 | 133 | 202 | 125 | 171 | 175 | 6 | 6 | 8,3 | 10 | 21 |
| 11 | 159 | 228 | 150 | 178 | 260 | 6 | 6 | 10,5 | 11 | 22 |
Размеры в мм. В части строк стандарт содержит рукописные изменения, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Дн 89 предусмотрен только для углеродистых и кремнемарганцовистых сталей (исполнение 08).
Подбор исполнения и проверка усилия
Выберите сталь, диаметр трубы и температуру, введите осевое усилие: покажем исполнение, обозначение, размеры, массу и запас по допускаемому усилию.
Допускаемые усилия на опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 545 °С | 560 °С | 20 °С | 545 °С | 560 °С | ||||
| 57 | 6,70 | 14,40 | 10,61 | 4,6 (469) | 3,7 (377) | 3,4 (347) | 6,4 (653) | 5,2 (530) | 4,7 (486) |
| 76 | 7,48 | 17,27 | 14,85 | 5,6 (571) | 4,5 (459) | 4,2 (428) | 7,7 (785) | 6,2 (632) | 5,6 (571) |
| 89 | 7,87 | 18,70 | 17,13 | 6,0 (612) | 4,8 (489) | 4,4 (449) | 8,0 (816) | 6,5 (663) | 6,0 (612) |
| 108 | 18,26 | 70,38 | 53,05 | 22,0 (2 243) | 17,5 (1 785) | 15,5 (1 580) | 30,0 (3 059) | 19,6 (1 999) | 19,5 (1 988) |
| 133 | 22,04 | 101,20 | 82,37 | 30,0 (3 059) | 24,0 (2 447) | 22,0 (2 243) | 40,0 (4 079) | 32,0 (3 263) | 30,0 (3 059) |
| 159 | 20,53 | 137,22 | 97,90 | 36,0 (3 671) | 29,5 (3 008) | 26,5 (2 702) | 50,0 (5 098) | 40,5 (4 130) | 36,5 (3 722) |
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 340 °С | 440 °С | 20 °С | 280 °С | 340 °С | 440 °С | ||||
| 57 | 6,70 | 14,40 | 10,61 | 4,6 (469) | 3,8 (387) | 3,6 (367) | 3,5 (357) | 6,5 (663) | 5,4 (551) | 5,1 (520) | 4,9 (500) |
| 76 | 7,48 | 17,27 | 14,85 | 5,6 (571) | 4,6 (469) | 4,4 (449) | 4,3 (438) | 7,7 (785) | 6,4 (653) | 6,1 (622) | 5,8 (591) |
| 89 | 7,87 | 18,70 | 17,13 | 6,0 (612) | 5,0 (510) | 4,6 (469) | 4,5 (459) | 8,1 (826) | 6,7 (683) | 6,3 (642) | 6,2 (632) |
| 108 | 18,26 | 70,38 | 53,05 | 18,5 (1 886) | 15,5 (1 581) | 14,9 (1 519) | 11,7 (1 193) | 23,7 (2 416) | 19,1 (1 947) | 17,8 (1 815) | 11,7 (1 193) |
| 133 | 22,04 | 101,20 | 82,37 | 25,0 (2 549) | 21,4 (2 182) | 20,2 (2 060) | 19,6 (1 999) | 35,7 (3 640) | 29,8 (3 039) | 27,4 (2 794) | 27,4 (2 794) |
| 159 | 20,53 | 137,22 | 97,90 | 29,8 (3 039) | 25,0 (2 549) | 23,8 (2 427) | 23,2 (2 365) | 42,8 (4 364) | 35,7 (3 640) | 33,3 (3 396) | 32,1 (3 273) |
По таблицам 3 и 4 ОСТ 108.275.25-80. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Однохомутовая опора: корпус из листа и уголка, хомут из круга с резьбой
- Упоры из листа под приварку к трубе
- Крепёж и материал по исполнению стандарта или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.25-80 нужных исполнений
- Комплектацию упорами, хомутами и крепежом
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе со скользящими опорами ОСТ 108.275.29-80 и другими опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.25-80
Где применяют опоры по ОСТ 108.275.25-80?
Как неподвижные опоры станционных и турбинных трубопроводов ТЭС и АЭС наружным диаметром 57-159 мм. По тексту стандарта: до 560 °С для трубопроводов из хромомолибденованадиевых сталей (ТЭС) и до 440 °С для трубопроводов из углеродистых и кремнемарганцовистых сталей.
Чем неподвижная опора отличается от скользящей ОСТ 108.275.29-80?
Основа та же однохомутовая опора, но к трубе привариваются четыре упора по ОСТ 108.386.01-80, а основание опоры приваривается к строительной конструкции. Упоры передают на опору осевое усилие трубопровода.
Как приваривают упоры к трубе?
По стандарту: для труб из хромомолибденованадиевых сталей электродами типа Э-09Х1МФ или Э-09Х1М, для углеродистых и кремнемарганцовистых сталей электродами типа Э46А или Э50А по ГОСТ 9467-75. Основание к строительной конструкции приваривают электродами Э46А.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 08 и трубы 89 мм: «Опора 89-08 ОСТ 108.275.25-80».
Как проверить допускаемое усилие?
По таблицам 3 и 4 стандарта: осевое усилие Px зависит от диаметра, стали, температуры и соотношения с поперечным усилием Pz. Подбор выше сравнивает ваше усилие с табличным, окончательная проверка за проектировщиком.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
