Прислать чертежи →Опоры скользящие направляющие однохомутовые ОСТ 108.275.33-80
Изготавливаем направляющие однохомутовые опоры по ОСТ 108.275.33-80 для станционных трубопроводов наружным диаметром 57-273 мм: скользящая опора по ОСТ 108.275.29-80 на направляющей плите по ОСТ 108.275.41-80. Исполнения 01-09 для хромомолибденованадиевых сталей и 10-18 для углеродистых и кремнемарганцовистых. Ниже чертёж, размеры, состав и подбор.
Чертёж и основные размеры опор

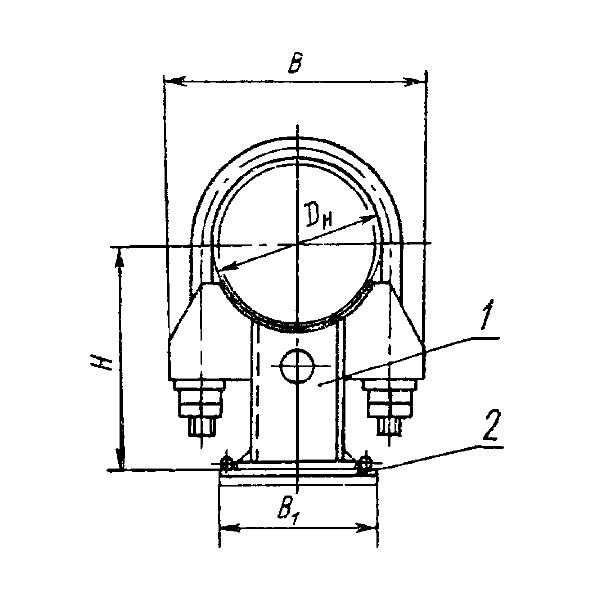

Скользящая однохомутовая опора установлена на направляющую плиту: трубопровод свободно перемещается вдоль оси, а поперечное смещение ограничено.

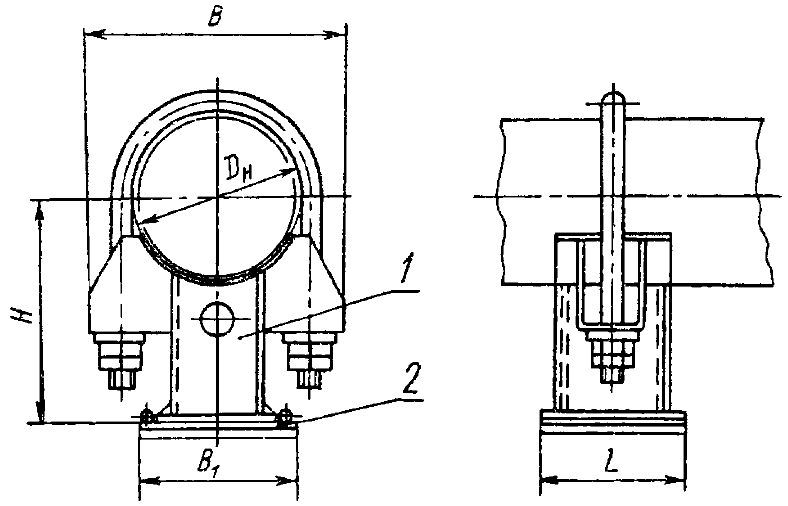

1 опора скользящая, 2 плита направляющая. Чертёж по ОСТ 108.275.33-80, приведён справочно.
Состав опоры
- Опора скользящая поз. 1 по ОСТ 108.275.29-80, 1 шт.
- Плита направляющая поз. 2 по ОСТ 108.275.41-80, 1 шт.
- Номер исполнения скользящей опоры совпадает с номером исполнения направляющей опоры
Технические требования по ОСТ 108.275.50-80.
| Исполнение | Дн, мм | B | B1 | H | L | Масса, кг | Опора скользящая поз. 1 по ОСТ 108.275.29-80 | Плита направляющая поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|---|
| 01 | 57 | 100 | 110 | 123 | 250 | 3,1 | 01 | 01 |
| 02 | 76 | 118 | 125 | 128 | 250 | 3,5 | 02 | 02 |
| 03 | 108 | 144 | 150 | 155 | 250 | 4,7 | 03 | 04 |
| 04 | 133 | 183 | 175 | 171 | 250 | 6,2 | 04 | 05 |
| 05 | 159 | 214 | 205 | 179 | 250 | 7,0 | 05 | 06 |
| 06 | 194 | 258 | 235 | 249 | 300 | 13,1 | 06 | 07 |
| 07 | 219 | 298 | 250 | 267 | 300 | 15,0 | 07 | 08 |
| 08 | 245 | 324 | 280 | 271 | 300 | 17,5 | 08 | 09 |
| 09 | 273 | 354 | 310 | 280 | 300 | 19,0 | 09 | 10 |
| Исполнение | Дн, мм | B | B1 | H | L | Масса, кг | Опора скользящая поз. 1 по ОСТ 108.275.29-80 | Плита направляющая поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|---|
| 10 | 57 | 102 | 110 | 122 | 250 | 3,1 | 10 | 01 |
| 11 | 76 | 116 | 125 | 129 | 250 | 3,5 | 11 | 02 |
| 12 | 89 | 135 | 130 | 135 | 250 | 3,7 | 12 | 03 |
| 13 | 108 | 144 | 150 | 154 | 250 | 4,7 | 13 | 04 |
| 14 | 133 | 183 | 175 | 170 | 250 | 6,2 | 14 | 05 |
| 15 | 159 | 214 | 205 | 178 | 250 | 7,0 | 15 | 06 |
| 16 | 194 | 258 | 235 | 249 | 300 | 13,1 | 16 | 07 |
| 17 | 219 | 298 | 250 | 267 | 300 | 15,0 | 17 | 08 |
| 18 | 273 | 354 | 310 | 280 | 300 | 19,0 | 18 | 10 |
Размеры в мм. Стандарт содержит рукописные изменения размеров B, H и массы, значения указаны с их учётом справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Допускаемые усилия на скользящую опору приведены на странице ОСТ 108.275.29-80.
Подбор исполнения
Выберите сталь и диаметр трубы: покажем исполнение, обозначение, размеры, массу и состав опоры. Отправьте подбор, ответим с ценой.
Как изготавливаем
- Скользящая опора: корпус из листа и уголка, хомут из круга с резьбой
- Направляющая плита из листа
- Сварка в своём цеху, маркировка обозначением по стандарту
- Материал по исполнению стандарта или по проекту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.33-80 нужных исполнений в сборе
- Хомуты, гайки и шайбы в комплекте
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе со скользящими и неподвижными опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.33-80
Где применяют опоры по ОСТ 108.275.33-80?
На горизонтальных участках станционных и турбинных трубопроводов ТЭС и АЭС наружным диаметром 57-273 мм, где трубопровод должен перемещаться только вдоль оси. По тексту стандарта: до 560 °С для хромомолибденованадиевых сталей (ТЭС) и до 440 °С для углеродистых и кремнемарганцовистых сталей.
Чем направляющая опора отличается от скользящей?
Направляющая опора состоит из скользящей опоры по ОСТ 108.275.29-80 и направляющей плиты по ОСТ 108.275.41-80. Плита ограничивает поперечное смещение, оставляя трубопроводу свободу продольных тепловых перемещений.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 12 и трубы 89 мм: «Опора 89-12 ОСТ 108.275.33-80».
Почему у одного диаметра разные размеры?
Исполнения 01-09 для хромомолибденованадиевых сталей и 10-18 для углеродистых и кремнемарганцовистых собираются из разных исполнений скользящей опоры, поэтому размеры B и H у малых диаметров немного отличаются.
Можно ли заказать только плиты или только опоры?
Да. Изготавливаем направляющие плиты по ОСТ 108.275.41-80 и скользящие опоры по ОСТ 108.275.29-80 отдельно, если часть опор на трубопроводе уже есть.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
