Прислать чертежи →Опоры скользящие направляющие двуххомутовые ОСТ 108.275.34-80
Изготавливаем направляющие двуххомутовые опоры по ОСТ 108.275.34-80 для станционных трубопроводов наружным диаметром 325-720 мм: скользящая двуххомутовая опора по ОСТ 108.275.30-80 на направляющей плите по ОСТ 108.275.41-80. Исполнения 01-07 для хромомолибденованадиевых сталей и 08-14 для углеродистых и кремнемарганцовистых. Ниже чертёж, размеры, состав и подбор.

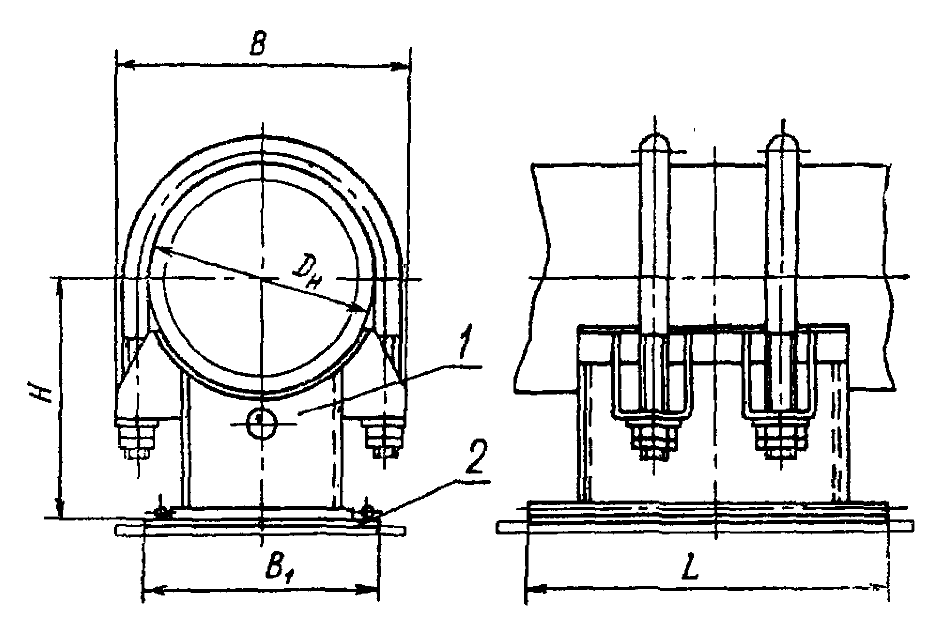

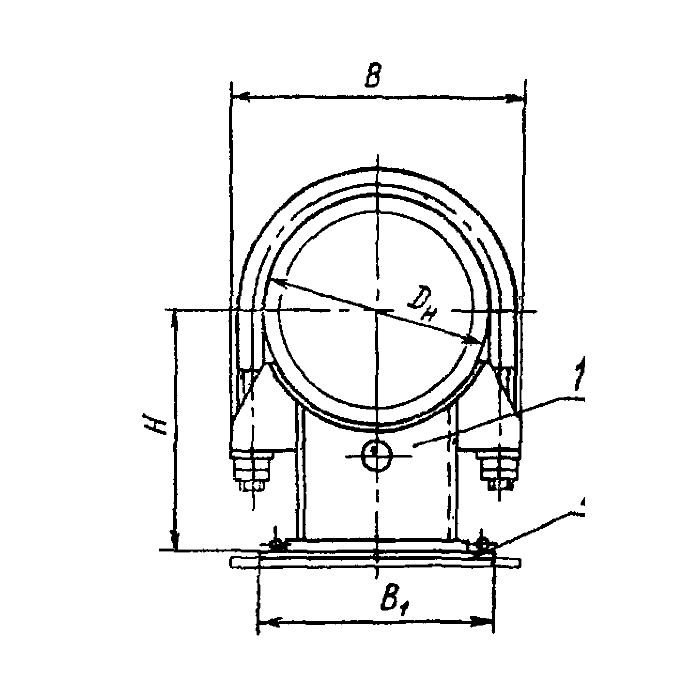

Чертёж и основные размеры опор
Скользящая двуххомутовая опора установлена на направляющую плиту: трубопровод свободно перемещается вдоль оси, а поперечное смещение ограничено.
1 опора скользящая, 2 плита направляющая. Чертёж по ОСТ 108.275.34-80, приведён справочно.
Состав опоры
- Опора скользящая поз. 1 по ОСТ 108.275.30-80, 1 шт.
- Плита направляющая поз. 2 по ОСТ 108.275.41-80, 1 шт.
- Номер исполнения скользящей опоры совпадает с номером исполнения направляющей опоры
Технические требования по ОСТ 108.275.50-80.
| Исполнение | Дн, мм | B | B1 | H | L | Масса, кг | Опора скользящая поз. 1 по ОСТ 108.275.30-80 | Плита направляющая поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|---|
| 01 | 325 | 400 | 325 | 315 | 400 | 33,6 | 01 | 11 |
| 02 | 377 | 449 | 350 | 339 | 400 | 38,1 | 02 | 12 |
| 03 | 426 | 498 | 410 | 369 | 400 | 43,0 | 03 | 13 |
| 04 | 465 | 548 | 440 | 381 | 500 | 52,4 | 04 | 14 |
| 05 | 530 | 616 | 545 | 417 | 500 | 80,6 | 05 | 15 |
| 06 | 630 | 734 | 645 | 485 | 500 | 121,5 | 06 | 17 |
| 07 | 720 | 822 | 715 | 534 | 500 | 141,6 | 07 | 19 |
| Исполнение | Дн, мм | B | B1 | H | L | Масса, кг | Опора скользящая поз. 1 по ОСТ 108.275.30-80 | Плита направляющая поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|---|
| 08 | 325 | 400 | 325 | 315 | 400 | 33,6 | 08 | 11 |
| 09 | 377 | 449 | 350 | 339 | 400 | 38,1 | 09 | 12 |
| 10 | 426 | 498 | 410 | 369 | 400 | 43,0 | 10 | 13 |
| 11 | 465 | 548 | 440 | 381 | 500 | 52,4 | 11 | 14 |
| 12 | 530 | 616 | 545 | 417 | 500 | 80,6 | 12 | 15 |
| 13 | 630 | 734 | 645 | 486 | 500 | 123,5 | 13 | 17 |
| 14 | 720 | 822 | 715 | 534 | 500 | 144,1 | 14 | 19 |
Размеры в мм. Стандарт содержит рукописные изменения размеров B, H и массы, значения указаны с их учётом справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Допускаемые усилия на скользящую опору приведены на странице ОСТ 108.275.30-80.
Подбор исполнения
Выберите сталь и диаметр трубы: покажем исполнение, обозначение, размеры, массу и состав опоры. Отправьте подбор, ответим с ценой.
Как изготавливаем
- Скользящая опора: корпус из листа и уголка, хомут из круга с резьбой
- Направляющая плита из листа
- Сварка в своём цеху, маркировка обозначением по стандарту
- Материал по исполнению стандарта или по проекту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.34-80 нужных исполнений в сборе
- Хомуты, гайки и шайбы в комплекте
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе со скользящими и неподвижными опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.34-80
Где применяют опоры по ОСТ 108.275.34-80?
На горизонтальных участках станционных и турбинных трубопроводов ТЭС и АЭС наружным диаметром 325-720 мм, где трубопровод должен перемещаться только вдоль оси. По тексту стандарта: до 560 °С для хромомолибденованадиевых сталей (ТЭС) и до 440 °С для углеродистых и кремнемарганцовистых сталей.
Чем направляющая опора отличается от скользящей?
Направляющая опора состоит из скользящей двуххомутовой опоры по ОСТ 108.275.30-80 и направляющей плиты по ОСТ 108.275.41-80. Плита ограничивает поперечное смещение, оставляя трубопроводу свободу продольных тепловых перемещений.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 11 и трубы 465 мм: «Опора 465-11 ОСТ 108.275.34-80».
Чем отличаются исполнения 01-07 и 08-14?
Исполнения 01-07 для хромомолибденованадиевых сталей и 08-14 для углеродистых и кремнемарганцовистых собираются из разных исполнений скользящей опоры. Габариты совпадают, у Дн 630 и 720 немного отличаются масса и высота H.
А для Дн 57-273?
Для меньших диаметров применяются однохомутовые направляющие опоры по ОСТ 108.275.33-80.
Можно ли заказать только плиты или только опоры?
Да. Изготавливаем направляющие плиты по ОСТ 108.275.41-80 и скользящие опоры по ОСТ 108.275.30-80 отдельно, если часть опор на трубопроводе уже есть.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
