Прислать чертежи →Опоры неподвижные двуххомутовые ОСТ 108.275.26-80
Изготавливаем неподвижные двуххомутовые опоры по ОСТ 108.275.26-80 для станционных трубопроводов наружным диаметром 194-720 мм: исполнения 01-11 для хромомолибденованадиевых сталей и 12-21 для углеродистых и кремнемарганцовистых. Опора фиксируется четырьмя упорами, приваренными к трубе. На странице чертёж, размеры, спецификация, допускаемые усилия и подбор исполнения.

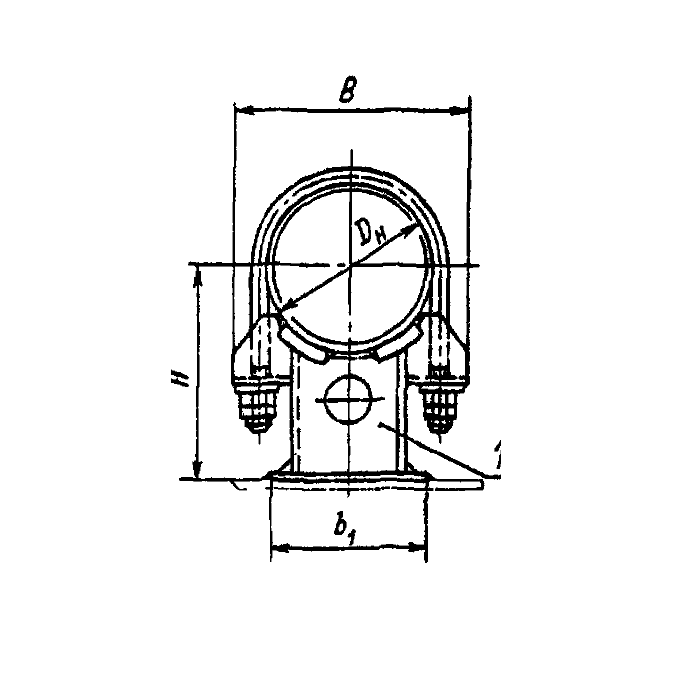

Чертёж и основные размеры опор
Двуххомутовая опора приваривается основанием к строительной конструкции, а четыре упора, приваренные к трубе, передают на неё осевое усилие трубопровода.

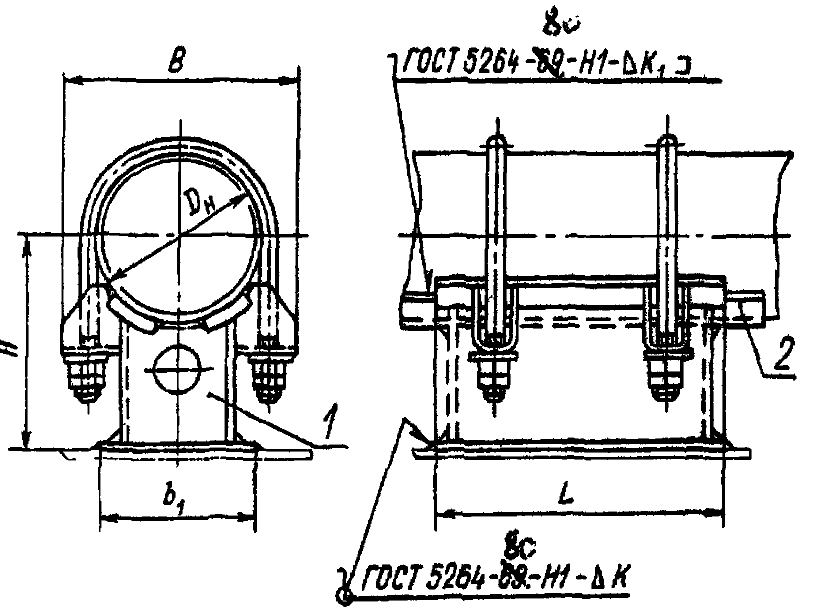

1 опора двуххомутовая, 2 упор. Чертёж по ОСТ 108.275.26-80, приведён справочно.
Состав опоры
- Опора двуххомутовая поз. 1 по ОСТ 108.275.38-80, 1 шт.
- Упор поз. 2 по ОСТ 108.386.01-80, 4 шт.
- Приварка упоров к трубе сплошным швом: электроды Э-09Х1МФ или Э-09Х1М для хромомолибденованадиевых сталей, Э46А или Э50А для углеродистых и кремнемарганцовистых по ГОСТ 9467-75
- Приварка основания к строительной конструкции: электроды Э46А
Технические требования по ОСТ 108.275.50-80. K и K1 катеты сварных швов.
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.38-80 | Упор поз. 2 по ОСТ 108.386.01-80, 4 шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 194 | 262 | 185 | 251 | 325 | 8 | 8 | 27,1 | 01 | 06 |
| 02 | 219 | 302 | 210 | 269 | 325 | 8 | 8 | 34,7 | 02 | 07 |
| 03 | 245 | 328 | 235 | 274 | 350 | 8 | 8 | 34,8 | 03 | 08 |
| 04 | 273 | 348 | 265 | 283 | 410 | 8 | 8 | 40,9 | 04 | 09 |
| 05 | 325 | 419 | 320 | 314 | 530 | 8 | 10 | 65,5 | 05 | 10 |
| 06 | 377 | 469 | 355 | 334 | 575 | 8 | 10 | 83,2 | 06 | 11 |
| 07 | 426 | 544 | 410 | 364 | 625 | 8 | 10 | 107,4 | 07 | 12 |
| 08 | 465 | 577 | 450 | 383 | 660 | 8 | 10 | 118 | 08 | 13 |
| 09 | 530 | 640 | 500 | 417 | 535 | 8 | 12 | 147,1 | 09 | 14 |
| 10 | 630 | 754 | 590 | 485 | 610 | 10 | 12 | 203 | 10 | 15 |
| 11 | 720 | 842 | 660 | 534 | 700 | 10 | 12 | 237,2 | 11 | 16 |
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.38-80 | Упор поз. 2 по ОСТ 108.386.01-80, 4 шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 194 | 254 | 185 | 251 | 325 | 8 | 8 | 25,5 | 12 | 23 |
| 13 | 219 | 302 | 210 | 269 | 325 | 8 | 8 | 30,1 | 13 | 24 |
| 14 | 273 | 348 | 265 | 283 | 410 | 8 | 8 | 39,9 | 14 | 25 |
| 15 | 325 | 429 | 320 | 314 | 530 | 8 | 10 | 64,3 | 15 | 26 |
| 16 | 377 | 480 | 355 | 331 | 575 | 8 | 10 | 80,7 | 16 | 27 |
| 17 | 426 | 544 | 410 | 364 | 625 | 8 | 10 | 104,7 | 17 | 28 |
| 18 | 465 | 577 | 450 | 383 | 660 | 8 | 10 | 115,6 | 18 | 29 |
| 19 | 530 | 640 | 500 | 417 | 535 | 8 | 12 | 144,3 | 19 | 30 |
| 20 | 630 | 754 | 590 | 485 | 610 | 10 | 12 | 189,2 | 20 | 31 |
| 21 | 720 | 842 | 660 | 534 | 700 | 10 | 12 | 234,8 | 21 | 32 |
Размеры в мм. В части строк стандарт содержит рукописные изменения, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Дн 245 предусмотрен только для хромомолибденованадиевых сталей (исполнение 03). У Дн 194, 325 и 377 размеры B и H для двух групп сталей отличаются, смотрите вкладку своей стали.
Подбор исполнения и проверка усилия
Выберите сталь, диаметр трубы и температуру, введите осевое усилие: покажем исполнение, обозначение, размеры, массу и запас по допускаемому усилию.
Допускаемые усилия на опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 545 °С | 560 °С | 20 °С | 545 °С | 560 °С | ||||
| 194 | 52,6 | 445 | 325 | 72,0 (7 342) | 59,0 (6 016) | 54,0 (5 506) | 102,0 (10 400) | 83,0 (8 464) | 76,0 (7 750) |
| 219 | 54,8 | 478 | 372 | 75,0 (7 648) | 61,0 (6 220) | 55,0 (5 602) | 103,0 (10 503) | 84,0 (8 565) | 77,0 (7 851) |
| 245 | 60,8 | 587 | 467 | 90,0 (9 177) | 72,0 (7 342) | 67,0 (6 832) | 120,0 (12 236) | 101,0 (10 299) | 92,0 (9 381) |
| 273 | 70,9 | 803 | 628 | 115,0 (11 726) | 95,0 (9 687) | 87,0 (8 871) | 160,0 (16 315) | 125,0 (12 746) | 120,0 (12 236) |
| 325 | 90,1 | 1309 | 981 | 180,0 (18 355) | 147,0 (14 990) | 140,0 (14 276) | 255,0 (26 002) | 147,0 (14 990) | 145,0 (14 785) |
| 377 | 99,2 | 1586 | 1222 | 205,0 (20 904) | 175,0 (17 845) | 160,0 (16 315) | 295,0 (30 081) | 230,0 (23 453) | 220,0 (22 433) |
| 426 | 111,0 | 1970 | 1574 | 245,0 (24 983) | 205,0 (20 904) | 180,0 (18 355) | 350,0 (35 689) | 270,0 (27 532) | 260,0 (26 512) |
| 465 | 118,7 | 2244 | 1816 | 270,0 (27 532) | 220,0 (22 433) | 205,0 (20 904) | 370,0 (37 729) | 310,0 (31 611) | 290,0 (29 571) |
| 530 | 113,5 | 1906 | 1885 | 225,0 (22 943) | 180,0 (18 355) | 170,0 (17 335) | 300,0 (30 591) | 245,0 (24 983) | 225,0 (22 943) |
| 630 | 160,2 | 3058 | 2975 | 290,0 (29 571) | 235,0 (23 963) | 215,0 (21 924) | 395,0 (40 278) | 315,0 (32 121) | 290,0 (29 572) |
| 720 | 182,8 | 4009 | 3861 | 340,0 (34 670) | 280,0 (28 552) | 260,0 (26 512) | 465,0 (47 416) | 370,0 (37 729) | 340,0 (34 670) |
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 340 °С | 440 °С | 20 °С | 280 °С | 340 °С | 440 °С | ||||
| 194 | 52,6 | 445 | 325 | 71,0 (7 240) | 61,0 (6 220) | 57,0 (5 812) | 55,0 (5 608) | 100,0 (10 194) | 79,0 (8 056) | 74,0 (7 546) | 63,0 (6 422) |
| 219 | 54,8 | 478 | 372 | 75,0 (7 648) | 63,0 (6 422) | 60,0 (6 118) | 57,0 (5 812) | 104,0 (10 605) | 87,0 (8 871) | 81,0 (8 260) | 79,0 (8 056) |
| 273 | 70,9 | 803 | 628 | 118,0 (12 032) | 99,0 (10 095) | 93,0 (9 483) | 90,0 (9 177) | 155,0 (15 805) | 131,0 (13 358) | 119,0 (12 134) | 119,0 (12 134) |
| 325 | 90,1 | 1309 | 981 | 167,0 (17 029) | 140,0 (14 276) | 132,0 (13 460) | 125,0 (12 746) | 226,0 (23 045) | 190,0 (19 374) | 179,0 (18 253) | 179,0 (18 253) |
| 377 | 99,2 | 1586 | 1222 | 190,0 (19 374) | 155,0 (15 805) | 149,0 (15 193) | 143,0 (14 582) | 262,0 (26 716) | 214,0 (21 821) | 202,0 (20 598) | 190,0 (19 374) |
| 426 | 111,0 | 1970 | 1574 | 214,0 (21 821) | 178,0 (18 151) | 167,0 (17 029) | 167,0 (17 029) | 297,0 (30 285) | 250,0 (25 493) | 238,0 (24 269) | 226,0 (23 045) |
| 465 | 118,7 | 2244 | 1816 | 238,0 (24 269) | 202,0 (20 598) | 190,0 (19 374) | 178,0 (18 151) | 333,0 (33 956) | 274,0 (27 940) | 262,0 (26 716) | 250,0 (25 492) |
| 530 | 113,5 | 1906 | 1885 | 196,0 (19 986) | 167,0 (17 029) | 155,0 (15 805) | 149,0 (15 194) | 268,0 (27 328) | 220,0 (22 433) | 208,0 (21 210) | 202,0 (20 598) |
| 630 | 160,2 | 3058 | 2975 | 297,0 (30 285) | 238,0 (24 269) | 226,0 (23 045) | 226,0 (23 045) | 393,0 (40 074) | 321,0 (32 732) | 309,0 (31 509) | 297,0 (30 285) |
| 720 | 182,8 | 4009 | 3861 | 345,0 (35 180) | 286,0 (29 163) | 274,0 (27 940) | 268,0 (27 328) | 418,0 (42 624) | 340,0 (34 670) | 314,0 (32 019) | 295,0 (30 081) |
По таблицам 3 и 4 ОСТ 108.275.26-80. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Двуххомутовая опора: корпус из листа и уголка, хомуты из круга с резьбой
- Упоры из листа под приварку к трубе
- Крепёж и материал по исполнению стандарта или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.26-80 нужных исполнений
- Комплектацию упорами, хомутами и крепежом
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе со скользящими опорами ОСТ 108.275.30-80 и другими опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.26-80
Где применяют опоры по ОСТ 108.275.26-80?
Как неподвижные опоры станционных и турбинных трубопроводов ТЭС и АЭС больших диаметров. По тексту стандарта: Дн 194-720 мм до 560 °С для хромомолибденованадиевых сталей и до 440 °С для углеродистых и кремнемарганцовистых сталей на ТЭС, Дн 194-630 мм до 300 °С для углеродистых и кремнемарганцовистых сталей на АЭС.
Чем двуххомутовая неподвижная опора отличается от однохомутовой ОСТ 108.275.25-80?
Двуххомутовая опора по ОСТ 108.275.38-80 длиннее и охватывает трубу двумя хомутами, поэтому применяется на Дн 194-720 мм и держит большие осевые усилия. Как и у однохомутовой, к трубе привариваются четыре упора по ОСТ 108.386.01-80, а основание опоры приваривается к строительной конструкции. Упоры передают на опору осевое усилие трубопровода.
Как приваривают упоры к трубе?
Сплошным швом. По стандарту: для труб из хромомолибденованадиевых сталей электродами типа Э-09Х1МФ или Э-09Х1М, для углеродистых и кремнемарганцовистых сталей электродами типа Э46А или Э50А по ГОСТ 9467-75. Основание к строительной конструкции приваривают электродами Э46А.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 13 и трубы 219 мм из углеродистой стали: «Опора 219-13 ОСТ 108.275.26-80».
Как проверить допускаемое усилие?
По таблицам 3 и 4 стандарта: осевое усилие Px зависит от диаметра, стали, температуры и соотношения с поперечным усилием Pz. Подбор выше сравнивает ваше усилие с табличным, окончательная проверка за проектировщиком.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
