Прислать чертежи →Опоры приварные ОСТ 108.275.47-80 и 108.275.49-80 для труб Дн 530-1420
Изготавливаем приварные опоры для станционных трубопроводов из электросварных труб наружным диаметром 530-1420 мм: неподвижные и скользящие по ОСТ 108.275.47-80 и скользящие направляющие по ОСТ 108.275.49-80. Ниже чертежи, размеры, допускаемые усилия на неподвижную опору и подбор.
Чертежи, размеры и состав опор
Опора состоит из основания и двух швеллеров, приваренных к трубе. Направляющая опора дополнительно ставится на направляющую плиту.

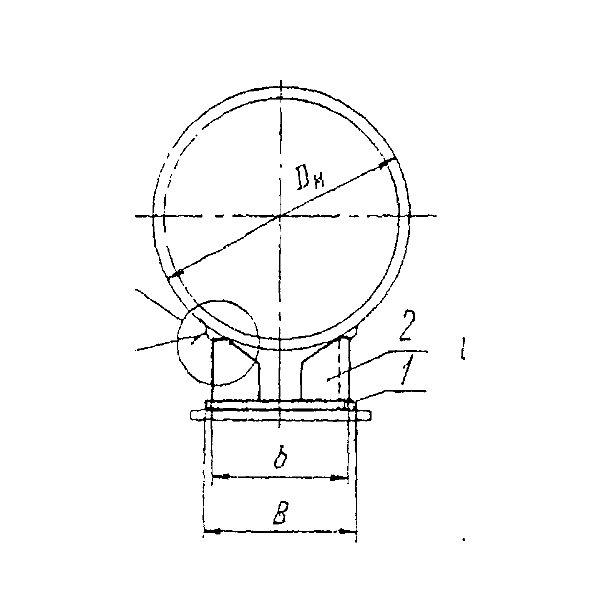

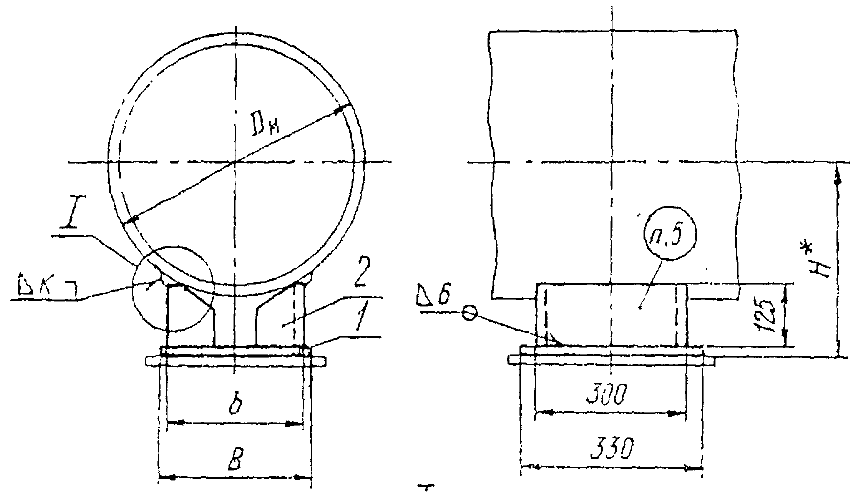

ОСТ 108.275.47-80: 1 основание, 2 швеллер. Чертёж приведён справочно.
Приварные неподвижные и скользящие, Дн 530-1420
- Основание поз. 1 из листа 10 мм, сталь ВСт3пс5 по ГОСТ 14637-79
- 2 швеллера поз. 2 по ГОСТ 535-79, сталь ВСт3пс5, приварка к трубе
- Как неподвижная: основание приваривается по контуру, катет шва K = 10 мм
- Сварка электродами Э46А по ГОСТ 9467-75
| Исполнение | Дн, мм | B | b | H* | K | K1 | Масса, кг | Основание поз. 1, мм | Масса основания, кг |
|---|---|---|---|---|---|---|---|---|---|
| 01 | 530 | 275 | 245 | 370 | 18 | 11 | 15,0 | 275×330×10 | 7,1 |
| 02 | 630 | 330 | 300 | 410 | 18 | 11 | 16,4 | 330×330×10 | 8,5 |
| 02 | 720 | 330 | 300 | 460 | 18 | 11 | 16,4 | 330×330×10 | 8,5 |
| 03 | 820 | 390 | 360 | 505 | 20 | 12 | 18,0 | 390×330×10 | 10,1 |
| 03 | 920 | 390 | 360 | 560 | 20 | 12 | 18,0 | 390×330×10 | 10,1 |
| 04 | 1020 | 455 | 425 | 600 | 20 | 12 | 19,7 | 455×330×10 | 11,8 |
| 05 | 1220 | 535 | 505 | 675 | 20 | 12 | 22,0 | 535×330×10 | 14,1 |
| 06 | 1420 | 665 | 635 | 770 | 20 | 12 | 24,1 | 665×330×10 | 16,5 |
H* размер для справок. Длина основания 330 мм, длина швеллеров 300 мм, высота 125 мм. Два швеллера по 3,8 кг.

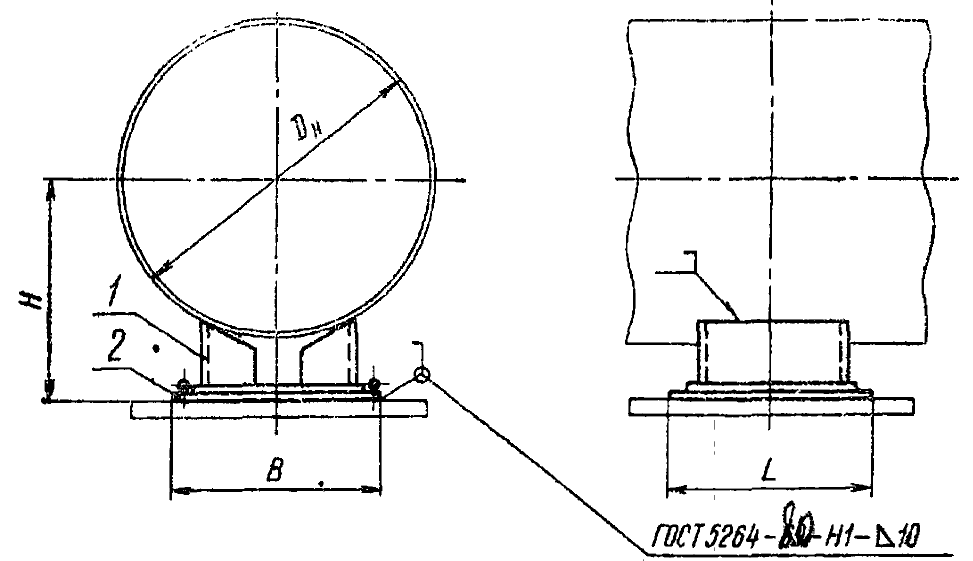

ОСТ 108.275.49-80: 1 опора приварная, 2 плита направляющая. Чертёж приведён справочно.
Приварные направляющие, Дн 530-1420
- Опора приварная по ОСТ 108.275.47-80
- Плита направляющая по ОСТ 108.275.41-80
- Приварка опоры к трубопроводу по ОСТ 108.275.47-80
- Сварка электродами Э46А по ГОСТ 9467-75
| Исполнение | Дн, мм | B | H | L | Масса, кг | Опора поз. 1 по ОСТ 108.275.47-80 | Плита поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|
| 01 | 530 | 325 | 380 | 400 | 25,7 | 01 | 16 |
| 02 | 630 | 380 | 420 | 400 | 28,8 | 02 | 18 |
| 02 | 720 | 380 | 470 | 400 | 28,8 | 02 | 18 |
| 03 | 820 | 440 | 515 | 500 | 35,9 | 03 | 20 |
| 03 | 920 | 440 | 570 | 500 | 35,9 | 03 | 20 |
| 04 | 1020 | 505 | 610 | 500 | 40,3 | 04 | 21 |
| 05 | 1220 | 585 | 685 | 500 | 45,8 | 05 | 22 |
| 06 | 1420 | 715 | 780 | 500 | 53,0 | 06 | 23 |
Размеры в мм, предельные отклонения размеров по стандарту. Значения приведены справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Технические требования по ОСТ 108.275.50-80.
Подбор опоры и проверка усилия
Выберите тип опоры и диаметр трубы. Для неподвижной опоры введите осевое усилие и температуру: сравним с допускаемым значением по стандарту.
Допускаемые усилия на неподвижную приварную опору
Осевое усилие P в кН, в скобках кгс, при отсутствии внешних компенсационных моментов. Wz и Wx моменты сопротивления сварного шва относительно поперечной и продольной осей.
| Дн, мм | Высота оси, см | F, см² | Wz, см³ | Wx, см³ | P при Pz = Px | P при Pz = 0,5 Px | P при Pz = 0 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 200 °С | 300 °С | 200 °С | 300 °С | 200 °С | 300 °С | |||||
| 530 | 23,5 | 33,6 | 168 | 395 | 33 (3 366) | 27 (2 754) | 39 (3 978) | 32 (3 264) | 48 (4 896) | 39 (3 978) |
| 630 | 27,5 | 33,6 | 168 | 504 | 30 (3 060) | 25 (2 550) | 35 (3 570) | 29 (2 958) | 41 (4 182) | 33 (3 366) |
| 720 | 32,5 | 33,6 | 168 | 504 | 26 (2 652) | 21 (2 142) | 30 (3 060) | 24 (2 448) | 34 (3 468) | 28 (2 856) |
| 820 | 37,0 | 37,8 | 189 | 680 | 27 (2 754) | 22 (2 244) | 30 (3 060) | 25 (2 550) | 34 (3 468) | 28 (2 856) |
| 920 | 42,0 | 37,8 | 189 | 680 | 24 (2 447) | 20 (2 039) | 27 (2 753) | 22 (2 243) | 31 (3 161) | 25 (2 549) |
| 1020 | 46,5 | 37,8 | 189 | 800 | 23 (2 345) | 19 (1 937) | 25 (2 550) | 21 (2 142) | 28 (2 855) | 23 (2 345) |
| 1220 | 54,0 | 37,8 | 189 | 950 | 20 (2 039) | 17 (1 733) | 22 (2 243) | 18 (1 835) | 24 (2 447) | 20 (2 039) |
| 1420 | 63,5 | 37,8 | 189 | 1200 | 18 (1 835) | 15 (1 530) | 19 (1 937) | 16 (1 632) | 20 (2 039) | 17 (1 733) |
По таблице 2 ОСТ 108.275.47-80. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Основание из листа, швеллеры по ГОСТ 535-79
- Направляющие плиты по ОСТ 108.275.41-80
- Сварка в своём цеху, маркировка обозначением по стандарту
- Материал по стандарту или по проекту
- Контроль размеров по чертежу
Что вы получаете
- Опоры нужных исполнений, направляющие в сборе с плитой
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе с хомутовыми опорами по ОСТ 108.275-80
Частые вопросы о приварных опорах ОСТ 108.275.47-80 и 108.275.49-80
Где применяют приварные опоры по ОСТ 108.275.47-80?
На станционных трубопроводах ТЭС и АЭС из электросварных труб наружным диаметром 530-1420 мм. Опора приваривается к трубе швеллерами и работает как скользящая или, при приварке основания по контуру, как неподвижная.
Какие усилия держит неподвижная приварная опора?
По таблице 2 стандарта допускаемое осевое усилие от 15 до 48 кН в зависимости от диаметра, температуры (200 или 300 °С) и соотношения поперечного и осевого усилий. Таблица и проверка приведены выше, окончательный расчёт за проектировщиком.
Чем отличается направляющая опора по ОСТ 108.275.49-80?
Это приварная опора по ОСТ 108.275.47-80, установленная на направляющую плиту по ОСТ 108.275.41-80. Плита ограничивает поперечное смещение трубопровода.
Как записать обозначение?
Примеры из ОСТ: «Опора приварная 630-02 ОСТ 108.275.47-80» и «Опора направляющая 630-02 ОСТ 108.275.49-80».
Из какой стали изготавливают?
Основание и швеллеры по стандарту из стали ВСт3пс5 (ГОСТ 14637-79 и ГОСТ 535-79). Современные аналоги стали и материал по проекту согласовываем при заказе.
А для меньших диаметров?
Для Дн 57-720 применяются хомутовые опоры: неподвижные 108.275.25 и 108.275.26, скользящие 108.275.29 и 108.275.30.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
