Прислать чертежи →Опоры скользящие однохомутовые ОСТ 108.275.29-80
Изготавливаем скользящие однохомутовые опоры по ОСТ 108.275.29-80 для станционных трубопроводов наружным диаметром 57-273 мм: исполнения 01-09 для хромомолибденованадиевых сталей и 10-18 для углеродистых и кремнемарганцовистых. На странице чертёж, размеры, спецификация, допускаемые усилия и подбор исполнения.

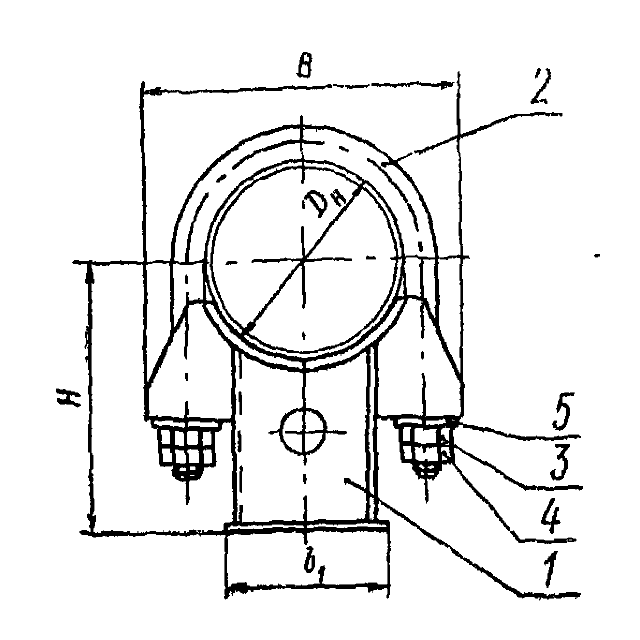

Чертёж и основные размеры опор
Хомут охватывает трубу и крепится к корпусу гайками. Корпус свободно скользит по опорной поверхности при тепловых перемещениях трубопровода.

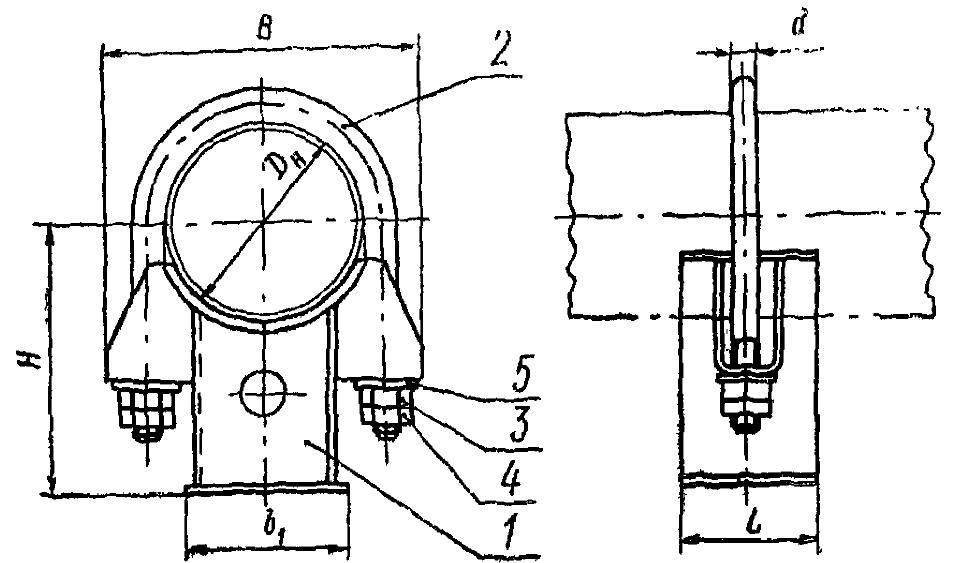

1 корпус, 2 хомут, 3 гайка низкая, 4 гайка, 5 шайба. Чертёж по ОСТ 108.275.29-80, приведён справочно.
Состав опоры
- Корпус поз. 1 по ОСТ 108.275.39-80
- Хомут поз. 2 по ОСТ 108.343.01-80
- Гайка низкая поз. 3 по ГОСТ 5916-70, 2 шт.
- Гайка поз. 4 по ГОСТ 5915-70, 2 шт.
- Шайба поз. 5 по ГОСТ 11371-78, 2 шт.
Технические требования по ОСТ 108.275.50-80. Маркировка: обозначение по стандарту и товарный знак изготовителя.
| Дн, мм | Исполнение, хромомолибденованадиевые стали | Исполнение, углеродистые и кремнемарганцовистые стали | B | b1 | d | H | L | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 57 | 01 | 10 | 102 | 60 | 12 | 122 | 90 | 1,5 |
| 76 | 02 | 11 | 116 | 75 | 12 | 129 | 90 | 1,7 |
| 89 | · | 12 | 135 | 85 | 12 | 135 | 90 | 1,9 |
| 108 | 03 | 13 | 144 | 100 | 12 | 154 | 80 | 2,6 |
| 133 | 04 | 14 | 183 | 125 | 16 | 170 | 85 | 3,8 |
| 159 | 05 | 15 | 214 | 150 | 16 | 178 | 85 | 4,3 |
| 194 | 06 | 16 | 258 | 185 | 20 | 249 | 105 | 8,3 |
| 219 | 07 | 17 | 298 | 200 | 20 | 267 | 120 | 9,9 |
| 245 | 08 | · | 324 | 230 | 24 | 271 | 120 | 11,9 |
| 273 | 09 | 18 | 354 | 260 | 24 | 280 | 120 | 12,7 |
Размеры в мм. В части строк стандарт содержит рукописные изменения, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Точка означает, что исполнения для этого Дн нет.
Подбор исполнения и проверка усилия
Выберите сталь и диаметр трубы: покажем исполнение, обозначение, размеры и массу. Если опора работает как неподвижная, отметьте пункт и введите осевое усилие.
Корпус, хомут и крепёж по исполнениям
Номера исполнений корпуса и хомута и размеры крепежа для каждого диаметра.
| Дн, мм | Исполнение опоры | Корпус поз. 1 по ОСТ 108.275.39-80 | Хомут поз. 2 по ОСТ 108.343.01-80 | Гайки поз. 3 и 4, резьба | Шайба поз. 5: d1; d2; s, мм |
|---|---|---|---|---|---|
| 57 | 01 | 01 | 01 | M12 | 13; 24; 3 |
| 76 | 02 | 02 | 02 | M12 | 13; 24; 3 |
| 108 | 03 | 18 | 03 | M12 | 13; 24; 3 |
| 133 | 04 | 19 | 05 | M16 | 17; 30; 3 |
| 159 | 05 | 20 | 07 | M16 | 17; 30; 3 |
| 194 | 06 | 21 | 09 | M20 | 21; 37; 4 |
| 219 | 07 | 22 | 10 | M20 | 21; 37; 4 |
| 245 | 08 | 23 | 12 | M24 | 25; 44; 4 |
| 273 | 09 | 24 | 13 | M24 | 25; 44; 4 |
Гайки по ГОСТ 5915-70 и ГОСТ 5916-70 из стали 20Х1М1Ф1ТР, шайбы по ГОСТ 11371-78 из стали 12ХМ, по 2 шт. на опору. Шайбы под резьбу M12 и M16 допускается изготавливать из стали 12Х1МФ.
| Дн, мм | Исполнение опоры | Корпус поз. 1 по ОСТ 108.275.39-80 | Хомут поз. 2 по ОСТ 108.343.01-80 | Гайки поз. 3 и 4, резьба | Шайба поз. 5: d1; d2; s, мм |
|---|---|---|---|---|---|
| 57 | 10 | 06 | 27 | M12 | 13; 24; 3 |
| 76 | 11 | 07 | 28 | M12 | 13; 24; 3 |
| 89 | 12 | 08 | 29 | M12 | 13; 24; 3 |
| 108 | 13 | 25 | 30 | M12 | 13; 24; 3 |
| 133 | 14 | 26 | 32 | M16 | 17; 30; 3 |
| 159 | 15 | 27 | 34 | M16 | 17; 30; 3 |
| 194 | 16 | 28 | 36 | M20 | 21; 37; 4 |
| 219 | 17 | 29 | 37 | M20 | 21; 37; 4 |
| 273 | 18 | 30 | 39 | M24 | 25; 44; 4 |
Гайки по ГОСТ 5915-70 и ГОСТ 5916-70 из стали 35, шайбы по ГОСТ 11371-78 из стали ВСт3, по 2 шт. на опору.
Допускаемые усилия при работе как неподвижной опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 545 °С | 560 °С | 20 °С | 545 °С | 560 °С | ||||
| 57 | 6,70 | 14,11 | 10,64 | 4,5 (459) | 3,7 (377) | 3,4 (347) | 6,3 (642) | 5,2 (530) | 4,7 (479) |
| 76 | 7,48 | 16,90 | 14,85 | 5,5 (561) | 4,5 (459) | 4,1 (418) | 7,6 (775) | 6,1 (622) | 5,6 (571) |
| 108 | 7,09 | 14,00 | 14,65 | 10,1 (1 030) | 6,9 (704) | 6,8 (693) | 12,2 (1 244) | 6,9 (704) | 6,8 (693) |
| 133 | 12,38 | 27,18 | 30,33 | 13,3 (1 356) | 10,7 (1 091) | 9,8 (999) | 16,6 (1 693) | 13,4 (1 366) | 12,6 (1 285) |
| 159 | 14,90 | 36,63 | 45,78 | 14,7 (1 499) | 12,4 (1 264) | 11,4 (1 162) | 19,2 (1 958) | 15,3 (1 560) | 14,4 (1 468) |
| 194 | 16,75 | 42,80 | 59,44 | 14,8 (1 509) | 11,9 (1 213) | 11,0 (1 122) | 18,7 (1 907) | 15,3 (1 560) | 13,6 (1 387) |
| 219 | 23,80 | 88,23 | 121,21 | 18,7 (1 907) | 15,3 (1 560) | 13,6 (1 387) | 23,8 (2 427) | 19,3 (1 968) | 17,6 (1 795) |
| 245 | 26,00 | 98,85 | 146,31 | 21,0 (2 141) | 17,0 (1 733) | 15,3 (1 560) | 26,1 (2 661) | 21,6 (2 203) | 19,3 (1 968) |
| 273 | 28,51 | 111,10 | 177,63 | 22,7 (2 315) | 18,7 (1 907) | 17,6 (1 795) | 28,4 (2 896) | 22,7 (2 315) | 21,6 (2 203) |
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 340 °С | 440 °С | 20 °С | 280 °С | 340 °С | 440 °С | ||||
| 57 | 6,70 | 14,11 | 10,64 | 4,5 (459) | 3,8 (387) | 3,6 (367) | 3,5 (357) | 6,4 (653) | 5,4 (551) | 5,0 (510) | 4,9 (500) |
| 76 | 7,48 | 16,90 | 14,85 | 5,6 (571) | 4,6 (469) | 4,4 (449) | 4,3 (438) | 7,6 (775) | 6,3 (642) | 6,0 (612) | 5,8 (591) |
| 89 | 7,09 | 14,00 | 14,65 | 4,8 (489) | 3,9 (398) | 3,7 (377) | 3,6 (367) | 6,3 (642) | 5,2 (530) | 5,0 (510) | 4,8 (489) |
| 108 | 12,38 | 27,18 | 30,33 | 8,4 (856) | 6,7 (683) | 6,3 (642) | 5,4 (550) | 8,4 (856) | 6,7 (683) | 6,3 (642) | 5,4 (550) |
| 133 | 14,90 | 36,63 | 45,78 | 11,3 (1 152) | 9,8 (999) | 9,3 (948) | 8,9 (908) | 14,8 (1 509) | 12,5 (1 275) | 11,9 (1 213) | 11,5 (1 173) |
| 159 | 16,75 | 42,80 | 59,44 | 13,1 (1 336) | 11,3 (1 152) | 10,7 (1 091) | 10,4 (1 060) | 16,7 (1 703) | 14,3 (1 458) | 13,1 (1 336) | 13,1 (1 336) |
| 194 | 20,87 | 66,03 | 93,20 | 18,5 (1 886) | 15,5 (1 581) | 14,3 (1 458) | 14,3 (1 458) | 23,8 (2 427) | 19,6 (1 999) | 18,4 (1 876) | 17,8 (1 815) |
| 219 | 23,80 | 88,23 | 121,21 | 20,8 (2 121) | 17,3 (1 764) | 16,1 (1 642) | 16,1 (1 642) | 26,2 (2 672) | 22,0 (2 243) | 20,8 (2 121) | 20,2 (2 060) |
| 273 | 28,51 | 111,10 | 177,63 | 23,2 (2 366) | 19,6 (1 999) | 18,4 (1 876) | 17,8 (1 815) | 28,6 (2 916) | 23,8 (2 427) | 22,6 (2 305) | 22,0 (2 243) |
По таблицам 4 и 5 ОСТ 108.275.29-80. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Корпус из листа и уголка, сварка в своём цеху
- Хомут из круга с резьбой под гайки
- Крепёж и материал по исполнению стандарта или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.29-80 нужных исполнений
- Комплектацию хомутами, гайками и шайбами
- Паспорт или сертификат качества на партию
- Грунтовку, окраску или горячее цинкование на специализированном предприятии
- Отгрузку вместе с неподвижными опорами ОСТ 108.275.25-80 и другими опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.29-80
Где применяют опоры по ОСТ 108.275.29-80?
На горизонтальных участках станционных и турбинных трубопроводов ТЭС и АЭС наружным диаметром 57-273 мм. По тексту стандарта: до 560 °С для трубопроводов из хромомолибденованадиевых сталей (ТЭС) и до 440 °С для трубопроводов из углеродистых и кремнемарганцовистых сталей.
Можно ли использовать скользящую опору как неподвижную?
Да, стандарт это допускает. Допускаемое осевое усилие Px зависит от диаметра, стали и температуры и приведено в таблицах для двух случаев: поперечное усилие Pz равно Px или не более 0,5 Px. Проверить можно в подборе выше.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Пример из ОСТ для исполнения 06 и трубы 194 мм: «Опора 194-06 ОСТ 108.275.29-80».
Из чего состоит опора?
Из корпуса по ОСТ 108.275.39-80, хомута по ОСТ 108.343.01-80, двух гаек обычных, двух гаек низких и двух шайб. Номера исполнений корпуса и хомута для каждого Дн приведены в таблице спецификации.
Чем отличаются исполнения 01-09 и 10-18?
Исполнения 01-09 для трубопроводов из хромомолибденованадиевых сталей, 10-18 для углеродистых и кремнемарганцовистых. У них разные корпуса, хомуты и материал крепежа, а набор диаметров немного отличается: Дн 89 есть только в исполнении 12, Дн 245 только в исполнении 08.
Какие документы прилагаются?
Паспорт или сертификат качества на партию. Требования к материалам, контролю и документации для конкретного объекта, в том числе АЭС, согласовываем до запуска по проекту и техническому заданию заказчика.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
