Прислать чертежи →Блоки катковые для опор трубопроводов ОСТ 108.275.45-80 и 108.275.42-80
Изготавливаем катковые блоки под хомутовые скользящие опоры станционных трубопроводов Дн 194-630: блоки по ОСТ 108.275.45-80 для перемещения в двух направлениях и направляющие по ОСТ 108.275.42-80. В комплект входят опорные плиты, промежуточная плита и обоймы катков по ОСТ 108.275.43-80, 108.275.44-80 и 108.275.46-80.
Чертежи, размеры и состав блоков
Катки в обоймах перекатываются между опорными плитами. Скользящая хомутовая опора приваривается к верхней плите блока.

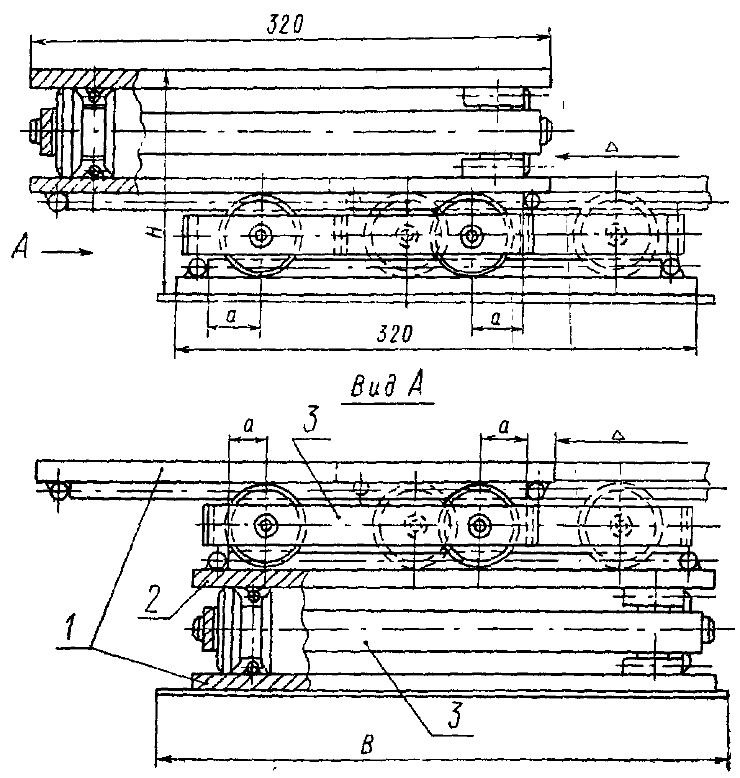

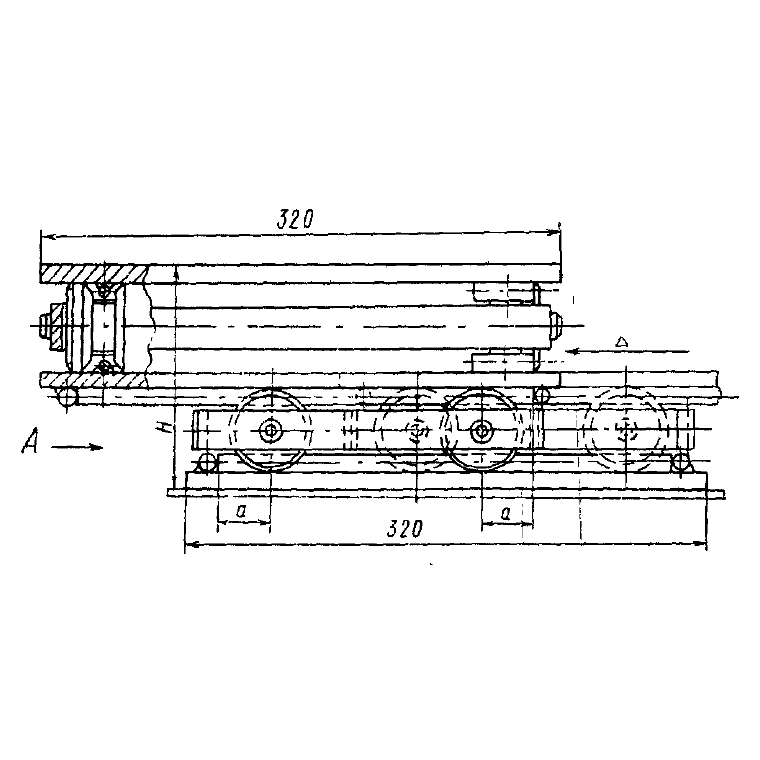

ОСТ 108.275.45-80: 1 плита опорная, 2 плита промежуточная, 3 обойма катковая. Чертёж приведён справочно.
Блоки катковые, Дн 194-630
- Две обоймы катков, расположенные крестом, с промежуточной плитой
- Плиты опорные по ОСТ 108.275.44-80, 2 шт.
- Плита промежуточная по ОСТ 108.275.46-80, 1 шт.
- Обоймы катковые по ОСТ 108.275.43-80, 2 шт.
| Исполнение | Дн трубы, мм | B | H | Масса, кг | Плита опорная по ОСТ 108.275.44-80, 2 шт. | Плита промежуточная по ОСТ 108.275.46-80 | Обойма катковая по ОСТ 108.275.43-80, 2 шт. |
|---|---|---|---|---|---|---|---|
| 01 | 194-377 | 320 | 132 | 48,6 | 01 | 01 | 01 |
| 02 | 426-630 | 470 | 136 | 83,1 | 02 | 02 | 02 |

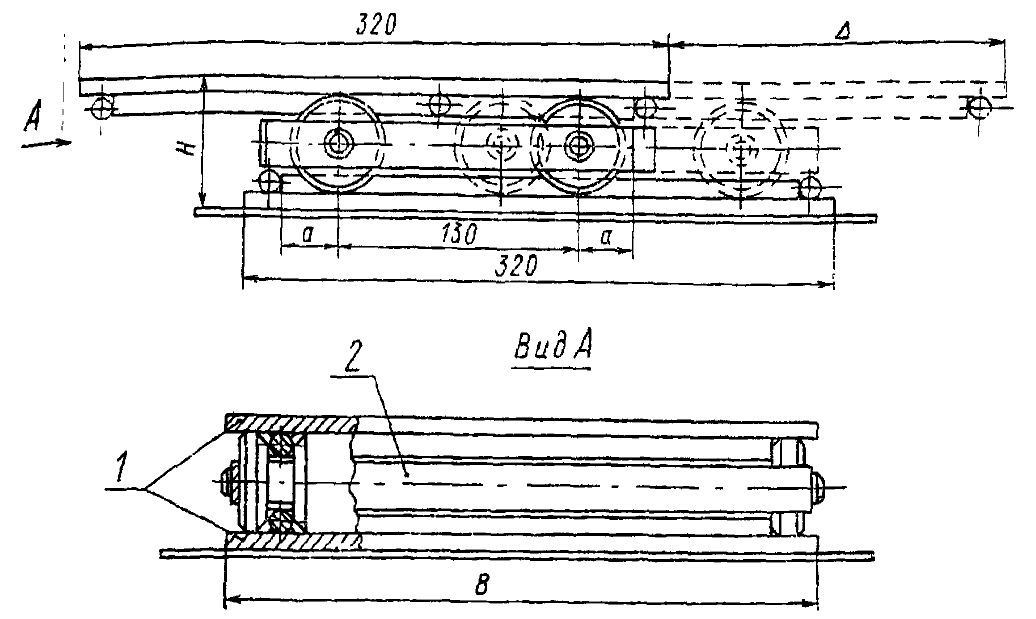

ОСТ 108.275.42-80: 1 плита опорная, 2 обойма катковая. Чертёж приведён справочно.
Блоки катковые направляющие, Дн 194-630
- Одна обойма катков между двумя опорными плитами
- Плиты опорные по ОСТ 108.275.44-80, 2 шт.
- Обойма катковая по ОСТ 108.275.43-80, 1 шт.
- Перемещение трубопровода в одном направлении
| Исполнение | Дн трубы, мм | B | Масса, кг | Плита опорная по ОСТ 108.275.44-80, 2 шт. | Обойма катковая по ОСТ 108.275.43-80 |
|---|---|---|---|---|---|
| 01 | 194-377 | 320 | 27,6 | 01 | 01 |
| 02 | 426-630 | 470 | 39,5 | 02 | 02 |
Размеры в мм. Длина плит 320 мм. Значения приведены справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Технические требования по ОСТ 108.275.50-80.
Подбор блока и установочного размера
Выберите тип блока, диаметр трубы и перемещение: покажем исполнение, обозначение, массу и установочный размер a.
Как изготавливаем
- Опорные и промежуточные плиты из листа
- Обоймы с катками на осях
- Сборка блока, маркировка обозначением по стандарту
- Материал по стандарту или по проекту
- Контроль размеров по чертежу
Что вы получаете
- Блоки в сборе или отдельные плиты и обоймы
- Комплект со скользящими опорами ОСТ 108.275-80
- Паспорт или сертификат качества на партию
- Грунтовку или окраску по проекту
Частые вопросы о катковых блоках
Для чего нужны катковые блоки?
Катковые блоки ставятся под хомутовые скользящие опоры, когда трубопровод перемещается на большую величину и трение скольжения нежелательно. Опора стоит на верхней опорной плите блока, а катки снижают усилие на конструкции при тепловых перемещениях.
Чем блок по ОСТ 108.275.45-80 отличается от 108.275.42-80?
В блоке по ОСТ 108.275.45-80 две обоймы катков расположены крестом через промежуточную плиту, поэтому опора перемещается в двух направлениях. Направляющий блок по ОСТ 108.275.42-80 имеет одну обойму и допускает перемещение в одном направлении.
Какое перемещение допускает блок?
По стандарту перемещение Δ не более 180 мм. Установочный размер a принимают по формуле a = 75 - Δ/4, расчёт есть в подборе выше.
Какую нагрузку выдерживает каток?
Стандарт допускает нагрузку 1,5 кН (153 кгс) на 1 см контакта каждого катка с опорной плитой. Нагрузку на опору проверяет проектировщик трубопровода.
С какими опорами применяются блоки?
С хомутовыми скользящими опорами по ОСТ 108.275.29-80…108.275.32-80 для труб Дн 194-630, у которых к верхней опорной плите блока приварена опора.
Как записать обозначение?
Примеры из ОСТ: «Блок 01 ОСТ 108.275.45-80» и «Блок 01 ОСТ 108.275.42-80». Исполнение 01 для Дн 194-377, исполнение 02 для Дн 426-630.
