Прислать чертежи →Опоры скользящие для нержавеющей стали ОСТ 108.275.31-80 и 108.275.32-80
Изготавливаем скользящие однохомутовые опоры по ОСТ 108.275.31-80 для трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса наружным диаметром 57-273 мм, исполнения 01-10, и двуххомутовые по ОСТ 108.275.32-80 для Дн 325. Между хомутом и трубой ставится прокладка. Ниже чертёж, размеры, состав, допускаемые усилия при работе как неподвижной опоры и подбор.
Чертёж, размеры и состав опор
Хомут с прокладкой охватывает трубу и крепится к корпусу гайками. Корпус свободно скользит по опорной поверхности при тепловых перемещениях трубопровода.

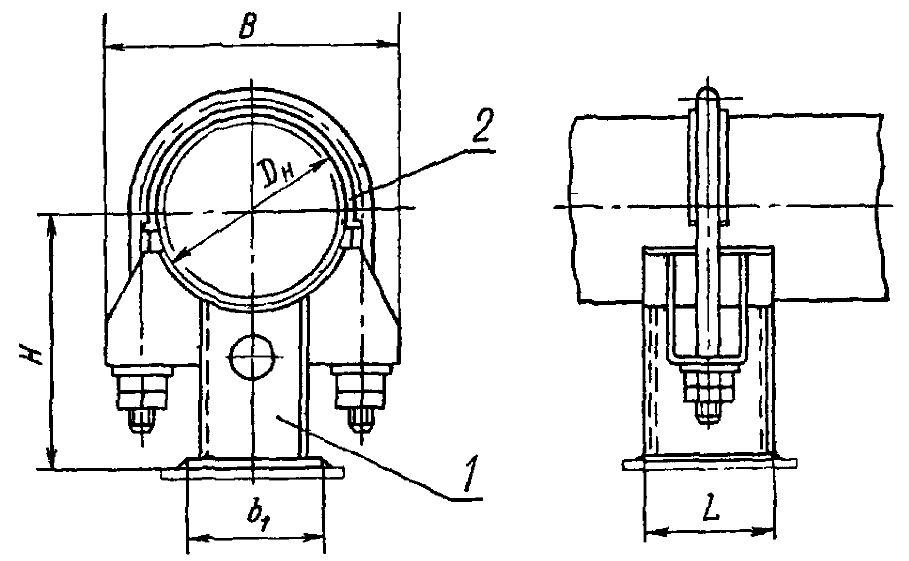

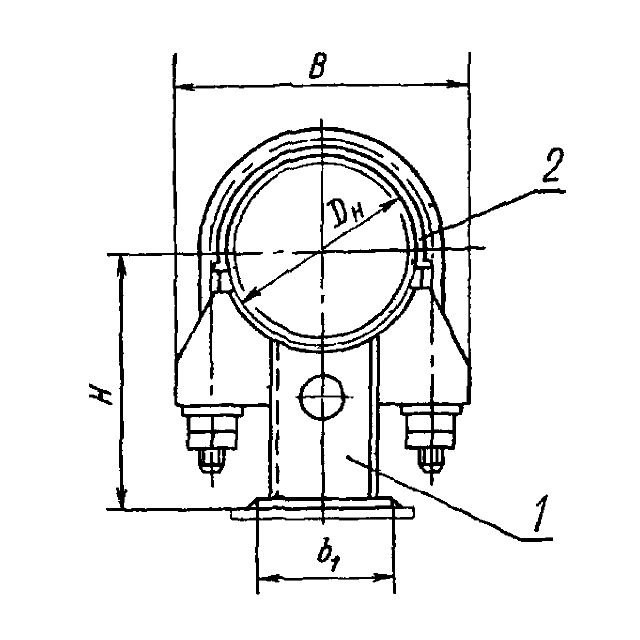

1 опора однохомутовая, 2 прокладка. Чертёж по ОСТ 108.275.31-80, приведён справочно.
Состав опоры
- Опора однохомутовая поз. 1 по ОСТ 108.275.37-80
- Прокладка поз. 2 по ОСТ 108.386.02-80 между хомутом и трубой
- До 360 °С, исполнение 07 для Дн 159 до 450 °С
Технические требования по ОСТ 108.275.50-80.
| Исполнение | Дн, мм | B | b1 | H | L | Масса, кг | Опора поз. 1 по ОСТ 108.275.37-80 | Прокладка поз. 2 по ОСТ 108.386.02-80, 1 шт. |
|---|---|---|---|---|---|---|---|---|
| 01 | 57 | 106 | 60 | 122 | 90 | 1,6 | 12 | 01 |
| 02 | 76 | 126 | 75 | 128 | 90 | 1,8 | 13 | 02 |
| 03 | 89 | 135 | 85 | 135 | 90 | 2,0 | 14 | 03 |
| 04 | 108 | 152 | 100 | 154 | 80 | 2,7 | 19 | 04 |
| 05 | 133 | 188 | 125 | 171 | 85 | 4,0 | 20 | 05 |
| 06 | 159 | 224 | 150 | 178 | 85 | 4,6 | 21 | 06 |
| 07 | 159 | 224 | 150 | 178 | 85 | 3,8 | 22 | 06 |
| 08 | 219 | 298 | 200 | 267 | 120 | 10,2 | 23 | 07 |
| 09 | 245 | 324 | 230 | 272 | 120 | 12,4 | 24 | 08 |
| 10 | 273 | 358 | 260 | 280 | 120 | 13,1 | 25 | 09 |
ОСТ 108.275.32-80: двуххомутовая скользящая опора для Дн 325

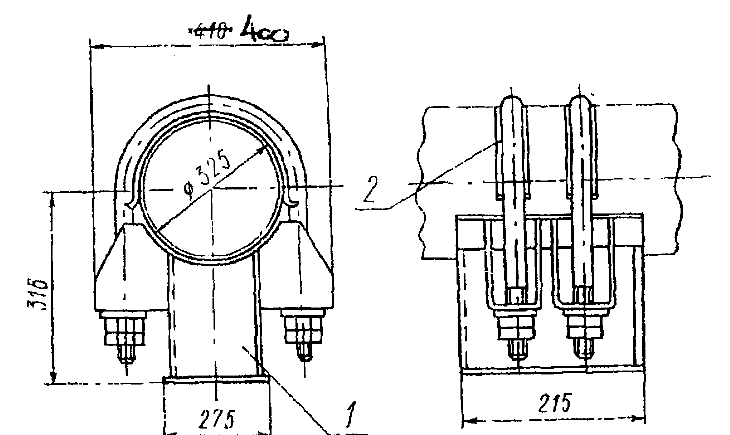

1 опора двуххомутовая 325-26 по ОСТ 108.275.38-80, 2 прокладка 325-10 по ОСТ 108.386.02-80. Чертёж приведён справочно.
- Наружный диаметр трубы 325 мм, одно исполнение
- B 400, b1 275, H 316, L 215 мм
- Масса 25,4 кг
- До 360 °С
- Обозначение: «Опора 325 ОСТ 108.275.32-80»
Размеры в мм. Часть размеров и масс в стандарте исправлена от руки, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа.
Подбор исполнения
Выберите диаметр трубы и температуру: покажем исполнение, обозначение, размеры и массу. Если опора работает как неподвижная, отметьте пункт и введите осевое усилие.
Допускаемые усилия при работе как неподвижной опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 360 °С | 450 °С | 20 °С | 280 °С | 360 °С | 450 °С | ||||
| 57 | 6,70 | 14,11 | 10,64 | 4,5 (459) | 3,8 (387) | 3,6 (367) | · | 6,4 (653) | 5,4 (550) | 5,0 (510) | · |
| 76 | 7,48 | 16,90 | 14,85 | 5,6 (571) | 4,6 (469) | 4,4 (449) | · | 7,6 (775) | 6,3 (642) | 6,0 (612) | · |
| 89 | 7,09 | 14,00 | 14,65 | 4,8 (489) | 3,9 (398) | 3,7 (377) | · | 6,3 (642) | 5,2 (530) | 5,0 (510) | · |
| 108 | 12,38 | 27,18 | 30,33 | 8,3 (846) | 6,7 (683) | 6,5 (663) | · | 8,3 (846) | 6,7 (683) | 6,5 (663) | · |
| 133 | 14,90 | 36,63 | 45,78 | 11,3 (1 152) | 9,8 (999) | 9,3 (948) | · | 14,9 (1 519) | 12,5 (1 275) | 11,9 (1 213) | · |
| 159 | 16,75 | 42,80 | 59,44 | 13,1 (1 336) | 11,3 (1 152) | 10,7 (1 091) | 10,4 (1 060) | 16,7 (1 703) | 14,3 (1 458) | 13,1 (1 336) | 13,1 (1 336) |
| 219 | 23,80 | 88,23 | 121,21 | 18,4 (1 876) | 15,5 (1 580) | 14,3 (1 458) | · | 23,8 (2 427) | 19,6 (1 999) | 18,4 (1 876) | · |
| 245 | 26,00 | 98,85 | 146,31 | 20,8 (2 121) | 17,3 (1 764) | 16,1 (1 642) | · | 26,2 (2 672) | 22,0 (2 243) | 20,8 (2 121) | · |
| 273 | 28,51 | 111,10 | 177,63 | 23,2 (2 366) | 19,6 (1 999) | 18,4 (1 876) | · | 28,6 (2 916) | 23,8 (2 427) | 22,6 (2 304) | · |
ОСТ 108.275.32-80, Дн 325
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 360 °С | 20 °С | 280 °С | 360 °С | ||||
| 325 | 37,8 | 258 | 295 | 41,6 (4 242) | 34,5 (3 518) | 32,1 (3 273) | 54,7 (5 578) | 45,2 (4 609) | 42,8 (4 364) |
По таблице 2 ОСТ 108.275.31-80 и таблице ОСТ 108.275.32-80. Значения при 450 °С относятся только к исполнению 07, точка означает, что стандарт значение не задаёт. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Корпус из листа и уголка, сварка в своём цеху
- Хомут из круга с резьбой, прокладка по ОСТ 108.386.02-80
- Материалы деталей по стандарту или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры ОСТ 108.275.31-80 нужных исполнений
- Хомуты, прокладки и крепёж в комплекте
- Паспорт или сертификат качества на партию
- Требования к контролю и документации по проекту, согласованные до запуска
- Отгрузку вместе с неподвижными опорами для нержавеющей стали
Частые вопросы об опорах ОСТ 108.275.31-80
Где применяют опоры по ОСТ 108.275.31-80?
Как скользящие опоры горизонтальных трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса наружным диаметром 57-273 мм. По тексту стандарта: при температуре среды до 360 °С, исполнение 07 для Дн 159 до 450 °С.
Можно ли использовать скользящую опору как неподвижную?
Стандарт это допускает и приводит допускаемые осевые усилия для двух случаев: поперечное усилие Pz равно Px или не более 0,5 Px. Проверить можно в подборе выше. Для неподвижных опор с упорами есть ОСТ 108.275.27-80 и 108.275.28-80.
Зачем нужна прокладка?
Прокладка по ОСТ 108.386.02-80 ставится между хомутом и трубой из нержавеющей стали. Материал деталей, контактирующих с трубой, выбирается по стандарту и проекту.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Например, для исполнения 08 и трубы 219 мм: «Опора 219-08 ОСТ 108.275.31-80». Опора по ОСТ 108.275.32-80 имеет одно исполнение: «Опора 325 ОСТ 108.275.32-80».
Что применять для трубы 325 мм?
Для Дн 325 из нержавеющей стали предусмотрена двуххомутовая скользящая опора по ОСТ 108.275.32-80: опора по ОСТ 108.275.38-80 с прокладкой 325-10 по ОСТ 108.386.02-80, до 360 °С.
Какие документы и контроль нужны для АЭС?
Требования к материалам, контролю и документации для объектов атомной энергетики задаются проектом и техническим заданием заказчика. Согласовываем их до запуска в работу и сообщаем, какую часть можем выполнить.
Есть ли такие опоры для углеродистых сталей?
Да, для трубопроводов из углеродистых, кремнемарганцовистых и хромомолибденованадиевых сталей применяется ОСТ 108.275.29-80.
Цены по запросу: считаем за штуку и за партию по вашей спецификации и требованиям проекта. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
