Прислать чертежи →Опоры направляющие для нержавеющей стали ОСТ 108.275.35-80 и 108.275.36-80
Изготавливаем скользящие направляющие опоры для трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса: однохомутовые по ОСТ 108.275.35-80 для Дн 57-273 и двуххомутовую по ОСТ 108.275.36-80 для Дн 325. Скользящая опора с прокладкой устанавливается на направляющую плиту. Ниже чертёж, размеры, состав и подбор.
Чертёж, размеры и состав опор

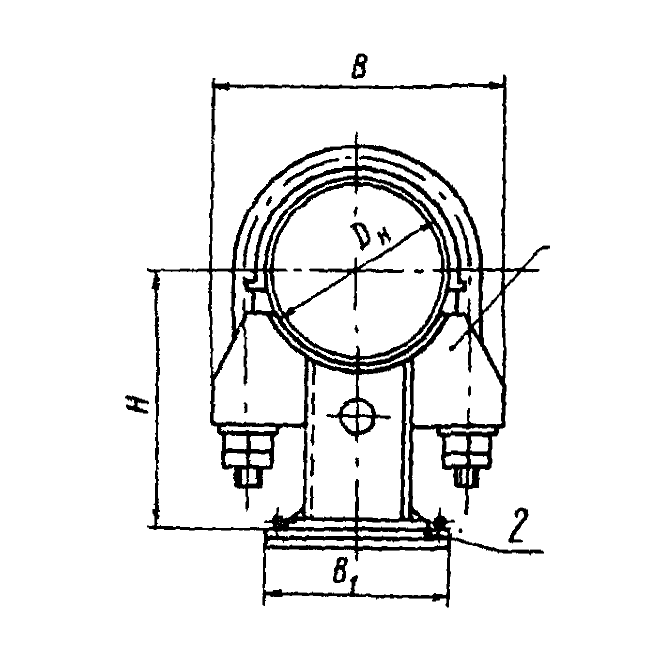

Скользящая опора установлена на направляющую плиту: трубопровод свободно перемещается вдоль оси, а поперечное смещение ограничено.

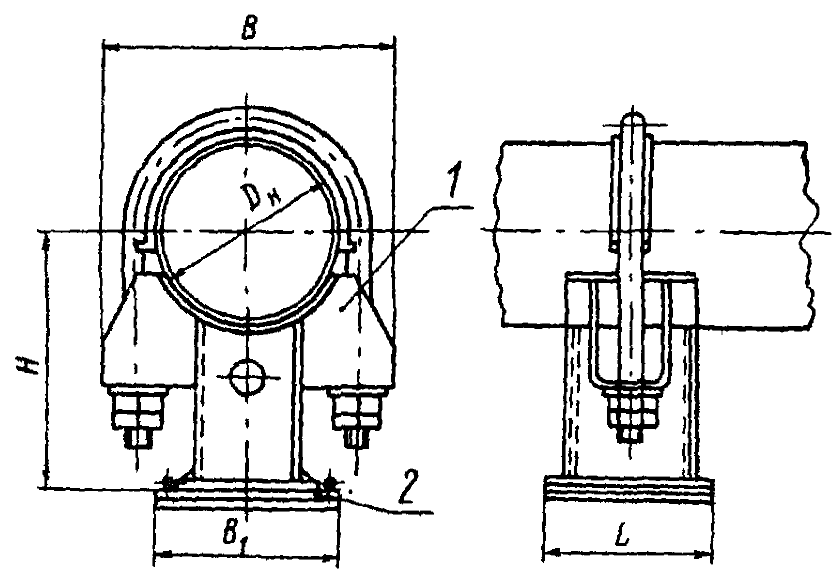

1 опора скользящая однохомутовая, 2 плита направляющая. Чертёж по ОСТ 108.275.35-80, приведён справочно.
Состав опоры
- Опора скользящая поз. 1 по ОСТ 108.275.31-80 с прокладкой, 1 шт.
- Плита направляющая поз. 2 по ОСТ 108.275.41-80, 1 шт.
- До 360 °С, исполнение 07 для Дн 159 до 450 °С
Технические требования по ОСТ 108.275.50-80.
| Исполнение | Дн, мм | B | B1 | H | L | Масса, кг | Опора скользящая поз. 1 по ОСТ 108.275.31-80 | Плита направляющая поз. 2 по ОСТ 108.275.41-80 |
|---|---|---|---|---|---|---|---|---|
| 01 | 57 | 106 | 110 | 122 | 250 | 3,2 | 01 | 01 |
| 02 | 76 | 126 | 125 | 128 | 250 | 3,6 | 02 | 02 |
| 03 | 89 | 135 | 130 | 135 | 250 | 3,8 | 03 | 03 |
| 04 | 108 | 152 | 150 | 154 | 250 | 4,8 | 04 | 04 |
| 05 | 133 | 188 | 175 | 171 | 250 | 6,4 | 05 | 05 |
| 06 | 159 | 224 | 205 | 178 | 250 | 7,4 | 06 | 06 |
| 07 | 159 | 224 | 205 | 178 | 250 | 6,6 | 07 | 06 |
| 08 | 219 | 298 | 250 | 267 | 300 | 15,3 | 08 | 08 |
| 09 | 245 | 324 | 280 | 272 | 300 | 18,2 | 09 | 09 |
| 10 | 273 | 358 | 310 | 280 | 300 | 19,3 | 10 | 10 |
ОСТ 108.275.36-80: направляющая двуххомутовая опора для Дн 325
- Опора скользящая 325 по ОСТ 108.275.32-80 и плита направляющая 325-11 по ОСТ 108.275.41-80
- По чертежу стандарта: B 410, B1 325, H 315, L 400 мм
- До 360 °С
- Обозначение: «Опора 325 ОСТ 108.275.36-80»
Размеры в мм. Часть размеров и масс в стандарте исправлена от руки, значения указаны с их учётом справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Допускаемые усилия на скользящую опору приведены на странице ОСТ 108.275.31-80.
Подбор опоры
Выберите диаметр трубы и температуру: покажем стандарт, исполнение, размеры, массу и состав опоры.
Как изготавливаем
- Скользящая опора: корпус из листа и уголка, хомут из круга с резьбой, прокладка
- Направляющая плита из листа
- Материалы деталей по стандарту или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Направляющие опоры нужных исполнений в сборе
- Хомуты, прокладки и крепёж в комплекте
- Паспорт или сертификат качества на партию
- Требования к контролю и документации по проекту, согласованные до запуска
- Отгрузку вместе со скользящими и неподвижными опорами для нержавеющей стали
Частые вопросы об опорах ОСТ 108.275.35-80 и 108.275.36-80
Где применяют опоры по ОСТ 108.275.35-80 и 108.275.36-80?
Как направляющие опоры горизонтальных трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса, где трубопровод должен перемещаться только вдоль оси. ОСТ 108.275.35-80 для Дн 57-273 мм до 360 °С (исполнение 07 для Дн 159 до 450 °С), ОСТ 108.275.36-80 для Дн 325 мм до 360 °С.
Из чего состоит направляющая опора?
Из скользящей опоры для нержавеющей стали по ОСТ 108.275.31-80 (для Дн 325 по ОСТ 108.275.32-80) и направляющей плиты по ОСТ 108.275.41-80. Плита ограничивает поперечное смещение трубопровода.
Как записать обозначение опоры?
Примеры из ОСТ: «Опора 89-03 ОСТ 108.275.35-80» для исполнения 03 и трубы 89 мм, «Опора 325 ОСТ 108.275.36-80» для трубы 325 мм.
Можно ли заказать только плиты?
Да. Изготавливаем направляющие плиты по ОСТ 108.275.41-80 и скользящие опоры отдельно, если часть опор на трубопроводе уже есть.
Какие документы и контроль нужны для АЭС?
Требования к материалам, контролю и документации для объектов атомной энергетики задаются проектом и техническим заданием заказчика. Согласовываем их до запуска в работу и сообщаем, какую часть можем выполнить.
Есть ли такие опоры для углеродистых сталей?
Да, направляющие опоры для углеродистых, кремнемарганцовистых и хромомолибденованадиевых сталей: ОСТ 108.275.33-80 для Дн 57-273 и ОСТ 108.275.34-80 для Дн 325-720.
Цены по запросу: считаем за штуку и за партию по вашей спецификации и требованиям проекта. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
