Прислать чертежи →Опоры неподвижные для нержавеющей стали ОСТ 108.275.27-80 и 108.275.28-80
Изготавливаем неподвижные хомутовые опоры для трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса: однохомутовые по ОСТ 108.275.27-80 для Дн 57-159 и двуххомутовые по ОСТ 108.275.28-80 для Дн 219-325. Опора фиксируется упорами, приваренными к трубе, между хомутом и трубой ставится прокладка. Ниже чертежи, размеры, состав, допускаемые усилия и подбор.
Чертежи, размеры и состав опор
Хомутовая опора приваривается основанием к строительной конструкции, упоры на трубе передают на неё осевое усилие трубопровода.

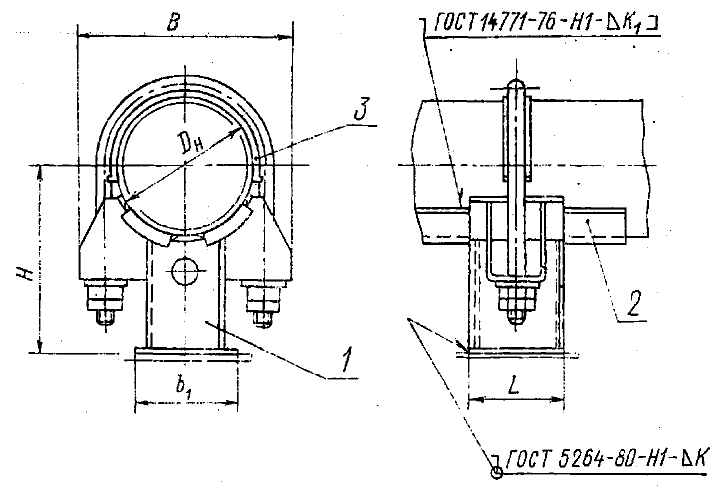

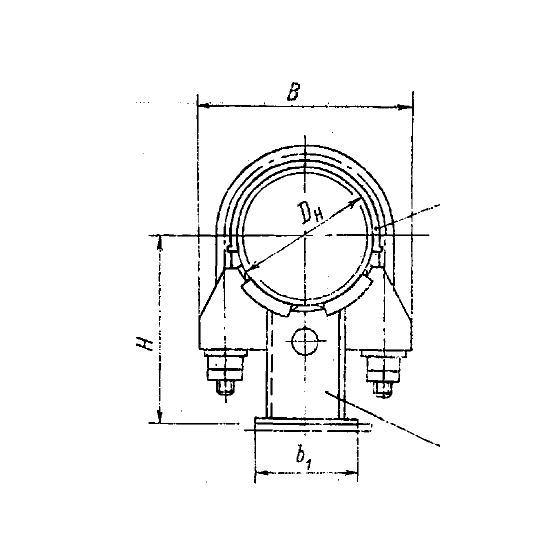

ОСТ 108.275.27-80: 1 опора однохомутовая, 2 упор, 3 прокладка. Чертёж приведён справочно.
Однохомутовые, Дн 57-159
- Опора однохомутовая по ОСТ 108.275.37-80
- 4 упора по ОСТ 108.386.01-80, привариваются к трубе
- Прокладка по ОСТ 108.386.02-80 между хомутом и трубой
- До 360 °С, исполнение 07 для Дн 159 до 450 °С
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.37-80 | Упор поз. 2 по ОСТ 108.386.01-80, 4 шт. | Прокладка поз. 3 по ОСТ 108.386.02-80, 1 шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 57 | 106 | 60 | 122 | 90 | 4 | 3 | 1,7 | 12 | 33 | 01 |
| 02 | 76 | 126 | 75 | 128 | 90 | 4 | 4 | 2,0 | 13 | 34 | 02 |
| 03 | 89 | 135 | 85 | 135 | 90 | 4 | 4 | 2,3 | 14 | 35 | 03 |
| 04 | 108 | 167 | 100 | 154 | 155 | 6 | 4 | 5,2 | 15 | 36 | 04 |
| 05 | 133 | 202 | 125 | 171 | 175 | 6 | 6 | 7,8 | 16 | 37 | 05 |
| 06 | 159 | 228 | 150 | 178 | 260 | 6 | 6 | 11,0 | 17 | 38 | 06 |
| 07 | 159 | 228 | 150 | 178 | 260 | 6 | 6 | 11,0 | 18 | 38 | 06 |

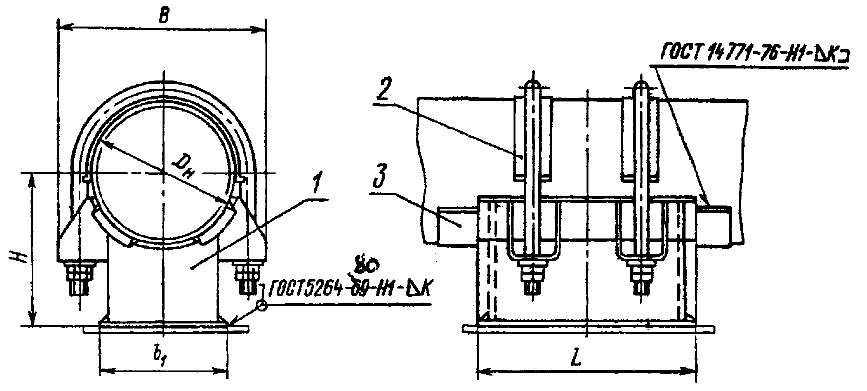

ОСТ 108.275.28-80: 1 опора двуххомутовая, 2 прокладка, 3 упор. Чертёж приведён справочно.
Двуххомутовые, Дн 219-325
- Опора двуххомутовая по ОСТ 108.275.38-80
- 4 упора по ОСТ 108.386.01-80, привариваются к трубе непрерывным швом
- 2 прокладки по ОСТ 108.386.02-80 под хомуты
- До 360 °С
| Исполнение | Дн, мм | B | b1 | H | L | K | K1 | Масса, кг | Опора поз. 1 по ОСТ 108.275.38-80 | Упор поз. 3 по ОСТ 108.386.01-80, 4 шт. | Прокладка поз. 2 по ОСТ 108.386.02-80, 2 шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 219 | 302 | 210 | 269 | 325 | 8 | 8 | 31,6 | 22 | 39 | 07 |
| 02 | 245 | 328 | 235 | 274 | 350 | 8 | 8 | 34,9 | 23 | 40 | 08 |
| 03 | 273 | 348 | 265 | 283 | 410 | 8 | 8 | 41,2 | 24 | 41 | 09 |
| 04 | 325 | 419 | 320 | 314 | 530 | 8 | 10 | 59,8 | 25 | 42 | 10 |
Размеры в мм, K и K1 катеты сварных швов. Часть размеров в стандартах исправлена от руки, значения указаны справочно и сверяются с действующей редакцией и проектом при расчёте заказа. Технические требования по ОСТ 108.275.50-80.
Подбор опоры и проверка усилия
Выберите диаметр трубы и температуру, введите осевое усилие: покажем стандарт, исполнение, размеры, массу и запас по допускаемому усилию.
Допускаемые усилия на опоры
Осевое усилие Px в кН, в скобках кгс. F, WI, WII характеристики расчётного сечения шва приварки угольников к основанию.
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 360 °С | 450 °С | 20 °С | 280 °С | 360 °С | 450 °С | ||||
| 57 | 6,70 | 14,40 | 10,61 | 4,6 (469) | 3,8 (387) | 3,6 (367) | 2,5 (255) | 6,5 (663) | 5,4 (551) | 5,1 (520) | 4,9 (500) |
| 76 | 7,48 | 17,27 | 14,85 | 5,6 (571) | 4,6 (469) | 4,4 (449) | 4,3 (438) | 7,7 (785) | 6,4 (653) | 6,1 (622) | 5,8 (591) |
| 89 | 7,87 | 18,70 | 17,13 | 6,0 (612) | 5,0 (510) | 4,6 (469) | 4,5 (459) | 8,1 (826) | 6,7 (683) | 6,3 (642) | 6,2 (632) |
| 108 | 18,26 | 70,38 | 53,05 | 18,5 (1 886) | 15,5 (1 580) | 14,9 (1 519) | · | 23,7 (2 417) | 19,1 (1 948) | 18,6 (1 897) | · |
| 133 | 22,04 | 101,20 | 82,37 | 25,0 (2 549) | 21,4 (2 182) | 20,2 (2 060) | 19,6 (1 999) | 35,7 (3 640) | 29,7 (3 029) | 27,4 (2 794) | 27,4 (2 794) |
| 159 | 20,53 | 137,22 | 97,90 | 29,8 (3 039) | 25,0 (2 549) | 23,8 (2 427) | 23,2 (2 366) | 42,8 (4 364) | 35,7 (3 640) | 33,3 (3 396) | 32,1 (3 273) |
| Дн, мм | F, см² | WI, см³ | WII, см³ | Px при Pz = Px | Px при Pz = 0,5 Px | ||||
|---|---|---|---|---|---|---|---|---|---|
| 20 °С | 280 °С | 360 °С | 20 °С | 280 °С | 360 °С | ||||
| 219 | 54,8 | 478 | 372 | 75,0 (7 648) | 63,0 (6 422) | 59,0 (6 016) | 103,0 (10 503) | 87,0 (8 871) | 81,0 (8 260) |
| 245 | 60,8 | 587 | 467 | 90,0 (9 177) | 75,0 (7 648) | 71,0 (7 240) | 119,0 (12 134) | 103,0 (10 503) | 98,0 (9 993) |
| 273 | 70,9 | 803 | 628 | 118,0 (12 032) | 99,0 (10 095) | 93,0 (9 483) | 155,0 (15 805) | 131,0 (13 356) | 119,0 (12 134) |
| 325 | 90,1 | 1309 | 981 | 167,0 (17 029) | 140,0 (14 276) | 130,0 (13 256) | 178,0 (18 151) | 143,0 (14 582) | 130,0 (13 256) |
По таблицам 2 ОСТ 108.275.27-80 и ОСТ 108.275.28-80. Точка означает, что стандарт значение не задаёт. Для промежуточной температуры принимайте значение для ближайшей большей температуры из таблицы. Окончательная проверка выполняется проектировщиком трубопровода.
Как изготавливаем
- Хомутовая опора: корпус из листа и уголка, хомуты из круга с резьбой
- Упоры и прокладки по стандартам ОСТ 108.386.01-80 и 108.386.02-80
- Материалы деталей по стандарту или по проекту
- Маркировка обозначением по стандарту
- Контроль размеров по чертежу
Что вы получаете
- Опоры нужных исполнений с упорами и прокладками
- Хомуты и крепёж в комплекте
- Паспорт или сертификат качества на партию
- Требования к контролю и документации по проекту, согласованные до запуска
- Отгрузку вместе с другими опорами по ОСТ 108.275-80
Частые вопросы об опорах ОСТ 108.275.27-80 и 108.275.28-80
Где применяют опоры по ОСТ 108.275.27-80 и 108.275.28-80?
Как неподвижные опоры трубопроводов АЭС из коррозионно-стойкой стали аустенитного класса. По тексту стандартов: ОСТ 108.275.27-80 для Дн 57-159 мм при температуре среды до 360 °С (исполнение 07 до 450 °С), ОСТ 108.275.28-80 для Дн 219-325 мм до 360 °С.
Зачем нужна прокладка между хомутом и трубой?
Прокладка по ОСТ 108.386.02-80 разделяет хомут и трубу из нержавеющей стали. Материал прокладки и других деталей, контактирующих с трубой, выбирается по требованиям стандарта и проекта.
Чем приваривают упоры к трубе?
По стандарту упоры приваривают к трубе электродами типа Э-07Х19Н11М3Г2Ф по ГОСТ 10052-75, а основание опоры к строительной конструкции электродами Э46А по ГОСТ 9467-75. Для ОСТ 108.275.28-80 упоры привариваются непрерывным швом.
Как записать обозначение опоры?
Дн трубы, номер исполнения и стандарт. Примеры из ОСТ: «Опора 133-05 ОСТ 108.275.27-80» и «Опора 245-02 ОСТ 108.275.28-80».
Какие документы и контроль нужны для АЭС?
Требования к материалам, сварке, контролю и документации для объектов атомной энергетики задаются проектом и техническим заданием заказчика. Согласовываем их до запуска в работу и сообщаем, какую часть можем выполнить.
Есть ли опоры для углеродистых сталей?
Да, для трубопроводов из углеродистых, кремнемарганцовистых и хромомолибденованадиевых сталей применяются ОСТ 108.275.25-80 (Дн 57-159) и ОСТ 108.275.26-80 (Дн 194-720).
Цены по запросу: считаем за штуку и за партию по вашей спецификации и требованиям проекта. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
