Главная / Металлоконструкции для энергетики / Серия 3.407.9-153 / Выпуск 7
Серия 3.407.9-153 · Выпуск 7 · Стальные изделия

Изделия МЭ: серия 3.407.9-153 вып. 7

Изготавливаем стальные изделия МЭ-1…МЭ-225 для опор под оборудование ОРУ 35-500 кВ по рабочим чертежам выпуска 7: балки и оголовки из швеллера, пластины, рёбра, панели и стойки ограждений. Изделия этого выпуска применяются в схемах опор выпусков 1-6 серии 3.407.9-153 и частично в серии 3.407.9-174.

Запросить ценуОтправить заявку на почту+7 (812) 600-10-08
МЭ-1…225марки стальных изделий в выпуске
ВСт3сталь по техническим требованиям
от 7 днейдо первой отгрузки

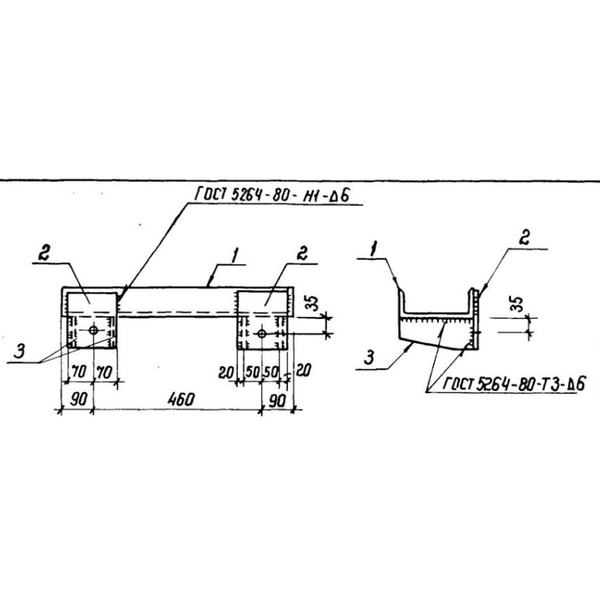

Изделие МЭ-152 серии 3.407.9-153 вып. 7
01 · Марки

Какие изделия входят в выпуск 7

Найдите марку из спецификации опоры, чтобы узнать номер документа выпуска. По нему мы сверяем чертёж перед запуском.

Документ выпуска 7Изделия
3.407.9-153.7-КСИ-001МЭ-1…МЭ-8
3.407.9-153.7-КСИ-002МЭ-9…МЭ-31
3.407.9-153.7-КСИ-003МЭ-32…МЭ-38
3.407.9-153.7-КСИ-004МЭ-39, МЭ-40
3.407.9-153.7-КСИ-005МЭ-41
3.407.9-153.7-КСИ-006МЭ-42…МЭ-45
3.407.9-153.7-КСИ-007МЭ-46…МЭ-48
3.407.9-153.7-КСИ-008МЭ-49…МЭ-55
3.407.9-153.7-КСИ-009МЭ-56…МЭ-66
3.407.9-153.7-КСИ-010МЭ-67…МЭ-69
3.407.9-153.7-КСИ-011МЭ-70, МЭ-71
3.407.9-153.7-КСИ-012МЭ-72…МЭ-75
3.407.9-153.7-КСИ-013МЭ-76…МЭ-79
3.407.9-153.7-КСИ-014МЭ-80, МЭ-81, МЭ-102, МЭ-222, МЭ-224
3.407.9-153.7-КСИ-015МЭ-82
3.407.9-153.7-КСИ-016МЭ-83
3.407.9-153.7-КСИ-017МЭ-84
3.407.9-153.7-КСИ-018МЭ-85…МЭ-96
3.407.9-153.7-КСИ-019МЭ-97…МЭ-99
3.407.9-153.7-КСИ-020МЭ-100…МЭ-102
3.407.9-153.7-КСИ-021МЭ-103
3.407.9-153.7-КСИ-022МЭ-104…МЭ-108
3.407.9-153.7-КСИ-023МЭ-109, МЭ-110
3.407.9-153.7-КСИ-024МЭ-111
3.407.9-153.7-КСИ-025МЭ-112
3.407.9-153.7-КСИ-026МЭ-113
3.407.9-153.7-КСИ-027МЭ-114
3.407.9-153.7-КСИ-028МЭ-115
3.407.9-153.7-КСИ-029МЭ-116, МЭ-117
3.407.9-153.7-КСИ-030МЭ-118
3.407.9-153.7-КСИ-031МЭ-119
3.407.9-153.7-КСИ-032МЭ-120
3.407.9-153.7-КСИ-033МЭ-121
3.407.9-153.7-КСИ-034МЭ-122, МЭ-123
3.407.9-153.7-КСИ-035МЭ-124
3.407.9-153.7-КСИ-036МЭ-125
3.407.9-153.7-КСИ-037МЭ-126…МЭ-128
3.407.9-153.7-КСИ-038МЭ-129
3.407.9-153.7-КСИ-039МЭ-130
3.407.9-153.7-КСИ-040МЭ-131, МЭ-132
3.407.9-153.7-КСИ-041МЭ-133
3.407.9-153.7-КСИ-042МЭ-134
3.407.9-153.7-КСИ-043МЭ-135
3.407.9-153.7-КСИ-044МЭ-136
3.407.9-153.7-КСИ-045МЭ-137
3.407.9-153.7-КСИ-046МЭ-138
3.407.9-153.7-КСИ-047МЭ-139
3.407.9-153.7-КСИ-048МЭ-140
3.407.9-153.7-КСИ-049МЭ-141
3.407.9-153.7-КСИ-050МЭ-142
3.407.9-153.7-КСИ-051МЭ-143, МЭ-144
3.407.9-153.7-КСИ-052МЭ-145
3.407.9-153.7-КСИ-053МЭ-146
3.407.9-153.7-КСИ-054МЭ-147
3.407.9-153.7-КСИ-055МЭ-148
3.407.9-153.7-КСИ-056МЭ-149
3.407.9-153.7-КСИ-057МЭ-150
3.407.9-153.7-КСИ-058МЭ-151
3.407.9-153.7-КСИ-059МЭ-152
3.407.9-153.7-КСИ-060МЭ-153…МЭ-156
3.407.9-153.7-КСИ-061МЭ-157
3.407.9-153.7-КСИ-062МЭ-158
3.407.9-153.7-КСИ-063МЭ-159
3.407.9-153.7-КСИ-064МЭ-160
3.407.9-153.7-КСИ-065МЭ-161
3.407.9-153.7-КСИ-066МЭ-162
3.407.9-153.7-КСИ-067МЭ-163
3.407.9-153.7-КСИ-068МЭ-164
3.407.9-153.7-КСИ-069МЭ-165
3.407.9-153.7-КСИ-070МЭ-166
3.407.9-153.7-КСИ-071МЭ-167
3.407.9-153.7-КСИ-072МЭ-168
3.407.9-153.7-КСИ-073МЭ-169
3.407.9-153.7-КСИ-074МЭ-170
3.407.9-153.7-КСИ-075МЭ-171, МЭ-172
3.407.9-153.7-КСИ-076МЭ-173
3.407.9-153.7-КСИ-077МЭ-174
3.407.9-153.7-КСИ-078МЭ-175
3.407.9-153.7-КСИ-079МЭ-176, МЭ-177
3.407.9-153.7-КСИ-080МЭ-178…МЭ-183
3.407.9-153.7-КСИ-081МЭ-184
3.407.9-153.7-КСИ-082МЭ-185, МЭ-186
3.407.9-153.7-КСИ-083МЭ-187
3.407.9-153.7-КСИ-084МЭ-188
3.407.9-153.7-КСИ-085МЭ-189
3.407.9-153.7-КСИ-086МЭ-190
3.407.9-153.7-КСИ-087МЭ-191
3.407.9-153.7-КСИ-088МЭ-192
3.407.9-153.7-КСИ-089МЭ-193
3.407.9-153.7-КСИ-090МЭ-194
3.407.9-153.7-КСИ-091МЭ-195
3.407.9-153.7-КСИ-092МЭ-196
3.407.9-153.7-КСИ-093МЭ-197
3.407.9-153.7-КСИ-094МЭ-198
3.407.9-153.7-КСИ-095МЭ-199
3.407.9-153.7-КСИ-096МЭ-200
3.407.9-153.7-КСИ-097Панель МЭ (МЭ-201…МЭ-205)
3.407.9-153.7-КСИ-098Стойка МЭ-206
3.407.9-153.7-КСИ-099Калитка
3.407.9-153.7-КСИ-100Петля
3.407.9-153.7-КСИ-101Ручка
3.407.9-153.7-КСИ-102МЭ-207
3.407.9-153.7-КСИ-103МЭ-208
3.407.9-153.7-КСИ-104МЭ-209
3.407.9-153.7-КСИ-105МЭ-210
3.407.9-153.7-КСИ-106МЭ-211
3.407.9-153.7-КСИ-107МЭ-212
3.407.9-153.7-КСИ-108МЭ-213
3.407.9-153.7-КСИ-109МЭ-214
3.407.9-153.7-КСИ-110МЭ-215
3.407.9-153.7-КСИ-111МЭ-216
3.407.9-153.7-КСИ-112МЭ-217
3.407.9-153.7-КСИ-113МЭ-218
3.407.9-153.7-КСИ-114МЭ-219
3.407.9-153.7-КСИ-115МЭ-220, МЭ-221
3.407.9-153.7-КСИ-116МЭ-225

Перечень по содержанию выпуска 7 (листы 3.407.9-153.7-КСИ-000). Введите номер марки, например 19 или 152, чтобы найти документ.

02 · Пример

Изделие МЭ-152

Опорная балка из швеллера 20 с пластинами и рёбрами. Применяется, например, на опоре ОТ-35-1 под выключатель ВМУЭ-35Б.

Поз.ДетальКол., штМасса, кг
1Швеллер 20 ГОСТ 8240-72, L = 640 мм111,8
2Лист 10 мм, 140×150 мм, отверстие Ø2221,6
3Полоса 6×80 мм, L = 200 мм40,8
Масса изделия МЭ-152 по чертежу18,2 кг

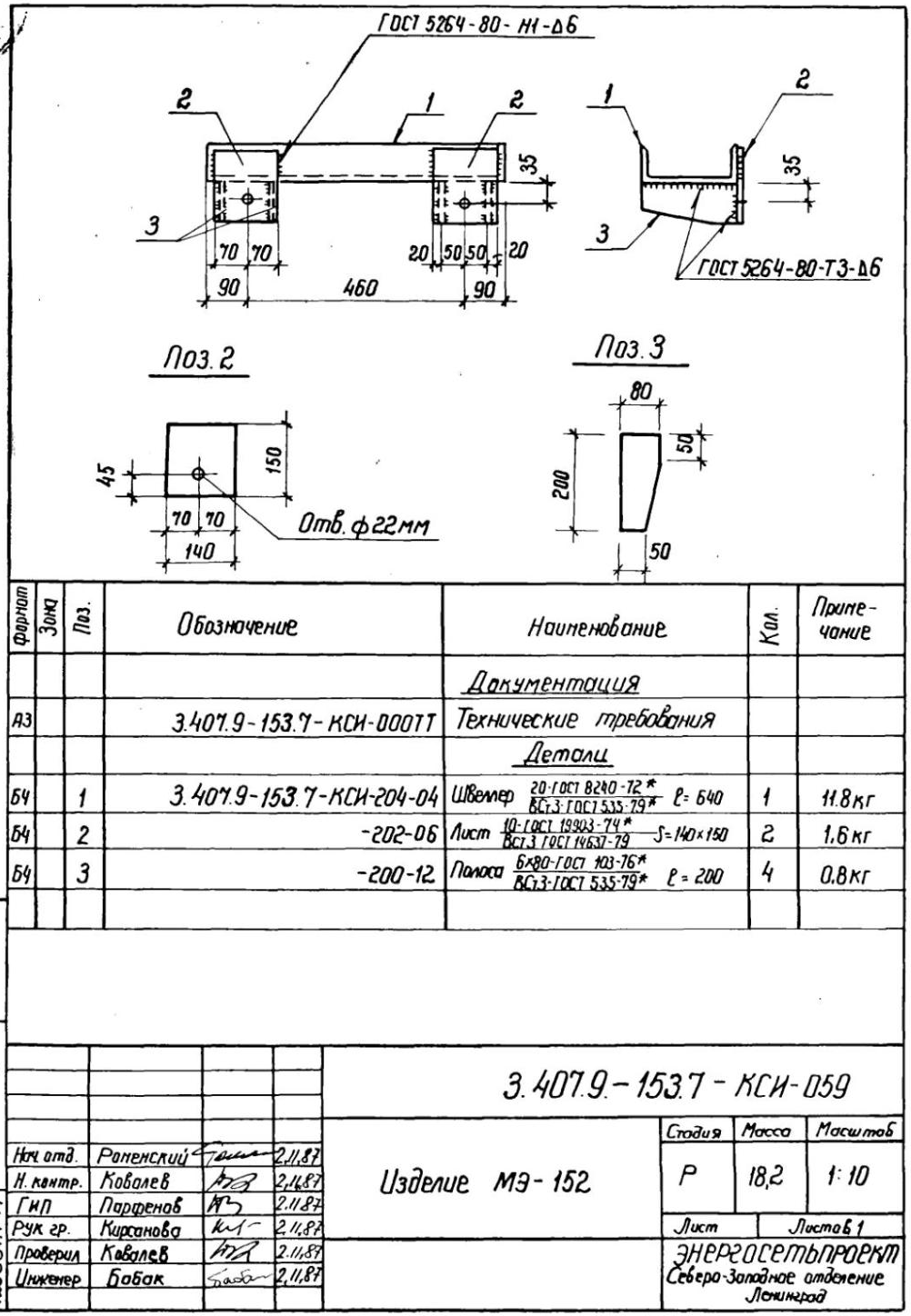

Изделие МЭ-152, лист 3.407.9-153.7-КСИ-059

Лист 3.407.9-153.7-КСИ-059: изделие МЭ-152, сталь ВСт3. Нажмите, чтобы открыть крупно.

03 · Требования

Сталь, сварка и покрытие

Что указано в технических требованиях выпуска 7 к изготовлению изделий.

Сталь

ВСт3пс6 для проката до 10 мм и ВСт3сп5 свыше 10 мм для сварных изделий опор под выключатели при расчётной температуре от минус 30 до минус 40 °С. Для прочих опор ВСт3пс6.

Сварка

Электроды типа Э42А по ГОСТ 9467-75, швы по ГОСТ 5264-80.

Резка и правка

Детали из выправленного проката, кромки после резки без грата, шлака и наплывов.

Защита

Лакокрасочное покрытие на заводе-изготовителе по условиям среды в районе строительства.

Кратко по техническим требованиям выпуска 7 (лист КСИ-000 ТТ). Если в проекте подстанции указаны другие марки стали или покрытие, например горячее цинкование, изготавливаем по проекту.

04 · Применение

В каких опорах используются изделия МЭ

Перечни опор и примеры спецификаций по выпускам.

Вып. 1 · ОРУ 35 кВсерия 3.407.9-153Вып. 2 · ОРУ 110 кВсерия 3.407.9-153Вып. 4 · ОРУ 220 кВсерия 3.407.9-153Вып. 5 · ОРУ 330 кВсерия 3.407.9-153Вып. 1 · ОРУ 35 кВсерия 3.407.9-174Вып. 2 · ОРУ 110 кВсерия 3.407.9-174
Вопросы

Частые вопросы об изделиях МЭ

Что такое изделия МЭ серии 3.407.9-153?

Стальные изделия, которые устанавливают на железобетонные стойки и сваи опор под оборудование ОРУ: балки, оголовки, пластины, детали крепления. Чертежи изделий собраны в выпуске 7 серии, а в выпусках 1-6 указано, какие изделия ставить на каждую опору.

Как заказать изделия МЭ?

Пришлите перечень марок МЭ с количеством или спецификацию стальных изделий из проекта подстанции на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.

Из какой стали делаете?

По техническим требованиям выпуска 7 из стали ВСт3пс6 или ВСт3сп5 в зависимости от толщины проката и расчётной температуры. Если в проекте указана другая сталь, например С245 или С255, делаем по проекту.

Есть ли горячее цинкование?

Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену включаем в КП.

Делаете изделия по серии 3.407.9-174?

Да. В серии 3.407.9-174 часть изделий применяется из выпуска 7 серии 3.407.9-153, остальные даны в выпуске 4 серии 3.407.9-174.
