Прислать чертежи →Опоры под оборудование ОРУ 35 кВ: серия 3.407.9-153 вып. 1
Изготавливаем стальные изделия для опор ОТ-35-1…ОТ-35-28 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 35 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-153 вып. 1 и вып. 7, с окраской или горячим цинкованием.
Опоры ОТ-35 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-35-1 | Выключатель ВМУЭ-35Б-25/1250УХЛ1 | 3.407.9-153.1-КС.01 |
| ОТ-35-2 | Воздушный выключатель ВВУ-35А-40/2000-3150У1 | 3.407.9-153.1-КС.02 |
| ОТ-35-3 | Масляные выключатели С-35М-630-10У1 с приводом ПП-67 и С-35М-630-10БУ1 с приводами ШПЭ | 3.407.9-153.1-КС.03 |
| ОТ-35-4 | Масляные выключатели ВТД-35-630-12,5У1 с приводом ШПЭ-11 и ВТ-35-630-12,5У1 с приводом ПП-67 | 3.407.9-153.1-КС.04 |
| ОТ-35-5 | Масляный выключатель МКП-35-1000-25У1 с приводом ШПЭ-31 | 3.407.9-153.1-КС.05 |
| ОТ-35-6 | Масляный выключатель С-35-3200/2000-50БУ1 с приводами ШПЭ-38 и ШПВ-35 | 3.407.9-153.1-КС.06 |
| ОТ-35-7 | Трёхполюсный разъединитель РД(З)-35/1000, 2000, 3200УХЛ1, межполюсное расстояние 1,0 м | 3.407.9-153.1-КС.07 |
| ОТ-35-8 | Трёхполюсный разъединитель РД(З)-35/1000, 2000, 3200УХЛ1, межполюсное расстояние 2,0 м | 3.407.9-153.1-КС.08 |
| ОТ-35-9 | Трёхполюсный разъединитель РНД(З)-35/1000У1 с приводом ПР-У1, межполюсное расстояние 1,0 м | 3.407.9-153.1-КС.09 |
| ОТ-35-10 | Трёхполюсный разъединитель РНД(З)-35/1000У1 с приводом ПР-У1, межполюсное расстояние 2,0 м | 3.407.9-153.1-КС.10 |
| ОТ-35-11 | Три трансформатора тока ТФЗМ-35Б-I, II У1 | 3.407.9-153.1-КС.11 |
| ОТ-35-12 | Три трансформатора тока ТФЗМ-35А-У1 | 3.407.9-153.1-КС.12 |
| ОТ-35-13 | Трансформатор тока ТФЗМ-35Б-I, II У1 | 3.407.9-153.1-КС.13 |
| ОТ-35-14 | Трансформатор тока ТФЗМ-35А-У1 | 3.407.9-153.1-КС.14 |
| ОТ-35-15 | Два трансформатора тока ТФЗМ-35Б-I, II У1 и шинная опора ШО-35 | 3.407.9-153.1-КС.15 |
| ОТ-35-16 | Два трансформатора тока ТФЗМ-35А-У1 и шинная опора ШО-35 | 3.407.9-153.1-КС.16 |
| ОТ-35-17 | Трансформатор напряжения НОМ-35-66 | 3.407.9-153.1-КС.17 |
| ОТ-35-18 | Три трансформатора напряжения НОМ-35-66 | 3.407.9-153.1-КС.18 |
| ОТ-35-19 | Два трансформатора напряжения НОМ-35-66 | 3.407.9-153.1-КС.19 |
| ОТ-35-20 | Разрядник РВС-35 | 3.407.9-153.1-КС.20 |
| ОТ-35-21 | Разрядник РВМ-35 | 3.407.9-153.1-КС.21 |
| ОТ-35-22 | Опорные изоляторы и шинная опора ШО-35, расстояние между фазами 1000 мм | 3.407.9-153.1-КС.22 |
| ОТ-35-23 | Опорные изоляторы и шинная опора ШО-35, расстояние между фазами 1400 мм | 3.407.9-153.1-КС.23 |
| ОТ-35-24 | Конденсатор связи СМП-66/√3-44У1 с фильтром присоединения ФПМ и шкафом отбора напряжения ШОН-201 | 3.407.9-153.1-КС.24 |
| ОТ-35-25 | Конденсатор связи СМП-66/√3-44У1 со шкафом отбора напряжения ШОН-201 | 3.407.9-153.1-КС.25 |
| ОТ-35-26 | Конденсатор связи СМП-66/√3-44У1 с фильтром присоединения ФПМ | 3.407.9-153.1-КС.26 |
| ОТ-35-27 | Трансформатор напряжения ЗНОМ-35-65 и предохранители ПКН001-35У1 | 3.407.9-153.1-КС.27 |
| ОТ-35-28 | Трансформаторы напряжения ЗНОМ-35-65, предохранители ПКН001-35У1 и разрядники РВС-35 | 3.407.9-153.1-КС.28 |
Стальные элементы на опору ОТ-35-1
Состав стали для опоры под выключатель ВМУЭ-35Б-25/1250УХЛ1 по листу КС.01. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-152 (3.407.9-153.7-КСИ-059) | 2 | 18,2 |
| 2 | Уголок 75×75×6 ГОСТ 8509-86, L = 250 мм | 4 | 1,7 |
| Итого стали на узел | ≈ 43 кг | ||
По спецификации стальных элементов листа 3.407.9-153.1-КС.01, масса подсчитана нами по количеству и массе единицы, справочно.
Копия листа серии

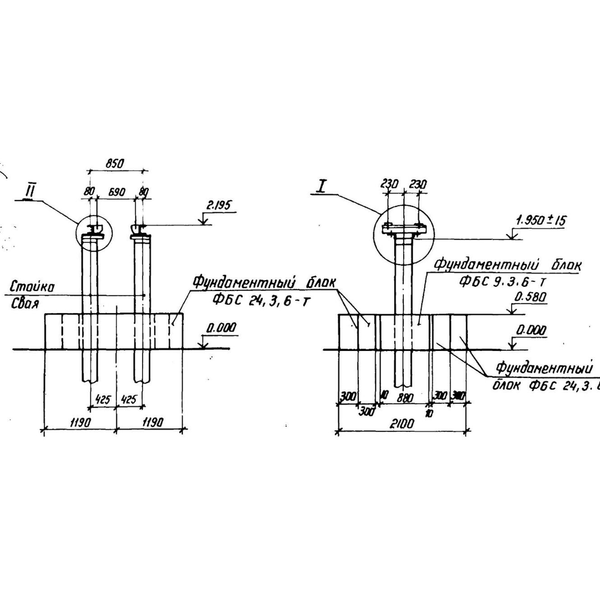

Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-153 вып. 1.

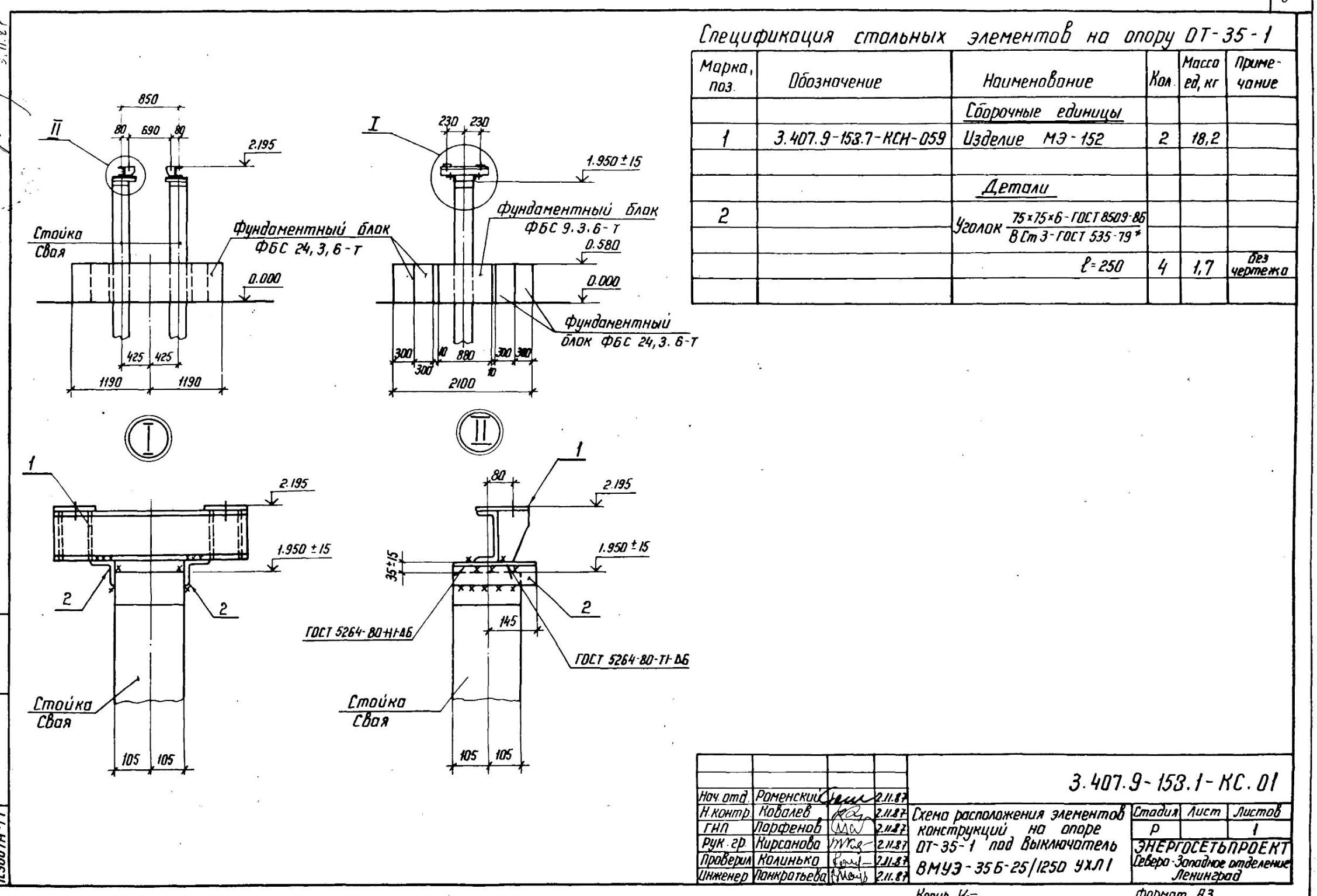

Лист 3.407.9-153.1-КС.01: схема расположения элементов на опоре ОТ-35-1 под выключатель ВМУЭ-35Б-25/1250УХЛ1 и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 7, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 1
Что входит в серию 3.407.9-153 вып. 1?
Схемы расположения элементов конструкций на 28 опорах ОТ-35 под оборудование ОРУ 35 кВ, таблица вариантов железобетонных элементов и типы закрепления опор. Чертежи самих стальных изделий МЭ даны в выпуске 7.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ по таблице вариантов серии.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
