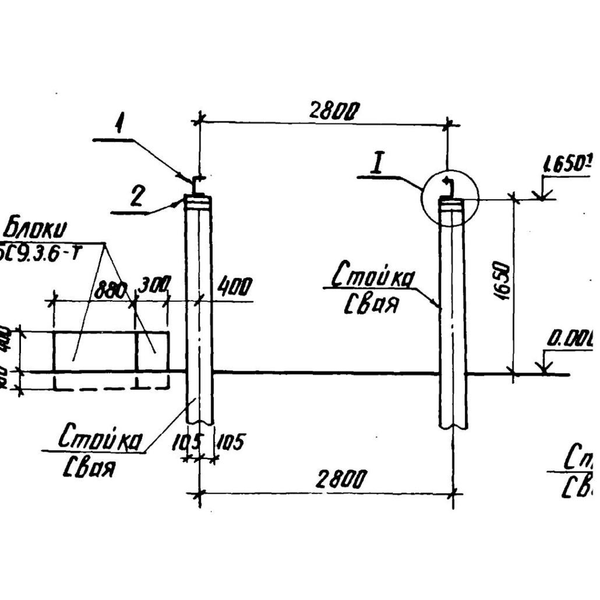

Прислать чертежи →Опоры под оборудование ОРУ 110 кВ: серия 3.407.9-153 вып. 2
Изготавливаем стальные изделия для опор ОТ-110-1…ОТ-110-36 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 110 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-153 вып. 2 и вып. 7, с окраской или горячим цинкованием.
Опоры ОТ-110 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-110-1 | Масляный выключатель У-110А-2000-50У1 | 3.407.9-153.2-КС.01 |
| ОТ-110-2 | Выключатель ВМТ-110Б, h = 1,9 м | 3.407.9-153.2-КС.02 |
| ОТ-110-3 | Выключатель ВМТ-110Б, h = 2,9 м | 3.407.9-153.2-КС.03 |
| ОТ-110-4 | Масляный выключатель ММО-110, h = 2,7 м | 3.407.9-153.2-КС.04 |
| ОТ-110-5 | Масляный выключатель ММО-110, h = 3,8 м | 3.407.9-153.2-КС.05 |
| ОТ-110-6 | Воздушные выключатели ВВБК-110Б-50/3150У1 и ВВБМ-110Б-31,5/2000У1 | 3.407.9-153.2-КС.06 |
| ОТ-110-7 | Воздушный выключатель ВВУ-110Б-40/2000У1 | 3.407.9-153.2-КС.07 |
| ОТ-110-8 | Элегазовый выключатель ВЭК-110Б-40/2000У1 | 3.407.9-153.2-КС.08 |
| ОТ-110-9, ОТ-110-10 | Короткозамыкатель КЗ-110М с одним и двумя трансформаторами тока ТШЛ-0,5 | 3.407.9-153.2-КС.09 |
| ОТ-110-11 | Трёхполюсный отделитель ОДЗ-1-110/1000УХЛ1 с приводами ПРО-1У1 и ПР-180У1 | 3.407.9-153.2-КС.10 |
| ОТ-110-12 | Однополюсные разъединители | 3.407.9-153.2-КС.11 |
| ОТ-110-13 | Трёхполюсные разъединители | 3.407.9-153.2-КС.12 |
| ОТ-110-14 | Трансформатор тока ТФЗМ-110Б-I, III У1, h = 2,6 м | 3.407.9-153.2-КС.13 |
| ОТ-110-15 | Трансформатор тока ТФЗМ-110Б-I, III У1, h = 5,0 м | 3.407.9-153.2-КС.14 |
| ОТ-110-16 | Шесть трансформаторов тока ТФЗМ-110Б-I, III У1 | 3.407.9-153.2-КС.15 |
| ОТ-110-17 | Трансформатор напряжения НКФ-110-83У1 | 3.407.9-153.2-КС.16 |
| ОТ-110-18 | Трансформатор напряжения НКФ-110-83У1 | 3.407.9-153.2-КС.17 |
| ОТ-110-19 | Разрядник РВМГ-110М | 3.407.9-153.2-КС.18 |
| ОТ-110-20 | Разрядник РВС-110М | 3.407.9-153.2-КС.19 |
| ОТ-110-21 | Разрядник РВС-110М с ограждением | 3.407.9-153.2-КС.20 |
| ОТ-110-22 | Разрядник РВМГ-110М с ограждением | 3.407.9-153.2-КС.21 |
| ОТ-110-23 | Шинная опора ШО-110М | 3.407.9-153.2-КС.22 |
| ОТ-110-24 | Три шинные опоры ШО-110М, h = 2,85 м | 3.407.9-153.2-КС.23 |
| ОТ-110-25 | Три шинные опоры ШО-110М, h = 5,0 м | 3.407.9-153.2-КС.24 |
| ОТ-110-26 | Три шинные опоры ШО-110М, межполюсное расстояние 2,5 м, h = 2,85 м | 3.407.9-153.2-КС.25 |
| ОТ-110-27 | Две шинные опоры | 3.407.9-153.2-КС.26 |
| ОТ-110-28 | Однополюсный заземлитель ЗОН-110М и разрядники РВС-35 и РВС-15 | 3.407.9-153.2-КС.27 |
| ОТ-110-29 | Однополюсный заземлитель ЗОН-110М с разрядниками 2×РВМ-35 | 3.407.9-153.2-КС.28 |
| ОТ-110-30 | Конденсатор связи СМПВ-110/√3 со шкафом отбора напряжения и фильтром присоединения | 3.407.9-153.2-КС.29 |
| ОТ-110-31 | Конденсатор связи СМПВ-110/√3 с фильтром присоединения | 3.407.9-153.2-КС.30 |
| ОТ-110-32 | Конденсатор связи СМПВ-110/√3 со шкафом отбора напряжения | 3.407.9-153.2-КС.31 |
| ОТ-110-33…ОТ-110-36 | Ящики цепей выключателей | 3.407.9-153.2-КС.32 |
Стальные элементы на опору ОТ-110-2
Состав стали для опоры под выключатель ВМТ-110Б по листу КС.02. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-79 (3.407.9-153.7-КСИ-013-03) | 2 | 21 |
| 2 | Швеллер 8 ГОСТ 8240-72, L = 210 мм | 8 | 1,5 |
| Итого стали на узел | ≈ 54 кг | ||
По спецификации стальных элементов листа 3.407.9-153.2-КС.02, масса подсчитана нами по количеству и массе единицы, справочно.
Копия листа серии
Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-153 вып. 2.

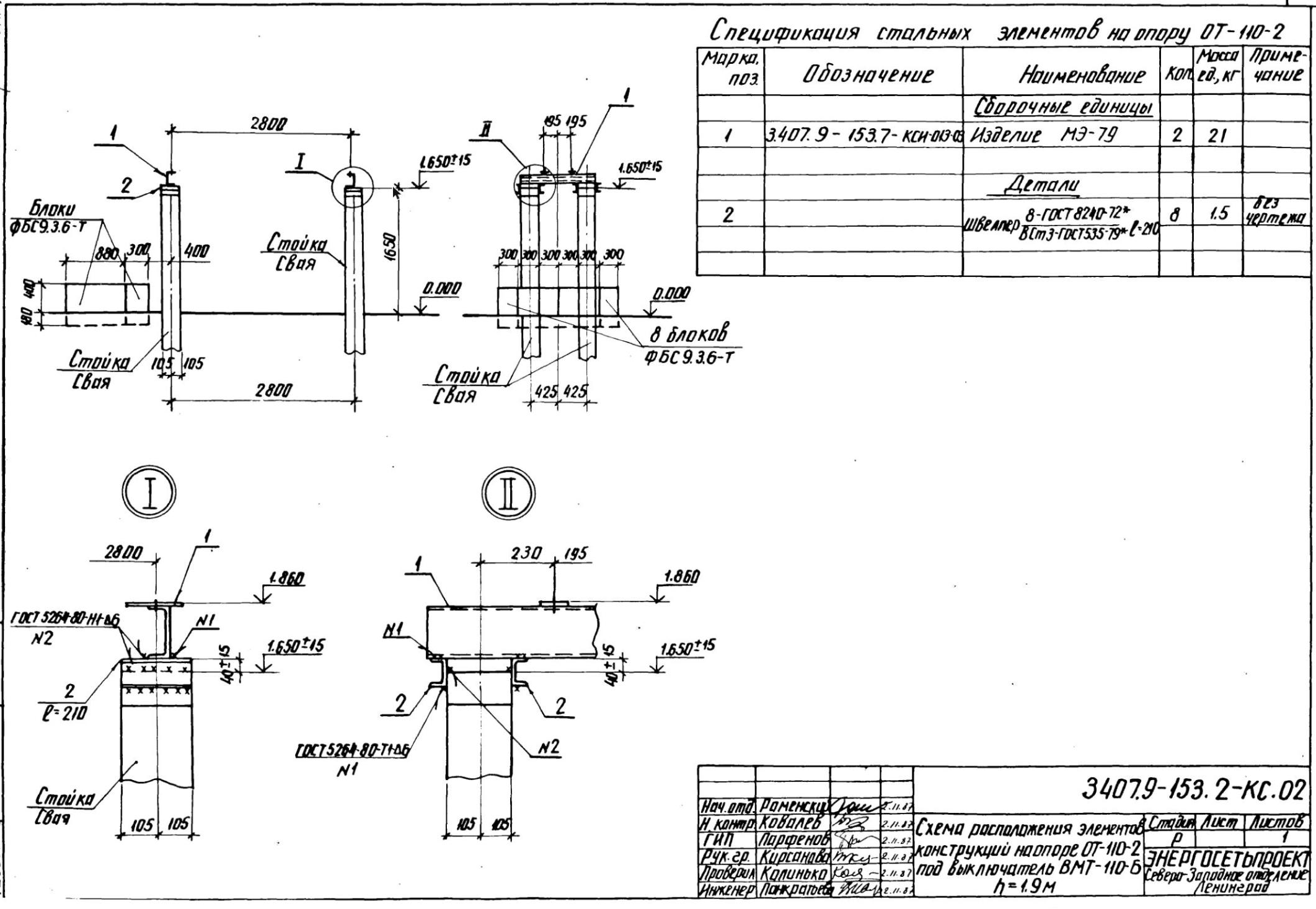

Лист 3.407.9-153.2-КС.02: схема расположения элементов на опоре ОТ-110-2 под выключатель ВМТ-110Б и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 7, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 2
Что входит в серию 3.407.9-153 вып. 2?
Схемы расположения элементов конструкций на 36 опорах ОТ-110 под оборудование ОРУ 110 кВ, таблица вариантов железобетонных элементов и типы закрепления опор. Чертежи самих стальных изделий МЭ даны в выпуске 7.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ по таблице вариантов серии.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
