Прислать чертежи →Опоры под оборудование ОРУ 150 кВ: серия 3.407.9-153 вып. 3
Изготавливаем стальные изделия для опор ОТ-150-1…ОТ-150-17 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 150 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-153 вып. 3 и вып. 7, с окраской или горячим цинкованием.
Опоры ОТ-150 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-150-1 | Отделитель ОД-150/1000У1 с приводом ПРО-1У1 | 3.407.9-153.3-КС.01 |
| ОТ-150-2 | Короткозамыкатель КЗ-150У1 с приводом ПРК-1У1 и тремя трансформаторами тока | 3.407.9-153.3-КС.02 |
| ОТ-150-3 | Однополюсный разъединитель РДЗ-150/1000-2000У1 с приводом ПР-У1 | 3.407.9-153.3-КС.03 |
| ОТ-150-4 | Однополюсный разъединитель РДЗ-150/1000-2000У1 с приводом ПД-5У1 | 3.407.9-153.3-КС.04 |
| ОТ-150-5 | Трёхполюсный разъединитель РДЗ-150/1000-2000У1 с приводом ПР-У1 | 3.407.9-153.3-КС.05 |
| ОТ-150-6 | Трёхполюсный разъединитель РДЗ-150/1000-2000У1 с приводом ПД-5У1 | 3.407.9-153.3-КС.06 |
| ОТ-150-7 | Трансформаторы тока ТФЗМ-150А-У1 | 3.407.9-153.3-КС.07 |
| ОТ-150-8 | Трансформаторы тока ТФЗМ-150А-I У1 | 3.407.9-153.3-КС.08 |
| ОТ-150-9 | Трансформатор напряжения НКФ-220-58У1 | 3.407.9-153.3-КС.09 |
| ОТ-150-10 | Разрядник РВС-150М | 3.407.9-153.3-КС.10 |
| ОТ-150-11 | Вентильные разрядники РВС-150М, низкая установка с ограждением | 3.407.9-153.3-КС.11 |
| ОТ-150-12 | Разрядник РВМГ-150М | 3.407.9-153.3-КС.12 |
| ОТ-150-13 | Вентильные разрядники РВМГ-150М, низкая установка с ограждением | 3.407.9-153.3-КС.13 |
| ОТ-150-14 | Опорный изолятор | 3.407.9-153.3-КС.14 |
| ОТ-150-15 | Конденсатор связи БС-150/√3, БСБ-150/√3 | 3.407.9-153.3-КС.15 |
| ОТ-150-16 | Конденсатор связи БС-150/√3, БСБ-150/√3 с фильтром присоединения | 3.407.9-153.3-КС.16 |
| ОТ-150-17 | Конденсатор связи БС-150/√3, БСБ-150/√3 со шкафом ШОН-201 | 3.407.9-153.3-КС.17 |
Стальные элементы на опору ОТ-150-3
Состав стали для опоры под однополюсный разъединитель РДЗ-150 по листу КС.03. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-89 (3.407.9-153.7-КСИ-018-04) | 1 | 7,8 |
| 2 | Изделие МЭ-191 (3.407.9-153.7-КСИ-087) | 1 | 52,4 |
| 3 | Изделие МЭ-185 (3.407.9-153.7-КСИ-082) | 1 | 1,6 |
| 4 | Уголок 75×75×6 ГОСТ 8509-86, L = 250 мм | 2 | 1,7 |
| Итого стали на узел | ≈ 65 кг | ||
По спецификации стальных элементов листа 3.407.9-153.3-КС.03, масса подсчитана нами по количеству и массе единицы, справочно.
Копия листа серии

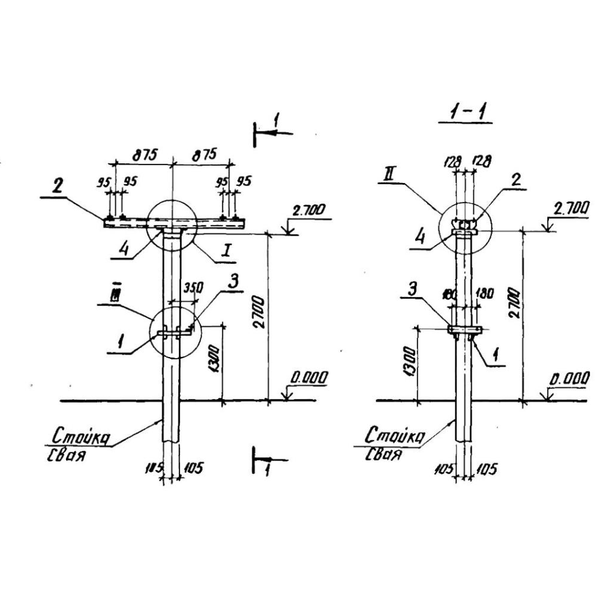

Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-153 вып. 3.

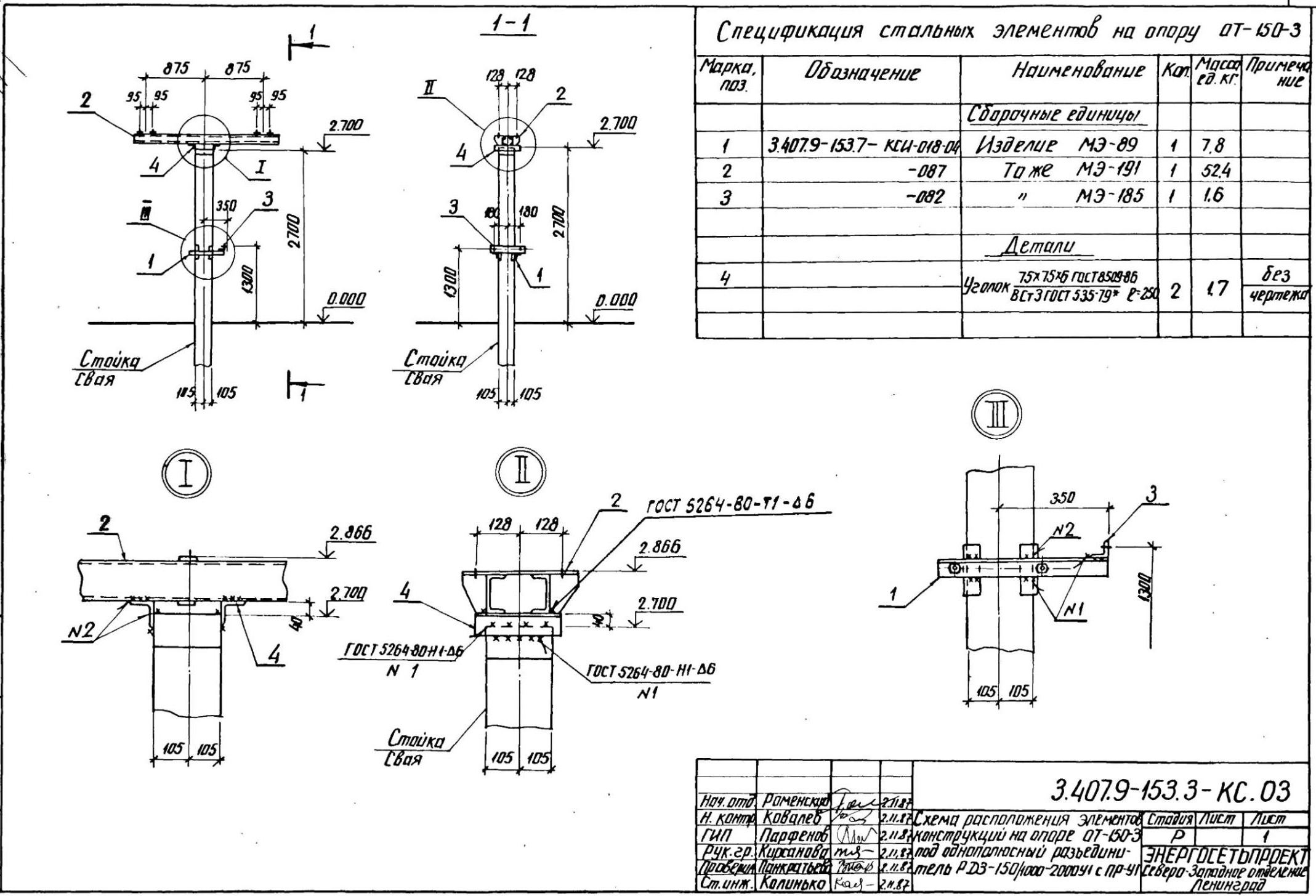

Лист 3.407.9-153.3-КС.03: схема расположения элементов на опоре ОТ-150-3 под однополюсный разъединитель РДЗ-150 и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 7, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 3
Что входит в серию 3.407.9-153 вып. 3?
Схемы расположения элементов конструкций на 17 опорах ОТ-150 под оборудование ОРУ 150 кВ, таблица вариантов железобетонных элементов и типы закрепления опор. Чертежи самих стальных изделий МЭ даны в выпуске 7.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ по таблице вариантов серии.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
