Прислать чертежи →Изделия МЭ: серия 3.407.9-174 вып. 4
Изготавливаем стальные изделия МЭ-228…МЭ-311 и закладные изделия УД-28…УД-31 по рабочим чертежам выпуска 4 для опор под оборудование ОРУ 35-220 кВ. Остальные стальные изделия опор серии 3.407.9-174 берутся из выпуска 7 серии 3.407.9-153, их тоже делаем.
Какие стальные изделия входят в выпуск 4
Найдите марку из спецификации опоры, чтобы узнать номер документа выпуска. По нему мы сверяем чертёж перед запуском.
| Документ выпуска 4 | Изделия |
|---|---|
| 3.407.9-174.4-4 | УД-28…УД-31 (закладные изделия) |
| 3.407.9-174.4-6 | МЭ-228 |
| 3.407.9-174.4-7 | МЭ-242, МЭ-311 |
| 3.407.9-174.4-8 | МЭ-244 |
| 3.407.9-174.4-9 | МЭ-245 |
| 3.407.9-174.4-10 | МЭ-246, МЭ-252 |
| 3.407.9-174.4-11 | МЭ-248, МЭ-255, МЭ-256 |
| 3.407.9-174.4-12 | МЭ-250, МЭ-262 |
| 3.407.9-174.4-13 | МЭ-251 |
| 3.407.9-174.4-14 | МЭ-253 |
| 3.407.9-174.4-15 | МЭ-254 |
| 3.407.9-174.4-16 | МЭ-257 |
| 3.407.9-174.4-17 | МЭ-258, МЭ-259 |
| 3.407.9-174.4-18 | МЭ-260, МЭ-261 |
| 3.407.9-174.4-19 | МЭ-271, МЭ-272 |
| 3.407.9-174.4-20 | МЭ-284 |
| 3.407.9-174.4-21 | МЭ-285 |
| 3.407.9-174.4-22 | МЭ-286 |
| 3.407.9-174.4-23 | МЭ-287 |
| 3.407.9-174.4-24 | МЭ-288 |
| 3.407.9-174.4-25 | МЭ-289 |
| 3.407.9-174.4-26 | МЭ-290 |
| 3.407.9-174.4-27 | МЭ-291 |
| 3.407.9-174.4-28 | МЭ-292, МЭ-293 |
| 3.407.9-174.4-29 | МЭ-294 |
| 3.407.9-174.4-30 | МЭ-295 |
| 3.407.9-174.4-31 | МЭ-296 |
| 3.407.9-174.4-32 | МЭ-297 |
| 3.407.9-174.4-33 | МЭ-298 |
| 3.407.9-174.4-34 | МЭ-299…МЭ-305 |
| 3.407.9-174.4-35 | МЭ-306…МЭ-308 |
| 3.407.9-174.4-36 | МЭ-309, МЭ-310 |
| 3.407.9-174.4-37 | МЭ-279 |
| 3.407.9-174.4-38 | МЭ-311 |
Стальные изделия по содержанию выпуска 4 (документы 3.407.9-174.4). Введите номер марки, например 279 или 30, чтобы найти документ. Железобетонные стойки УСО, сваи УСВ, подножник УБ-1, каркасы К и сетки С из этого выпуска мы не изготавливаем.

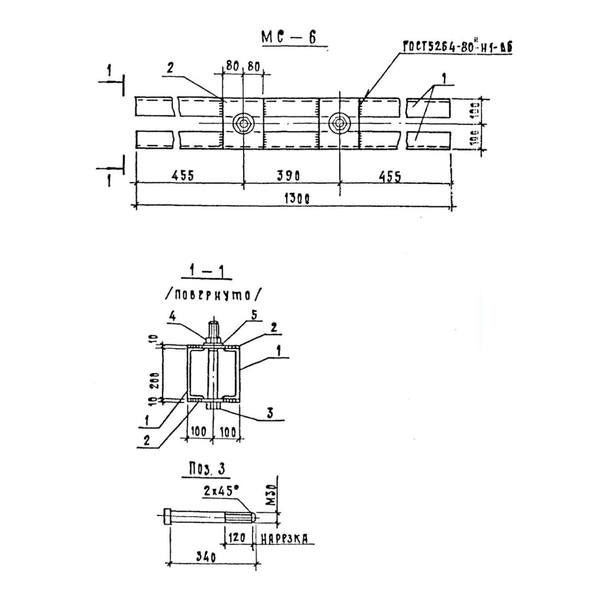

Изделие МЭ-279
Балка из двух швеллеров 20 длиной 1300 мм, соединённых листовыми накладками, с двумя стержнями М30 для крепления.
| Поз. | Деталь | Кол., шт |
|---|---|---|
| 1 | Швеллер 20 ГОСТ 8240-90, L = 1300 мм, 23,8 кг | 2 |
| 2 | Лист 10 мм ГОСТ 19903-74, 160×200 мм, 2,5 кг | 4 |
| 3 | Круг 30 ГОСТ 2590-88, L = 370 мм, резьба М30 на 120 мм, 2,1 кг | 2 |
| 4 | Гайка М30 ГОСТ 5915-70 | 2 |
| 5 | Шайба 30 ГОСТ 11371-78 | 2 |
| Масса изделия МЭ-279 по чертежу | 61,8 кг | |
Все отверстия Ø36 мм. Швы по ГОСТ 5264-80.

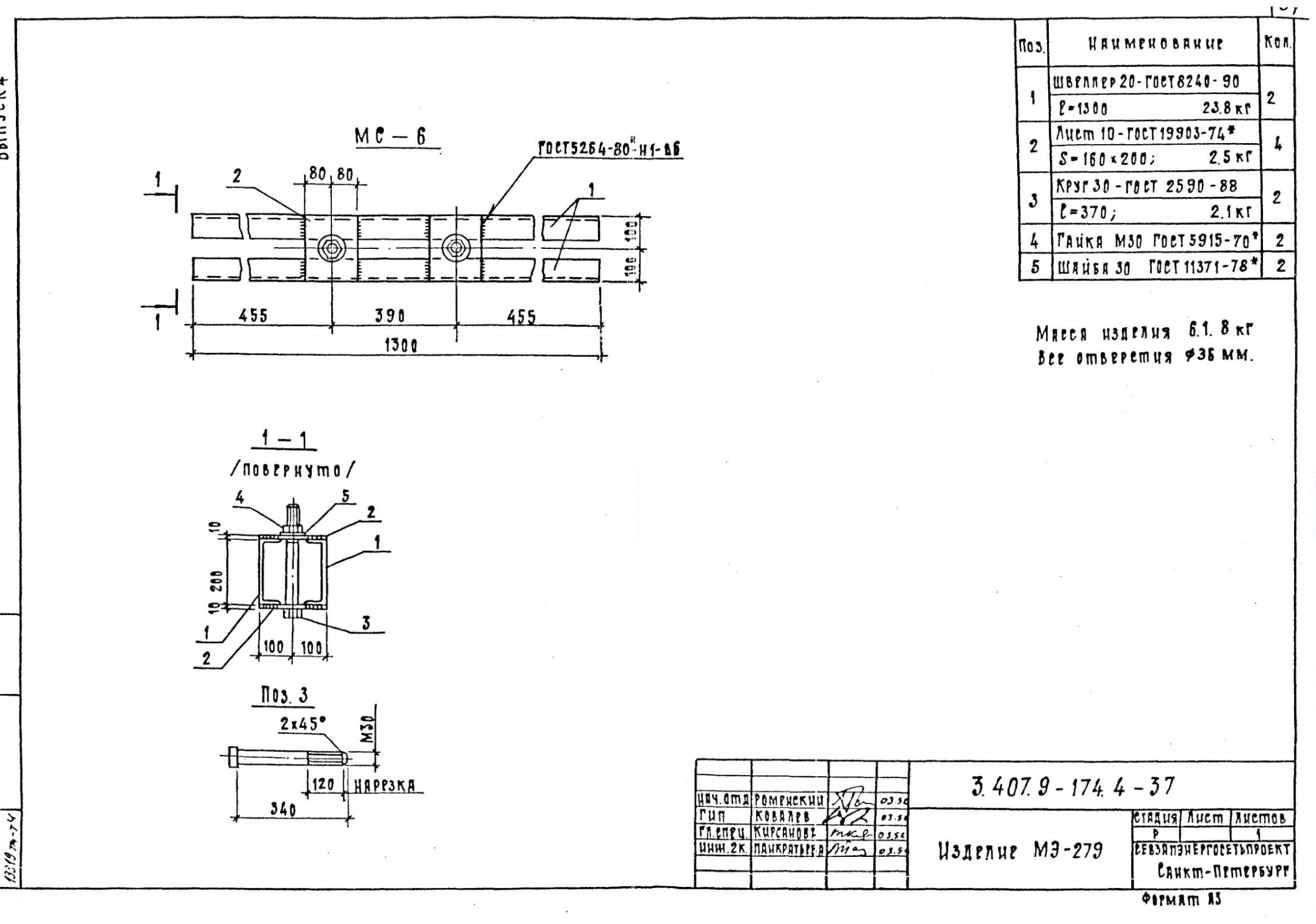

Лист 3.407.9-174.4-37: изделие МЭ-279. Нажмите, чтобы открыть крупно.
Сталь, сварка и защита
Что указано в технических требованиях выпуска 4 к стальным изделиям.
Для стальных изделий и закладных деталей до расчётной зимней температуры минус 40 °С включительно сталь С245 по ГОСТ 27772-88.
Подготовка, сварка и контроль по ГОСТ 5264-80, ГОСТ 6996-66, ГОСТ 14098-85 и СНиП III-18-75, электроды типа Э42 по ГОСТ 9467-75.
Детали из выправленного проката. Неровность кромок после машинной резки до 0,3 мм, после ручной до 1 мм. Отверстия сверлением или продавливанием с рассверловкой.
Антикоррозионная защита по СНиП 2.03.11-85 в зависимости от агрессивности среды района строительства.
Кратко по техническим требованиям выпуска 4 (документ 3.407.9-174.4-ТТ). Нормативы приведены так, как они указаны в выпуске. Если в проекте подстанции указаны другая сталь или покрытие, например горячее цинкование, изготавливаем по проекту.
Где используются изделия выпуска 4
Перечни опор и примеры спецификаций по выпускам серии.
Частые вопросы об изделиях выпуска 4
Что входит в выпуск 4 серии 3.407.9-174?
Рабочие чертежи железобетонных и стальных изделий для опор под оборудование ОРУ: стойки УСО, сваи УСВ, подножник УБ-1, закладные изделия УД, каркасы и сетки, а также стальные изделия МЭ-228…МЭ-311. Мы изготавливаем стальные изделия МЭ и закладные УД.
Как заказать изделия МЭ по серии 3.407.9-174?
Пришлите перечень марок с количеством или спецификацию стальных изделий из проекта подстанции на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Из какой стали делаете?
По техническим требованиям выпуска 4 из стали С245. Если в проекте указана другая сталь, например С255 или С345, делаем по проекту.
Есть ли горячее цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену включаем в КП.
Где чертежи изделий с меньшими номерами?
Изделия МЭ-1…МЭ-225 даны в выпуске 7 серии 3.407.9-153. Они применяются и в опорах серии 3.407.9-174.
