Прислать чертежи →Опоры под оборудование ОРУ 110 кВ: серия 3.407.9-174 вып. 2
Изготавливаем стальные изделия для опор ОТ-110-1…ОТ-110-23 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 110 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-174 вып. 2 и вып. 4, часть изделий по вып. 7 серии 3.407.9-153, с окраской или горячим цинкованием.
Опоры ОТ-110 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-110-1 | Выключатель ВМТ-110Б-25/1250УХЛ1, ВМТ-110Б-40/2000УХЛ1, h = 1,5 м | 3.407.9-174.2-1 |
| ОТ-110-2 | Выключатель ВМТ-110Б-25/1250УХЛ1, ВМТ-110Б-40/2000УХЛ1 | 3.407.9-174.2-2 |
| ОТ-110-3 | Выключатель ВВБК-110Б-50/3150У1 | 3.407.9-174.2-3 |
| ОТ-110-4 | Отделитель ОДЗ-1-110/1000УХЛ1 с приводами ПРО-1У1 и ПР-180У1 | 3.407.9-174.2-4 |
| ОТ-110-5 | Короткозамыкатель КЗ-110УХЛ1 | 3.407.9-174.2-5 |
| ОТ-110-6 | Однополюсный разъединитель РДЗ-110/2000УХЛ1 с приводом ПР-У1 | 3.407.9-174.2-6 |
| ОТ-110-7 | Трёхполюсный разъединитель РДЗ-110/1000(2000)УХЛ1 с приводом ПР-У1 | 3.407.9-174.2-7 |
| ОТ-110-8 | Разъединитель РДЗ-СК-110/1000УХЛ1 с приводом ПРУ1 | 3.407.9-174.2-8 |
| ОТ-110-9 | Трансформаторы тока ТФЗМ-110Б-I, II, IV У1, h = 2,8 м | 3.407.9-174.2-9 |
| ОТ-110-10 | Трансформаторы тока ТФЗМ-110Б-I, II, IV У1, h = 5,44 м | 3.407.9-174.2-10 |
| ОТ-110-11 | Трансформатор напряжения НКФ-110-83У1 | 3.407.9-174.2-11 |
| ОТ-110-12 | Трансформатор напряжения НКФ-110-83У1 | 3.407.9-174.2-12 |
| ОТ-110-13 | Трансформатор напряжения НКФ-110-83У1 | 3.407.9-174.2-13 |
| ОТ-110-14 | Разрядник РВМГ-110М | 3.407.9-174.2-14 |
| ОТ-110-15 | Разрядник РВС-110М | 3.407.9-174.2-15 |
| ОТ-110-16 | Шинная опора ШО-110-У1, h = 2,95 м | 3.407.9-174.2-16 |
| ОТ-110-17 | Шинная опора ШО-110-У1, h = 3,5 м | 3.407.9-174.2-17 |
| ОТ-110-18 | Две шинные опоры ШО-110-У1 | 3.407.9-174.2-18 |
| ОТ-110-19 | Три шинные опоры ШО-110-У1 | 3.407.9-174.2-19 |
| ОТ-110-20 | Конденсатор связи СМП-110/√3-6,4У1 | 3.407.9-174.2-20 |
| ОТ-110-21 | Конденсатор связи СМП-110/√3-6,4У1 с фильтром присоединения ФПМ | 3.407.9-174.2-21 |
| ОТ-110-22 | Конденсатор связи СМП-110/√3-6,4У1 со шкафом отбора напряжения ШОН | 3.407.9-174.2-22 |
| ОТ-110-23 | Высокочастотный заградитель ВЗ-1250-0,5У1 на шинных опорах ШО-110У1 | 3.407.9-174.2-23 |

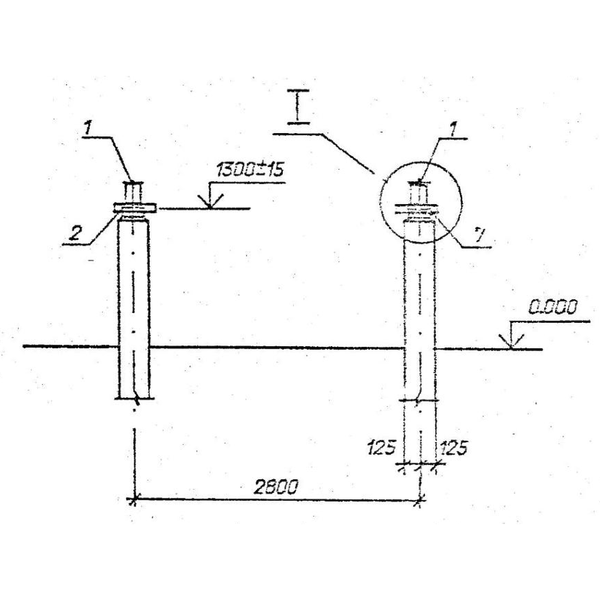

Стальные элементы на опору ОТ-110-1
Состав стали для опоры под выключатели ВМТ-110Б по листу 1. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-279 (3.407.9-174.4-37) | 2 | 61,8 |
| 2 | Швеллер 8 ГОСТ 8240-89, L = 210 мм | 8 | 1,5 |
| Итого стали на узел | ≈ 136 кг | ||
По спецификации стальных элементов листа 3.407.9-174.2-1, масса подсчитана нами по количеству и массе единицы, справочно.

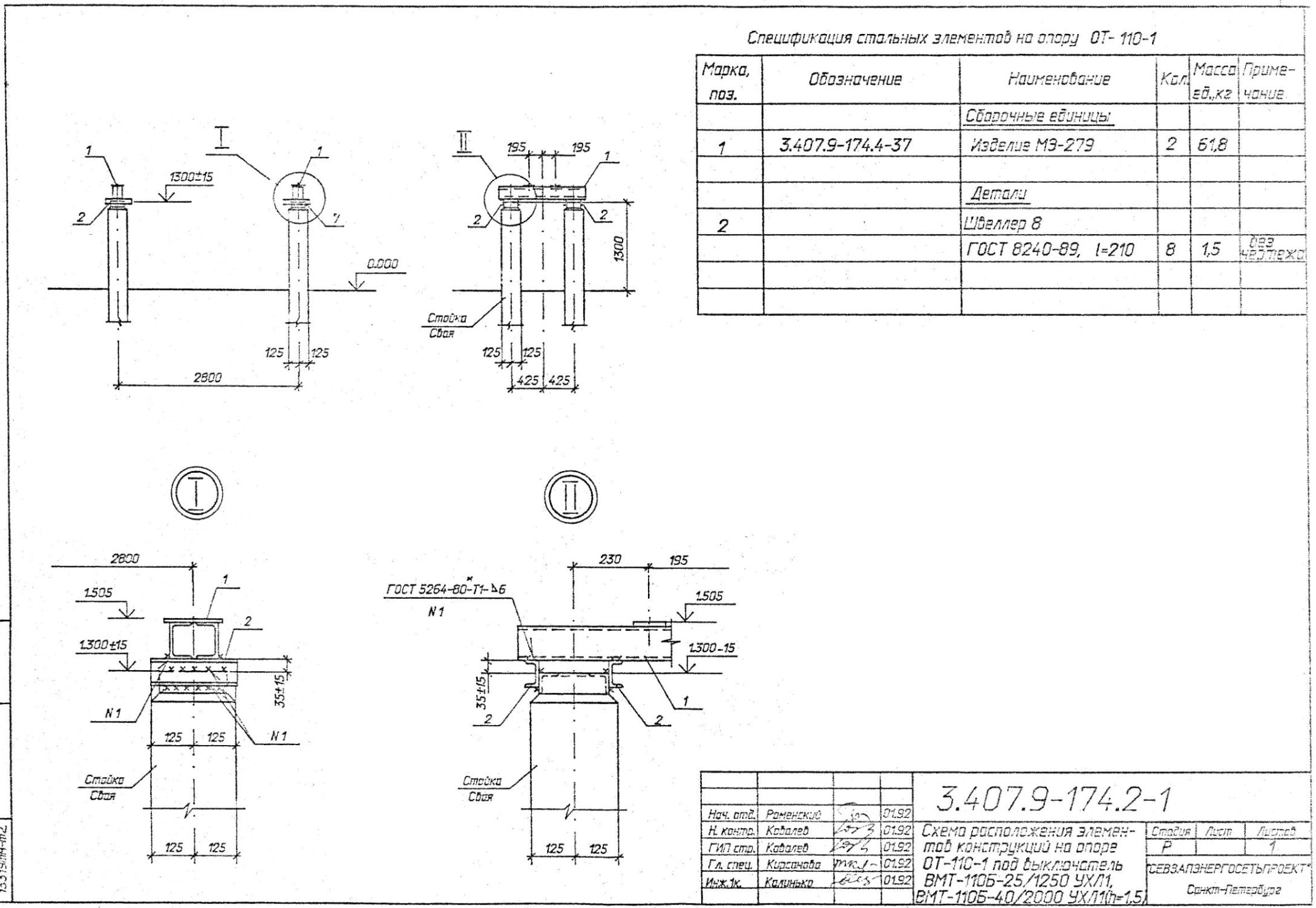

Копия листа серии
Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-174 вып. 2.
Лист 3.407.9-174.2-1: схема расположения элементов на опоре ОТ-110-1 под выключатели ВМТ-110Б и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 4 серии и выпуска 7 серии 3.407.9-153, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 2
Что входит в серию 3.407.9-174 вып. 2?
Схемы расположения элементов конструкций на 23 опорах ОТ-110 под оборудование ОРУ 110 кВ, пояснительная записка и типы закрепления опор под оборудование. Чертежи стальных изделий МЭ даны в выпуске 4 серии 3.407.9-174, часть изделий применяется из выпуска 7 серии 3.407.9-153.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
Цены ориентировочные, с НДС, по состоянию на октябрь 2026 г. Точную стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
