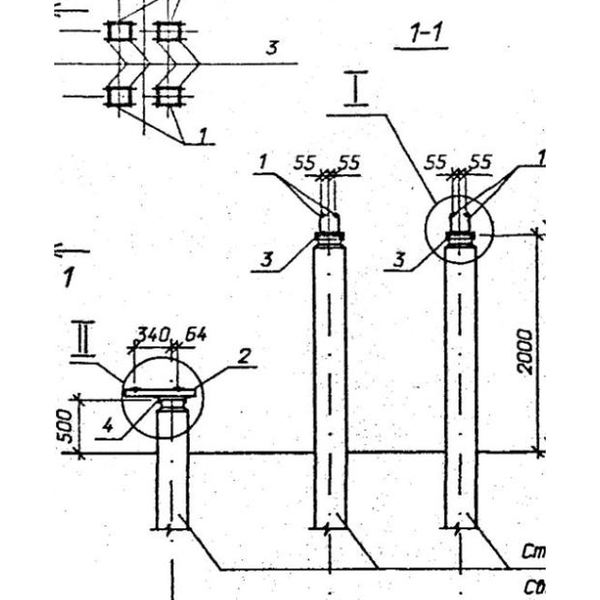

Прислать чертежи →Опоры под оборудование ОРУ 220 кВ: серия 3.407.9-174 вып. 3
Изготавливаем стальные изделия для опор ОТ-220-1…ОТ-220-32 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 220 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-174 вып. 3 и вып. 4, часть изделий по вып. 7 серии 3.407.9-153, с окраской или горячим цинкованием.
Опоры ОТ-220 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-220-1 | Воздушный выключатель ВВД-220Б-40/2000ХЛ1 | 3.407.9-174.3-1 |
| ОТ-220-2 | Воздушный выключатель ВВБК-220Б-56/3150-У1 | 3.407.9-174.3-2 |
| ОТ-220-3 | Выключатель У-220-1000/2000-40У1 | 3.407.9-174.3-3 |
| ОТ-220-4 | Масляный выключатель ВМТ-220Б-40/2000УХЛ1, ВМТ-220Б-25/1250УХЛ1 | 3.407.9-174.3-4 |
| ОТ-220-5 | Элегазовый выключатель ВЭК-220Б-40/2000У1 | 3.407.9-174.3-5 |
| ОТ-220-6 | Отделитель ОД-220/1000У1 с приводом ПРО-1У1 | 3.407.9-174.3-6 |
| ОТ-220-7 | Короткозамыкатель КЗ-220-У1 с приводом ПРК-1У1 и одним трансформатором тока ТШЛ-0,5 | 3.407.9-174.3-7 |
| ОТ-220-8 | Короткозамыкатель КЗ-220-У1 с приводом ПРК-1У1 и двумя трансформаторами тока ТШЛ-0,5 | 3.407.9-174.3-8 |
| ОТ-220-9 | Однополюсный разъединитель РДЗ-1(2)-220/1000-2000-3150УХЛ1 с приводом ПД-5У1(ХЛ1) | 3.407.9-174.3-9 |
| ОТ-220-10 | Разъединитель РДЗ-1(2)-220/1000-2000-3150УХЛ1 с приводом ПР-У1(ХЛ1) | 3.407.9-174.3-10 |
| ОТ-220-11 | Однополюсный разъединитель РНД(З)-1а, 1б, 2-220Б/2000У1 с приводом ПД-5 | 3.407.9-174.3-11 |
| ОТ-220-12 | Трёхполюсный разъединитель РДЗ-1(2)-220/1000-2000 с приводом ПД-5У1(ХЛ1) | 3.407.9-174.3-12 |
| ОТ-220-13 | Трёхполюсный разъединитель РДЗ-1,2-220/1000-2000-3150УХЛ1 с приводом ПР-У1(ХЛ1) | 3.407.9-174.3-13 |
| ОТ-220-14 | Трёхполюсный разъединитель РНД(З)-1а, 1б, 2-220Б/2000У1 с приводом ПД-5 | 3.407.9-174.3-14 |
| ОТ-220-15 | Трансформаторы тока ТФЗМ-220Б-III У1, ТФЗМ-220Б-IV У1, h = 3,5 м | 3.407.9-174.3-15 |
| ОТ-220-16 | Трансформаторы тока ТФЗМ-220Б-III У1, ТФЗМ-220Б-IV У1, h = 5,0 м | 3.407.9-174.3-16 |
| ОТ-220-17 | Трансформатор напряжения НКФ-220-58У1 | 3.407.9-174.3-17 |
| ОТ-220-18 | Трансформатор напряжения НКФ-220-58У1 со шкафом | 3.407.9-174.3-18 |
| ОТ-220-19 | Разрядник РВС-220М | 3.407.9-174.3-19 |
| ОТ-220-20 | Разрядник РВМГ-220М У1 | 3.407.9-174.3-20 |
| ОТ-220-21 | Разрядник РВМГ-220-40/70ХЛ1 | 3.407.9-174.3-21 |
| ОТ-220-22 | Разрядник РВС-220М, низкая установка с ограждением | 3.407.9-174.3-22 |
| ОТ-220-23 | Разрядник РВМГ-220М У1, низкая установка с ограждением | 3.407.9-174.3-23 |
| ОТ-220-24 | Разрядник РВМГ-220-40/70ХЛ1, низкая установка с ограждением | 3.407.9-174.3-24 |
| ОТ-220-25 | Шинная опора ШО-220, h = 3,5 м | 3.407.9-174.3-25 |
| ОТ-220-26 | Шинная опора ШО-220, h = 5,0 м | 3.407.9-174.3-26 |
| ОТ-220-27 | Конденсаторы связи СМП-110/√3 + СМВ-110/√3 с фильтром присоединения ФПМ и шкафом отбора напряжения ШОН-301 | 3.407.9-174.3-27 |
| ОТ-220-28 | Конденсаторы связи СМП-110/√3 + СМВ-110/√3 с фильтром присоединения ФПМ | 3.407.9-174.3-28 |
| ОТ-220-29 | Конденсатор связи СМП-110/√3 + СМВ-110/√3 со шкафом отбора напряжения ШОН-301 | 3.407.9-174.3-29 |
| ОТ-220-30 | Ящики ЯОВ-2 + ЯПВ + ЯЗВ | 3.407.9-174.3-30 |
| ОТ-220-31 | Ящики ЯОВ-2 + ЯОВ-4 + ЯПВ + ЯЗВ | 3.407.9-174.3-31 |
| ОТ-220-32 | Два комплекта трёхфазного трансформатора тока ТФЗМ-220Б-III У1, ТФЗМ-220Б-IV У1 | 3.407.9-174.3-32 |
Стальные элементы на опору ОТ-220-1
Состав стали для опоры под воздушный выключатель ВВД-220Б-40/2000ХЛ1 по листу 1. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-19 (3.407.9-153.7-КСИ-002-10) | 24 | 5,7 |
| 2 | Изделие МЭ-178 (3.407.9-153.7-КСИ-002-080) | 2 | 6,9 |
| 3 | Уголок 75×75×6 ГОСТ 8509-86, L = 250 мм | 24 | 1,7 |
| 4 | Швеллер 8 ГОСТ 8240-72, L = 1100 мм | 2 | 7,8 |
| Итого стали на узел | ≈ 207 кг | ||
По спецификации стальных элементов листа 3.407.9-174.3-1, масса подсчитана нами по количеству и массе единицы, справочно.
Копия листа серии
Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-174 вып. 3.

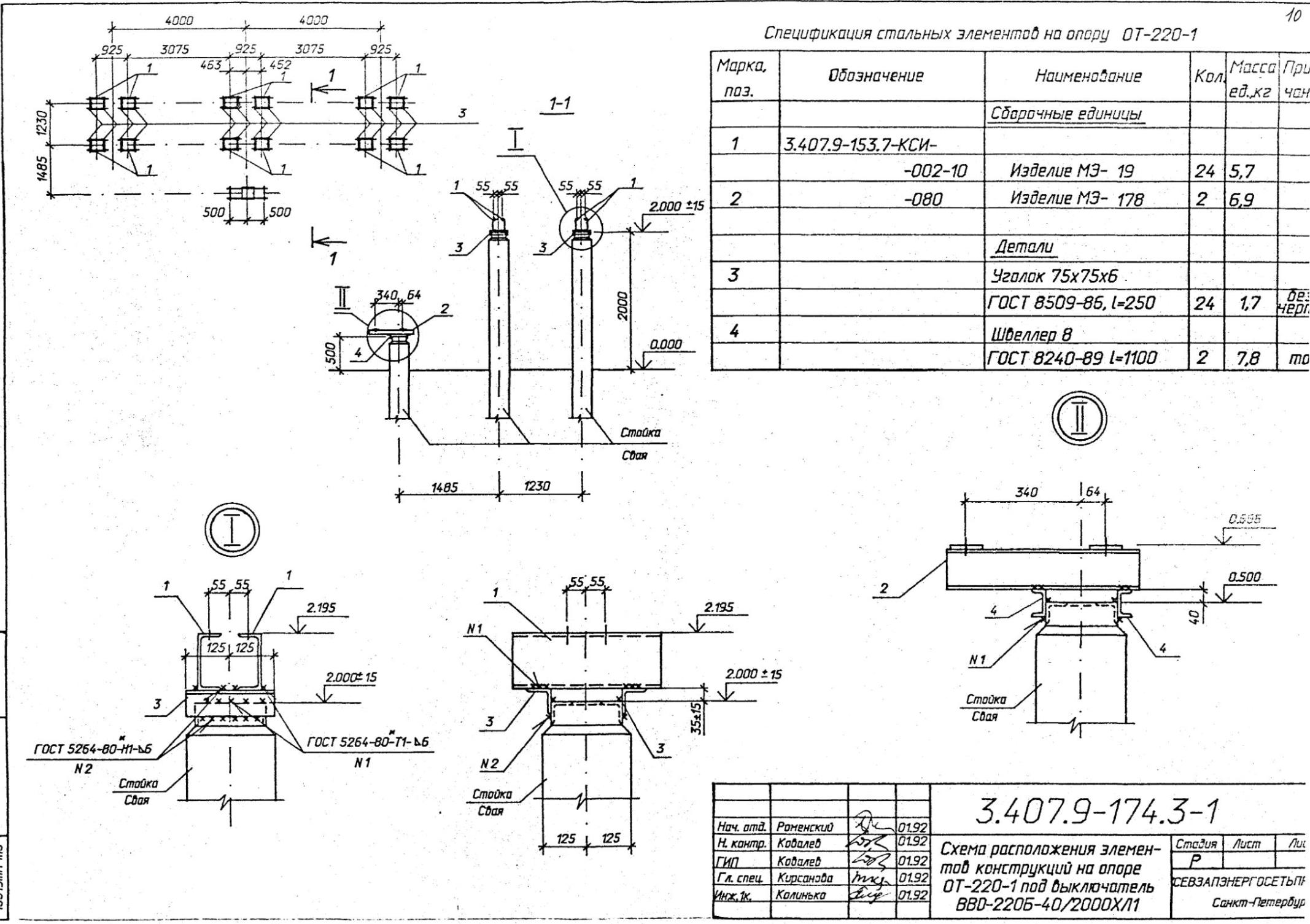

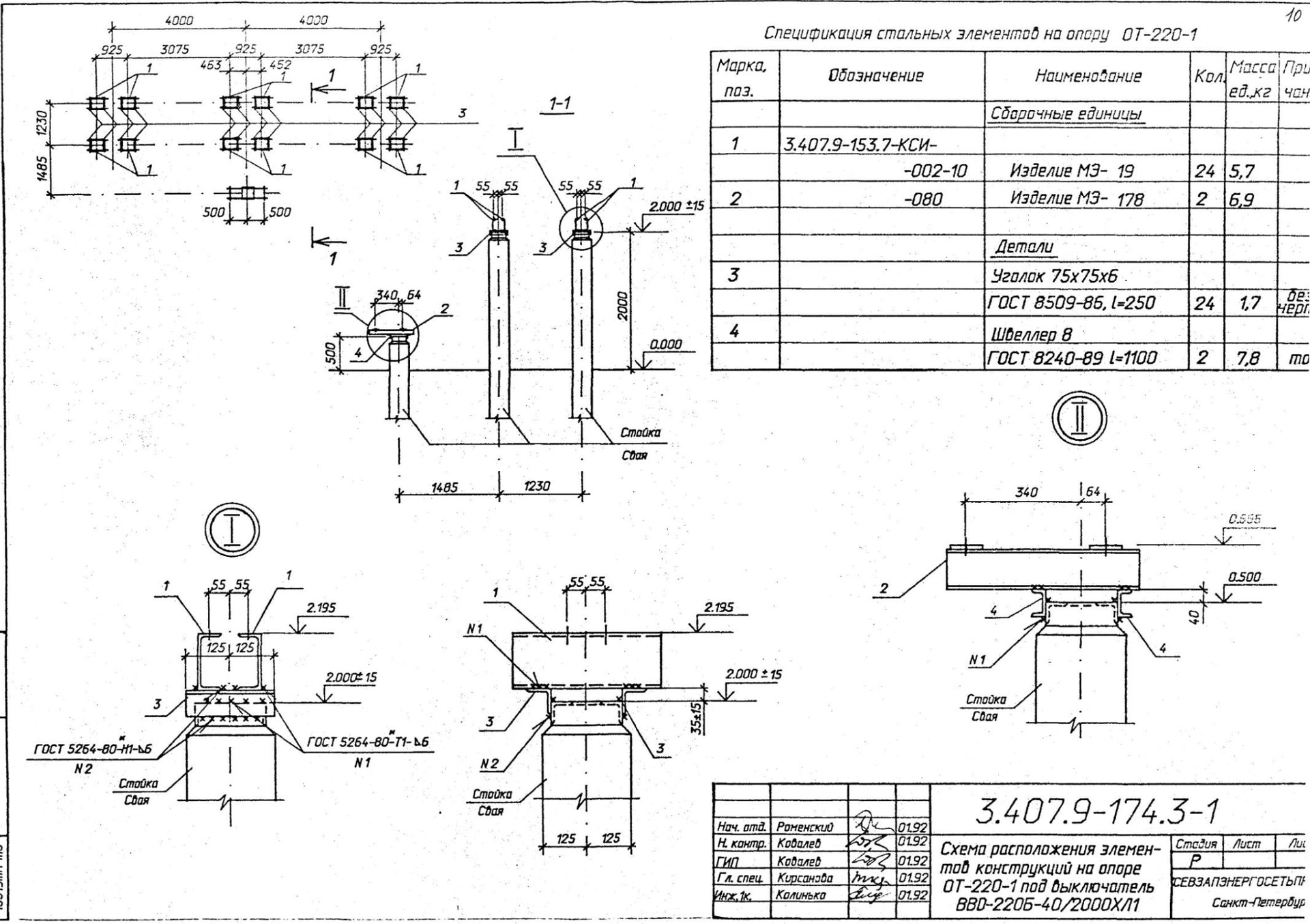

Лист 3.407.9-174.3-1: схема расположения элементов на опоре ОТ-220-1 под воздушный выключатель ВВД-220Б-40/2000ХЛ1 и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 4 серии и выпуска 7 серии 3.407.9-153, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 3
Что входит в серию 3.407.9-174 вып. 3?
Схемы расположения элементов конструкций на 32 опорах ОТ-220 под оборудование ОРУ 220 кВ, пояснительная записка и типы закрепления опор под оборудование. Чертежи стальных изделий МЭ даны в выпуске 4 серии 3.407.9-174, часть изделий применяется из выпуска 7 серии 3.407.9-153.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
