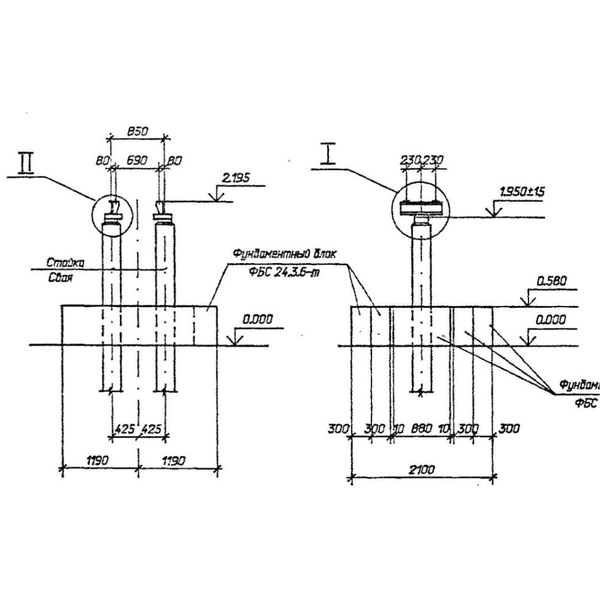

Прислать чертежи →Опоры под оборудование ОРУ 35 кВ: серия 3.407.9-174 вып. 1
Изготавливаем стальные изделия для опор ОТ-35-1…ОТ-35-29 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 35 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-174 вып. 1 и вып. 4, часть изделий по вып. 7 серии 3.407.9-153, с окраской или горячим цинкованием.
Опоры ОТ-35 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-35-1 | Выключатель ВМУЭ-35Б-25/1250УХЛ1 | 3.407.9-174.1-1 |
| ОТ-35-2 | Выключатель ВВУ-35А-40/2000-3150У1 | 3.407.9-174.1-2 |
| ОТ-35-3 | Выключатель С-35М-630-10У1 | 3.407.9-174.1-3 |
| ОТ-35-4 | Выключатель С-35-3200/2000-50БУ1 | 3.407.9-174.1-4 |
| ОТ-35-5 | Разъединитель РДЗ-35/1000УХЛ1, межполюсное расстояние 1,0 м, h = 2,9 м | 3.407.9-174.1-5 |
| ОТ-35-6 | Разъединитель РДЗ-35/1000УХЛ1, межполюсное расстояние 1,0 м, h = 4,0 м | 3.407.9-174.1-6 |
| ОТ-35-7 | Разъединитель РДЗ-35/1000УХЛ1, межполюсное расстояние 2,0 м | 3.407.9-174.1-7 |
| ОТ-35-8 | Разъединитель РНДЗ-35/1000УХЛ1, межполюсное расстояние 1,0 м, h = 2,9 м | 3.407.9-174.1-8 |
| ОТ-35-9 | Разъединитель РНДЗ-35/1000УХЛ1, межполюсное расстояние 1,0 м, h = 4,0 м | 3.407.9-174.1-9 |
| ОТ-35-10 | Разъединитель РНДЗ-35/1000УХЛ1, межполюсное расстояние 2,0 м | 3.407.9-174.1-10 |
| ОТ-35-11 | Разъединитель РДЗ-1,2-35/2000, 3150УХЛ1, расстояние между фазами 1,0 м | 3.407.9-174.1-11 |
| ОТ-35-12 | Разъединитель РДЗ-1,2-35/2000, 3150УХЛ1, расстояние между фазами 2,0 м | 3.407.9-174.1-12 |
| ОТ-35-13 | Три трансформатора тока ТФЗМ-35А-У1 | 3.407.9-174.1-13 |
| ОТ-35-14 | Два трансформатора тока ТФЗМ-35А-У1 и шинная опора | 3.407.9-174.1-14 |
| ОТ-35-15 | Три трансформатора тока ТФЗМ-35Б-I У1 | 3.407.9-174.1-15 |
| ОТ-35-16 | Два трансформатора тока ТФЗМ-35Б-I У1 и шинная опора | 3.407.9-174.1-16 |
| ОТ-35-17 | Три трансформатора тока ТФЗМ-35Б-II У1 | 3.407.9-174.1-17 |
| ОТ-35-18 | Два трансформатора тока ТФЗМ-35Б-II У1 и шинная опора | 3.407.9-174.1-18 |
| ОТ-35-19 | Трансформатор напряжения НОМ-35-66У1 | 3.407.9-174.1-19 |
| ОТ-35-20 | Два трансформатора напряжения НОМ-35-66У1 | 3.407.9-174.1-20 |
| ОТ-35-21 | Трансформаторы напряжения ЗНОМ-35-65 и предохранители ПКН001-35У1 | 3.407.9-174.1-21 |
| ОТ-35-22 | Трансформаторы напряжения ЗНОМ-35-65, предохранители ПКН001-35У1 и разрядники | 3.407.9-174.1-22 |
| ОТ-35-23 | Разрядник РВС-35 | 3.407.9-174.1-23 |
| ОТ-35-24 | Разрядник РВМ-35-У1 | 3.407.9-174.1-24 |
| ОТ-35-25 | Опорные изоляторы, расстояние между фазами 1,0 м, h = 3,2 м | 3.407.9-174.1-25 |
| ОТ-35-26 | Опорные изоляторы, расстояние между фазами 1,0 м, h = 4,3 м | 3.407.9-174.1-26 |
| ОТ-35-27 | Опорные изоляторы, расстояние между фазами 1,4 м | 3.407.9-174.1-27 |
| ОТ-35-28 | Конденсатор связи СМП-66/√3-4,4У1 с фильтром присоединения ФПМ | 3.407.9-174.1-28 |
| ОТ-35-29 | Конденсатор связи СМП-66/√3-4,4У1 с фильтром присоединения ФПМ и заградителем | 3.407.9-174.1-29 |
Стальные элементы на опору ОТ-35-1
Состав стали для опоры под выключатель ВМУЭ-35Б-25/1250УХЛ1 по листу 1. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-152 (3.407.9-153.7-КСИ-059) | 2 | 18,2 |
| 2 | Уголок 75×75×6 ГОСТ 8509-86, L = 250 мм | 4 | 1,7 |
| Итого стали на узел | ≈ 43 кг | ||
По спецификации стальных элементов листа 3.407.9-174.1-1, масса подсчитана нами по количеству и массе единицы, справочно.

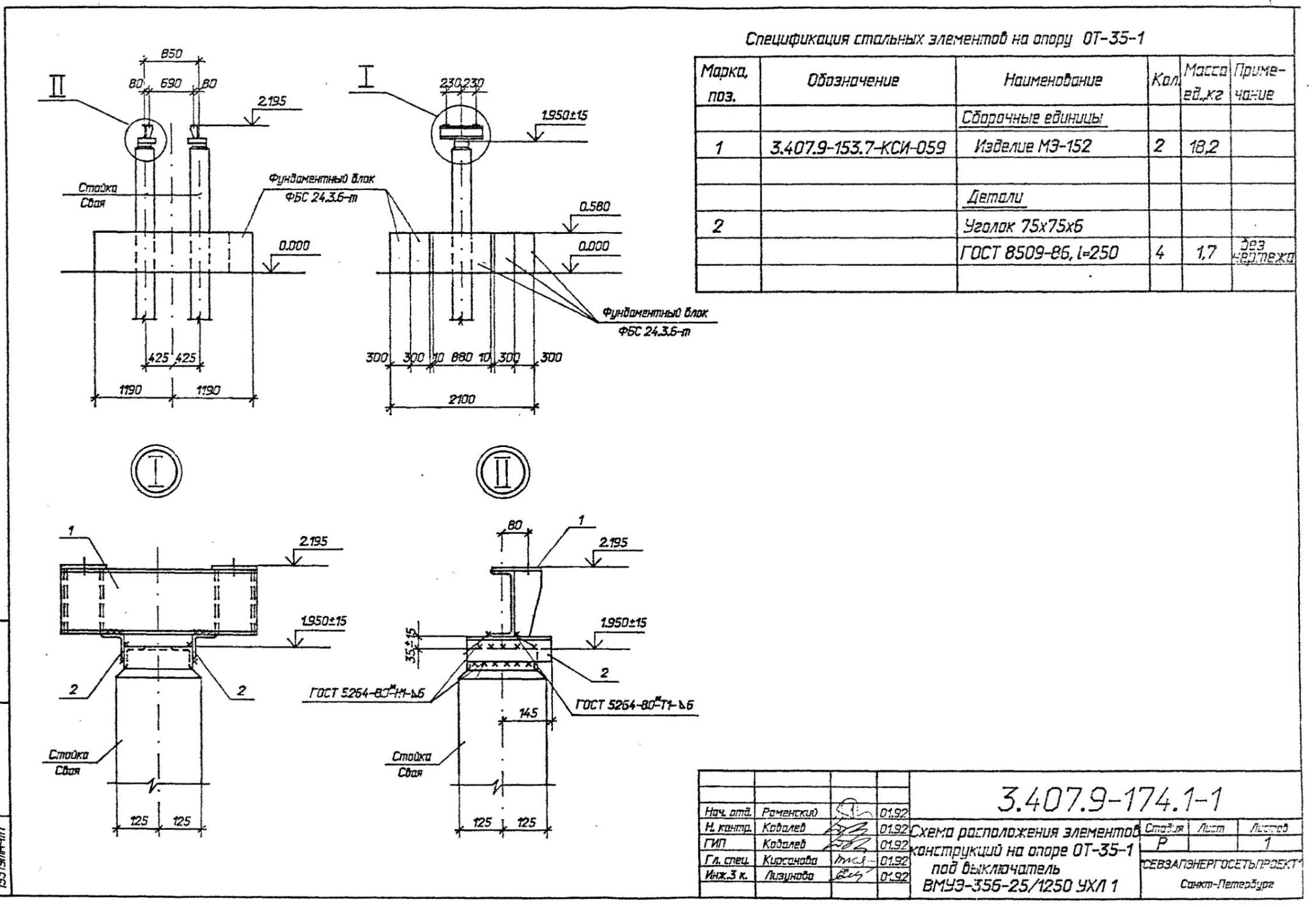

Копия листа серии
Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-174 вып. 1.
Лист 3.407.9-174.1-1: схема расположения элементов на опоре ОТ-35-1 под выключатель ВМУЭ-35Б-25/1250УХЛ1 и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 4 серии и выпуска 7 серии 3.407.9-153, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 1
Что входит в серию 3.407.9-174 вып. 1?
Схемы расположения элементов конструкций на 29 опорах ОТ-35 под оборудование ОРУ 35 кВ, пояснительная записка и типы закрепления опор под оборудование. Чертежи стальных изделий МЭ даны в выпуске 4 серии 3.407.9-174, часть изделий применяется из выпуска 7 серии 3.407.9-153.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
